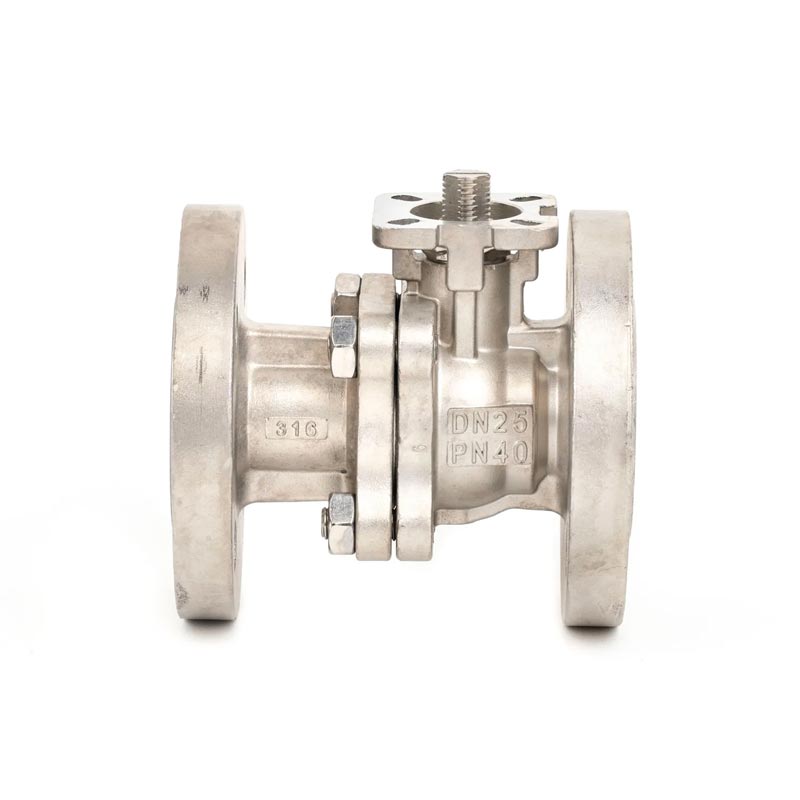

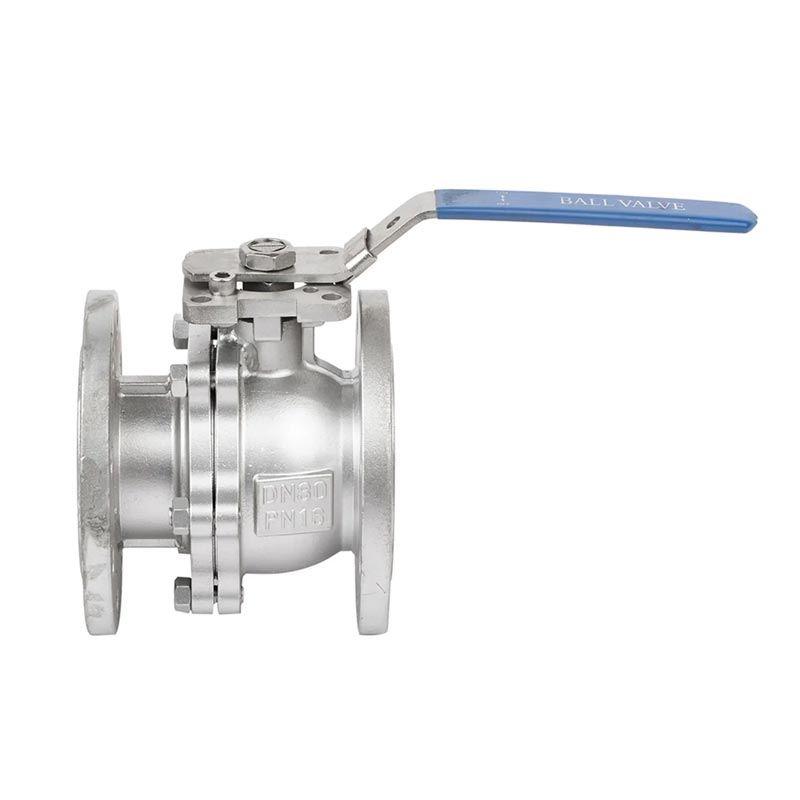

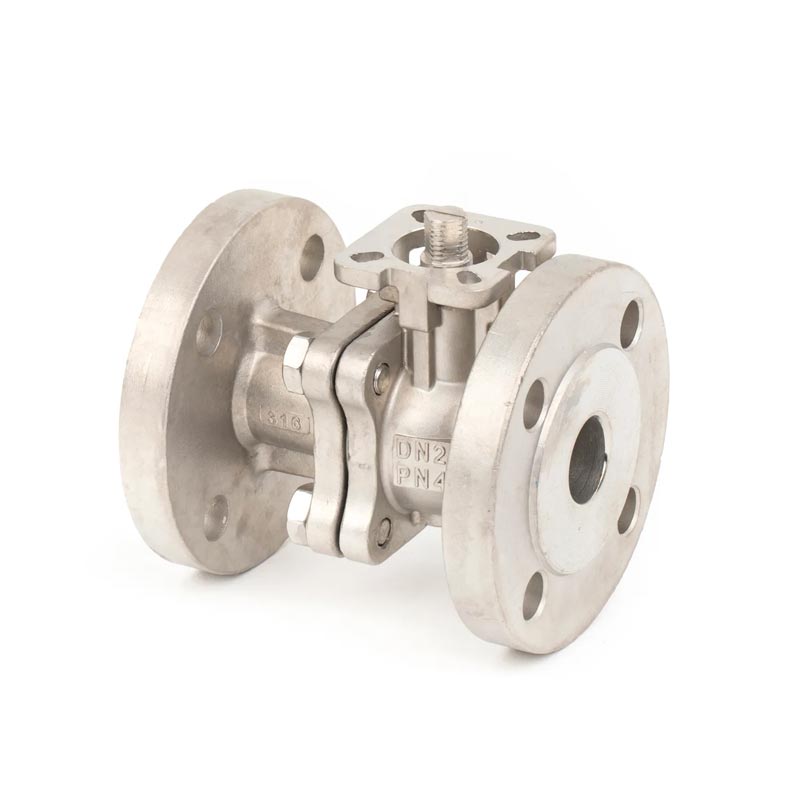

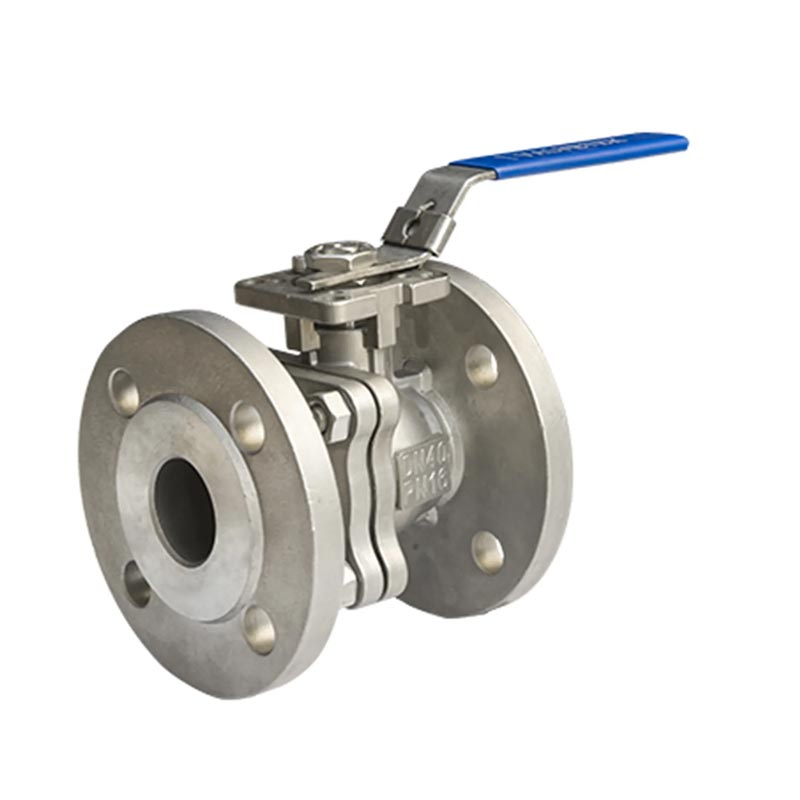

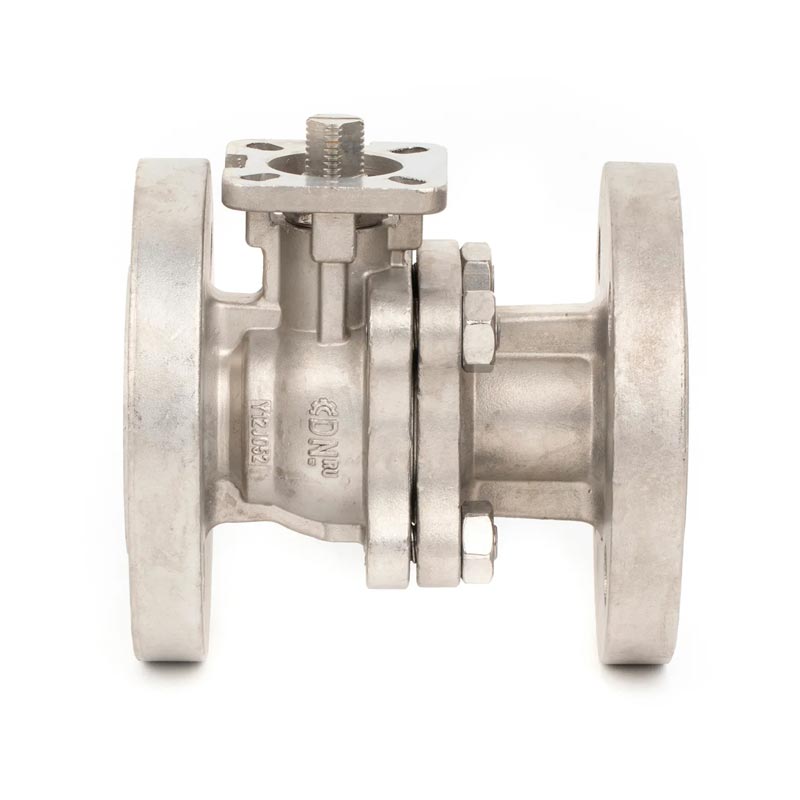

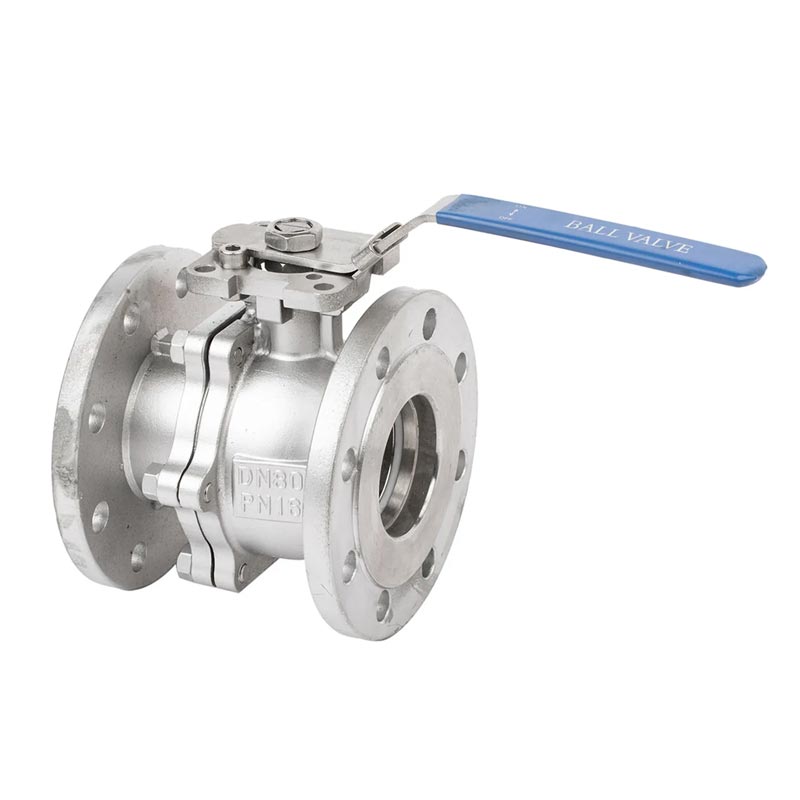

Joepai 내구성 2pc Din Flanged Stainless Steel Ball Valve는 2 피스입니다. DIN 표준을 기반으로 설계 및 제조 된 스테인리스 스틸 볼 밸브 다양한 산업용 유체 제어 시나리오에 적합합니다. 2pc din 플랜지 스테인레스 스틸 볼 밸브는 고품질 스테인레스 스틸로 만들어졌습니다. 그리고 가장 좋은 부식 저항과 고압 저항이 있습니다. 시장. 석유, 화학, 천연 가스, 식품에 널리 사용됩니다. 제약, 수처리 및 기타 산업, 특히 적합합니다 빈번한 개방 및 폐쇄 및 높은 작업 환경의 경우 제로 누출 요구 사항.
설계 표준 : ASME B16.34
끝 플랜지 : DIN2633 PN16
대면 : BS EN558-1 DIN3202 F4/F5
검사 및 테스트 : API598/EN 12266
재료 : 탄소강 WCB/DIN1.0619
스테인레스 스틸 304/1.4308
스테인레스 스틸 316/1.4408
작업 압력 : DN15 ~ DN50 PN40; DN65 ~ DN100 PN16
전체 포트
ISO5211 직접 장착 패드
블로우 아웃 스템 디자인
반 정적 장치
잠금 장치
작동 : 수동 또는 액추에이터
투자 캐스팅
작업 온도 : -20 ~ ~ 150 ℃
적절한 매체 : 물, 기름, 가스
1. 광업 및 철강 산업
2. 석탄 및 슬러리 산업
3. 제지 산업
4. 발전소
5. 석유 및 화학 산업
6. 비료 및 제약 산업
7. 폐수, 슬러지 및 하수 처리 산업

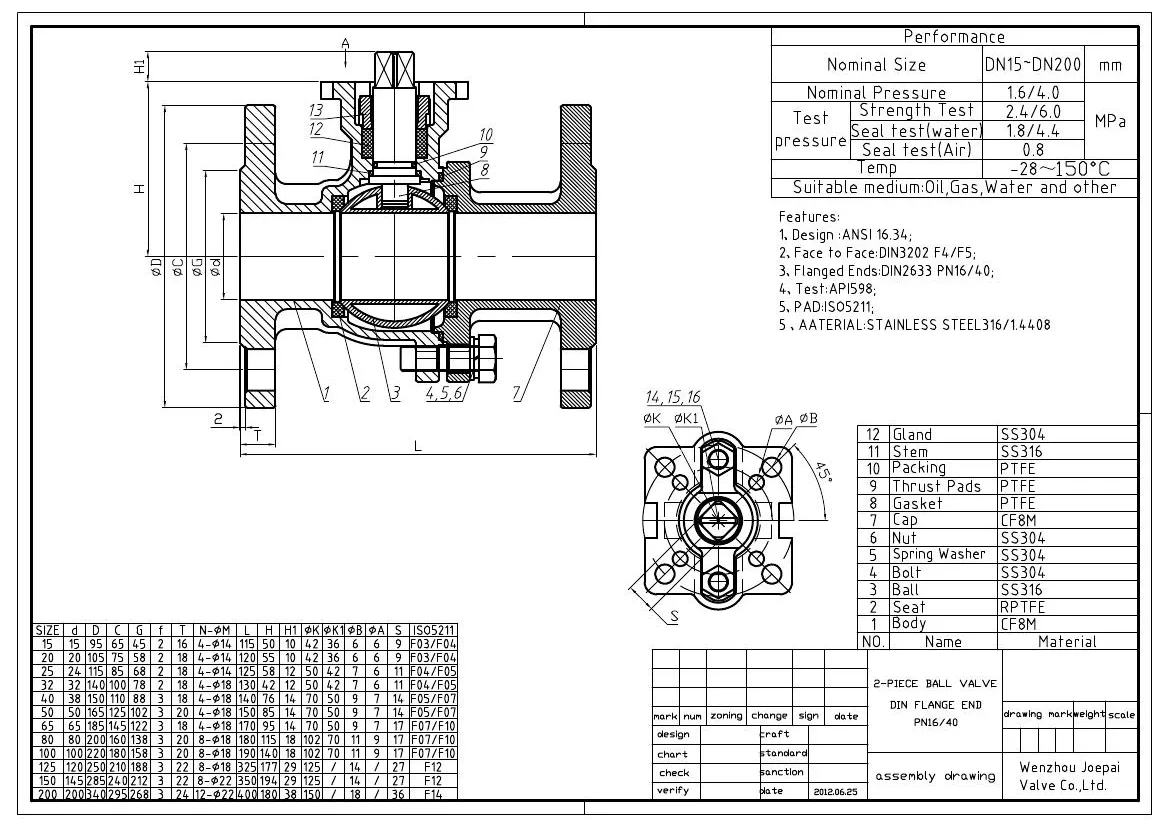

| 1 | 몸 | WCB/CF8/CF8M | 9 | 추력 패드 | WCB/CF8/CF8M |
| 2 | 좌석 | ptfe | 10 | 포장 | WCB/CF8/CF8M |
| 3 | 공 | SS304/SS316 | 11 | 줄기 | SS304/SS316 |
| 4 | 볼트 | SS304/SS316 | 12 | 선 | SS304/SS316 |
| 5 | 봄 와셔 | SS304/SS316 | 13 | 너트 | SS304/SS316 |
| 6 | 너트 | SS304/SS316 | 14 | 봄 와셔 | SS304/SS316 |
| 7 | 캡 | WCB/CF8/CF8M | 15 | 지렛대 | 봄 여름 시즌 |
| 8 | 틈 메우는 물건 | WCB/CF8/CF8M |
| DN | d | D | C | G | f | T | N-M | L | H | W | K | 엄마 |
| 15 | 15 | 95 | 65 | 45 | 2 | 16 | 4-14 | 115 | 76 | 150 | 42 | M5 |
| 20 | 20 | 105 | 75 | 58 | 2 | 18 | 4-14 | 120 | 78 | 150 | 42 | M5 |
| 25 | 24 | 115 | 85 | 68 | 2 | 18 | 4-14 | 125 | 90 | 180 | 42 | M5 |
| 32 | 32 | 140 | 100 | 78 | 2 | 18 | 4-18 | 130 | 94 | 180 | 50 | M6 |
| 40 | 38 | 150 | 110 | 88 | 3 | 18 | 4-18 | 140 | 124 | 244 | 70 | M8 |
| 50 | 46 | 165 | 125 | 102 | 3 | 20 | 4-18 | 150 | 132 | 244 | 70 | M8 |
| 65 | 62 | 185 | 145 | 122 | 3 | 18 | 4-18 | 170 | 170 | 285 | 70 | M8 |
| 80 | 74 | 200 | 160 | 138 | 3 | 20 | 8-18 | 180 | 180 | 285 | 102 | M10 |
| 100 | 93 | 220 | 180 | 158 | 3 | 20 | 8-18 | 190 | 194 | 285 | 102 | M10 |
| 125 | 120 | 250 | 210 | 188 | 3 | 22 | 8-18 | 325 | 225 | 750 | 125 | M12 |
| 150 | 145 | 285 | 240 | 212 | 3 | 22 | 8-22 | 350 | 275 | 750 | 125 | M12 |
| 200 | 200 | 340 | 295 | 168 | 3 | 24 | 12-22 | 400 | 340 | 1000 | 125 | M12 |
