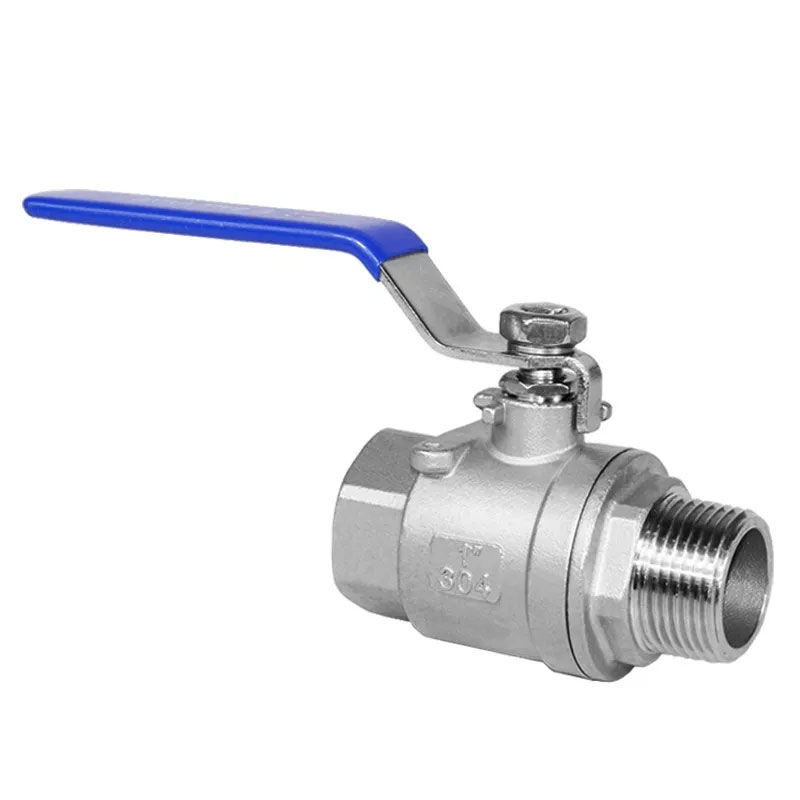

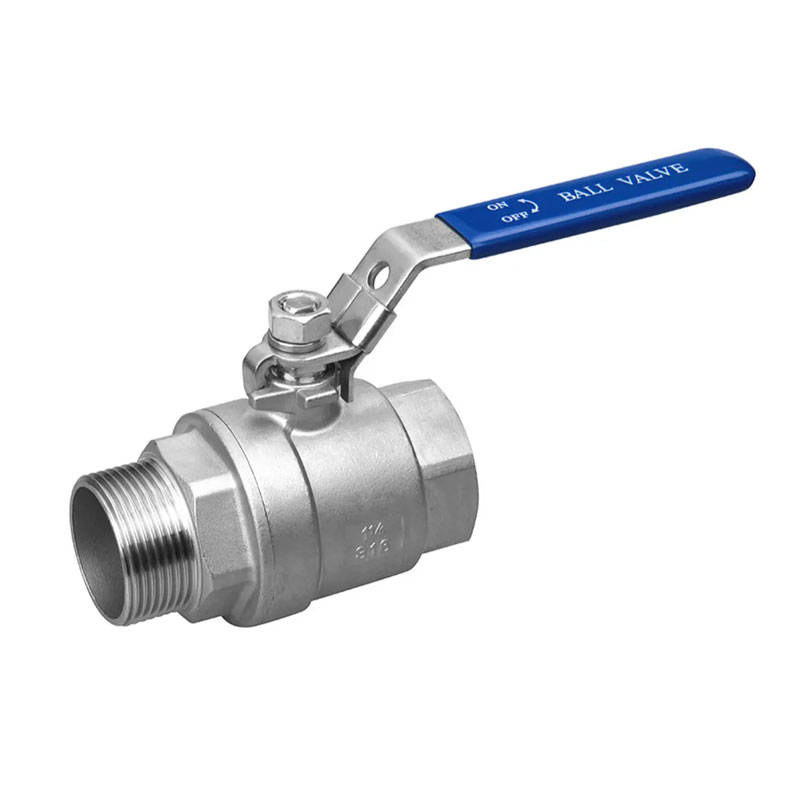

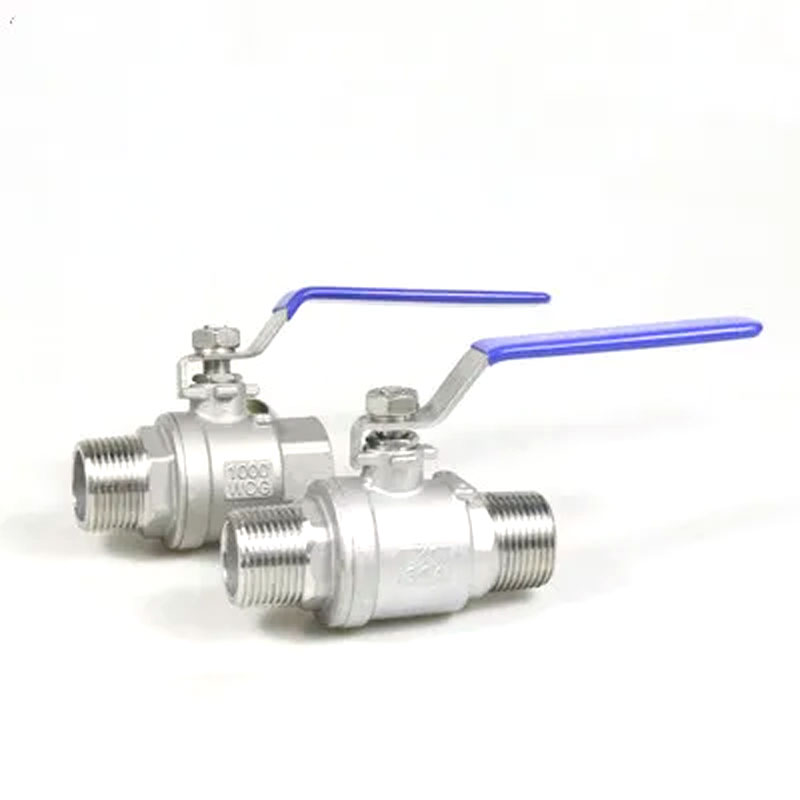

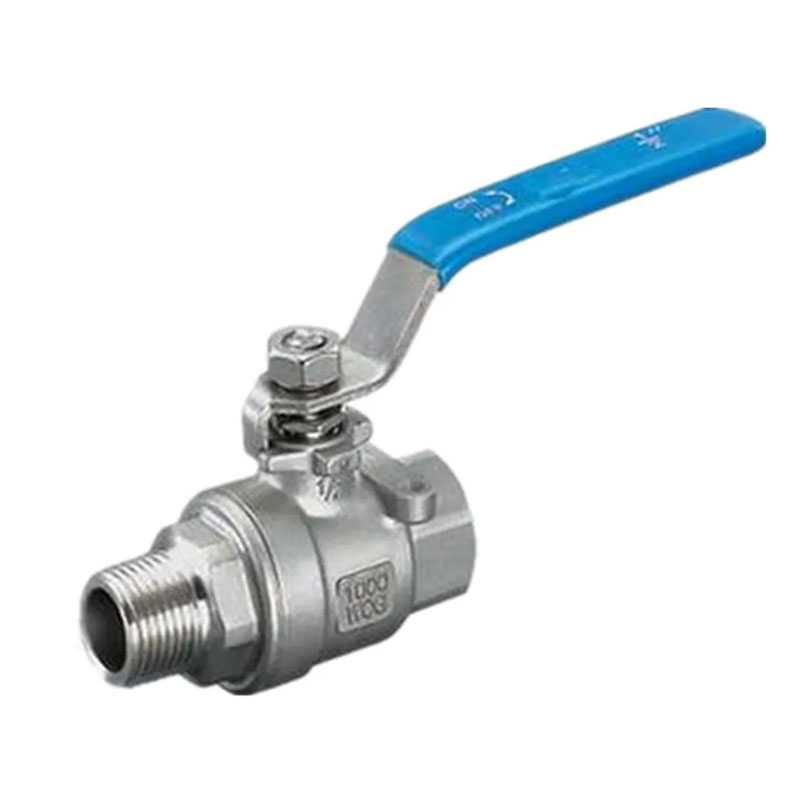

Joepai 고품질 여성 나사 볼 밸브는 1pc, 2pc 및 3pc로 제공됩니다. 구성. BSPT 또는 NPT 내부 스레드를 채택하면 쉽게 글로벌 파이프 라인 시스템에 통합되었습니다.
재료 : SUS304/SUS316 스테인리스 스틸 밸브 본체
포트 유형 : 전체 포트 또는 감소 된 포트 (각 모델마다)
연결 : BSPT/NPT 내부 스레드
핸들 : 잠금 옵션이있는 스테인레스 스틸 또는 아연 도금 탄소강
압력 등급 : 최대 1000 WOG (PN64)
온도 : -20 ° C ~ 180 ° C (PTFE/RPTFE 밸브 시트 포함)
변형 : 1pc, 2pc 및 3pc 구조로 제공됩니다
누설 표준 : API 598 누출 제로 테스트
스레드 표준 : NPT, BSPT, DIN259, DIN2999, ISO228 클래스 A
최대 압력 : 6.4mpa
온도 범위 : -20C ~ 232C
적절한 매체 : 물, 기름, 공기 및 일부 부식성 액체
블로우 아웃 증명 줄기/전체 포트
투자 캐스팅 기관
1000PSI (PN64) W.O.G
재료 표준 : S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308
| 1 | 몸 | WCB/CF8M/CF8 | 8 | 포장 | ptfe |
| 2 | 캡 | WCB/CF8M/CF8 | 9 | 선 | SS304/SS |
| 3 | 좌석 | ptfe | 10 | 핸들 | SS304/SS |
| 4 | 공 | SS316/SS304/SS | 11 | 봄 와셔 | SS304/SS |
| 5 | 줄기 | SS316/SS304/SS | 12 | 줄기 너트 | SS304/SS |
| 6 | 틈 메우는 물건 | ptfe | 13 | 잠금 조각 | SS304/SS |
| 7 | 추력 와셔 | ptfe | 14 | 플라스틱 덮개 | 플라스틱 |
| NPS | DN | D | L | W | H | 라 | RB |
| 1/2 " | 15 | 15 | 75 | 110 | 71 | 18 | 4 |
| 3/4 " | 20 | 20 | 80 | 122 | 67.5 | 18 | 4 |
| 1 " | 25 | 25 | 90 | 122 | 70 | 18 | 5 |
| 11/4 " | 32 | 32 | 110 | 170 | 80 | 25 | 5 |
| 11/2 " | 40 | 38 | 120 | 170 | 91 | 25 | 5 |
| 2 " | 50 | 50 | 140 | 170 | 98 | 50 | 5 |
| 21/2 " | 65 | 64 | 185 | 210 | 128 | - | - |
| 3 " | 80 | 76 | 205 | 240 | 134 | - | - |
| 4 " | 100 | 100 | 240 | 314 | 160 | - | - |
