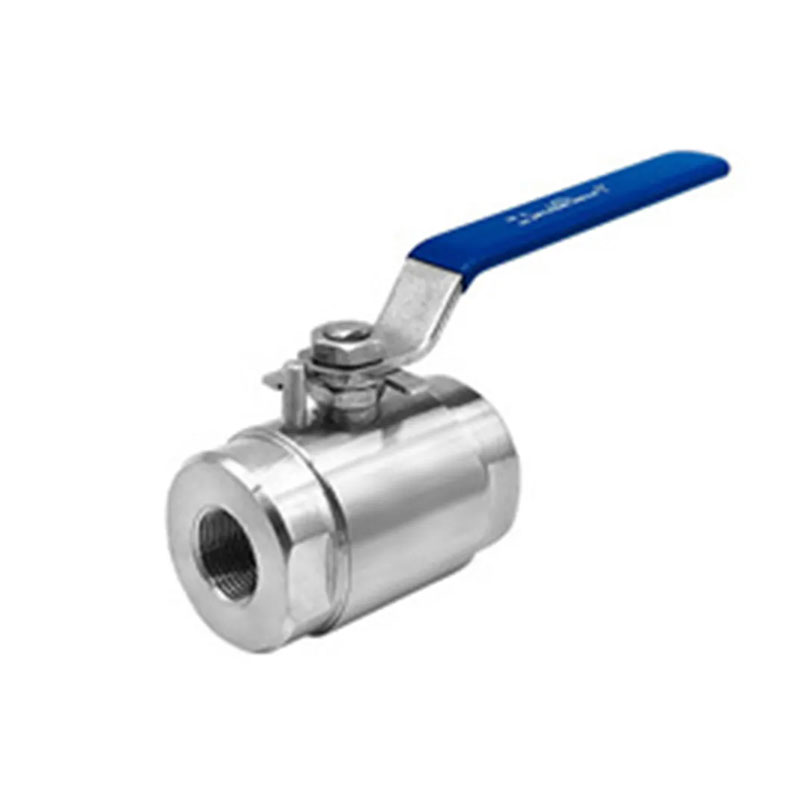

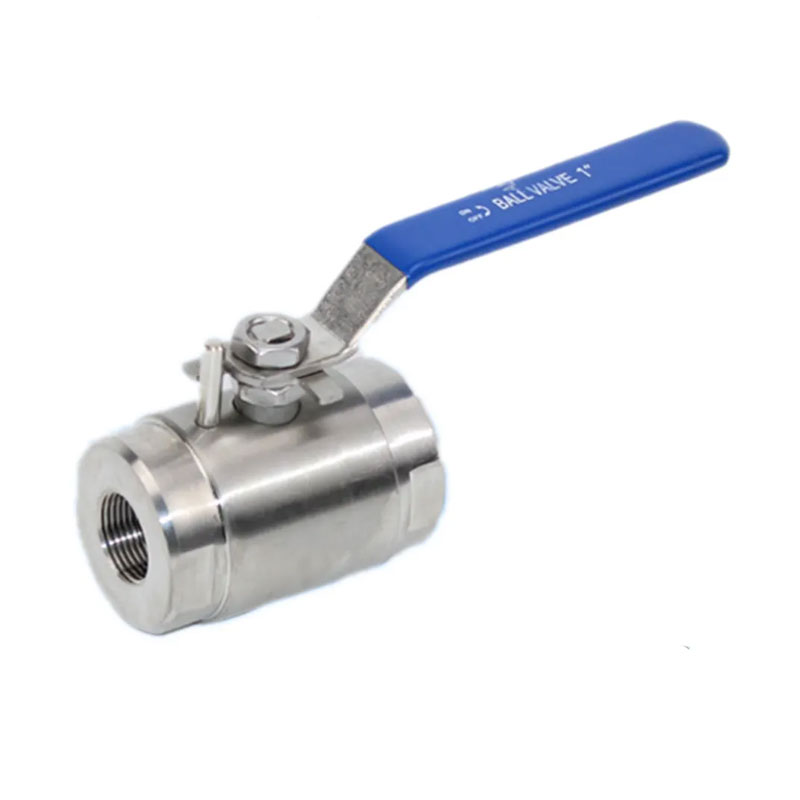

Joepai 고품질 2-PC 고압 볼 밸브의 주요 특징은 다음과 같습니다. 소형 구조, 안정적인 밀봉, 간단한 구조, 쉬운 유지 보수, 밀봉 표면과 구형 표면은 종종 폐쇄 상태에 있습니다. 매체에 의해 쉽게 침식되고, 작동 및 유지하기 쉽고, 물, 용매, 산 및 천연 가스와 같은 일반 작업 매체 및 산소와 같은 가혹한 근무 조건이있는 미디어에도 적합합니다. 과산화수소, 메탄 및 에틸렌. 다양한 방법으로 널리 사용되었습니다 산업. 볼 밸브의 밸브 본체는 통합적이거나 모듈 식 일 수 있습니다.
스레드 표준 : NPT, BSPT, DIN259, DIN2999, ISO228 클래스 A
최대 압력 : 42MPA
온도 범위 : -20C ~ 232C
적절한 매체 : 물, 기름, 공기 및 일부 부식성 액체
블로우 아웃 증명 줄기/전체 포트
단조 몸
3000psi (PN210) W.O.G
재료 표준 : S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308
| 1 | 몸 | F53/F316L/F304/A105 | 9 | 조각 조각 | SS316/SS304 |
| 2 | 공 | F53/F316L/F304 | 10 | 견과류 | A194-8 |
| 3 | 좌석 | rptfe | 11 | 벨빌 세탁기 | SS316/SS304 |
| 4 | 틈 메우는 물건 | rptfe | 12 | 포장선 | SS316/SS304 |
| 5 | 캡 | F53/F316L/F304/WCB | 13 | 포장 | rptfe |
| 6 | 줄기 | F53/F316L | 14 | O- 링 | 패스트 톤 |
| 7 | 추력 와셔 | rptfe | 15 | 스토퍼 | SS316/SS304 |
| 8 | 핸들 | SS+PVC |
| NPS | DN | G | L | D | H | A |
| 1/2 " | 14 | 1/2 "-14npt | 80 | 49 | 62 | 120 |
| 3/4 " | 19 | 3/4 "-14npt | 90 | 54 | 65 | 120 |
| 1 " | 23 | 1 "-11.5npt | 108 | 59 | 67 | 120 |
| 11/4 " | 31 | 11/4 "-11.5npt | 115 | 64 | 80 | 148 |
| 11/2 " | 38 | 11/2 "-11.5npt | 125 | 78 | 95 | 148 |
| 2 " | 50 | 2 "-11.5npt | 140 | 109 | 115 | 265 |
볼 밸브가 닫힌 상태에 있으면 밸브 본체 내부에 여전히 가압 된 유체가 있습니다.
유지 보수 전에 파이프 라인 압력을 해제하고 밸브를 열린 위치에 보관하십시오.
유지 보수 전에 전력 또는 가스 공급원을 분리하십시오.
유지 보수 전에 액추에이터를 브래킷에서 분리하십시오.
분해 및 어셈블리 작업을 진행하기 전에 볼 밸브의 상류 및 다운 스트림 파이프 라인의 압력이 완화되었음을 확인해야합니다.
