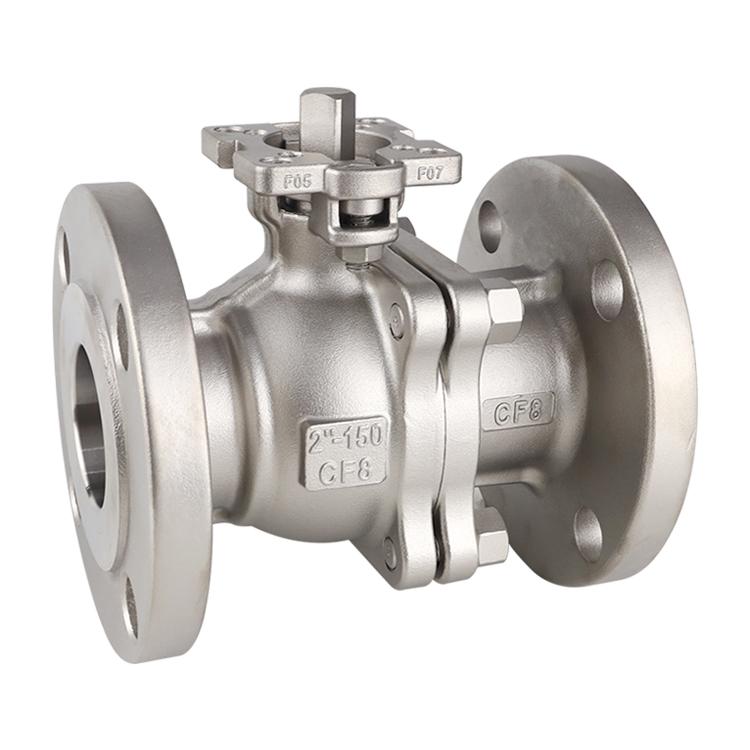

Joepai 브랜드 고품질 보증. Joepai는 관련 표준, 선택, 기능, 구조 다이어그램, 사양 및 모델, 치수, 작동 원리, 설치 및 유지 관리, 볼 밸브 제품 설명서를 포함하여 ISO 5211 직접 장착 패드가 포함된 ANSI 표준 2-PC 플랜지 볼 밸브에 대한 포괄적인 소개를 제공합니다. 우리는 고품질, 고성능, 높은 표준, 긴 수명 및 저렴한 가격을 갖춘 일련의 플랜지 볼 밸브 제품을 제공합니다.
2003년에 Jingyue Valve Factory를 설립한 Wenzhou Joepai Valve Co., Ltd.가 제조한 JOEPAI는 스테인레스 스틸 볼 밸브, 소화전, 부스터 밸브 및 산업용 유량 제어 솔루션 분야에서 10년 이상의 경험을 보유하고 있습니다. 2020년 Wenzhou Joepai Valve Co., Ltd.는 증가하는 시장 수요를 충족하고 게이트 밸브, 글로브 밸브, 체크 밸브, 버터플라이 밸브, 스트레이너, 완전 용접 볼 밸브, 불소 라이닝 밸브 시리즈 및 맞춤형 밸브 솔루션으로 사업 범위를 확장하기 위해 설립되었습니다.
| 상표 | 조파이 | 제품 유형 | ANSI 2-PC 플랜지 볼 밸브 |
|---|---|---|---|
| 크기 범위 | 1/2"~10" 표준 | 압력 | 150LB~300LB |
| 디자인 표준 | ANSI 16.34 | 끝단 플랜지 | ASME B16.5 |
| 대면 | ASME B16.10 | 검사 및 테스트 | API 598 |
| 포트 | 전체 포트 | 설치 | ISO5211 직접 장착 패드 |
| 줄기 디자인 | 폭발 방지 | 작업 | 잠금장치가 있는 레버 / 공압식 / 전기식 |
| 본체 재질 | WCB / CF8 / CF8M | 볼 재질 | SS304 / SS316 |
| 줄기 재료 | SS304 / SS316 | 시트 재질 | PTFE |
| 주조 | 투자 주조 | 적합한 미디어 | 물, 기름, 가스 |
| 설계 | ANSI 16.34 |
|---|---|
| 끝단 플랜지 | ASME B16.5 |
| 대면 | ASME B16.10 |
| 검사 및 테스트 | API 598 |
| 크기 | 1/2"~10" |
| 압력 | 150LB~300LB |
| 포트 | 전체 포트 |
| 설치 | ISO5211 직접 장착 패드 |
| 줄기 디자인 | 폭발 방지 |
| 작업 | 잠금장치가 있는 레버 / 공압식 / 전기식 |
| 주조 | 투자 주조 |
| 재료 | 탄소강 WCB/DIN1.0619 스테인레스 스틸 304/1.4308 스테인레스 스틸 316/1.4408 |
| 적합한 | 물, 기름, 가스 |
| 아니요. | 부품명 | 재료 |
|---|---|---|
| 1 | 몸 | WCB / CF8 / CF8M |
| 2 | 좌석 | PTFE |
| 3 | 공 | SS304 / SS316 |
| 4 | 볼트 | SS304 / SS316 |
| 5 | 스프링 와셔 | SS304 / SS316 |
| 6 | 너트 | SS304 / SS316 |
| 7 | 캡 | WCB / CF8 / CF8M |
| 8 | 틈 메우는 물건 | WCB / CF8 / CF8M |
| 9 | 스러스트 패드 | WCB / CF8 / CF8M |
| 10 | 포장 | WCB / CF8 / CF8M |
| 11 | 줄기 | SS304 / SS316 |
| 12 | 선 | SS304 / SS316 |
| 13 | 너트 | SS304 / SS316 |
| 14 | 스프링 와셔 | SS304 / SS316 |
| 15 | 지렛대 | 봄 여름 시즌 |
표준 재료 목록. 작업 조건, 매체, 압력 및 온도 요구 사항에 따라 맞춤형 재료를 사용할 수 있습니다. 주문하기 전에 JOEPAI에 최종 자재 목록을 확인하십시오.
| NPS | DN | L | D | D1 | D2 | b | t | z-Φd |
|---|---|---|---|---|---|---|---|---|
| 1/2" | 15 | 108 | 90 | 60.3 | 34.9 | 11.5 | 1.6 | 4-Φ16 |
| 3/4" | 20 | 117 | 100 | 69.9 | 42.9 | 13 | 1.6 | 4-Φ16 |
| 1" | 25 | 127 | 110 | 79.4 | 50.8 | 14.5 | 1.6 | 4-Φ16 |
| 11/4" | 32 | 140 | 115 | 88.9 | 63.5 | 16 | 1.6 | 4-Φ16 |
| 11/2" | 40 | 165 | 125 | 98.4 | 73 | 17.5 | 1.6 | 4-Φ16 |
| 2" | 50 | 178 | 150 | 120.7 | 92.1 | 19.5 | 1.6 | 4-Φ19 |
| 21/2" | 65 | 190 | 180 | 139.7 | 104.8 | 22.5 | 1.6 | 4-Φ19 |
| 3" | 80 | 203 | 190 | 152.4 | 127 | 24 | 1.6 | 4-Φ19 |
| 4" | 100 | 229 | 230 | 190.5 | 157.2 | 24 | 1.6 | 4-Φ19 |
| 5" | 125 | 356 | 255 | 215.9 | 185.7 | 24 | 1.6 | 4-Φ22 |
| 6" | 150 | 394 | 280 | 241.3 | 215.9 | 25.5 | 1.6 | 4-Φ22 |
| 8" | 200 | 457 | 345 | 298.5 | 269.9 | 29 | 1.6 | 4-Φ22 |
| 10" | 250 | 533 | 405 | 362 | 323.8 | 30.5 | 1.6 | 4-Φ25 |
| 12" | 300 | 610 | 485 | 431.8 | 381 | 32 | 1.6 | 4-Φ25 |
| 14" | 350 | 686 | 535 | 476.3 | 412.8 | 35 | 1.6 | 4-Φ29 |
| 16" | 400 | 762 | 595 | 539.8 | 469.9 | 37 | 1.6 | 4-Φ29 |
| NPS | DN | L | D | D1 | D2 | b | t | z-Φd |
|---|---|---|---|---|---|---|---|---|
| 1/2" | 15 | 140 | 95 | 66.7 | 34.9 | 14.5 | 1.6 | 4-Φ16 |
| 3/4" | 20 | 152 | 115 | 82.6 | 42.9 | 16 | 1.6 | 4-Φ19 |
| 1" | 25 | 165 | 125 | 88.9 | 50.8 | 17.5 | 1.6 | 4-Φ19 |
| 11/4" | 32 | 178 | 135 | 98.4 | 63.5 | 19.5 | 1.6 | 4-Φ19 |
| 11/2" | 40 | 190 | 155 | 114.3 | 73 | 21 | 1.6 | 4-Φ22 |
| 2" | 50 | 216 | 165 | 127 | 92.1 | 22.5 | 1.6 | 8-Φ19 |
| 21/2" | 65 | 241 | 190 | 149.2 | 104.8 | 25.5 | 1.6 | 8-Φ22 |
| 3" | 80 | 282 | 210 | 168.3 | 127 | 29 | 1.6 | 8-Φ22 |
| 4" | 100 | 305 | 255 | 200 | 157.2 | 32 | 1.6 | 8-Φ22 |
| 5" | 125 | 381 | 280 | 235 | 185.7 | 35 | 1.6 | 8-Φ22 |
| 6" | 150 | 403 | 320 | 269.9 | 215.9 | 37 | 1.6 | 12-Φ22 |
| 8" | 200 | 502 | 380 | 330.2 | 269.9 | 41.5 | 1.6 | 12-Φ25 |
| 10" | 250 | 568 | 445 | 387.4 | 323.8 | 48 | 1.6 | 16-Φ29 |
| 12" | 300 | 648 | 520 | 450.8 | 381 | 51.0 | 1.6 | 16-Φ32 |
| 14" | 350 | 762 | 585 | 514.4 | 412.8 | 54.0 | 1.6 | 20-Φ32 |
| 16" | 400 | 838 | 650 | 571.5 | 469.9 | 57.5 | 1.6 | 20-Φ35 |
치수는 참고용입니다. 주문하기 전에 JOEPAI에 최종 도면과 액추에이터 장착 치수를 확인하십시오.
Wenzhou Joepai Valve Co., Ltd.는 절강성 원저우 롱완 지구에 위치하고 있으며 공항 근처에 있어 교통이 편리합니다. 이 회사는 전문 산업 흐름 제어 솔루션 기업으로서 설계, 개발, 제조 및 판매를 통합합니다.
이 회사는 CAD 밸브 설계, UG 3차원 성형 및 품질 검사 테스트 센터를 보유하고 있습니다. 강력한 생산 장비와 완벽한 테스트 방법은 제품 품질을 효과적으로 향상시키고 고객 이익을 보호합니다.
JOEPAI의 품질 시스템은 ISO 9001 인증을 받았습니다. 핵심제품은 EU CE 인증을, 볼밸브는 한국 KC 인증을, 소화전 제품은 호주 AS 2419.2-2009 인증을 획득했으며, 듀얼 부스터 시스템은 AS 2419.3 기술사양을 충족합니다.
이 모델에 적용되는 특정 인증서와 주문 수량에 대해서는 당사에 문의하십시오.
ISO 5211 직접 장착 패드가 포함된 이 ANSI 표준 2-PC 플랜지 볼 밸브는 차단 및 흐름 제어를 위해 석유, 화학, 천연 가스, 물 공급, 석유, 가스 및 기타 산업용 파이프라인에 널리 사용됩니다. 제한에는 권장되지 않습니다.
JOEPAI는 성숙한 생산 기술, 엄격한 품질 관리 및 풍부한 수출 경험을 바탕으로 2003년부터 밸브 업계에 종사해 왔습니다. 이 밸브는 정전기 방지 스템, 압출 방지 스템, 압력 완화 구멍 및 파라핀 제거 주조 기능을 갖추고 있어 물, 오일 및 가스 응용 분야에 안정적인 성능을 제공합니다. 이는 유통업체, 계약업체 및 산업 구매자에게 비용 효율적인 선택입니다.
예. 품질 평가를 위한 샘플 주문을 지원합니다. 필요한 크기, 압력 등급 및 매체를 알려 주시면 당사 팀에서 샘플 및 배송 세부 사항을 신속하게 준비하겠습니다.
우리는 시험 주문과 장기적인 협력을 위해 유연한 MOQ를 제공합니다. 일반적인 배송 시간은 수량 및 맞춤 요구 사항에 따라 주문 확인 후 약 15~30일입니다. 긴급 주문은 영업팀과 논의할 수 있습니다.
예. 우리는 맞춤형 소재, 크기, 액추에이터 장착, 브랜드 마킹 및 포장을 포함한 OEM/ODM 지원을 제공합니다. 우리 기술팀은 귀하의 도면이나 작업 매개변수를 기반으로 솔루션을 개발할 수 있습니다.
원자재 스펙트럼 검출 → 주조 X-Ray 결함 검출 → 조립 기밀 테스트 → 고압 수압 테스트(정격 압력의 1.5배) → 납품 전 최종 검사 등 5단계 품질 검사 시스템을 운영하고 있습니다. 주요 부품 정밀도는 0.01mm 이하로 제어되며 모든 배치를 추적할 수 있습니다.
우리 회사는 ISO 9001 인증을 받았습니다. 핵심제품은 EU CE 인증, 볼밸브는 한국 KC 인증, 소화전 제품은 호주 AS 2419.2-2009 인증을 받았습니다. 귀하의 시장 접근 요구에 따라 인증서 사본이 제공될 수 있습니다.
우리는 배송일로부터 12개월 보증을 제공합니다. 인적 요인에 의한 것이 아닌 품질 문제에 대해서는 무상으로 제품을 수리 또는 교체해 드립니다. 우리의 애프터 서비스 팀은 기술 또는 품질 문제를 해결하기 위해 신속하게 대응합니다.
아니요. ISO 5211 직접 장착 패드가 포함된 이 ANSI 표준 2-PC 플랜지 볼 밸브는 차단 및 유량 제어용으로 설계되었습니다. 제한에는 권장되지 않습니다. 유량 조절이 필요한 경우 적합한 밸브 추천을 위해 당사에 문의하십시오.

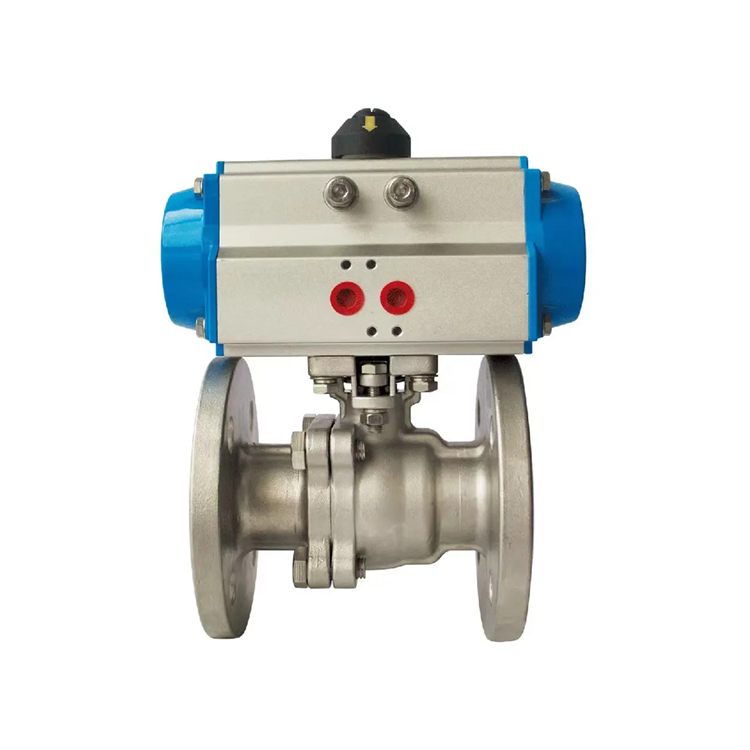

예. ISO5211 직접 장착 패드가 특징이며 공압 또는 전기 액추에이터 작동을 지원하므로 자동 제어로 쉽게 업그레이드할 수 있습니다.
압력, 온도, 매체, 연결 표준 및 도면을 보내주십시오. 당사의 기술 팀은 밸브가 귀하의 파이프라인에 완벽하게 맞는지 확인하기 위해 최종 치수, 재료 및 액추에이터 장착 세부 사항을 확인합니다.
밸브 크기, 압력 등급, 매체 및 수량을 알려주십시오. 우리 팀은 영업일 기준 24시간 이내에 가격, 리드 타임, 기술 확인에 대한 답변을 드릴 것입니다.
