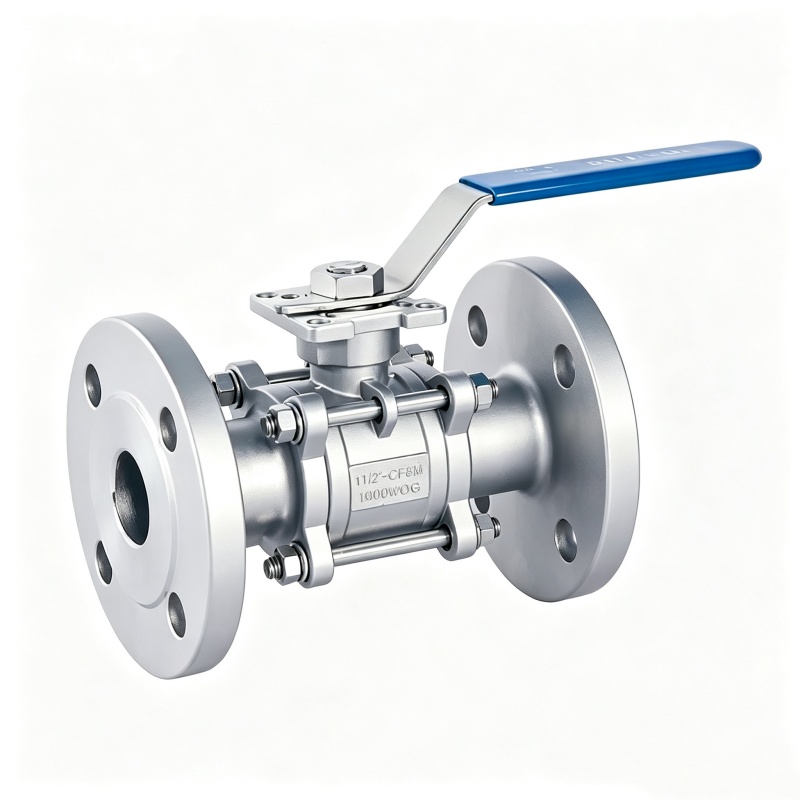

스테인레스 스틸 3PC DIN PN16 플랜지 볼 밸브

JOEPAI 스테인레스 스틸 3PC DIN PN16 플랜지 볼 밸브는 강화된 PTFE 씰링 링을 사용하여 -29℃ ~ 180℃의 통합 보정 작동 온도 범위에서 안정적인 성능을 제공합니다. PPL 파라 폴리스티렌 밀봉 링을 장착하면 볼 밸브의 작동 온도 상한이 300℃까지 확장됩니다. JOEPAI 스테인레스 스틸 3PC DIN PN16 플랜지 볼 밸브의 모든 기술 매개변수는 API 598 검사 표준에 따라 테스트되어 페이지의 일관되지 않은 온도 설명 오류를 제거합니다. 3PC DIN 플랜지 볼 밸브는 DIN2633 표준 PN16/PN40 플랜지 연결을 채택하고, 면간 치수는 DIN3202-F1 사양을 준수합니다. JOEPAI 스테인레스 스틸 3PC DIN PN16 플랜지 볼 밸브의 공칭 직경은 DN15 ~ DN150을 포괄하며 가장 일반적인 산업용 파이프라인 사양을 포괄합니다. JOEPAI 3PC 플랜지형 볼 밸브에는 스테인리스 스틸 304/1.4308 및 스테인리스 스틸 316/1.4408을 포함하여 다양한 본체 재질 옵션이 제공되어 중성, 약산성 및 부식성 유체 환경에 적응합니다.

제품 특징:

3부분 분할 구조:JOEPAI 스테인레스 스틸 3PC DIN PN16 플랜지 볼 밸브의 가장 큰 경쟁력은 독립적인 3PC 분할 밸브 본체 디자인입니다. 통합 볼 밸브는 내부 청소를 위해 파이프라인을 완전히 차단하고 파이프라인을 분해해야 하는 반면, 3PC 볼 밸브는 파이프라인에서 전체 밸브를 제거하지 않고 연결 볼트만 풀어 중간 밸브 본체를 꺼내면 됩니다. 이 3PC 구조적 특징은 유지 관리 중단 시간을 크게 단축하고 산업 사용자를 위한 파이프라인 재구성 비용을 줄여줍니다.

전체 포트 통과 흐름 설계:JOEPAI 스테인레스 스틸 3PC DIN PN16 플랜지 볼 밸브에는 표준 구성으로 풀 포트 볼 코어가 장착되어 있습니다. 풀 포트 볼 코어의 내부 보어 직경은 파이프라인 내부 직경과 일치하여 흐름 채널 감소로 인한 흐름 저항과 중간 압력 손실을 방지합니다. 높은 유속 요구 사항이 있는 순환 파이프라인의 경우 3PC 볼 밸브 전체 포트 설계는 물, 증기, 오일 및 기타 매체의 전송 효율을 효과적으로 향상시킵니다.

적용 가능한 미디어및 작업 시나리오:

JOEPAI 3PC DIN 플랜지 볼 밸브는 산업용 파이프라인 내부의 유체 매체를 차단하거나 연결할 수 있습니다. 교체 가능한 씰링 링과 다중 밸브 본체 재질을 갖춘 이 볼 밸브는 물, 압축 공기, 산업용 증기, 연료유, 질산, 아세트산 및 기타 약한 부식성 액체와 호환됩니다. 이는 화학 처리, 식품 음료 생산, 물 공급 및 배수, 난방 파이프라인, 의약품 제조 및 환경 보호 폐수 처리 산업에 널리 적용됩니다. 저온 상압 수관이든 고온 증기 전달 파이프라인이든 JOEPAI 스테인레스 스틸 3PC DIN PN16 플랜지 볼 밸브는 안정적인 밀봉과 긴 서비스 수명을 유지합니다.

제품 기술 사양:

전체 구조: 3PC 3피스 모듈식 분할 구조

연결 표준: DIN PN16/PN40 플랜지 DIN2633

대면 크기: DIN3202-F1

공칭 직경: DN15 ~ DN150

테스트 표준: API 598

흐름 채널: 전체 포트

밸브 스템: 분출 방지 하단 장착형 역방향 밀봉 스템

작동 모드: 잠금 장치가 있는 수동 레버; 웜기어; 옵션 전기/공압 드라이브

옵션 본체 재질: WCB 탄소강, 304 스테인리스 강, 316 스테인리스 강

온도 범위:

강화 PTFE 씰: -29℃ ~ 180℃

PPL 씰: -29℃ ~ 300℃

주요 부품 및 재료

주요 치수

FAQ

1."3PC"는 무엇을 의미하며 왜 중요한가요?

"3PC"는 중간 본체와 두 개의 끝 플랜지가 함께 볼트로 결합되는 3피스 구조를 나타냅니다. 이 설계를 통해 파이프라인에서 전체 밸브를 제거하지 않고도 온라인 유지 관리 및 청소가 용이해 정기적인 서비스가 필요한 시스템의 가동 중지 시간이 크게 줄어듭니다.

2. 이 밸브의 주요 용도와 적합한 매체는 무엇입니까?

이 밸브는 파이프라인의 매체 흐름을 차단하거나 연결하는 데 사용되며 물, 증기, 오일, 질산, 아세트산 및 기타 부식성 유체에 적합합니다. 이는 특정 매체에 맞는 재료 선택을 통해 화학 처리, 석유화학, 발전 및 수처리 산업에 널리 적용됩니다.

3. 이 밸브에는 어떤 재료를 사용할 수 있습니까?

본체 옵션에는 탄소강(WCB), 스테인리스강 304, 스테인리스강 316이 포함됩니다. 볼, 스템, 볼트와 같은 내부 구성품은 스테인리스강 등급에 맞게 사용할 수 있으며, 시트는 PTFE로 제작되어 탁월한 밀봉 성능을 발휘합니다.

4. 이 밸브는 어떤 구동 옵션과 안전 기능을 제공합니까?

수동레버, 전동식, 공압식 작동을 지원합니다. 안전 기능에는 역방향 밀봉 기능이 있는 파열 방지 스템, 90° 위치 지정 메커니즘, 오작동을 방지하는 옵션 잠금 장치, 손쉬운 액추에이터 장착을 위한 ISO 표준 브래킷이 포함됩니다.

5. 어떤 크기를 사용할 수 있으며 밸브를 맞춤 설정할 수 있습니까?

우리는 DN15에서 DN150까지의 크기를 제공합니다. 특수 재질, 압력 등급, 연결 유형(맞대기 용접 및 소켓 용접 포함) 및 포장에 대한 맞춤화가 가능합니다. 특정 요구사항이 있는 경우 영업팀에 문의하세요.
