펌프 및 각종 유공압 시스템에 있어서,5방향 체크 밸브그리고5방향 커넥터두 가지 중요한 기능적 구성 요소입니다. 그들은 효율적이고 안전하며 컴팩트한 유체 제어 장치를 만들기 위해 함께 작동합니다. 다음 분석에서는 작동 원리, 기능적 특성 및 일반적인 응용 프로그램 시나리오를 다룹니다.

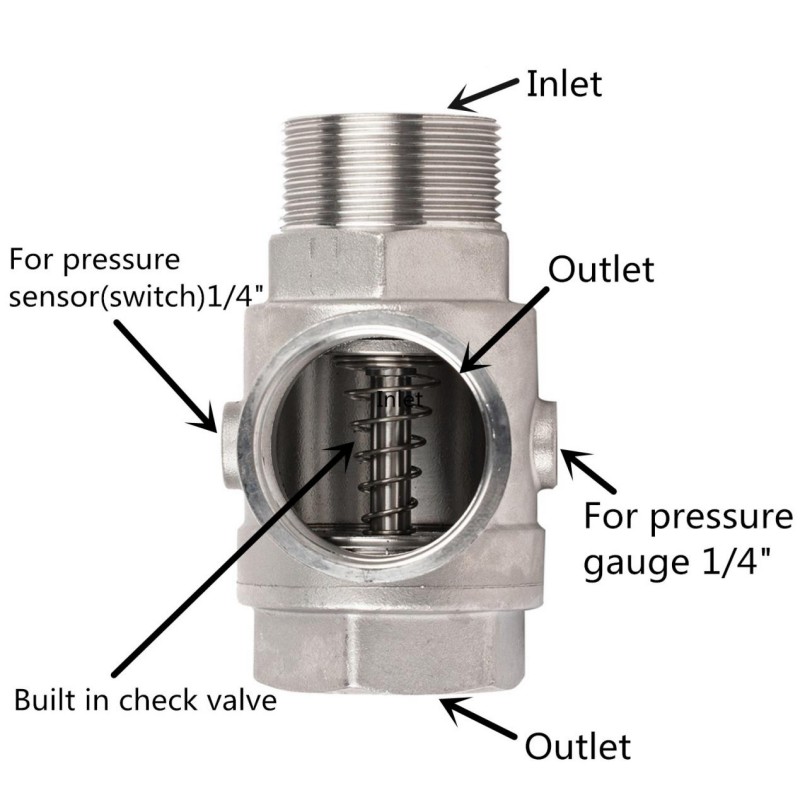

단방향 체크 밸브 기능과 다중 인터페이스 분배 기능을 통합한 밸브 장치입니다. 단일 밸브 본체는 주 통로(입구 및 출구)와 일반적으로 압력 게이지, 압력 센서 스위치 및 공기 탱크용 인터페이스를 포함한 여러 보조 인터페이스를 결합합니다. 이는 펌프 배출구의 배관 설계를 크게 단순화하고 설치 공간을 절약하며 잠재적인 누출 지점을 줄입니다. 그 핵심은 일반적으로 스프링과 매체 압력에 의해 제어되는 내장형 체크 밸브입니다. 주요 기능은 매체 역류를 방지하고 워터 펌프와 같은 장비를 보호하는 것입니다.
열기: 입구의 미디어 압력이 스프링 예압력을 초과하면 압력이 디스크를 밸브 시트에서 밀어내고 밸브가 열리고 미디어가 앞으로 흐릅니다.
닫기: 입구 압력이 떨어지거나 출구 압력이 역전되면 스프링 힘이 디스크를 밸브 시트로 빠르게 밀어 넣어 단단히 밀봉되고 미디어 역류를 효과적으로 방지합니다.
스프링 지지형 밸브 코어 구조로 인해 흐름 방향에 대한 기존 리프트형 체크 밸브의 한계를 극복하고 수직 또는 수평 설치에 대한 다양성을 달성하며 펌프 스테이션 배관 레이아웃 설계를 크게 용이하게 합니다.
펌프 시스템에서 5방향 체크 밸브는 필수적인 안전 역할을 합니다.
매체 역류 방지 및 수격 현상 방지: 워터 펌프가 갑자기 정지할 때 파이프라인의 고압 액체가 역류하여 펌프 임펠러에 충격을 주는 것을 방지하여 펌프의 핵심 구성 요소를 보호합니다.
파이프라인 압력 유지: 가압된 파이프라인에서 매체 역류를 방지하여 간헐적인 펌프 작동 중에 시스템이 필요한 압력을 유지하도록 돕고, 빈번한 펌프 시동을 줄입니다. 백업 시스템 분리: 다중 펌프 병렬 시스템에서는 작동 중인 펌프의 매체가 백업 펌프의 파이프라인으로 흘러 들어가는 것을 방지하여 백업 경로를 항상 사용할 수 있도록 보장합니다.

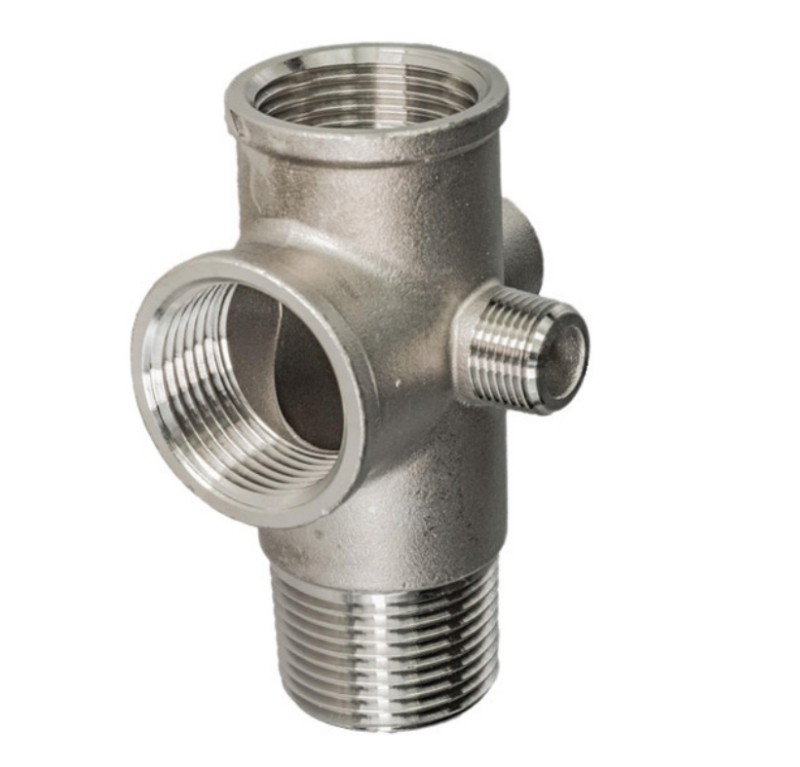

A 5방향 커넥터5개의 연결 포트가 있는 일체형 파이프 피팅입니다. 내부가 중공 구조로 되어 있는 파이프 커넥터로 밸브 기능은 없습니다. 핵심 기능은 유체를 분배하거나 여러 장치를 연결하여 소형의 다기능 분배 및 수집 지점을 형성하는 것입니다.
다중 지점 통합 파이프 피팅으로서 단일 소스에서 여러 다른 목적지로 유체를 분배하거나 여러 분기를 결합하는 데 사용됩니다. 이는 유체 상태를 변경하거나 제어하지 않는 순수한 물리적 채널입니다. 이는 주 파이프라인의 유체를 여러 병렬 장치(예: 여러 기기 또는 여러 분기)로 보내야 하거나 펌프 테스트, 세척 및 바이패스와 같은 임시 요구 사항을 위한 연결 지점을 제공해야 하는 시나리오에 적합합니다.
소형 펌프 출구 압력 제어 장치에서 다음을 확인할 수 있습니다.
메인 파이프라인: 펌프의 출구 메인 파이프(예: 1인치)는 5방향 피팅의 하나의 메인 포트에 연결됩니다.
안전 보호: 1인치 내부 스레드 체크 밸브가 메인 파이프라인 하류(5방향 피팅의 반대쪽 메인 포트)에 설치되어 하류 압력의 역류를 방지합니다.
시스템 제어: 시스템 압력을 모니터링하기 위해 5방향 커넥터의 1/4인치 포트 하나에 압력 센서 스위치가 설치됩니다. 압력이 설정 값에 도달하면 스위치가 자동으로 펌프의 시작 및 정지를 제어하여 시스템 자동화 및 과부하 보호를 달성할 수 있습니다.
시각적 모니터링: 5방향 커넥터의 또 다른 1/4인치 포트에 압력 게이지가 설치되어 운영자에게 실시간으로 직관적인 시스템 압력 판독값을 제공합니다.
확장 또는 압력 완화: 다섯 번째 포트는 안전 밸브, 압력 완화 밸브를 연결하거나 추가 백업 모니터링 인터페이스로 사용할 수 있습니다.
두 제품의 주요 차이점은 다음과 같습니다.
| 특징 | 5방향 체크 밸브 | 5방향 커넥터 |
| 핵심 기능 | 체크밸브 기능 + 인터페이스 분배(기능통합) | 순수 배관 연결 및 전환(제어 기능 없음) |
| 내부 구조 | 밸브 코어, 스프링 및 기타 체크 밸브 메커니즘 내장 | 중공 캐비티, 움직이는 부품 없음 |
| 주요 기능 | 미디어 역류 방지, 장비 보호, 모니터링 인터페이스 통합 | 하나의 경로에서 여러 경로로 또는 여러 경로가 하나로 수렴되는 유체 분배를 달성합니다. |
| 시스템 역할 | 중요한 안전 및 제어 구성 요소 | 파이프 연결 및 분배 구성 요소 |
| 설치 위치 | 일반적으로 펌프 출구의 주 파이프라인에 고정됩니다. | 전환 요구에 따른 유연한 위치 |
고집적, 공간 절약형: 여러 기능 구성 요소의 연결 지점을 하나의 컴팩트 커넥터로 결합하여 파이프 레이아웃을 크게 단순화하고 시스템 구조를 더 작고 깔끔하게 만듭니다.
간편한 설치 및 유지 관리: 모든 모니터링 및 제어 액세서리가 중앙에 위치하므로 설치, 디버깅 및 일일 검사가 용이합니다.
포괄적인 기능: 메인 채널 켜기/끄기 제어, 역류 방지, 자동 압력 제어 및 압력 시각화 모니터링을 포함하여 하나의 노드에서 여러 기능을 동시에 달성합니다.
누출 지점 감소: 여러 개의 티 및 직선 커넥터를 사용하는 것과 비교하여 단일 5방향 커넥터를 사용하면 잠재적인 누출 지점이 크게 줄어들고 시스템 신뢰성이 향상됩니다.
펌프 시스템의 핵심 요구 사항에 따라 선택할 수 있습니다.
물의 역류 방지, 펌프 보호가 필요하고, 압력계와 압력 스위치를 중앙에 설치해 배관을 단순화하고 싶다면 5방향 체크 밸브를 선택해야 한다. 이는 표준적이고 효율적이며 안전한 펌프 시스템 구성입니다.
별도의 체크 밸브가 이미 있거나 시스템이 특정 주문 요구 사항 없이 단일 유체 흐름을 여러 분기에 균등하게 분배하기만 하면 되는 경우 5방향 커넥터가 더 경제적이고 직접적입니다.
이러한 제품을 선택할 때 시스템 매체의 특성(부식성, 온도), 사용 압력 및 연결 표준(예: 나사 사양 BSPT, BSP, NPT)을 기반으로 적절한 재질(황동, 스테인레스 스틸 등)과 모델을 일치시켜야 합니다.
간단히 말해서, 이 두 가지 유형의 제품은 작지만 반응성이 뛰어나고 안전하며 영리하게 설계된 펌프 시스템을 구축하는 데 없어서는 안 될 핵심 구성 요소입니다. 독창적인 설계를 통해 복잡한 유체 제어 논리를 간단하고 신뢰할 수 있는 물리적 현실로 변환합니다.
