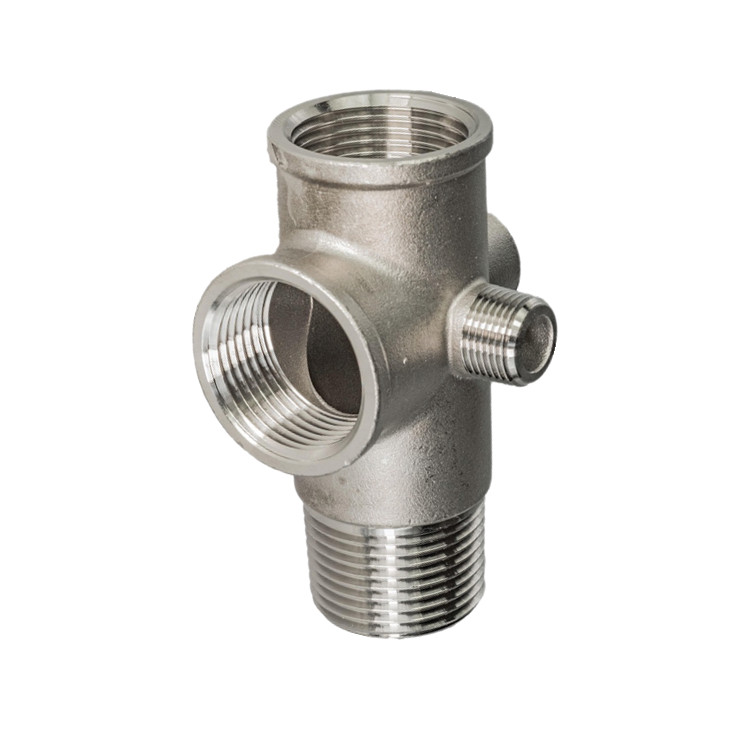

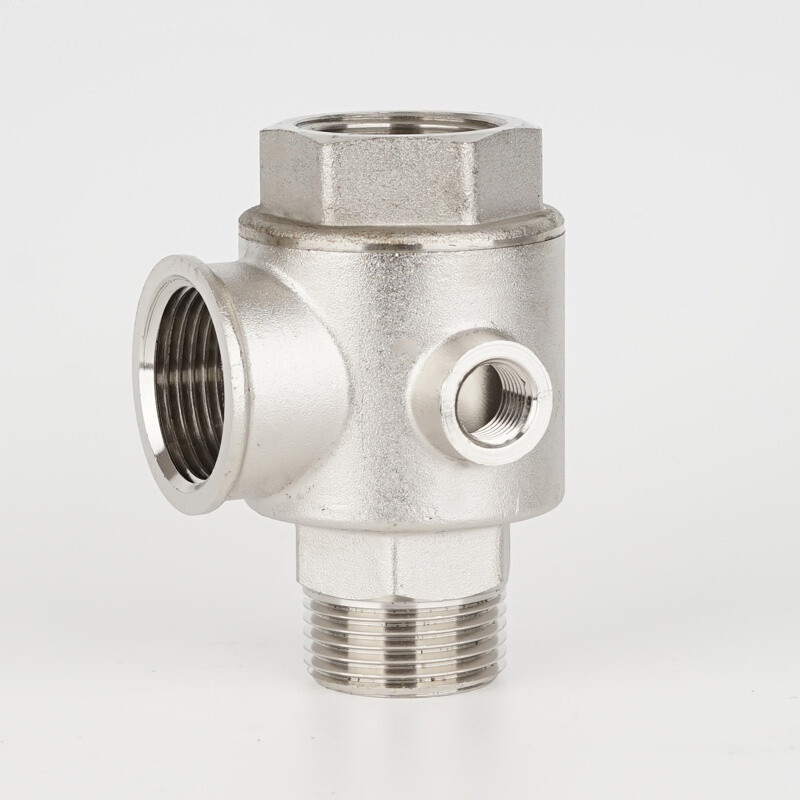

스테인레스 스틸 5방향 체크 밸브

스테인레스 스틸 5방향 체크 밸브는 체크 밸브 기능과 여러 기기 인터페이스를 통합한 소형 밸브입니다.  펌프 시스템 외에도 이 고도로 통합된 공간 절약형 설계는 역류 방지 및 중앙 집중식 압력 모니터링이 필요한 다른 많은 유체 시스템에도 적합합니다.  예를 들어, 화학, 석유, 제약 및 식품 가공 산업의 유체 운송 파이프라인에서 서로 다른 매체 또는 프로세스 섹션 사이에서 유체의 우발적인 혼합 또는 역류를 방지하고 통합 인터페이스를 통해 중앙 집중식 모니터링을 위한 압력 게이지 및 센서의 설치를 용이하게 합니다. 엔지니어링 기계, 야금 장비 및 사출 성형 기계의 작동유 회로에서 작동유의 단방향 흐름을 보장하고 시스템 압력을 안정화하며 펌프와 같은 핵심 구성 요소를 보호합니다. 컴팩트한 디자인은 장비 내의 제한된 공간에 이상적입니다.

제품특징

스테인리스 스틸 5웨이 체크 밸브는 5포트 체크 밸브, 역류 방지 밸브라고도 하며 일체형 기능을 바탕으로 스테인레스 스틸을 사용하여 내식성, 강도 및 위생 수준을 크게 향상시켜 적용 범위를 넓혀줍니다. '체크밸브+멀티포트 인터페이스' 기능은 그대로 유지하면서 더욱 견고하고 깔끔해졌습니다. Joepai가 생산한 5방향 체크 밸브 핵심 장점은 다음과 같습니다.

우수한 내식성: 증기, 약산 및 약염기, 각종 화학물질, 해수 환경에 의한 부식에 견딜 수 있어 황동 밸브에 비해 훨씬 긴 수명을 제공합니다.

높은 강도와 ​​내구성: 더 높은 시스템 압력(일반적으로 PN16/PN25, 최대 PN40 이상)과 압력 서지를 견딜 수 있습니다.

탁월한 위생 성능: 표면이 매끄러워 세균번식을 방지하고 세척과 소독이 용이합니다. 경면 연마 또는 전해 연마 처리를 통해 식품 등급 또는 위생 기준을 충족할 수 있습니다.

넓은 온도 범위: 고온 증기나 저온 매체에 적합합니다.

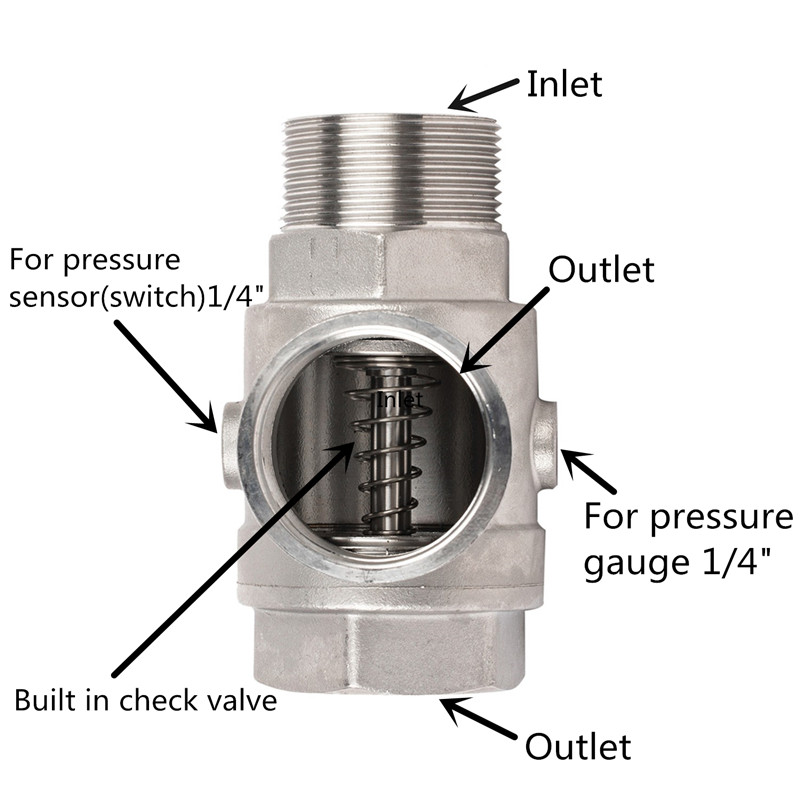

인터페이스 설명

5방향 체크 밸브에는 5개의 포트가 있습니다. 다음은 각 포트의 적용에 대한 간략한 설명입니다.

주요 부품 재질

본체:주조 스테인레스 스틸 ASTM A 351 CF8 / SS 304; 스테인레스 스틸 ASTM A 351 CF8M / SS 316;

디스크: 주조 스테인레스 스틸 ASTM A 351 CF8 / SS 304; 스테인레스 스틸 ASTM A 351 CF8M / SS 316;

줄기:스테인리스강 304/316

봄: 스테인레스 스틸 304/316

O-링:바이톤

기술 사양

공칭 직경: 1"~2"(DN25~DN50)

공칭압력 : PN16 ~ PN25(1.6MPa ~ 2.5MPa)

작동 온도: -20℃ ~ 232℃

스레드 표준:BSP(G),BSPT(Rc),NPT

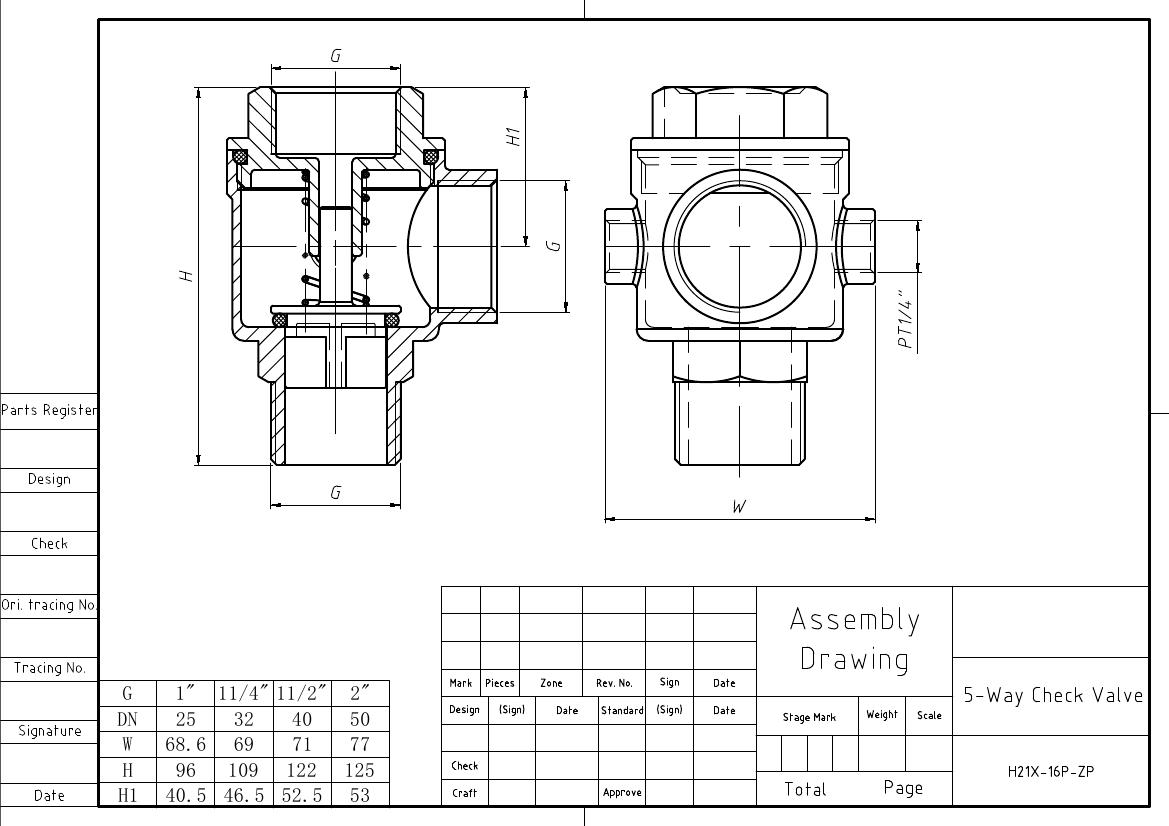

그림

제공된 디자인을 기반으로 한 사용자 정의가 지원됩니다.

스테인레스 스틸 5방향 체크 밸브를 선택하는 이유는 무엇입니까?

일체형 스테인리스 스틸 5방향 체크 밸브를 선택하는 것은 체계적으로 문제를 해결하는 데 중요합니다.네 가지 핵심 문제점기존의 별도 설치보다컴팩트하고 안정적이며 경제적이며 전문적입니다.유체 시스템 설계.

통합 디자인:단일 밸브 본체가 모든 개별 구성 요소를 대체하여 설치 공간을 최대 70%까지 절약하고 깨끗하고 모듈식 펌프 장치 또는 장비 캐비닛을 만듭니다.

최소화된 연결 지점:정밀 가공 및 테스트를 통해 여러 잠재적 누출 지점을 단일 밸브 본체에 통합하여 소스에서 누출 위험을 크게 줄입니다.

바로 설치 가능하고 유지 관리가 쉽습니다.모든 기능적 연결은 한 번의 설치로 완료되므로 설치 시간이 최소 50% 절약됩니다. 고장 발생 시 단일 일체형 밸브 본체만 교체하면 되므로 유지 관리 효율성이 매우 높습니다.

스테인레스 스틸 소재로 포괄적인 업그레이드:내부식성, 고강도, 고청정성으로 식품, 화학, 해양, 고온 시스템 등 까다로운 작업 조건을 처리할 수 있어 밸브를 범용 부품에서 고성능 필수 부품으로 업그레이드할 수 있습니다.
