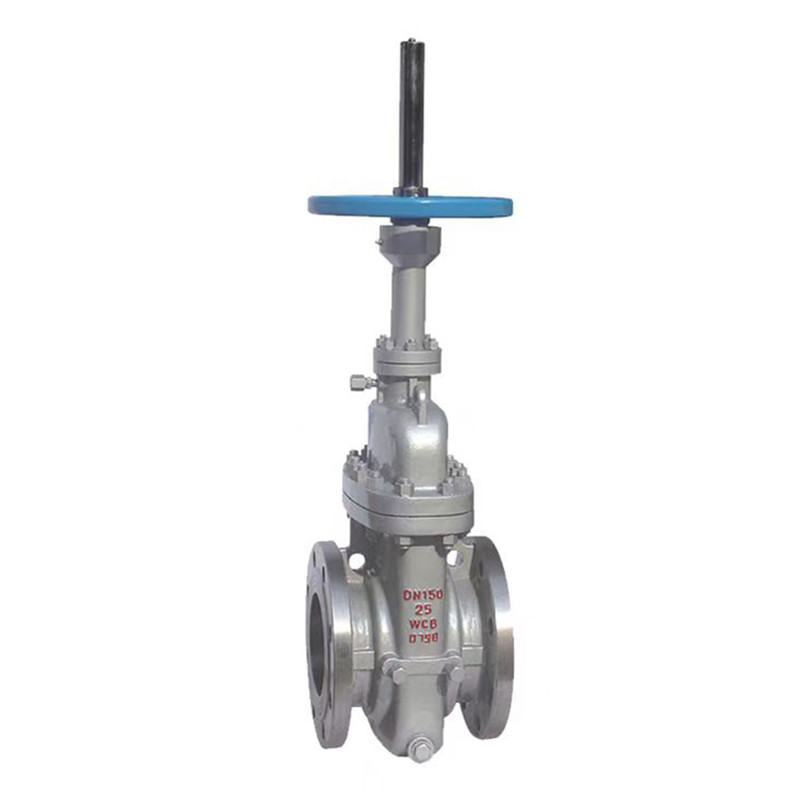

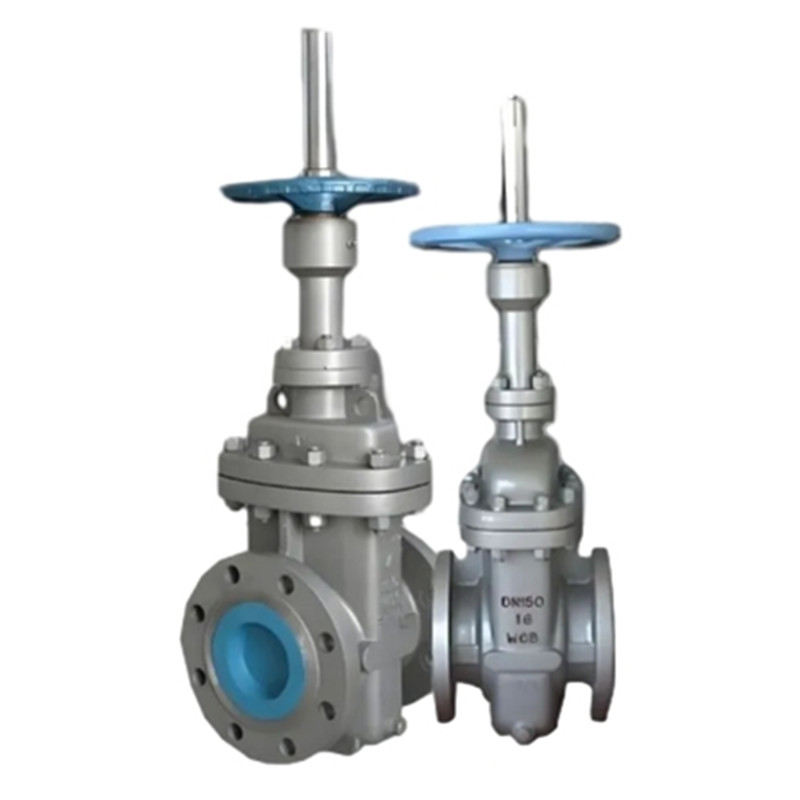

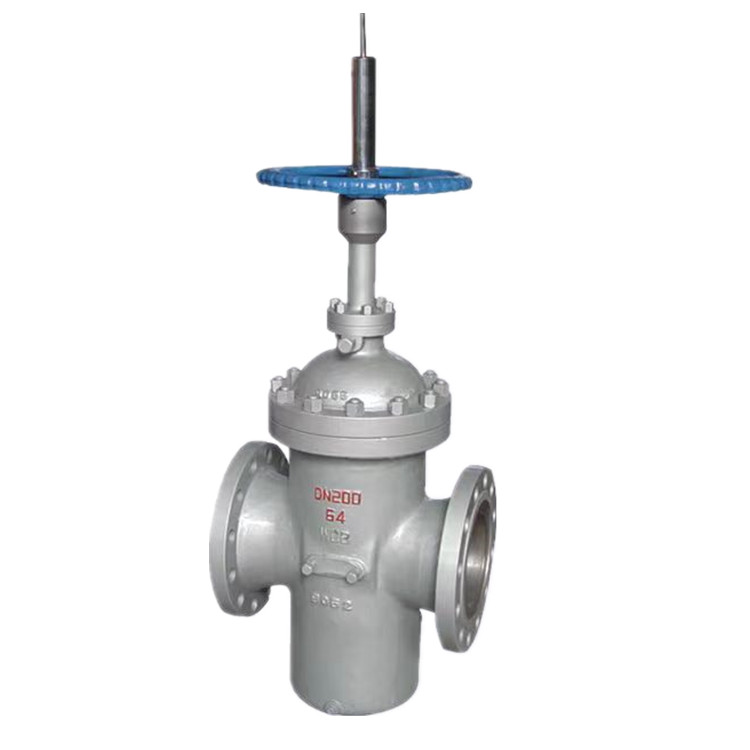

CS 단일 디스크 평행 슬래브 게이트 밸브 클래스 150LB는 Wenzhou Joepai Valve Co., Ltd.가 홍보하는 주요 제품 중 하나로서, 평행 시트에 대한 직접적인 기계적 힘에 의해 직접적인 기계적 힘에 의해 밀봉되는 평행면을 갖춘 단일 평면 게이트를 사용하여 게이트 밸브를 사용하여 고급 고급 응용 분야에서 고급 용기 응용 분야에서 우위를 점하지만 고도로 위험을 요구하고 힘을 요구합니다. 석유, 천연 가스 및 화학 공학과 같은 분야에서 널리 사용됩니다. 우리는 프로젝트의 원활한 진행을 보장하기 위해 고품질의 맞춤형 밸브 솔루션을 제공하기 위해 노력하고 있습니다.
케이싱 재료 : WCB, WC6, WC9, CF8, CF8M, CF3, CF3M
디스크 재료 : WCB, WC6, WC9, CF8, CF8M, CF3, CF3M
줄기 재료 : 2CR13, 304, 316, 304L, 316L
보닛 재료 : WCB, WC6, WC9, CF8, CF8M, CF3, CF3M
시트 재료 : A105, 304, 316, 304L, 316L
연결 유형 : 플랜지/용접
공칭 직경 : DN100-800 NPS2 "-32"
공칭 압력 : 1.0-16.0MPA 150LB-900LB
1. API 6D에 따른 디자인 제조
2. ASME B16.10에 따른 얼굴 표면
3. ASME B16.5에 따라 플랜지 치수를 엔드합니다
4. API 598에 따른 검사 및 테스트
열 확장 적응성: 고온 서비스 (예 : 증기, 핫 오일)에서 병렬 구조는 열 팽창으로 인한 재밍을 방지하여 신뢰할 수있는 작동을 보장합니다.
순수한 기계적 밀봉: 초기 밀봉을위한 강력한 줄기 작동에만 의존합니다. 압력 보조 밀봉이 없습니다.
약한 저압 밀봉: 시스템 압력이 구축되기 전에 진공/저압 시작 하에서 누출이 발생하기 쉬운다.
높은 정밀 요구 사항: 게이트/시트의 초-프레이즈 가공을 요구합니다. 경미한 손상 또는 변형은 밀봉을 손상시킵니다.
높은 마감 토크: 쐐기가 없기 때문에 씰 (특히 저압에서)을 압축하려면 더 큰 작동력이 필요합니다.
낮은 유량 저항: 풀 보어 설계는 완전히 열릴 때 압력 강하를 최소화합니다.
금속 하드 밀봉: 고온에 저항하지만 착용하기 쉽습니다. 랩핑/부품 교체가 필요할 수 있습니다.
고체 입자 내성: 병렬 디자인은 불순물 (웨지 밸브보다 우수한)에 의해 막히지 않습니다.
| 크기 | L (RF) | L (BW) | 손잡이 작동 | 기어 작동 | 전기 운영 | X | Y | 체중 (kg) | 토크 (NM) | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| mm | 인치 | M | M1 | M0 | B | B1 | B0 | H | H1 | H0 | BW | RF | ||||||
| 25 | 1 " | 127 | 127 | 278 | 220 | 200 | - | - | - | - | - | - | 60 | 90 | - | - | - | |
| 32 | 1-1/4 " | 140 | 140 | 350 | 270 | 200 | - | - | - | - | - | - | 70 | 105 | - | - | - | |
| 40 | 1-1/2 " | 165 | 165 | 435 | 335 | 250 | - | - | - | - | - | - | 75 | 115 | - | - | 14 | |
| 50 | 2 " | 178 | 216 | 475 | 360 | 250 | - | - | - | 690 | 572 | 200 | 80 | 122 | 48 | 54 | 15 | |
| 65 | 2-1/2 " | 190 | 241 | 535 | 425 | 300 | - | - | - | 747 | 637 | 200 | 90 | 152 | 59 | 70 | 31 | |
| 80 | 3 " | 203 | 283 | 600 | 460 | 300 | - | - | - | 812 | 672 | 200 | 100 | 178 | 63 | 73 | 38 | |
| 100 | 4 " | 229 | 305 | 700 | 535 | 350 | - | - | - | 960 | 795 | 508 | 110 | 220 | 73 | 85 | 46 | |
| 150 | 6 " | 267 | 403 | 910 | 685 | 350 | - | - | - | 1170 | 945 | 508 | 145 | 345 | 158 | 180 | 60 | |
| 200 | 8 " | 292 | 419 | 1095 | 815 | 350 | 1235 | 900 | 305 | 1355 | 1075 | 508 | 170 | 420 | 264 | 300 | 110 | |
| 250 | 10 " | 330 | 457 | 1370 | 965 | 450 | 1510 | 1050 | 305 | 1630 | 1095 | 305 | 210 | 495 | 290 | 329 | 162 | |
| 300 | 12 " | 356 | 502 | 1470 | 1100 | 500 | 1610 | 1185 | 305 | 1730 | 1230 | 305 | 240 | 600 | 400 | 455 | 222 | |
| 350 | 14 " | 381 | 572 | 1730 | 1250 | 600 | 1890 | 1345 | 458 | 2020 | 1417 | 305 | 265 | 640 | 619 | 704 | 310 | |
| 400 | 16 " | 406 | 610 | 1870 | 1375 | 650 | 2030 | 1470 | 458 | 2160 | 1532 | 305 | 290 | 720 | 869 | 987 | 440 | |
| 450 | 18 " | 432 | 660 | 2185 | 1485 | 700 | 2415 | 1625 | 458 | 2500 | 1651 | 305 | 325 | 798 | 1115 | 1267 | 560 | |
| 500 | 20 " | 457 | 711 | 2335 | 1575 | 800 | 2565 | 1715 | 458 | 2650 | 1741 | 305 | 360 | 875 | 1435 | 1631 | 700 | |
| 600 | 24 " | 508 | 813 | 2815 | 1995 | 1000 | 3045 | 2135 | 458 | 3130 | 2161 | 457 | 425 | 1250 | 2310 | 2625 | 1010 | |
| 700 | 28 " | 610 | 914 | - | - | - | - | - | - | 3630 | 2470 | 457 | 455 | 1250 | 3203 | 3640 | 1560 | |
| 800 | 32 " | 660 | 965 | - | - | - | - | - | - | 4135 | 2933 | 610 | 505 | 1370 | 4540 | 5159 | 2150 | |
| 900 | 36 " | 711/813* | 1016 | - | - | - | - | - | - | 4605 | 3260 | 610 | 545 | 1500 | 6209 | 7056 | 2910 | |
| 1000 ** | 40 " | 811 | - | - | - | - | - | - | - | 5140 | 3645 | 610 | 610 | 1670 | 7293 | 8288 | 3920 | |
참고 :
크기 813은 클래스 150의 구조 길이 일뿐입니다.
*클래스 150의 파이프 라인 밸브에 대한 사양은 없습니다.
** 사용자의 요청에 대한 모델이있는 Tian Ertong Electric Device.
*** 나열된 무게는 Bare Stem 150lb, 전환 구멍이 없으며 구동 장치를 포함하지 않는 무게입니다.
