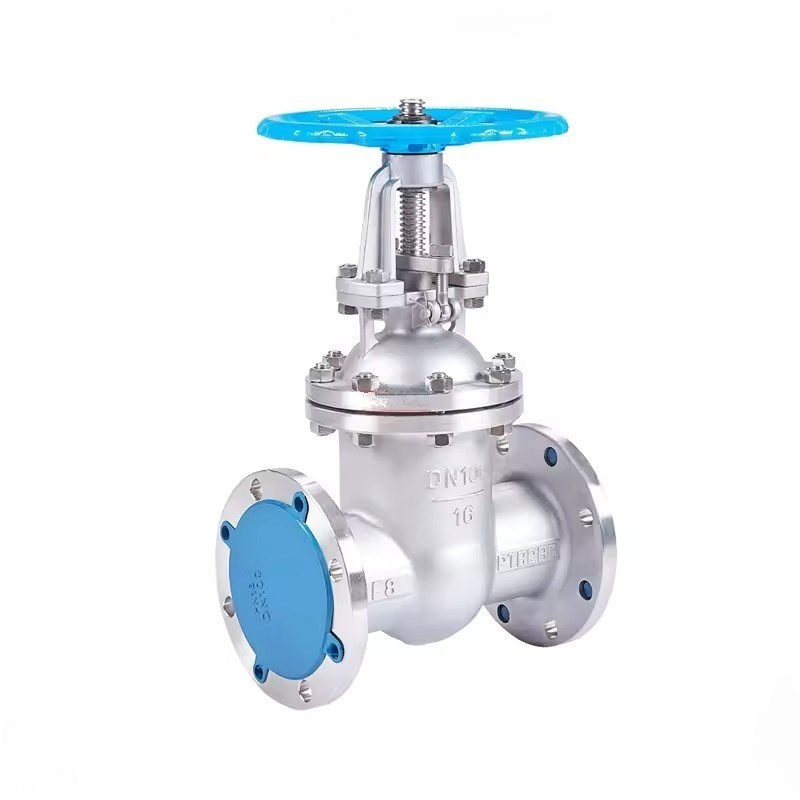

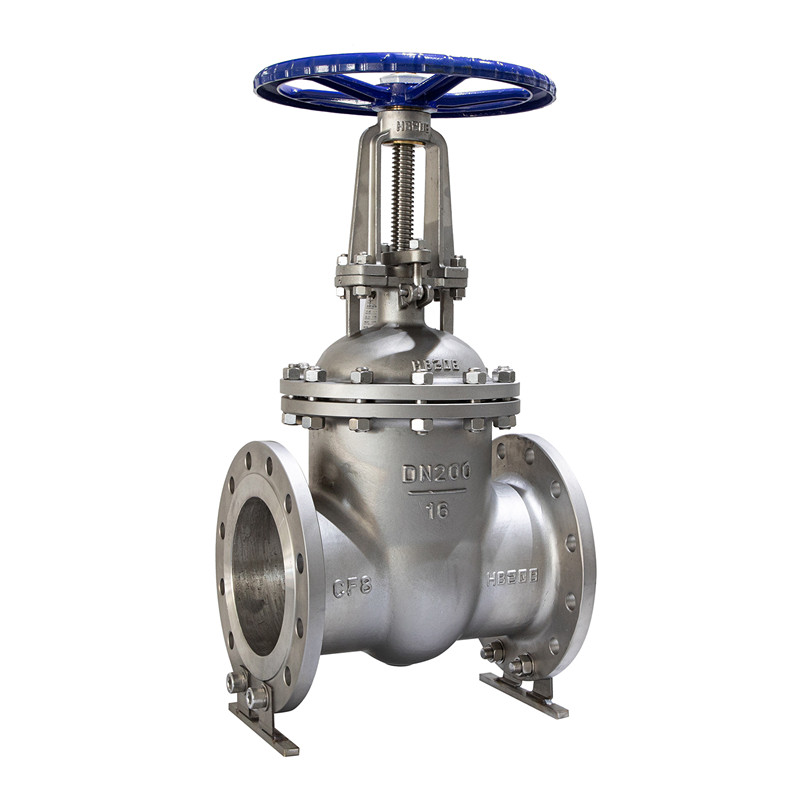

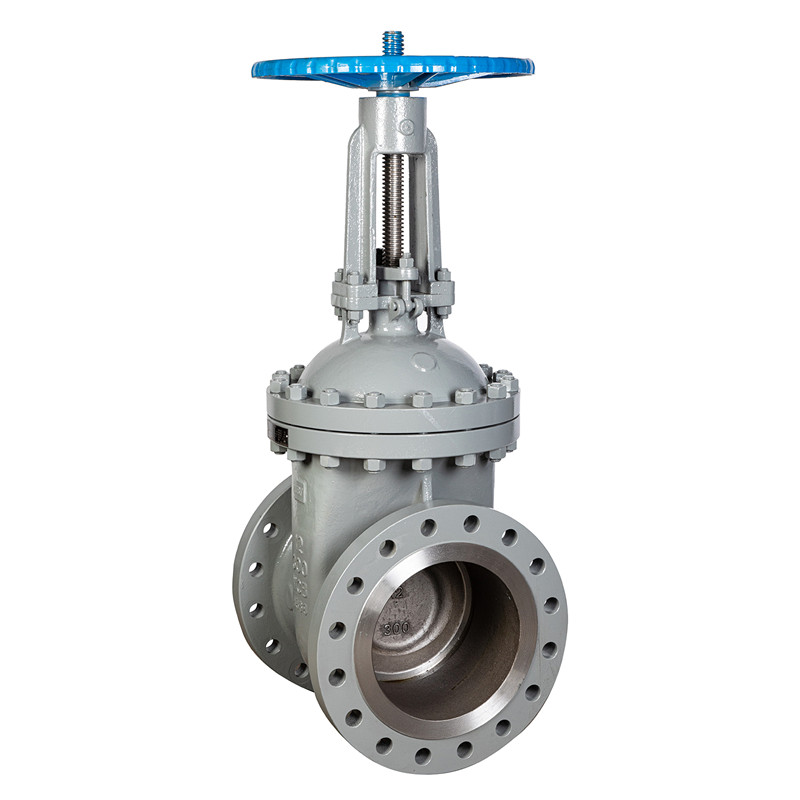

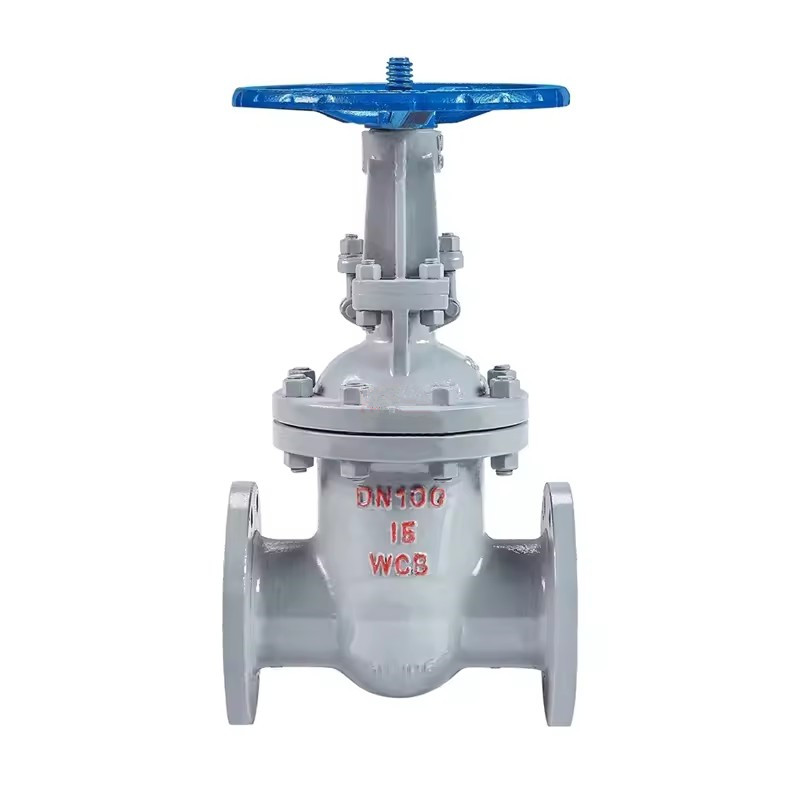

GB PN16 캐스트 스테인레스 스틸 상승 스템 웨지 게이트 밸브

Joepai의 고품질 및 내구성 GB PN16 캐스트 스테인레스 스틸 상승 스테인 웨지 게이트 밸브는 우수한 밀봉 성능과 압축 강도를 갖춘 견고한 단일 게이트 웨지 구조를 채택하여 완전히 개방적이고 완전히 폐쇄 된 작동 모드에 적합합니다. 흐름 채널 설계를 통해 직선을 통해 유량 저항을 효과적으로 줄이고 물, 오일, 증기, 천연 가스 등과 같은 중립적이거나 약한 부식성 작업 조건에 적합합니다.

문의 보내기

제품 설명

Joepai GB PN16 캐스트 스테인리스 스틸 상승 스템 웨지 게이트 밸브는 고품질이며 합리적인 구조와 안정적인 작동이 있습니다. 고강도 산업 파이프 라인 네트워크를 위해 특별히 설계되었으며 다양한 유체 및 작업 압력 수준에 적응할 수 있습니다. Joepai는 특수 작업 조건을 위해 게이트 밸브, 글로브 밸브, 볼 밸브, 나비 밸브 및 비표준 밸브에 깊은 기술적 축적 및 제조 기능을 가지고 있습니다.

Joepia 고품질의 주철 웨지 게이트 밸브는 주조로 만든 밸브입니다. 일반적으로, 주조 밸브의 압력 등급은 상대적으로 낮지 만 (예 : PN16, PN25, PN40, 그러나 고압, 최대 1500lb, 2500lb)는 대부분 DN50 이상입니다.

제품 세부 사항 :

크기 : DN15-DN600 1/2 "~ 24"
작업 압력 : PN10/PN16/PN25

구현 표준 : GB/T12234-2019

대면 차원 표준 : GB/T1221-2005

플랜지 치수 표준 : HG/T9113.1-2000

테스트 표준 : JB/T9092-1999

작업 환경 : 물, 기름, 증기

작업 온도 : 0ºC ~ 80ºC

특징:

1 : 전체 포트/표준 포트; fp, sp

2 : 외부 나사와 멍에;

3 : 볼트 보닛, BB;

4 : 유연한 쐐기;

5 : 상승 줄기;

6 : 전체 밸브 시트; 교체 가능한 좌석

7 : 단단한 직면 13CR%, STL 등

8 : 기타 : NACE 표준은 실행 가능합니다. OEM/ODM;

사용자 정의 지원.

주조 소개

1. 주조는 금속을 특정 요구 사항을 충족시키고 곰팡이에 쏟아 부는 액체에 녹는 과정이며, 냉각, 응고 및 청소 처리를 통해 미리 정해진 모양, 크기 및 특성으로 주물 (부품 또는 공백)을 얻는 과정입니다. 현대 기계 제조 산업의 기본 프로세스입니다.

2. 캐스팅에 의해 생성 된 원료 비용은 낮으며, 이는 복잡한 형태, 특히 복잡한 내부 구멍이있는 부품의 경제를 더 잘 보여줄 수 있습니다. 동시에, 그것은 넓은 적응성과 좋은 포괄적 인 기계적 성능을 가지고 있습니다.

3. 그러나 주조 생산에는 많은 양의 재료 (예 : 금속, 목재, 연료, 성형 재료 등) 및 장비 (예 : 야금 가로, 모래 믹서, 성형 기계, 코어 제작 기계, 모래 방출 기계, 샷 폭발 기계, 주철 판 등), 먼지, 유해한 가스 및 환경을 복구 할 수있는 장비가 필요합니다.

주요 차원 :

PN16 (모두 희미합니다밀리미터의 욕구)

DN	길이 (L)	외경 (D)	플랜지 직경 (D1)	볼트 원 (D2)	두께 홈 (B-F)	높이 (H)	허브 직경 (D0)	볼트 구멍 (Z × фD)
15	130	95	65	45	14-2	200	120	4 × 14
20	150	105	75	55	14-2	200	120	4 × 14
25	160	115	85	65	14-2	220	140	4 × 14
32	180	135	100	78	16-2	260	160	4 × 18
40	200	145	110	85	16-3	280	180	4 × 18
50	250	160	125	100	16-3	310	240	4 × 18
65	265	180	145	120	18-3	355	240	4 × 18
80	280	195	160	135	20-3	380	280	8 × 18
100	300	215	180	155	20-3	425	300	8 × 18
125	325	245	210	185	22-3	490	320	8 × 18
150	350	280	240	210	24-3	575	350	8 × 23
200	400	335	295	265	26-3	730	400	12 × 23
250	450	405	355	320	30-3	890	450	12 × 26
300	500	460	410	375	30-4	1025	500	12 × 26
350	550	520	470	435	34-4	1120	550	16 × 26
400	600	580	525	485	36-4	1452	550	16 × 30
450	650	640	585	545	40-4	1541	600	20 × 30
500	700	705	650	608	44-4	1880	700	20 × 34
600	800	840	770	718	48-5	1950	800	20 × 41
700	900	910	840	788	50-5	2083	800	24 × 41
800	1000	1020	950	989	52-5	2400	850	24 × 41
900	1100	1120	1050	998	54-5	2950	1000	28 × 41
1000	1200	1255	1170	1110	56-5	3245	1000	28 × 48

PN25

DN	길이 (L)	외경 (D)	플랜지 직경 (D1)	볼트 원 (D2)	두께 홈 (B-F)	높이 (H)	허브 직경 (D0)	볼트 구멍 (Z × фD)
15	130	95	65	45	16-2	170	120	4 × 14
20	150	105	75	55	16-2	190	120	4 × 14
25	160	115	85	65	16-2	205	140	4 × 14
32	180	135	100	78	18-2	270	160	4 × 18
40	200	145	110	85	18-3	290	180	4 × 18
50	250	160	125	100	20-3	310	240	4 × 18
65	265	180	145	120	22-3	373	240	8 × 18
80	280	195	160	135	22-3	435	280	8 × 18
100	300	230	190	160	24-3	445	300	8 × 23
125	325	270	220	188	28-3	570	320	8 × 26
150	350	300	250	218	30-3	630	350	8 × 26
200	400	360	310	278	34-3	735	400	12 × 26
250	450	425	370	332	36-3	969	450	12 × 30
300	500	485	430	390	40-4	976	500	16 × 30
350	550	550	490	448	44-4	1120	550	16 × 34
400	600	610	550	505	48-4	1452	550	16 × 36
450	650	660	600	555	50-4	1541	600	20 × 36
500	700	730	660	610	52-4	1880	700	20 × 41
600	800	840	770	718	56-5	1950	800	20 × 41
700	900	955	875	815	60-5	2083	800	24 × 48
800	1000	1070	990	930	64-5	2400	850	24 × 48
900	1100	1180	1090	1025	66-5	2950	1000	28 × 54
1000	1200	1305	1210	1140	68-5	3245	1000	28 × 58
