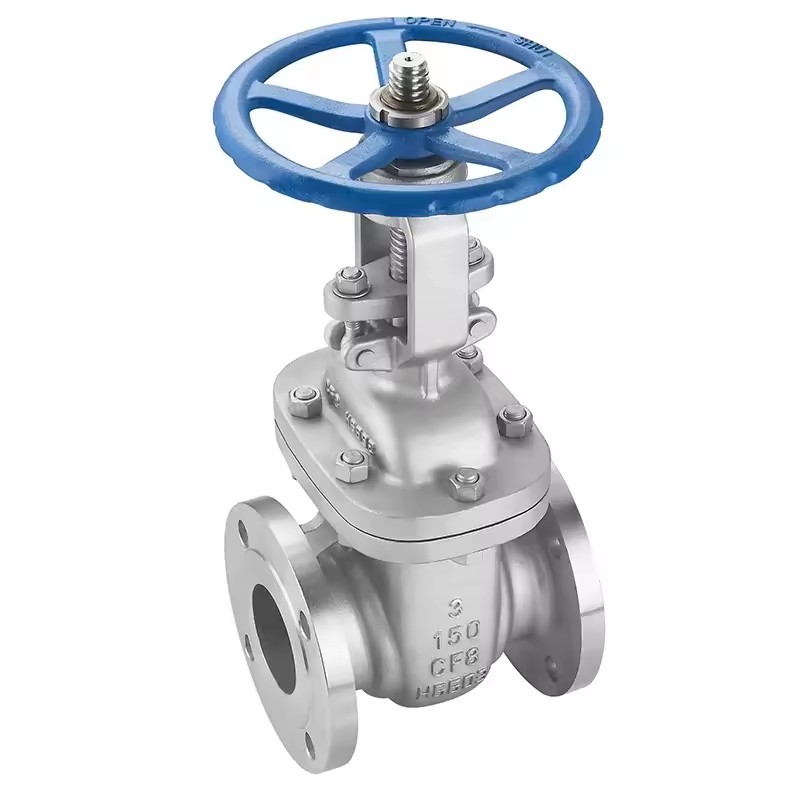

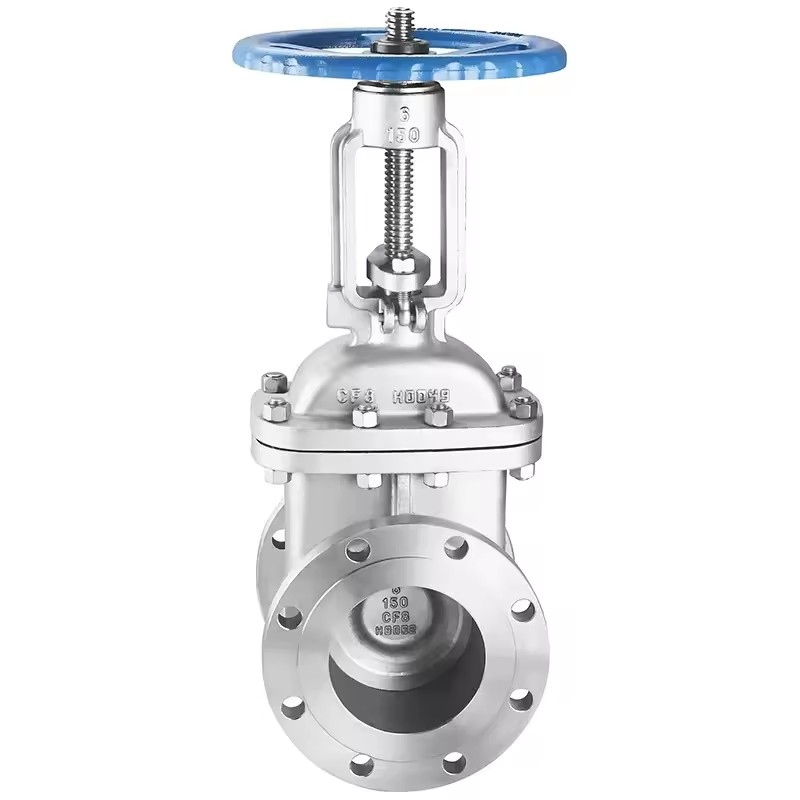

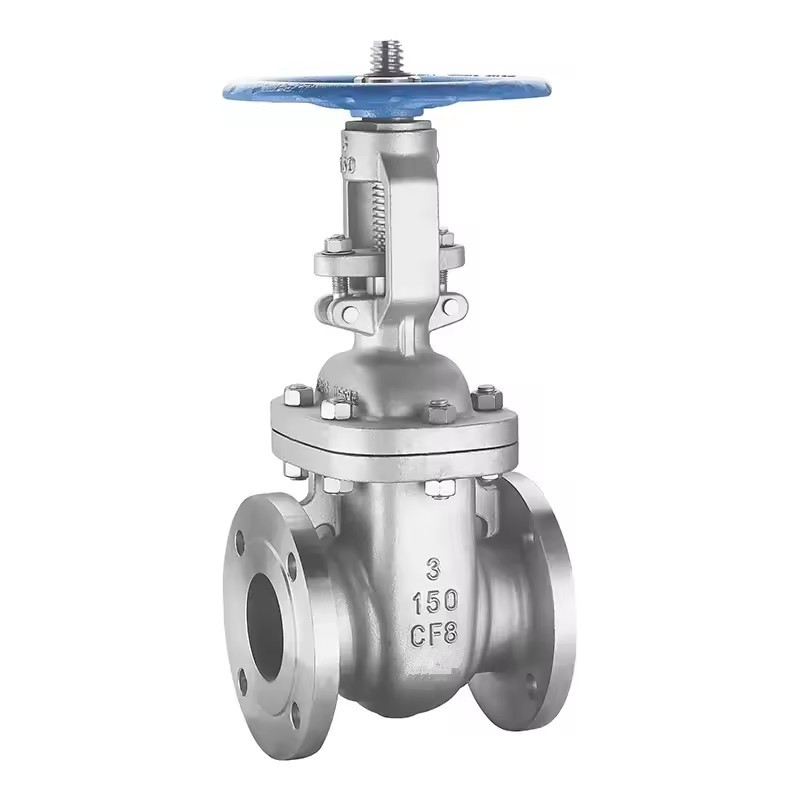

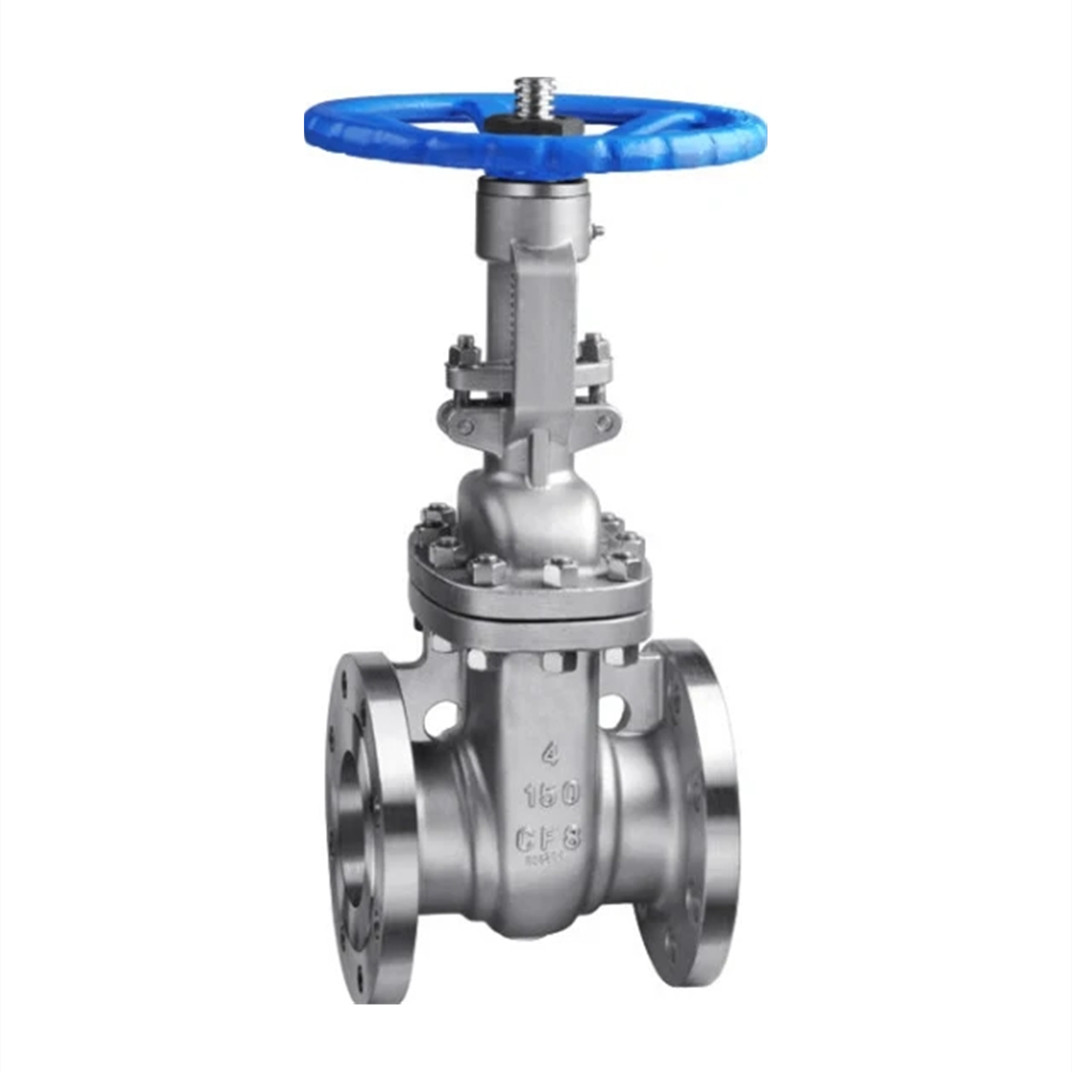

Joepai API 6D 플랜지 엔드 스테인레스 스틸 유연성 웨지 게이트 게이트 밸브는 금속을 특정 요구 사항을 충족시키고 곰팡이에 붓는 액체로 녹는 과정입니다. 냉각, 응고 및 청소 처리 후, 사전 결정된 모양, 크기 및 특성으로 주조 (부품 또는 공백)를 얻습니다. 현대 기계 제조 산업의 기본 프로세스. 주조로 생산 된 원료 비용은 낮으며, 이는 복잡한 형태의 부품, 특히 복잡한 내부 공동이있는 부품의 경제를 더 잘 보여줄 수 있습니다. 동시에, 그것은 넓은 적응성과 좋은 포괄적 인 기계적 성능을 가지고 있습니다.
설계 및 제조 : API 600, API 6D, BS1414 등
대면 (끝에서 끝) : ANSI B16.10, API 6D 등
플랜지 연결 : ANSI B16.5, ASME B16.47 등
엉덩이 용접 엔드 : ANSI B16.25 등
테스트 및 검사 : API 598, API 6D 등
압력 테스트 : GB/T 13927, API 598
볼트 보닛 또는 압력 씰 보닛

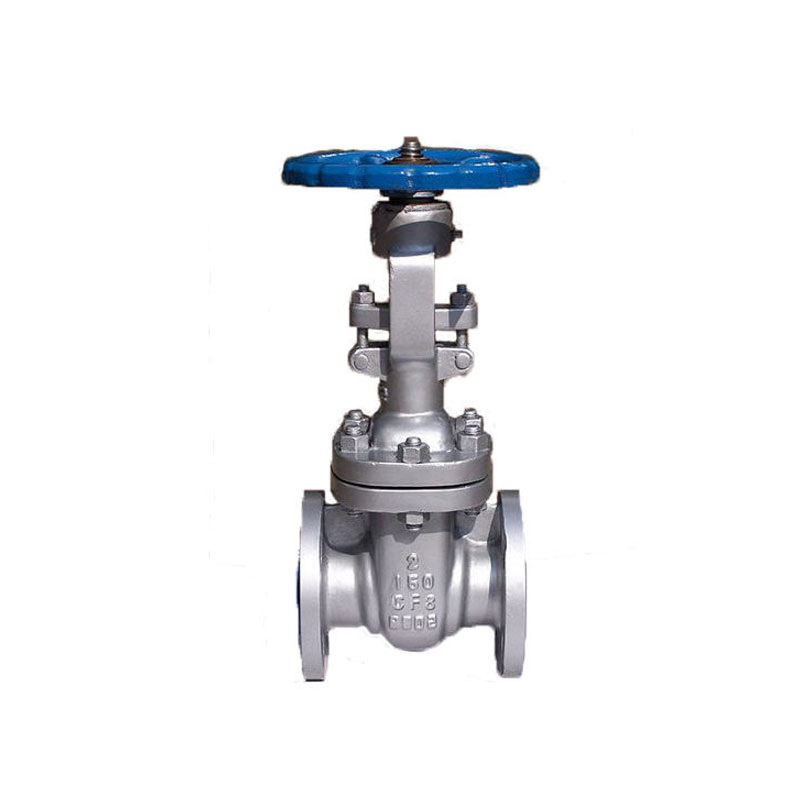

유연한 쐐기
전체 포트
외부 나사와 요크 (OS & Y), 상승 줄기
잠금 장치 옵션
| 크기 | 2 "최대 60"(DN50에서 DN1500까지) |
| 압력 | ASME 150#, 300#, 600#, 900# |
| 신체 재료 | 탄소강, 저온 탄소강, 스테인레스 스틸, 이중 스테인리스 스틸, 슈퍼 듀플렉스 스테인리스 스틸, 니켈 합금, 니켈 알루미늄 청동, Hastelloy, Inconel 등 |
| 트림 재료 | 13%CR, SS304, SS316, SS304L, SS316L, F11, F22 등 |
| 연결 끝 | 플랜지 RF/ RTJ/ FM/ FF, Butt-Welding (BW) |
| 연산자 | 핸드 휠, 기어 장치, 전기, 공압 액추에이터 |
| 클래스 15 | |||||||||||||
| 크기 (in) | 2 " | 2-1/2 " | 3 " | 4 " | 6 " | 8 " | 10 " | 12 " | 14 " | 16 " | 18 " | 20 " | 24 " |
| L, RF (MM) | 178 | 191 | 203 | 229 | 267 | 292 | 330 | 356 | 381 | 406 | 432 | 457 | 508 |
| L1-BW (MM) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 572 | 610 | 660 | 711 | 813 |
| L2-RTJ (MM) | 191 | 203 | 216 | 241 | 279 | 305 | 343 | 368 | 394 | 419 | 445 | 470 | 521 |
| 흠) | 400 | 490 | 510 | 585 | 795 | 1015 | 1230 | 1465 | 1755 | 2030 | 2210 | 2510 | 2880 |
| K (MM) | 200 | 200 | 250 | 300 | 350 | 350 | 400 | 450 | 500 | 500 | 600 | 750 | 750 |
| 클래스 300 | |||||||||||||
| 크기 (in) | 2 " | 2-1/2 " | 3 " | 4 " | 6 " | 8 " | 10 " | 12 " | 14 " | 16 " | 18 " | 20 " | 24 " |
| L, RF (MM) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 762 | 838 | 914 | 991 | 1143 |
| L1-BW (MM) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 762 | 838 | 914 | 991 | 1143 |
| L2-RTJ (MM) | 232 | 257 | 298 | 321 | 419 | 435 | 473 | 518 | 778 | 854 | 930 | 1010 | 1165 |
| 흠) | 470 | 525 | 533 | 610 | 845 | 1050 | 1295 | 1600 | 1830 | 2035 | 2195 | 2470 | 2900 |
| K (MM) | 200 | 200 | 250 | 300 | 350 | 350 | 400 | 450 | 500 | 500 | 600 | 750 | 750 |
| 클래스 600 | |||||||||||||
| 크기 (in) | 2 " | 2-1/2 " | 3 " | 4 " | 6 " | 8 " | 10 " | 12 " | 14 " | 16 " | 18 " | 20 " | 24 " |
| L, RF (MM) | 292 | 330 | 356 | 432 | 559 | 660 | 787 | 838 | 889 | 991 | 1092 | 1194 | 1397 |
| L1-BW (MM) | 292 | 330 | 356 | 432 | 559 | 660 | 787 | 838 | 889 | 991 | 1092 | 1194 | 1397 |
| L2-RTJ (MM) | 295 | 333 | 359 | 435 | 562 | 664 | 791 | 841 | 892 | 994 | 1095 | 1200 | 1407 |
| 흠) | 495 | 550 | 615 | 735 | 1005 | 1245 | 1480 | 1730 | 1915 | 2050 | 2260 | 2620 | 2900 |
| K (MM) | 200 | 250 | 300 | 350 | 450 | 500 | 600 | 750 | 850 | 850 | 960 | 960 | 1000 |
| 클래스 900 | |||||||||||||
| 크기 (in) | 2 " | 2-1/2 " | 3 " | 4 " | 6 " | 8 " | 10 " | 12 " | 14 " | 16 " | 18 " | 20 " | 24 " |
| L, RF (MM) | 368 | 419 | 381 | 457 | 610 | 737 | 838 | 965 | 1029 | 1130 | 1219 | 1321 | 1549 |
| L1-BW (MM) | 368 | 419 | 381 | 457 | 610 | 737 | 838 | 965 | 1029 | 1130 | 1219 | 1321 | 1549 |
| L2-RTJ (MM) | 371 | 422 | 384 | 460 | 613 | 740 | 841 | 968 | 1038 | 1140 | 1232 | 1334 | 1568 |
| 흠) | 590 | 700 | 740 | 870 | 1120 | 1390 | 1592 | 1765 | 2025 | 2175 | 2510 | 2750 | 3240 |
| K (MM) | 250 | 300 | 350 | 450 | 500 | 600 | 750 | 850 | 850 | 960 | 960 | 1000 |
1000 |
