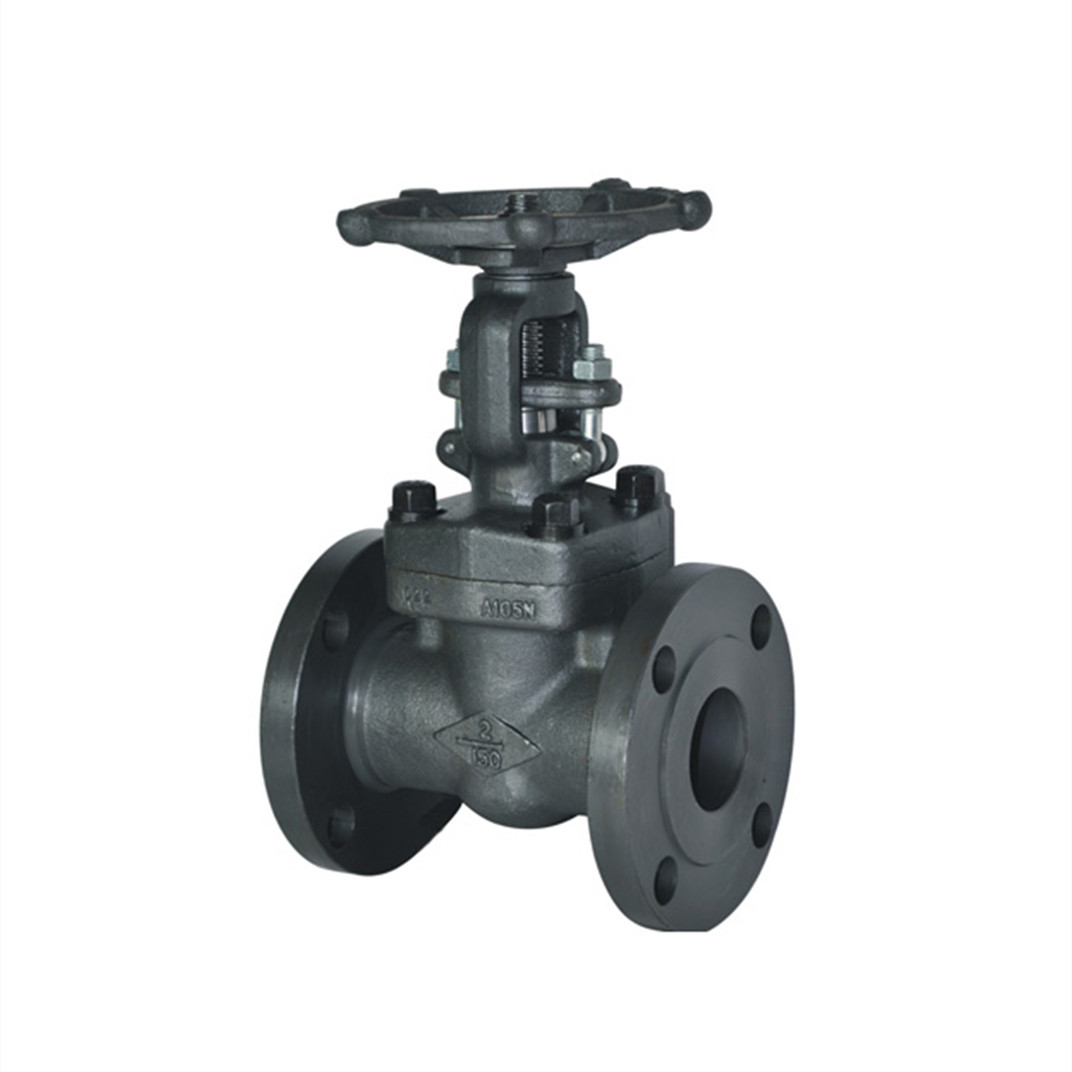

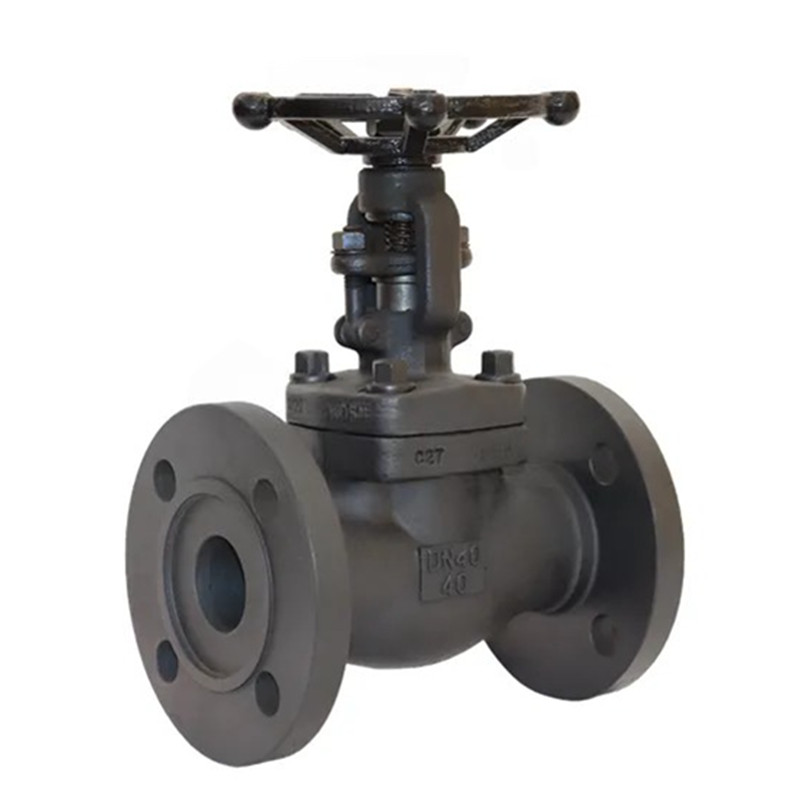

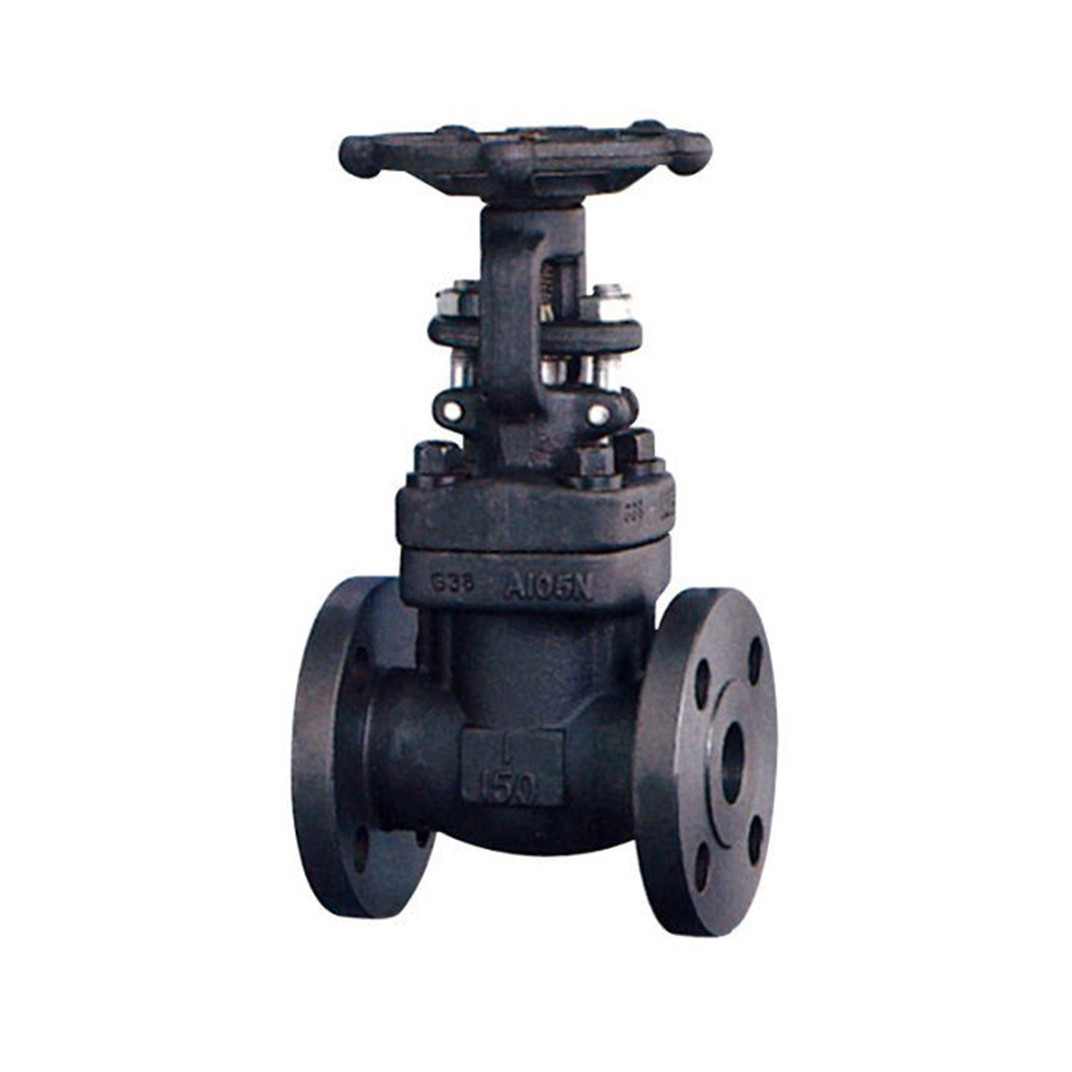

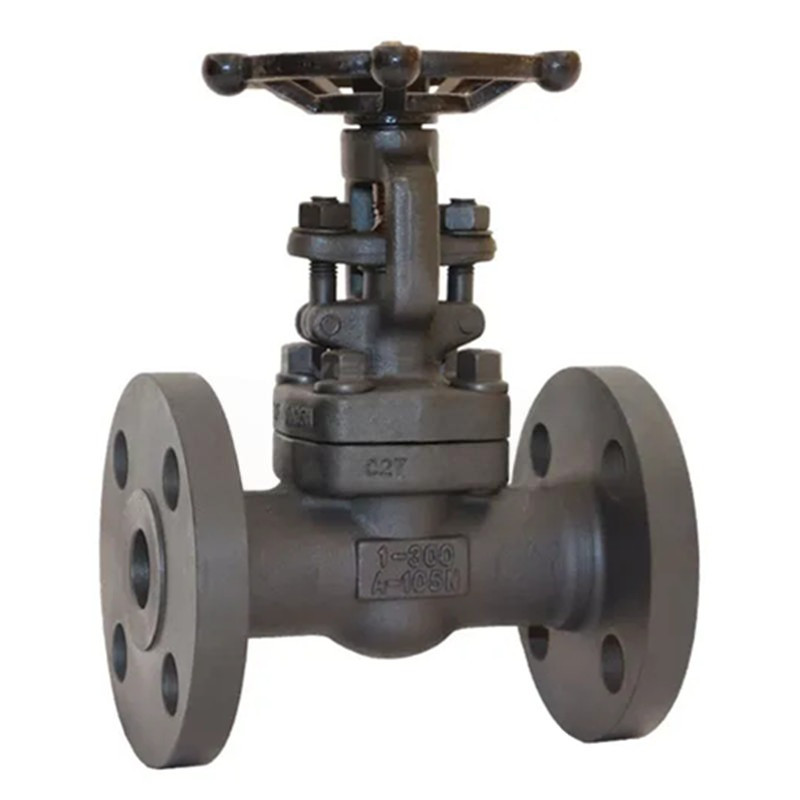

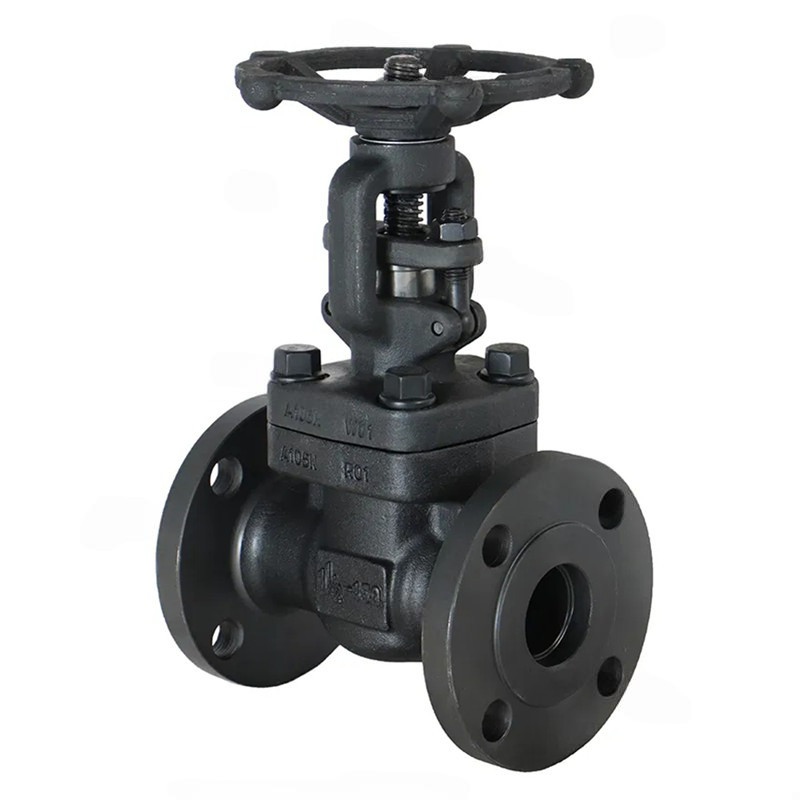

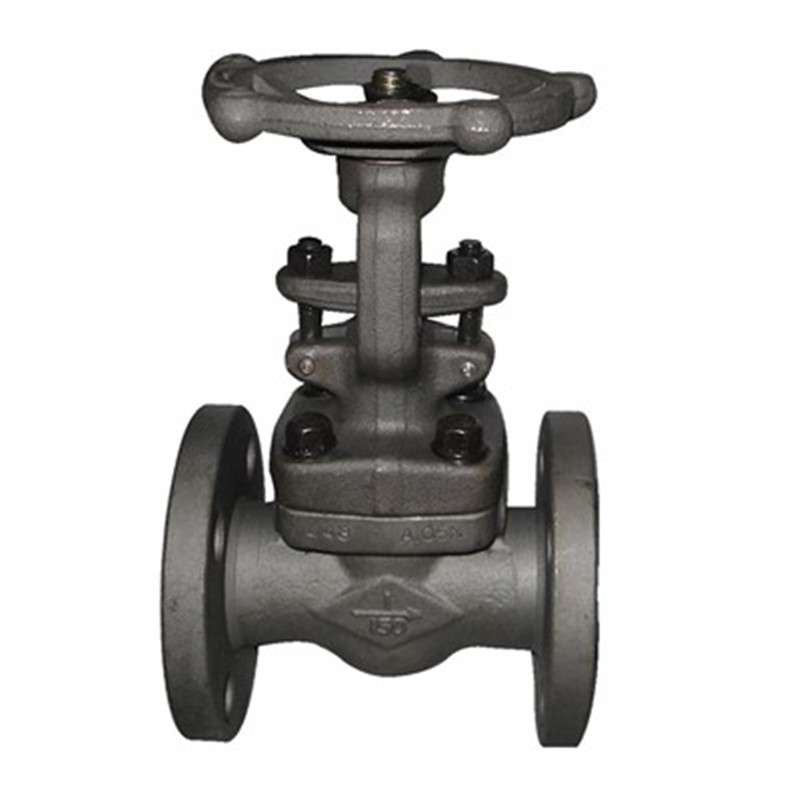

Joepai Advanced Integrated Corged Steel Flange Gate 밸브의 개구부 및 종료 구성 요소는 게이트이며 게이트의 움직임 방향은 유체 방향에 수직입니다. 게이트 밸브는 완전히 열리고 완전히 닫힐 수 있으며 조정하거나 조절할 수 없습니다. 게이트 밸브에는 두 개의 밀봉 표면이 있으며 가장 일반적으로 사용되는 모드 게이트 밸브에는 웨지 모양을 형성하는 두 개의 밀봉 표면이 있습니다. 웨지 각도는 밸브 매개 변수 (일반적으로 50도, 중간 온도가 높지 않은 경우 2 ° 52)에 따라 다릅니다. 웨지 게이트 밸브의 게이트는 강성 게이트라고하는 전체로 만들 수 있습니다. 또한 가공성을 향상시키고 처리 중에 밀봉 표면 각도의 편차를 보상하기 위해 약간의 변형을 생성 할 수있는 게이트로 만들 수 있습니다. 이 유형의 게이트를 탄성 게이트라고합니다.
크기 : 1/2 ''-2 ''(DN15 ~ DN50)
압력 등급 : 150lb-600lb/pn16 ~ pn100/10k ~ 60k)
재료 : A105, FL2, F11, F22, F5, F304, F316, F51/F53, F321, C3, C5, C95800
적절한 온도 : -29ºC ~ 429ºC.
적절한 매체 : 물, 증기, 석유 및 천연 가스 등
설계 및 제조 준소 : API602, BS5352, ANSI B16.34
소켓 용접 치수는 ANSI B16.11, JB/T1751을 준수합니다
나사 끝 치수는 ANSI B1.20.1, JB/T7306을 준수합니다
엉덩이 용접은 ANSI B16.25, JB/T12224를 준수합니다
플랜지 엔드는 ANSI B16.5, JB79를 준수합니다
테스트 및 검사 : API598, GB/T13927, JB/T9092
통합 된 단조 강철 플랜지 게이트 밸브는 4.0 메가 파스칼에서 10 메가 파스칼 (1 메가 파스칼 = 10 킬로그램) 범위의 공칭 압력을 가진 석유, 화학, 제약, 비료 및 전력 산업과 같은 다양한 작업 조건에서 파이프 라인에 적합합니다. 파이프 라인 미디어를 차단하거나 연결하는 데 사용할 수 없으며 조정하거나 조절할 수 없습니다. 적용 가능한 미디어에는 물, 오일, 증기, 산성 매체 등이 포함됩니다.
|
아니요. |
부품 이름 |
CS에서 ASTM |
ASTM에 관해서 |
ASTM에서 SS |
||
|
타입 A105 |
F22를 입력하십시오 |
유형 F304 (L) |
F316 (L) 유형 |
|||
|
1 |
몸 |
A105 |
A182 F22 |
A182 F304 (L) |
A182 F316 (L) |
|
|
2 |
시트 링 |
A276 420 |
A276 304 |
A276 304 (L) |
A276 316 (L) |
|
|
3 |
쐐기 |
A276 410 & 430 |
A182 F304 |
A182 F304 (L) |
A182 F316 (L) |
|
|
4 |
줄기 |
A182 F6 |
A182 F304 |
A182 F304 (L) |
A182 F316 (L) |
|
|
5 |
틈 메우는 물건 |
골판지 SS + 흑연 |
ss + ptfe |
|||
|
6 |
보닛 |
A105 |
A182 F22 |
A182 F304 (L) |
A182 F316 (L) |
|
|
7 |
보닛 볼트 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8m |
|
|
8 |
핀 |
A276 420 |
A276 304 |
|||
|
9 |
선 |
A276 410 |
A182 F304 (L) |
A182 F316 (L) |
||
|
10 |
땀샘 아이 볼트 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8m |
|
|
11 |
글 랜드 플랜지 |
A105 |
A182 F11 |
A182 F304 (L) |
A182 F316 (L) |
|
|
12 |
글 랜드 너트 |
A193 2H |
A194 4 |
A194 8 |
A194 8m |
|
|
13 |
요크 너트 |
A276 410 |
||||
|
14 |
H.W. 잠금 너트 |
A194 2H |
A194 4 |
A194 8 |
A194 8m |
|
|
15 |
명찰 |
봄 여름 시즌 |
||||
|
16 |
핸드 휠 |
A197 |
||||
|
17 |
베어링 개스킷 |
A473 431 |
||||
|
18 |
줄기 포장 |
유연한 흑연 |
ptfe |
|||
|
적합한 매체 |
W.O.G. 등 |
W.O.G. 등 |
hno3ch3ooh 등 |
|||
|
적절한 온도 |
-29 425 |
-29 550 |
-29 180 |
|||
참고 : 요청시 기타 자료를 사용할 수 있습니다.
|
