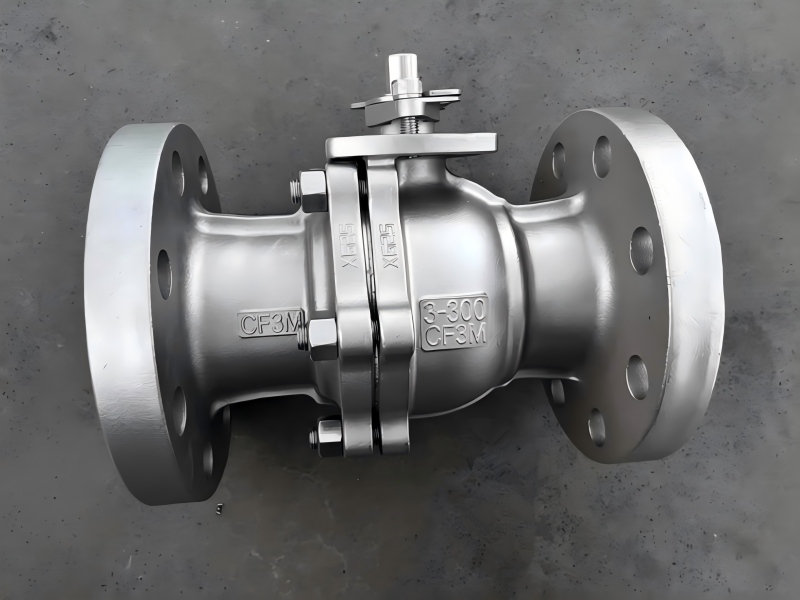

스테인레스 스틸 볼 밸브본체는 일반적으로 SS304, SS304L, SS316, SS316L, SS2205(S31803) 및 SS2507(S32750) 이중 스테인리스 스틸을 사용합니다. 밸브 시트는 대부분 PTFE(Polytetrafluro에틸렌), PPL(Poly-p-phenylene), PEEK(Polyetheretherketone) 등 고분자 고분자 재료로 만들어져 밀봉 성능이 좋습니다. 수동, 웜기어, 공압, 전기 또는 유압 작동을 통해 기체 또는 액체 매체를 운반하기 위한 파이프라인에 사용됩니다.
해안 정유소의 정기 유지보수 검사 중에 기술자들은 염소 함유 매체를 전달하는 파이프라인의 볼 밸브 본체에서 미세한 균열을 발견했습니다. 테스트 결과 염화물 응력 부식 균열이 발생한 것으로 나타났습니다. 사용한 지 3년도 채 되지 않은 이 밸브는 심각한 안전사고를 일으킬 뻔했다.
이는 석유화학 산업이 밸브 선택 시 직면할 수 있는 실제 위험이며, 적절한 재료와 씰링 솔루션을 선택하는 것이 이러한 위험에 대한 첫 번째 방어선입니다. 이 기사에서는 석유화학 산업의 특수한 작동 조건부터 시작하여 스테인리스 스틸 볼 밸브를 과학적으로 선택하는 방법을 자세히 설명합니다.
석유화학 산업에서 매체는 강한 부식성, 고온 및 고압 특성을 갖는 경우가 많으며 단일 "스테인리스 스틸"로는 안전성을 보장하기에 충분하지 않습니다. 다양한 스테인레스 스틸 볼 밸브에는 특정 적용 한계가 있으며 잘못된 재료 선택은 치명적인 결과를 초래할 수 있습니다. 다음은 다양한 스테인레스 스틸 재료의 내식성에 대한 분석입니다.
오스테나이트계 강철(304/316 시리즈): SS304와 SS304L의 주요 차이점은 탄소 함량입니다. SS304L은 탄소 함량이 낮아 용접 후 SS304L에 더 나은 내식성을 제공합니다. SS316 및 SS316L에는 몰리브덴(Mo)이 함유되어 있어 특히 염화물에 대한 내식성이 향상됩니다. 선택의 핵심은 매체의 염화물 이온 함량과 산성도, 용접 후 입계 부식에 대한 저항성 필요성을 고려하는 것입니다(L 유형 선택).
듀플렉스 스테인리스강(2205/2507 시리즈): 높은 수준의 크롬, 니켈 및 몰리브덴을 함유한 SS2205(S31803) 및 SS2507(S32750)은 뛰어난 강도와 내식성을 제공합니다. 주요 선택 기준은 석유화학 산업의 일반적인 위험인 염화물 응력 부식 균열(SCC)을 해결하고 더 높은 강도나 압력 기능이 필요한 응용 분야에 적용하는 것입니다.
재료 성능 비교:
| 재료 유형 | 일반 등급 | 염화물 응력 부식 균열 저항 | 적용 가능한 온도 범위 | 주요 응용 시나리오 |
| 표준 오스테나이트계 | 304/L | 약한 | -196℃~400℃ | 일반 물, 증기, 공기 시스템 |
| 몰리브덴 강화 오스테나이트계 | 316/L | 중간 | -196℃~400℃ | 해수, 염화물 함유 매체, 약산성 환경 |
| 표준 이중 강철 | 2205 | 강한 | -50℃~300℃ | 석유화학 염화물 함유 매체, 석유 및 가스 생산수 |
| 슈퍼 듀플렉스 스틸 | 2507 | 매우 강력함 | -50℃~300℃ | 고농도 염화물, 강산성 환경 |
재료 선택이 밸브의 첫 번째 방어선이라면 씰링 시스템은 "누출 제로"를 보장하는 마지막 방어선입니다. 석유화학산업에서 누출은 물질적 손실을 의미할 뿐만 아니라 안전 및 환경사고로 이어질 수 있습니다.
당사의 다층 씰링 시스템은 다양한 작동 조건에 맞는 맞춤형 솔루션을 제공합니다.
첫 번째 레이어: 코어 씰링 기술: 강화된 PTFE, PPL 또는 PEEK 및 기타 폴리머 재료를 사용하여 매체 특성에 따라 가장 적합한 씰링 솔루션이 선택됩니다. PPL 소재는 290℃ 이상의 고온을 장기간 견딜 수 있어 기존 PTFE의 "저온 흐름" 문제를 해결합니다.
두 번째 레이어: 구조 강화 설계: 플로팅 볼 밸브는 매체 압력에 의존하여 자체 조임 밀봉을 달성합니다. 고정식 볼 밸브는 이중 피스톤 효과(DPE) 설계를 사용하여 시스템 압력을 활용하여 밀봉 효과를 향상시킵니다. 특수 탄성 로드 밸브 시트는 마모를 자동으로 보상하여 장기간 밀봉 효과를 유지합니다.
세 번째 계층: 화재 안전 시스템: API 607/6FA 표준을 준수하는 화재 안전 설계. 화재로 인해 소프트 씰이 소실되면 금속 간 2차 씰링 구조가 자동으로 맞물려 치명적인 누출을 방지합니다. 정전기를 지면에 전도시키기 위한 정전기 방지 장치도 포함되어 있습니다.
네 번째 층: 비상 안전 메커니즘: 분출 방지 스템 구조는 밸브 스템이 비정상적인 압력 하에서 배출되지 않도록 보장합니다. 자동 캐비티 압력 완화 기능은 매체의 열팽창으로 인한 압력 상승을 방지합니다.
진정한 신뢰성은 엄격한 제조 표준과 품질 관리 시스템을 바탕으로 구축됩니다. 우리의스테인레스 스틸 볼 밸브원자재부터 완제품까지 여러 품질 관리 단계를 거쳐 모든 밸브가 산업 표준을 충족하거나 초과하도록 보장합니다. 엄격한 표준 준수: 제품 설계 및 제조는 API 6D, API 608 및 ASME B16.34와 같은 국제 표준을 엄격하게 준수하는 동시에 GB/T 12237과 같은 국내 표준 요구 사항도 충족합니다.
다단계 테스트 및 검증: 각 밸브는 공장에서 출고되기 전에 쉘 강도 테스트(공칭 압력의 1.5배) 및 밀봉 성능 테스트(양방향 밀봉 테스트)를 포함하여 엄격한 테스트를 거칩니다.
석유화학 산업의 복잡한 운영 조건으로 인해 밸브 공급업체는 표준 제품뿐만 아니라 맞춤형 솔루션도 제공해야 합니다. 우리는 석유화학 산업의 특정 요구 사항을 충족하기 위해 일련의 전문적인 구성 옵션을 개발했습니다.
황 부식 환경의 경우: 당사는 황 응력 부식에 강한 재료를 제공하고 특수 열처리 공정을 통해 황화물 응력 부식 균열에 대한 재료의 민감성을 줄입니다.
저온 조건용: LNG와 같은 응용 분야의 경우 극저온 공정으로 처리된 재료와 특별히 설계된 저온 밀봉 구조를 사용하여 -196°C만큼 낮은 환경에서도 안정적인 작동을 보장합니다.
고주파 작동용: 빈번한 개폐가 필요한 응용 분야의 경우 저토크 설계와 내마모성 강화 밀봉 재료를 사용하여 밸브 수명을 크게 연장합니다.
