산업용 파이프라인 시스템에서는플랜지 볼 밸브플랜지 게이트 밸브와 플랜지 게이트 밸브는 둘 다 일반적으로 사용되는 밸브이지만 핵심 차이점은 폐쇄 요소에 있습니다. 볼 밸브는 구를 폐쇄 부분으로 활용하여 밸브 중심선을 중심으로 90도 회전하여 파이프라인을 열거나 닫습니다. 그 중 JIS(일본 산업 표준)에 따라 설계 및 제조된 JIS 플랜지 볼 밸브는 컴팩트한 구조, 안정적인 밀봉, 쉬운 작동으로 인해 물, 오일, 증기, 화학 물질, 천연 가스 등 다양한 매체에 널리 사용되며 다양한 작업 조건 요구 사항을 충족합니다.

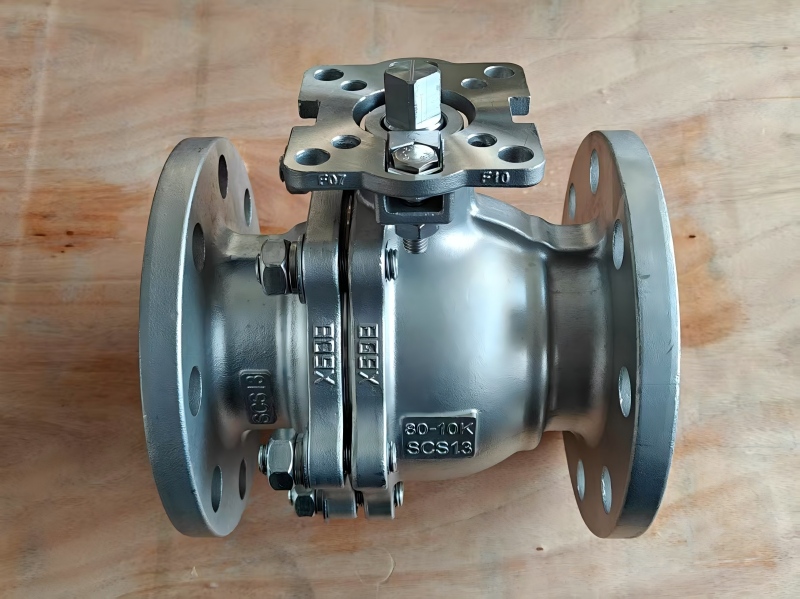

JIS 플랜지 볼 밸브는 주로 밸브 본체, 보닛, 볼, 스템, 시트 및 밀봉 링과 같은 주요 구성 요소로 구성됩니다. 핵심 작동 원리는 스템을 회전시켜 볼을 90도 회전시켜 볼의 구멍을 파이프라인과 정렬하거나 수직으로 만들어 매체의 흐름을 허용하거나 차단하는 것입니다. 시트와 볼 사이에 탄성 밀봉 링이 사용되어 스프링 예압과 매체 압력을 통해 양방향 밀봉이 이루어집니다. 스템은 파열 방지 설계가 특징이며 자동 패킹 압축 구조를 갖추고 있어 장기간 밀봉 신뢰성을 보장합니다. 또한 씰링 표면 사이에 윤활유를 주입하면 유막이 형성되어 씰링이 향상될 뿐만 아니라 작동 토크도 크게 감소됩니다.
조파이, 전문 제조업체가 다년간의 기술 경험을 바탕으로 JIS 플랜지 볼 밸브를 최적화했습니다.
1. 듀얼 립 씰 시트: 씰링 성능을 향상시키고 적용 매체의 범위를 넓히며 작동 토크를 줄입니다.
2. 분출 방지 스템 설계: 바닥에 장착되는 구조는 스템이 압력 하에서 튀어나오는 것을 방지하고 내장된 PTFE 가이드 부싱이 마찰을 줄여 보다 원활한 작동을 보장합니다.
3. 화재 안전 및 정전기 방지 설계: 안전성 향상을 위해 API 607 표준을 준수합니다. 옵션인 하이 플랫폼 설계를 통해 액추에이터를 직접 장착할 수 있습니다.
설계 및 제조: JIS B2071, BS5351
면간 치수: JIS B2002
연결 플랜지: JIS B2212, B2214
시험 및 검사: JIS B2003
화재 안전 표준: API 607
| 목 | 설명 |
| 공통 모델 | Q41, Q47 등 |
| 본체 재질 | WCB, A105, F304, F316, LCB, CF8, CF8M, CF3, CF3M 등 |
| 크기 범위 | DN15 – DN350(½인치 – 14인치) |
| 압력 범위 | 5K, 10K, 20K, 63K |
| 온도 범위 | -29°C ~ 350°C (재료에 따라 다름) |
| 작동 방법 | 수동, 기어, 전기, 공압 |
밸브 성능과 서비스 수명을 보장하려면 설치 중에 다음 단계를 따르십시오.
설치 전 배관을 깨끗이 청소하여 이물질이 남지 않도록 하십시오.
밸브 표시를 확인하고 완전 개방/폐쇄 테스트를 수행합니다.
밸브 플랜지를 파이프라인 플랜지와 정렬하고 볼트를 고르게 조입니다.
액추에이터(예: 공압식, 전기식)는 지정된 방향으로 설치되어야 합니다.
설치 후 밸브를 여러 번 작동하여 원활하고 구속력 없는 작동을 확인하십시오.
파이프라인 요구 사항에 따라 씰링 성능 테스트를 수행합니다.
자세한 내용은JIS 플랜지 볼 밸브사양, 가격 및 맞춤형 솔루션에 대한 전문적인 선택 지원 및 기술 문서를 원하시면 당사에 문의하십시오. 당사는 JIS, API, DIN 및 기타 표준을 준수하는 밸브를 제공하며 특정 작업 조건에 따라 가장 적합하고 비용 효율적인 밸브 구성을 권장할 수 있습니다.
