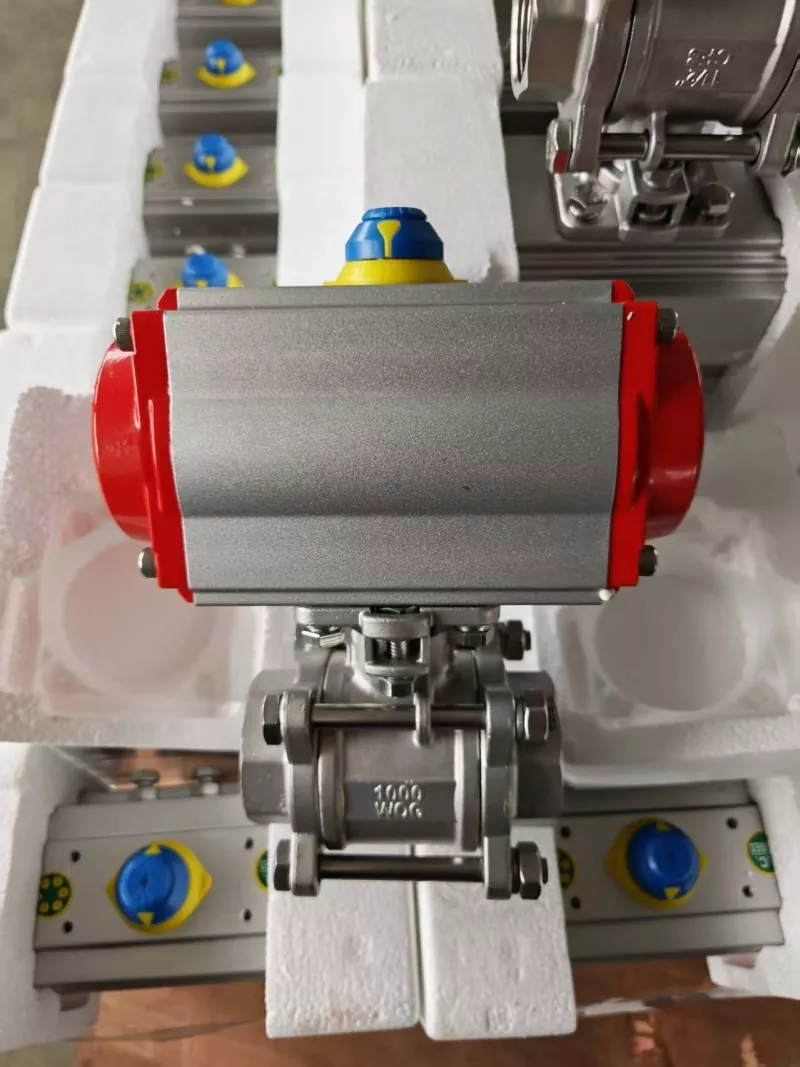

3피스 공압 볼 밸브 - 정밀 제어, 누출 제로, 스마트 자동화

그만큼3피스 공압 볼 밸브견고한 3피스 본체 구조와 소형 고주기 공압 액추에이터를 결합합니다. 온/오프 및 변조 제어 애플리케이션용으로 설계된 이 밸브는 까다로운 프로세스 환경에서 누출이 없고, 압력 강하가 낮으며, 긴 서비스 수명을 제공합니다.

PTFE 소프트 씰 또는 금속 하드 씰과 함께 사용 가능하고 단동(스프링 리턴) 또는 복동 액추에이터와 호환되는 Joepai 3피스 공압 볼 밸브는 파이프라인 시스템에 유연한 자동화를 제공합니다.

주요 특징

작동 원리 – 공압식 액추에이터 작동

공압식 액추에이터는 압축 공기를 사용하여 볼 밸브를 90° 회전시켜 열기/닫기 제어를 수행합니다. 다음은 복동식 및 단동식 액추에이터의 표준 작동 원리입니다.

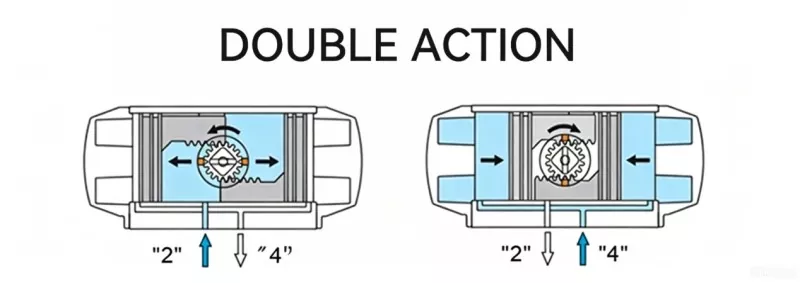

복동식 액추에이터(Air-to-Open / Air-to-Close)

스프링 없음 – 작동하려면 양쪽에 공기 공급이 필요합니다.

다이어그램 설명(복동식):

포트 2 = 밸브 열기를 위한 흡입 – 압축 공기가 두 개의 피스톤을 분리하여 구동

포트 4 = 밸브를 닫기 위한 흡입 – 압축 공기가 두 개의 피스톤을 중앙으로 구동합니다.

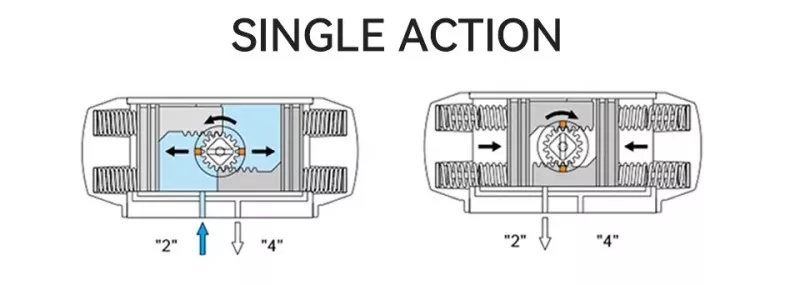

단동식 액추에이터(스프링 리턴 – 평상시 닫힘)

스프링은 공기 공급이 중단될 때 안전 장치를 제공합니다.

다이어그램 설명(단동):

포트 2 = 밸브를 열기 위한 흡입 – 공기 압력이 스프링을 압축하여 피스톤을 바깥쪽으로 이동시킵니다.

포트 4(또는 스프링 챔버) = 포트 2에서 공기가 배출되면 스프링 힘이 피스톤을 닫힌 위치로 되돌립니다.

Joepai 3피스 공압 볼 밸브를 선택하는 이유는 무엇입니까?

1. 정밀 밀봉 – 누출 없음

정적 누출률 ≤0.0005ml/h, ANSI Class VI 표준을 충족합니다. 일반 매체용 PTFE 소프트 씰, 고온 또는 연마성 매체용 금속 하드 씰.

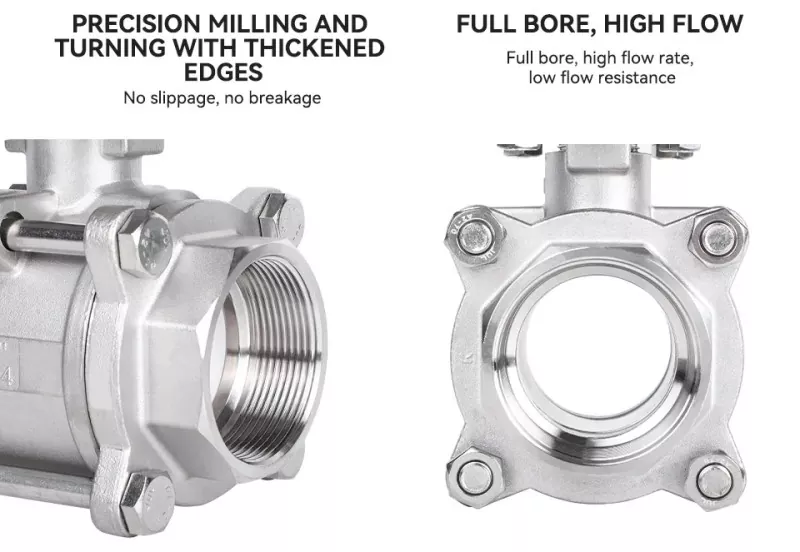

2. 유선형 디자인 – 압력 강하 최소화

완전 내경 설계는 직선에 가까운 흐름 경로를 제공하여 시스템 압력 손실을 줄이고 펌핑 에너지를 절약합니다.

3. 우수한 내식성

본체 재질: 탄소강, WCB, SS304, SS316L. 특수 부식 방지 처리를 통해 물, 오일, 가스 및 약한 부식성 매체의 사용 수명을 연장합니다.

4. 정밀도 및 지능(선택 사항)

포지셔너 - 변조 제어용 4-20mA 신호, 정확도 ±0.1%

리미트 스위치 – 열림/닫힘 위치 피드백

솔레노이드 밸브 - 원격 온/오프 제어용 24V DC / 220V AC

FRL(필터, 조절기, 윤활기) – 깨끗하고 조절된 공기 공급

5. 예측 유지 관리(스마트 옵션)

통합 지능형 ​​모니터링은 최대 180시간 사전 오류 경고를 제공하여 계획되지 않은 가동 중지 시간을 40% 이상 줄입니다.

기술 사양

응용

석유화학 및 화학처리

도시 가스 전송

물 및 폐수 처리

발전

식품 및 의약품(위생 버전 이용 가능)

야금 및 산업용 유체 제어

서비스 및 지원

문의하기

신뢰할 수 있는 솔루션으로 프로세스를 자동화할 준비가 되었습니다.3피스 공압 볼 밸브?

이메일:sales@joepaivalve.com

핫라인:+86 19957707725

지금 견적을 요청하세요. 매체, 압력, 온도 및 필수 액세서리(솔레노이드 밸브, 리미트 스위치, 포지셔너, FRL)를 알려주십시오.
