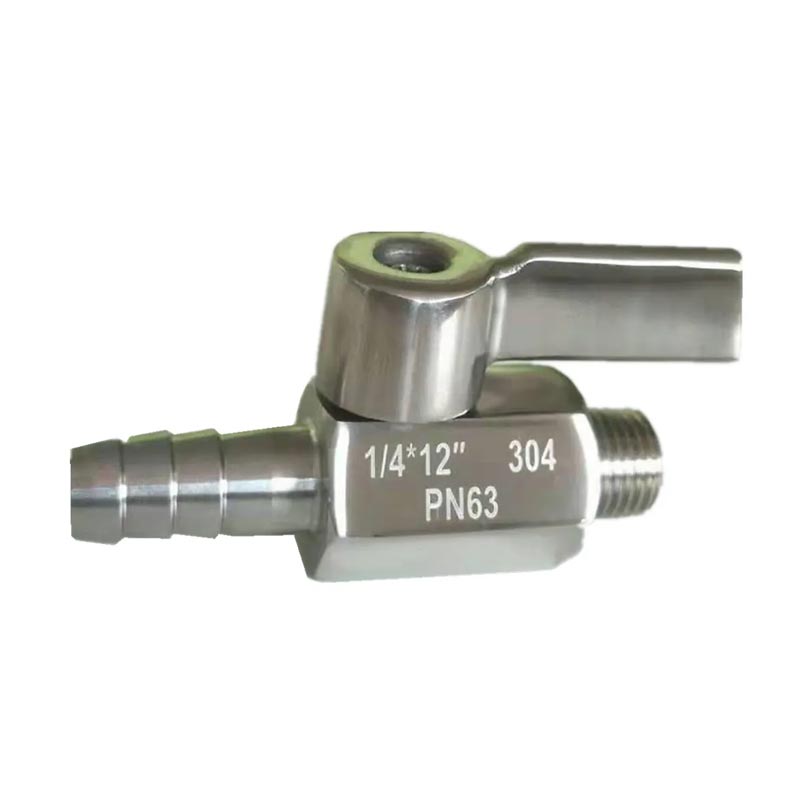

스테인레스 스틸 스레드 니플 호스 미니 볼 밸브

JOEPAI 내구성이 뛰어난 스테인레스 스틸 스레드 니플 호스 미니 볼 밸브(수나사 및 호스 바브 포함)는 정밀 주조를 통해 제조됩니다. 신뢰할 수 있는 밀봉 성능을 특징으로 하는 이 제품은 견고한 나사형 피팅과 유연한 호스 시스템 사이를 안정적으로 연결합니다. 일체형 디자인으로 추가 어댑터가 필요하지 않습니다. 공압 장비, 실험실 장비 및 소형 청소 기계에 널리 적합합니다. SS304 및 SS316 재질로 제공되며 표준 사양은 정기적으로 재고가 유지됩니다.

문의 보내기

제품 설명

JOEPAI 스테인레스 스틸 스레드 니플 호스 미니 볼 밸브는 견고한 스레드 배관 시스템과 유연한 호스 연결 사이에서 정밀하게 설계된 브리지 역할을 합니다. ISO 인증 시설에서 설계 및 제조된 이 밸브는 계측, 의료 장비, 마이크로 펌프 및 정밀 산업 시스템 전반에 걸쳐 중소 규모 흐름 제어 응용 분야에 없어서는 안될 구성 요소입니다.

제품 세부정보

특징	사양
디자인 특징	분출 방지 스템 디자인
조작	전체 실리카졸 매몰 주조
포트 유형	포트 축소
작업	핸들 작동식, 1/4회전
크기 범위	1/8" – 3/4"(DN6 – DN20)
재료 옵션	SS304(CF8) / SS316(CF8M)
압력 등급	1000WOG / 1000PSI / PN63
시트 재질	PTFE / RPTFE / PPL
마치다	표면 연마
작동 온도	-20℃-232℃
적합한 미디어	물, 기름, 가스, 공기
디자인 표준	ASME B16.34
스레드 끝	ANSI B1.20.1(NPT), BS21(BSP/BSPT), DIN 259/2999, ISO 228/7-1, JIS B0203
검사 및 테스트	API 598 / MSS SP-110 / EN 12266

제품특징

1. 통합 듀얼 엔드 연결: 수나사 + 다중 리지 호스 바브가 하나의 몸체에 있습니다. 추가 어댑터를 제거하고 잠재적인 누수 연결부와 BOM 비용을 줄입니다.

2. 소형 정밀 주조 스테인레스 스틸 본체, PN63 고압 등급, 기계 캐비닛 내부의 제한된 공간에 이상적입니다.

3.SS304/SS316 표준 소재, 옵션 SS304L/SS316L; 가스, 물, 경화학 매체용 황동 미니 밸브보다 내식성이 더 높습니다.

4. 세계 표준 강성 파이프 및 유연한 고무/PU 호스와 호환되는 미터법 미늘 및 영국식 스레드 크기를 결합했습니다.

5. 즉시 장착 가능한 설계로 장비 스레드 포트와 유연한 튜브를 직접 연결하여 OEM 제조업체의 조립 시간을 절약합니다.

6. 사이즈, 재질, 압력등급 등을 영구적으로 레이저 마킹하여 재고관리 및 해외검사가 용이합니다.

응용

JOEPAI 스테인레스 스틸 스레드 니플 호스 미니 볼 밸브는 다양한 산업 및 응용 분야에서 신뢰를 받고 있습니다.

산업 및 제조

- 공압 제어 시스템 및 계측 패널

-유압 및 윤활 시스템

-공정 장비 및 스키드 장착형 어셈블리

의료 및 실험실

-의료기기 및 분석기기

-실험실 가스 및 유체 제어

-제약 처리 장비

물과 환경

- 수처리 및 유통 시스템

- 관개 및 농업 장비

-담수화 플랜트

석유, 가스 및 화학

- 연료 및 가스 처리 시스템

-화학물질 주입 및 샘플링 지점

-부식성 매체 제어

Stainless Steel Threaded Nipple Hose Mini Ball Valve

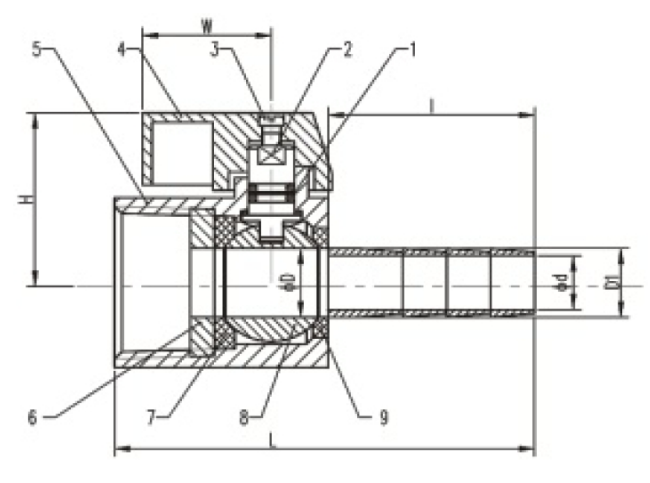

주요 부품 및 재료

JOEPAI는 스테인레스 스틸 스레드 니플 호스 미니 볼 밸브에 대한 포괄적인 OEM 맞춤 서비스를 제공합니다. 우리는 모든 응용 분야에 고유한 요구 사항이 있다는 것을 이해하고 있으며 우리 엔지니어링 팀은 귀하의 정확한 사양에 맞는 솔루션을 제공할 준비가 되어 있습니다.

아니요.	부품명	재료
1	O-링	NBR	NBR
2	줄기	SS304	SS316
3	볼트	SS304	SS304
4	핸들	알루미늄 합금/CF8	알루미늄 합금/CF8
5	몸	CF8	CF8M
6	캡	CF8	CF8M
7	볼시트(A)	PTFE	PTFE
8	공	SS304	SS316
9	볼시트(B)	PTFE	PTFE

주요 치수

크기	1/8" 1/4" 3/8"				1/2”					3/4”
D	7	7	7	7	9.2	9.2	9.2	9.2	9.2	15	15
H	26.5	26.5	26.5	26.5	28.3	28.3	28.3	28.3	28.3	32	32
W	22.8	22.8	22.8	22.8	22.8	22.8	22.8	22.8	22.8	22.8	22.8
L	48.5	48.5	48.5	50.5	52.5	54.5	58.5	58.5	59	66	69
d	5	5	5	6.5	5	6.5	8	9	9.5	10	12.5
l	18.5	18.5	18.5	20.5	18.5	20.5	25	25	25	25	28
D1	Φ7	Φ8	Φ10	Φ12	Φ8	Φ10	Φ12	Φ14	Φ16	Φ16	Φ20
