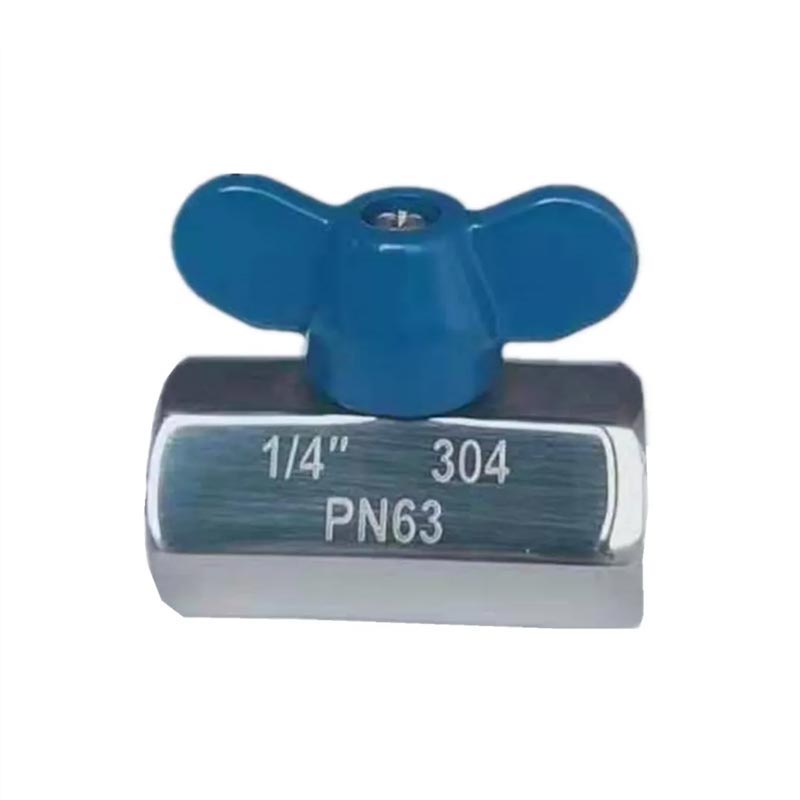

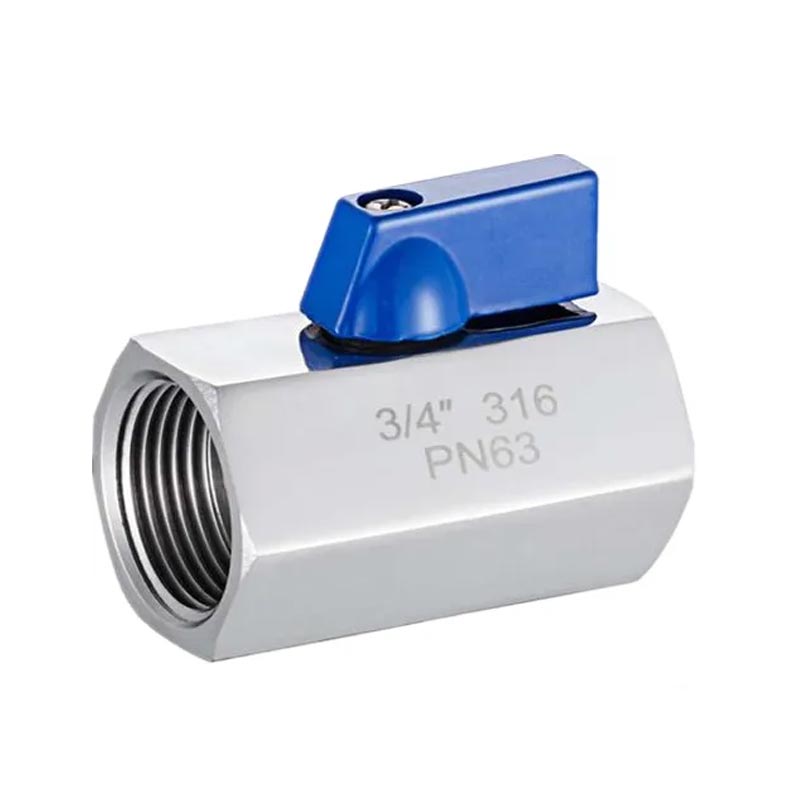

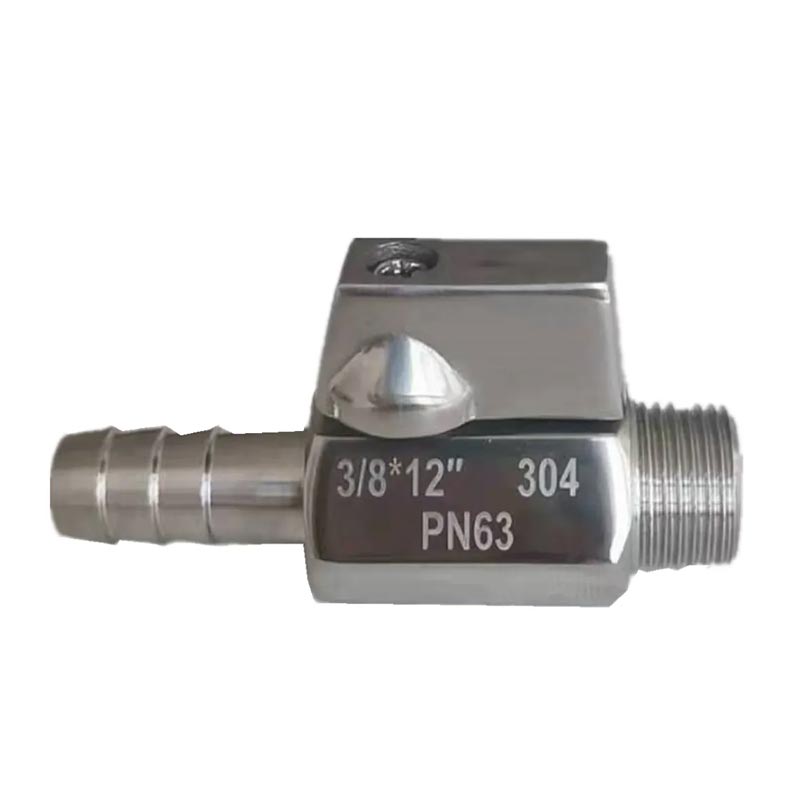

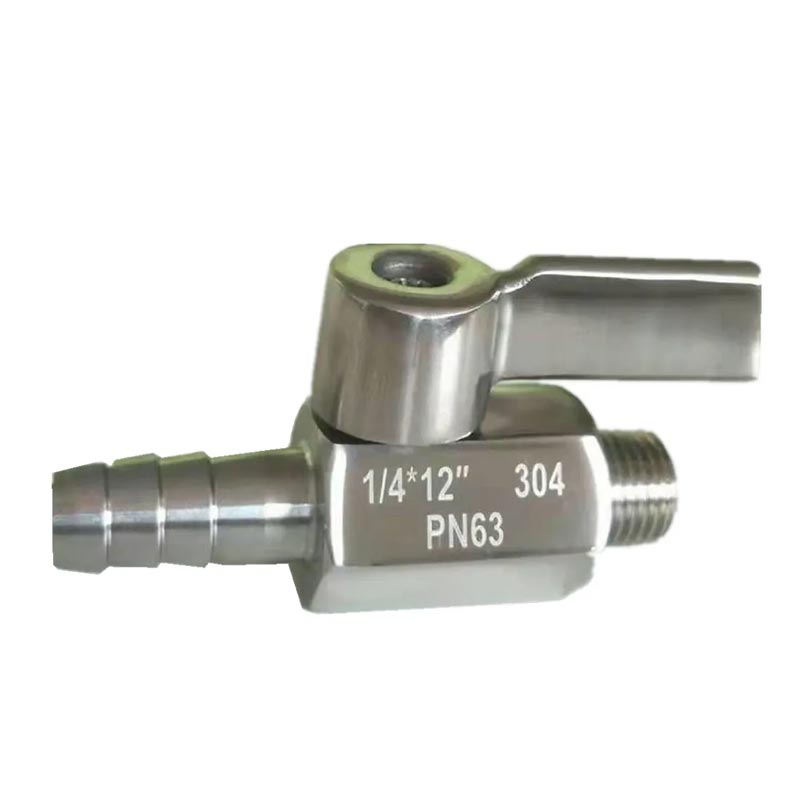

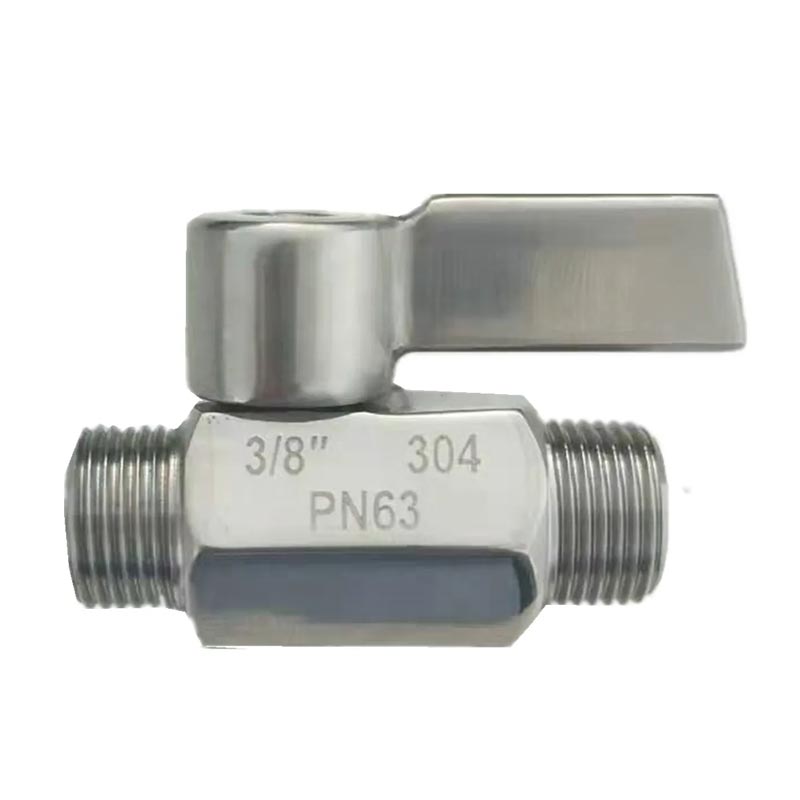

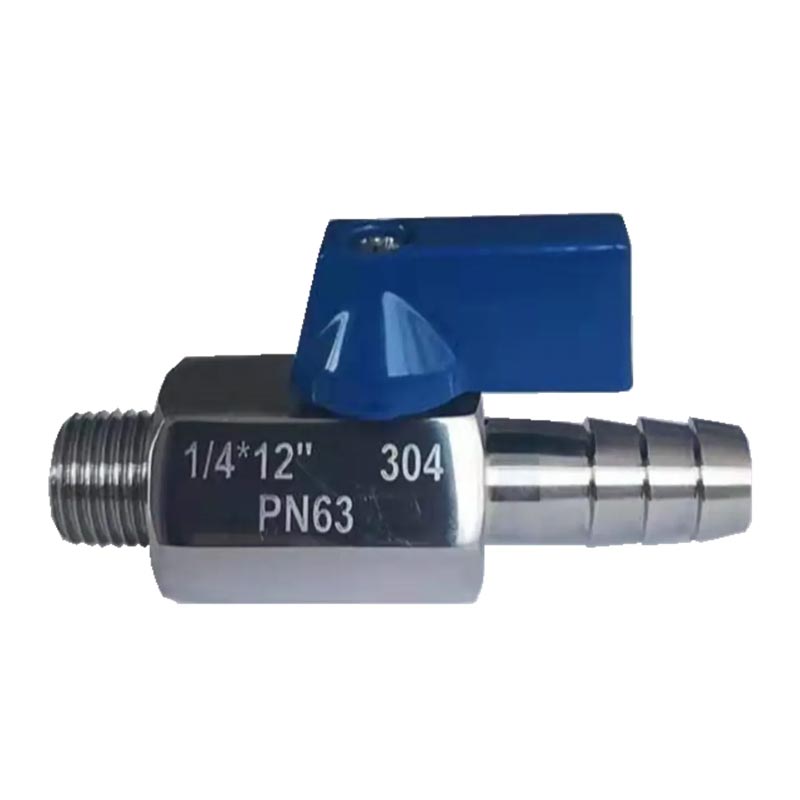

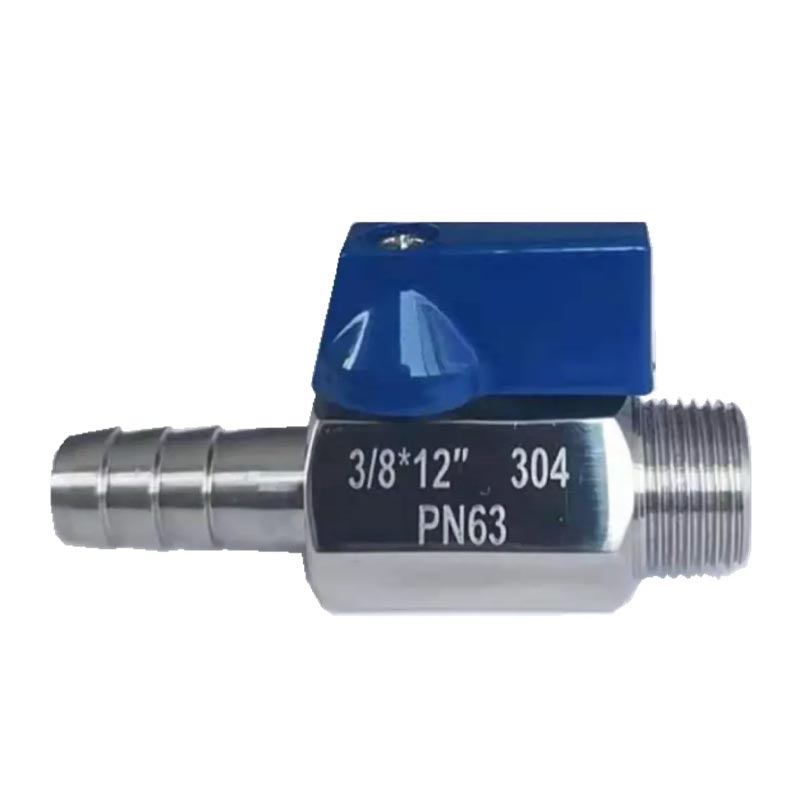

Joepai 내구성 스테인리스 스틸 미니 볼 밸브는 효율적인 유체를 달성하기위한 "소량, 대규모 성능"의 개념 컴팩트 한 공간에서 제어하여 이상적인 개구부 및 폐쇄 선택입니다. 정밀 유체 시스템.
스레드 스테인레스 스틸 미니 볼 밸브는 공을 사용하는 밸브입니다. 개구부 및 마감 멤버로서 원형 채널. 공은 회전합니다 밸브 스템은 개구부 및 마감 동작을 달성합니다. 개방 및 닫는 멤버는 축을 중심으로 회전하는 천공 된 공입니다. 개방 및 폐쇄 목적을 달성하기 위해 채널에 수직 채널.
우리의 미니 볼 밸브가 중요합니다 작은 규모, 경량 및 신뢰할 수있는 밀봉. 앞으로 지능의 개발 추세와 함께 환경 보호, 에너지 절약 및 높은 정밀도 응용 프로그램 전망은 훨씬 더 넓을 것입니다.
크기 : 1/8 "-1"(DN6 ~ DN25)
작업 압력 : 1000wog (PN63)
블로우 아웃 증명 줄기/감소 포트
연산자 : 레버
투자 캐스팅
재료 표준 :
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308
시트 재료 : Ptfe rptfe
마감 : 표면 연마
작업 온도 : -20C-232 ℃
적합 : 중간 : 물, 기름, 가스
설계 표준 : ASME B16.34
나사산 끝 : ANSIB.20.1 (NPT) : BS21; DIN2999/259; IS0228/1; JISB03; IS07/1
검사 및 테스트 : API598/MSS SP-110/EN 12266
물, 오일, 가스 및 특정 부식성 액체 (W.O.G)
도시 건설, 화학 물질,와 같은 산업에 사용되는 장비 야금, 석유, 제약, 음식, 음료, 환경 보호 등

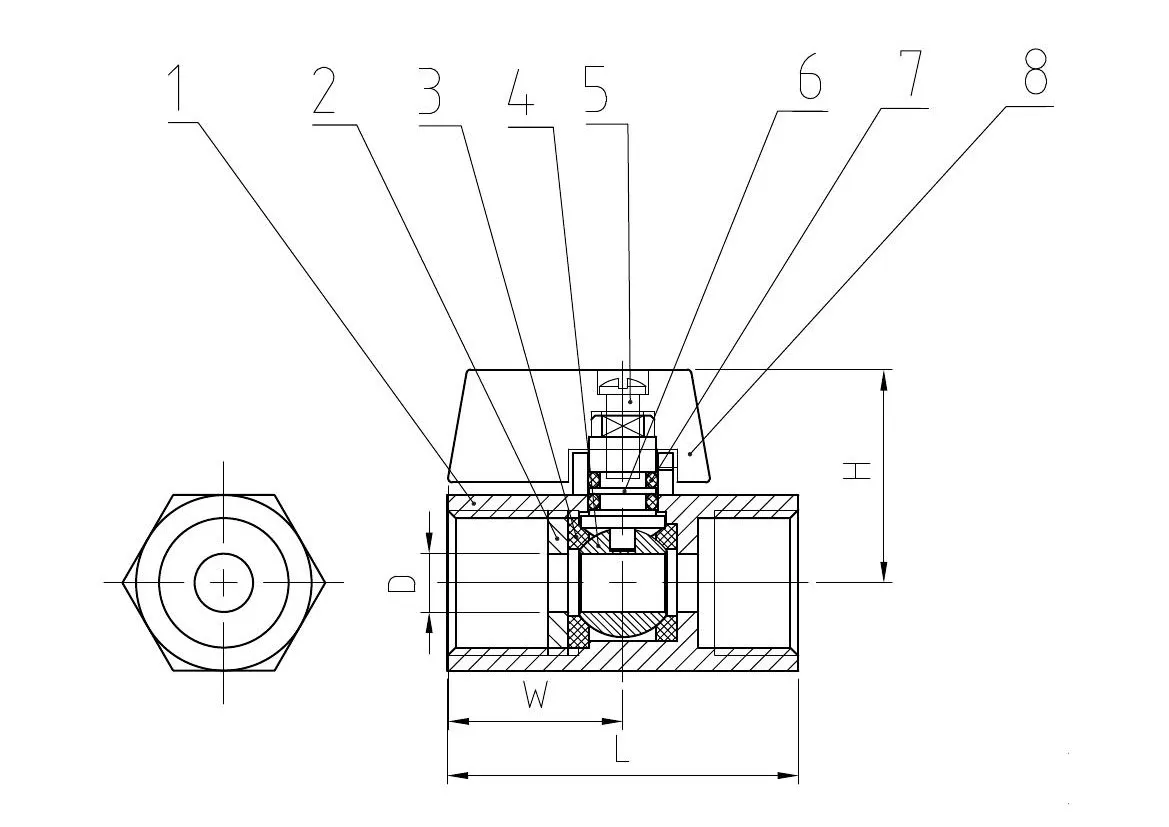

| 아니요. | 부품 이름 | 재료 | |
| 1 | 몸 | CF8 | CF8M |
| 2 | 캡 | CF8 | CF8M |
| 3 | 좌석 | ptfe | ptfe |
| 4 | 공 | SS304 | SS316 |
| 5 | 볼트 | SS304 | SS304 |
| 6 | 줄기 | SS304 | SS316 |
| 7 | O- 링 | NBR | NBR |
| 8 | 핸들 | 알루미늄 합금 | 알루미늄 합금 |
| DN | G | D | L | W | H |
| 6 | 1/8 " | 7 | 42 | 22.8 | 26.5 |
| 8 | 1/4 " | 7 | 42 | 22.8 | 26.5 |
| 10 | 3/8 " | 7 | 42 | 22.8 | 26.5 |
| 15 | 1/2 " | 9.2 | 46 | 22.8 | 28.3 |
| 20 | 3/4 " | 12.5 | 54 | 22.8 | 31.5 |
| 25 | 1 " | 15 | 65 | 22.8 | 34 |
