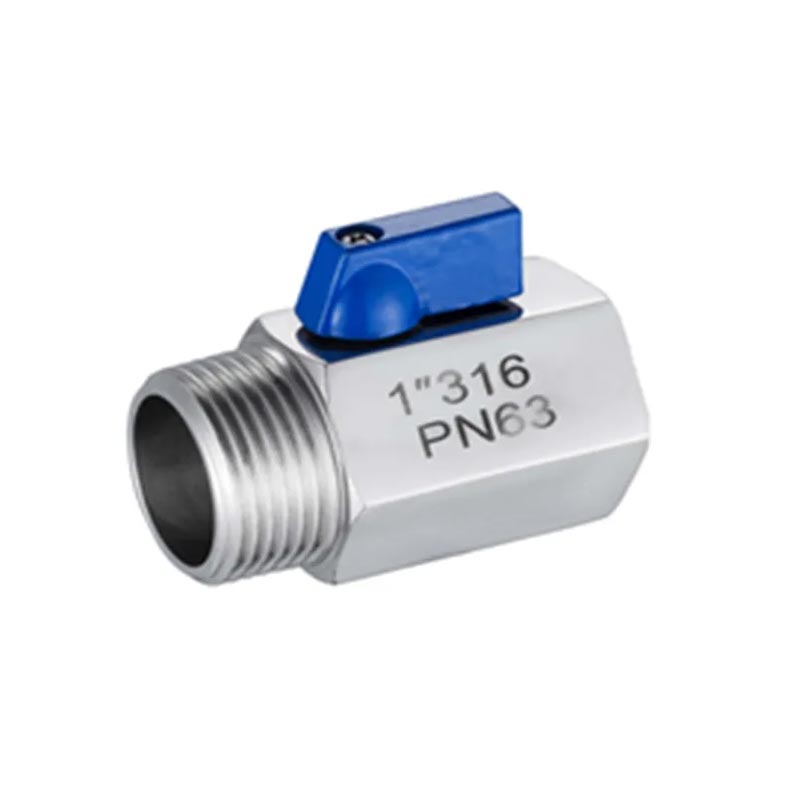

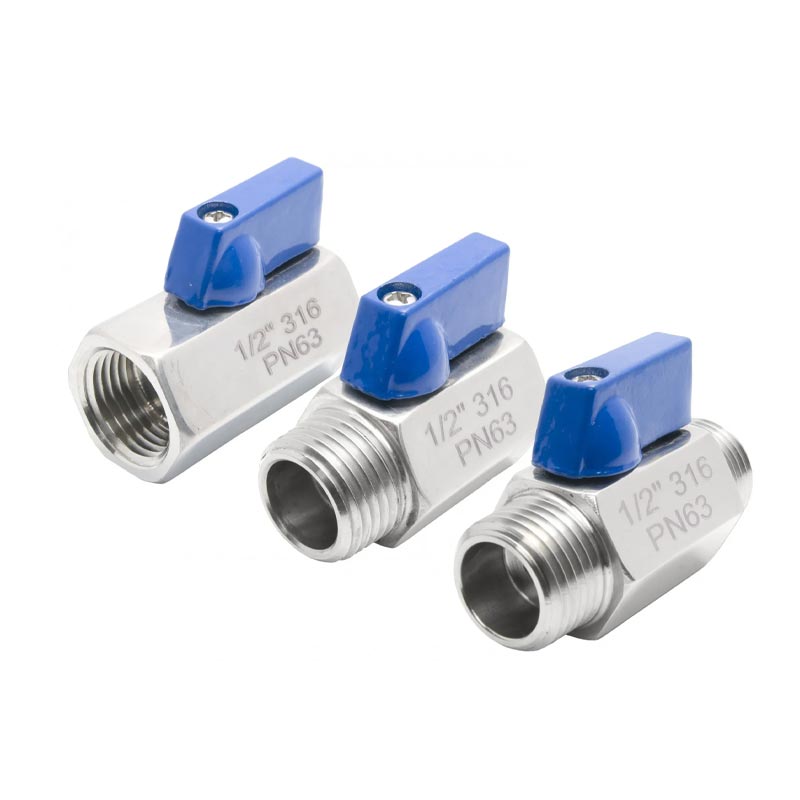

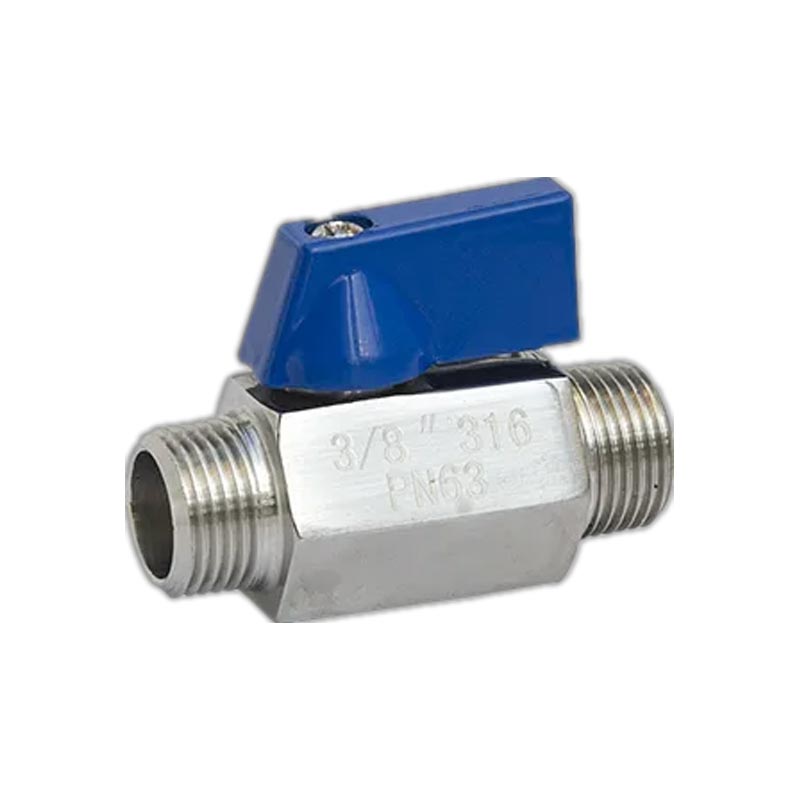

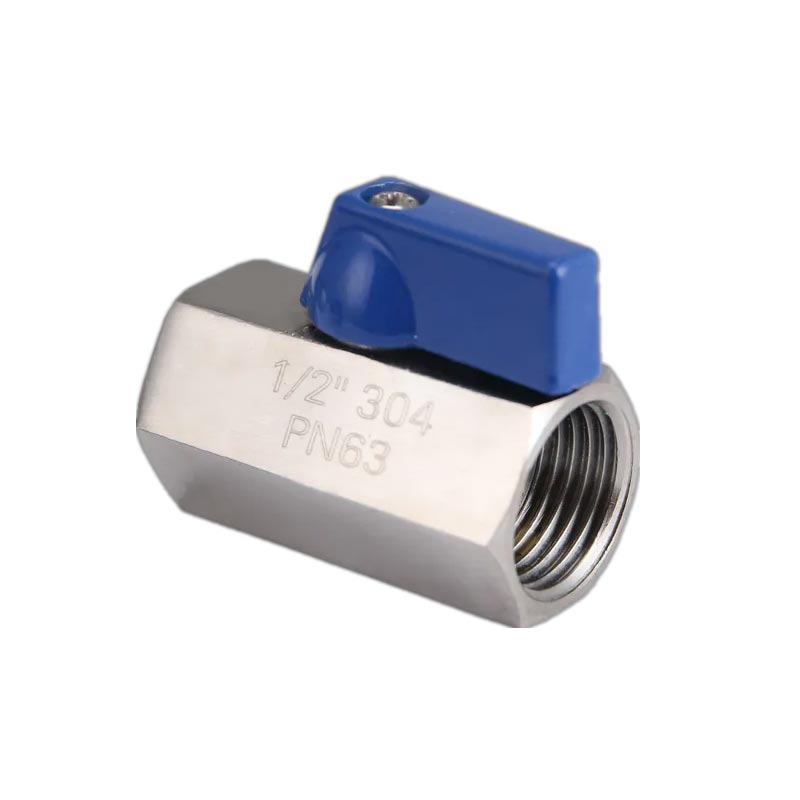

JOEPAI 스테인레스 스틸 스레드 미니 볼 밸브는 표준 볼 밸브의 단순한 축소 버전이 아니라 소형 장비 및 저유량 응용 분야용으로 특별히 제작된 정밀 제어 요소입니다. 일체형 본체의 매몰 주조를 통해 제조된 이 제품은 DN6 ~ DN25(1/8" ~ 1")의 공칭 보어 크기를 포괄하며 다양한 내식성 요구 사항을 수용하기 위해 SS304 및 SS316 재질로 제공됩니다. 표준 볼 밸브의 핵심 장점(90° 빠른 작동, 거의 0에 가까운 흐름 저항, 안정적인 밀봉)을 유지하면서 크기, 무게 및 설치 공간을 크게 줄입니다. 작동 안전을 위한 파열 방지 스템, 장기적으로 누출이 없는 성능을 위한 PTFE 시트, NPT, BSPP, BSPT를 포함한 여러 스레드 표준 지원과 같은 기능은 글로벌 배관 시스템에 유연한 통합을 보장합니다. 실험실 장비, 마이크로 공기 압축기, 식수 라인 또는 자동화 제어 패널에 사용되는 JOEPAI 미니 볼 밸브는 공간이 가장 제한된 환경에서도 안정적이고 신뢰할 수 있는 산업용 등급 차단 제어 기능을 제공합니다.
스테인리스강 미니 볼 밸브는 일반적으로 304(CF8) 또는 316(CF8M) 스테인리스강 본체로 제조되고 공칭 보어 크기가 DN6~DN25(1/8"~1")인 1/4회전 차단 밸브를 의미합니다.
핵심 기능은 원형 관통 구멍이 있는 구형 볼을 회전시켜 파이프라인을 열거 나 닫는 것입니다. 조절밸브가 아닌 차단밸브 카테고리에 속합니다.
표준 볼 밸브와 비교하여 설치 공간, 무게, 비용 및 작동 토크가 크게 최적화되어 모듈형 장비 및 소형 배관 시스템에 통합하는 데 특히 적합합니다.
실험실 정밀 기기: 가스 또는 미세유체량에 대한 On/Off 제어로 낮은 데드 볼륨(Dead Volume)과 오염 제로를 요구합니다.
마이크로 공기 압축기 및 공압 시스템: 낮은 토크와 긴 수명을 갖춘 고주파 사이클링.
식수 및 순수 장비: 316L 재질로 내부 보어가 광택 처리되어 중금속 용출을 방지합니다.
화학 분석기 및 제약 장비: 각종 약산, 알칼리에 대응하는 내식성 씰입니다.
산업생산과 일상생활의 미묘한 측면에는 종종 효율성과 품질을 결정하는 숨겨진 핵심 구성 요소 - 스테인레스 스틸 스레드 미니 볼 밸브. 유체의 중요한 구성원으로서 제어 시스템, 우리의 미니 볼 밸브는 절묘한 구조로 현대 산업에 없어서는 안될 부분, 효율적인 성능 및 광범위한 응용 프로그램. 이 기사는 미니 볼 밸브의 작동 원리를 알아보세요.
스테인레스 스틸 스레드 미니 볼 밸브는 이름에서 알 수 있듯이 볼 밸브 유형입니다. 크기와 구조가 컴팩트합니다. 작동 원리는 A의 작동 원리와 유사합니다. 관통 구멍이 있는 볼이 핵심 구성 요소인 일반 볼 밸브 (밸브 볼이라고 함) 회전하여 밸브를 열고 닫는 것입니다.
언제 구의 관통 구멍은 입구 및 출구와 정렬됩니다. 밸브, 유체가 원활하게 통과할 수 있고 밸브가 열린 상태에 있습니다. 켜기 반대로 구가 90도 회전하면 관통 구멍이 닫힙니다. 밸브 본체 양쪽의 밀봉면에 의해 유체가 절단됩니다. 꺼지고 밸브가 닫힙니다.
이 간단한 회전 동작은 쉬울 뿐만 아니라 작동할 뿐만 아니라 밀봉 성능도 우수하여 이상적입니다. 유체 흐름 제어를 위한 선택.

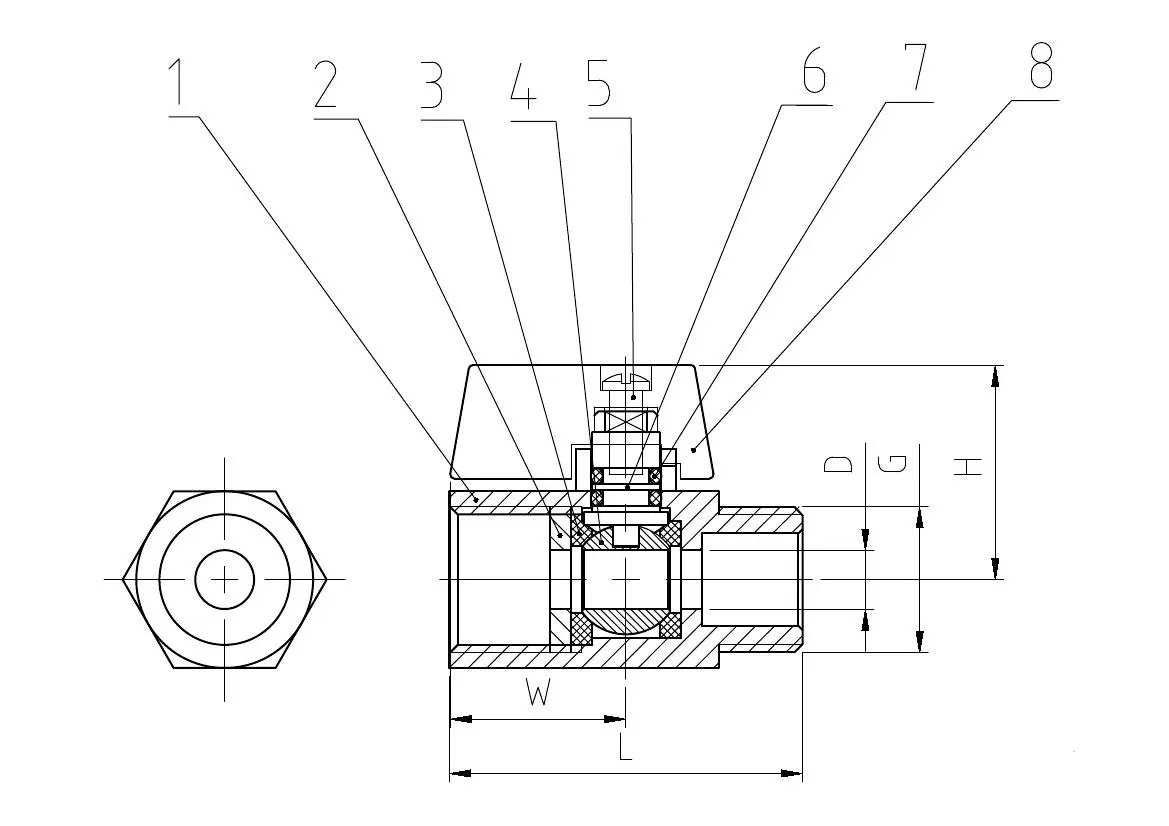

| 아니요. | 부품명 | 재료 | |
| 1 | 몸 | CF8 | CF8M |
| 2 | 캡 | CF8 | CF8M |
| 3 | 좌석 | PTFE | PTFE |
| 4 | 공 | SS304 | SS316 |
| 5 | 볼트 | SS304 | SS304 |
| 6 | 줄기 | SS304 | SS316 |
| 7 | O-링 | NBR | NBR |
| 8 | 핸들 | 알루미늄 합금/CF8 | 알루미늄 합금/CF8 |
| DN | G | D | L | W | H |
| 6 | 1/8" | 7 | 40 | 22.8 | 26.5 |
| 8 | 1/4" | 7 | 40 | 22.8 | 26.5 |
| 10 | 3/8" | 7 | 40 | 22.8 | 26.5 |
| 15 | 1/2" | 9.2 | 46 | 22.8 | 28.3 |
| 20 | 3/4" | 12.5 | 54 | 22.8 | 31.5 |
| 25 | 1" | 15 | 65 | 22.8 | 34 |
1. 이 미니 볼 밸브의 최대 작동 압력은 얼마입니까?
1000 WOG(PN63) 등급으로 물, 오일, 가스 및 대부분의 저중압 유체 시스템에 적합합니다.
2. SS304와 SS316 중에서 선택하는 방법은 무엇입니까?
SS304(CF8) - 일반 물, 오일 및 가스 응용 분야에 적합합니다.
SS316(CF8M) — 우수한 내식성을 제공하여 염화물, 해수 또는 산성 매체가 포함된 환경에 권장됩니다.
3. 어떤 스레드 표준이 지원됩니까?
NPT, BSPP, BSPT가 모두 지원됩니다. 주문 시 선호하는 사항을 지정해 주세요.
4. 작동 온도 범위는 무엇입니까?
표준 범위: -20°C ~ 200°C(-4°F ~ 392°F). PTFE 시트는 전체 범위에 걸쳐 안정적인 밀봉을 보장합니다.
고온 조건의 경우 최대 300°C까지 견딜 수 있는 PPL 시트를 사용할 수 있습니다.
5. 식수 시스템에 적합합니까?
예. SS316L + PTFE 소재 조합은 식수 라인에 적합합니다.
6. OEM 또는 ODM 맞춤화를 제공합니까?
예. 사용자 정의에는 핸들 스타일, 본체 조각, 길이 치수 및 스레드 유형이 포함됩니다.
도면이나 사양을 제공해 주시면 엔지니어링 팀이 24시간 이내에 기술 솔루션으로 응답해 드리겠습니다.
