조에파이스테인레스 스틸 모노 블록볼 밸브 액체와 가스의 정밀한 흐름 제어를 위해 특별히 설계되었습니다. 일체형 본체 구조로 높은 누출 견고성을 보장하고 용접 지점을 제거하여 누출 위험을 크게 줄입니다.
밸브 내부의 천공된 볼이 회전하여 흐름을 시작하거나 중지합니다. 작동은 레버를 통해 수동으로 수행하거나 액추에이터를 사용하여 자동으로 수행할 수 있습니다. 견고한 스테인레스 스틸 본체는 부식 및 마모에 대한 탁월한 저항성을 제공하여 최소한의 유지 관리로 오래 지속되는 성능을 보장합니다.
모노블록 볼 밸브는 산업 및 상업용 응용 분야, 특히 화학 물질을 운반하는 파이프라인에서 널리 사용됩니다.
일반적인 응용 분야는 다음과 같습니다.
∙ 수처리장
∙ 증기 라인 및 가압 가스 시스템
∙ 식품 및 음료 산업(위생적 디자인)
∙ 제약 및 석유화학 시설
∙ 해양 엔진 및 발전소
컴팩트한 모노블록 설계로 공간이 제한된 시스템에 쉽게 통합할 수 있으며 고온 및 고압에서도 안전한 작동이 보장됩니다.
스테인리스 스틸 모노블록볼 밸브중앙에 구멍이 있고 줄기를 통해 회전하는 구형 공이 들어 있습니다. 구멍이 파이프라인과 평행하게 정렬되면 흐름이 방출됩니다. 수직이 되면 흐름이 완전히 멈춥니다.
이 회전은 수동으로 수행하거나 자동 액추에이터를 사용하여 수행할 수 있습니다. 이 설계는 볼과 시트 사이의 높은 무결성 밀봉을 보장하여 갑작스러운 압력 변화에도 안전한 작동을 보장합니다.

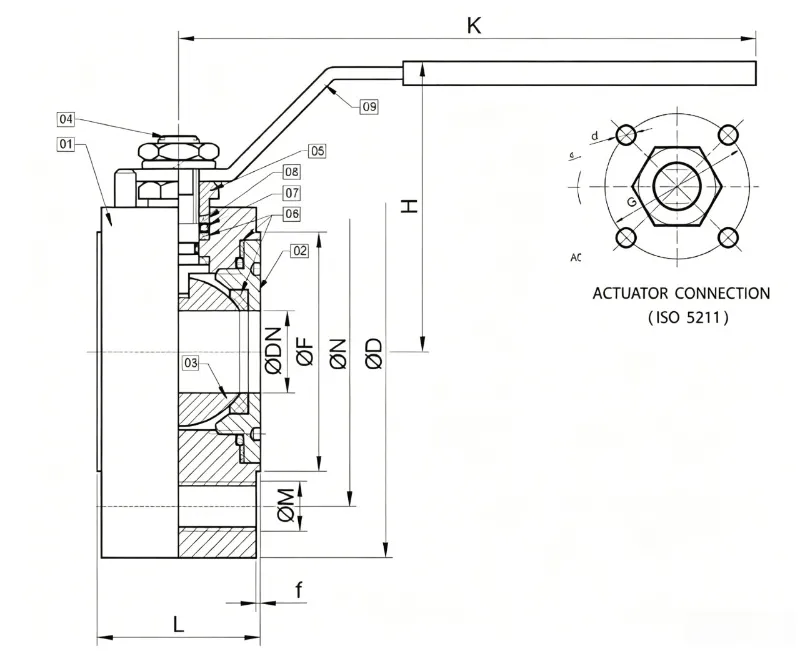

모노블록볼 밸브다양한 크기와 압력 등급으로 제공됩니다. 일반 사양은 다음과 같습니다.
|
매개변수 |
세부 |
|
본체 재질 |
AISI 304 / AISI 316 스테인레스 스틸 |
|
공 소재 |
AISI 304 / AISI 316 스테인레스 스틸 |
|
시트 재질 |
PTFE(테플론),RPTFE,PPL |
|
연결 유형 |
웨이퍼 플랜지 |
|
압력 등급 |
PN16 ~ PN40 |
|
크기 범위 |
DN15~DN200 |
|
온도 범위 |
-29°C ~ +250°C |
|
장착 표준 |
ISO 5211 준수(사용자 정의 가능) |
|
크기 |
|
|
|
|
|
|
PN16 |
PN40 |
|
|
|||||
|
NPS |
DN |
L |
K |
H |
ØD |
ØDN |
f |
에 |
ØM |
의 |
에 |
ØM |
의 |
G |
d |
|
1/2" |
15 |
38 |
155 |
80 |
87 |
15 |
2 |
65 |
M12x4 |
45 |
65 |
M12x4 |
45 |
36 |
M5 |
|
3/4" |
20 |
40 |
155 |
90 |
97 |
20 |
2 |
75 |
M12x4 |
58 |
75 |
M12x4 |
58 |
36 |
M5 |
|
1" |
25 |
45 |
175 |
100 |
107 |
25 |
2 |
85 |
M12x4 |
68 |
85 |
M12x4 |
68 |
42 |
M5 |
|
11/4" |
32 |
58 |
175 |
110 |
135 |
32 |
2 |
100 |
M16x4 |
78 |
100 |
M16x4 |
78 |
42 |
M5 |
|
11/2" |
40 |
65 |
240 |
120 |
145 |
40 |
3 |
110 |
M16x4 |
88 |
110 |
M16x4 |
88 |
50 |
M6 |
|
2" |
50 |
82 |
240 |
130 |
165 |
50 |
3 |
125 |
M16x4 |
102 |
125 |
M16x4 |
102 |
50 |
M6 |
|
21/2" |
65 |
103 |
300 |
140 |
177 |
65 |
3 |
145 |
M16x4 |
122 |
145 |
M16x8 |
122 |
70 |
M8 |
|
3" |
80 |
120 |
400 |
150 |
197 |
80 |
3 |
160 |
M16x8 |
138 |
160 |
M16x8 |
138 |
70 |
M8 |
|
4" |
100 |
140 |
400 |
165 |
230 |
100 |
3 |
180 |
M16x8 |
162 |
190 |
M20x8 |
162 |
102 |
M10 |
|
5" |
125 |
200 |
610 |
240 |
248 |
125 |
3 |
210 |
M16x8 |
188 |
220 |
M20x8 |
188 |
102 |
M10 |
|
6" |
150 |
235 |
610 |
260 |
298 |
150 |
3 |
240 |
M20x8 |
212 |
250 |
M22x8 |
218 |
125 |
M12 |
|
8" |
200 |
310 |
850 |
310 |
398 |
200 |
3 |
295 |
M20x12 |
268 |
320 |
M27x12 |
285 |
125 |
M12 |
우수한 누출 방지 – 용접점이 없다는 것은 잠재적인 누출 경로가 적다는 것을 의미합니다.
부식 및 내마모성 - 스테인리스 스틸 본체는 긴 사용 수명을 보장합니다.
낮은 유지 관리 - 모노블록 설계로 마모가 줄어들고 작동 수명이 연장됩니다.
빠른 작동 – 90° 회전으로 빠른 열기/닫기 주기가 가능합니다.
위생적이고 안전합니다. – 식품, 제약, 화학 공정에 이상적입니다.
비용 효율성 – 긴 서비스 수명과 낮은 운영 비용으로 시스템 효율성이 향상됩니다.
적합한 스테인레스 스틸 모노블록이 필요합니다볼 밸브당신의 지원서를 위해? 기술 지원, 맞춤형 솔루션 또는 시스템 요구 사항에 맞는 견적을 받으려면 당사 팀에 문의하세요.
-
