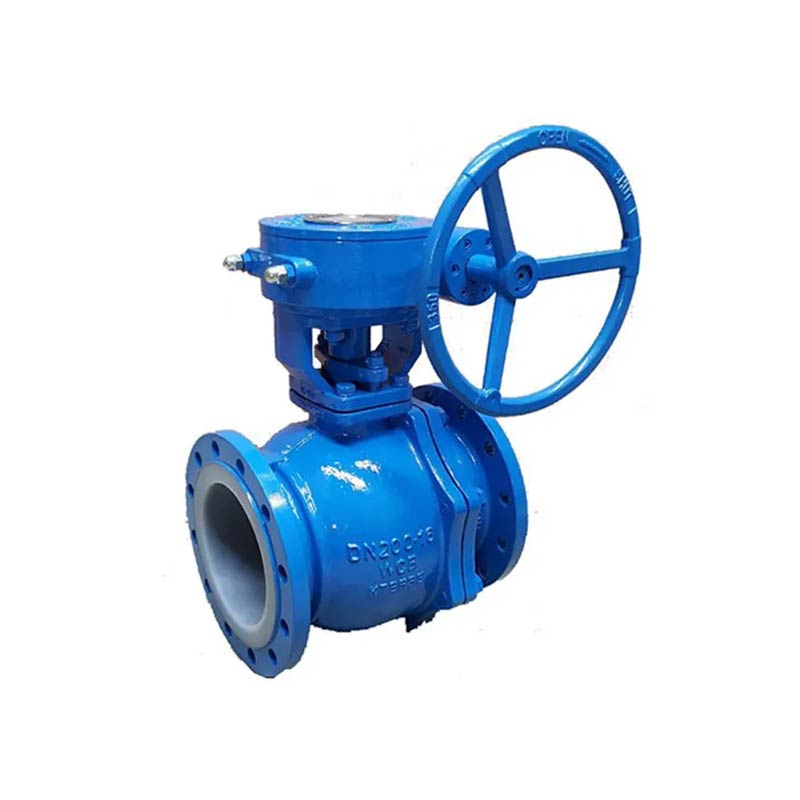

JOEPAI 내구성 기어 작동 주강 PTFE-PFA 라이닝 볼 밸브 PN16 및 플러그는 동일합니다. 밸브의 유형이지만 다른 한편으로는 개폐 장치의 개폐 장치 볼 밸브는 원형 구멍이 있는 볼로, 볼과 함께 회전합니다. 밸브의 개폐를 달성하는 막대
꼼꼼하고 다재다능한 전체 프로세스 품질 모니터링을 구현합니다.
테스트!
효율적인 내부 비용 관리로 비용은 절감되고 고객에게는 이익이 됩니다!
첨단 생산라인, 충분한 재고, 단축된 납기!

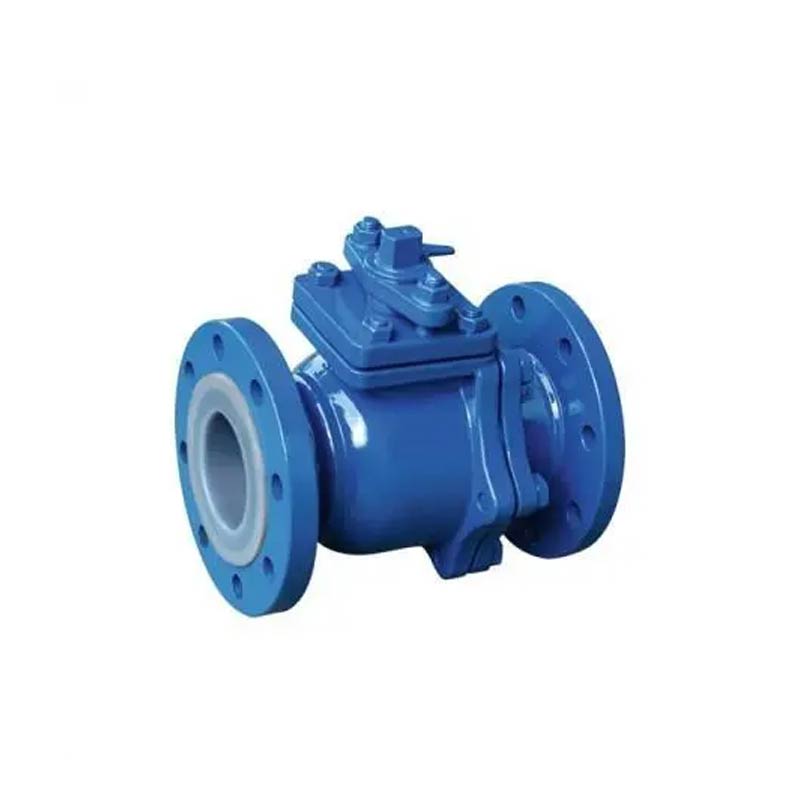

1.PTFE-PFA 라이닝 2PC 볼 밸브 PN16은 화학적 안정성이 높으며
퓨즈 알칼리 금속을 제외한 기타 심각한 부식성 매체에 사용
및 F 요소
2. 누출 제로를 보장하기 위해 전체 직경, 드리프트 볼 구조를 채택합니다.
전체 압력 범위에 걸쳐 밸브를 닫고 또한 사용됩니다.
파이프라인 유지보수를 위해
3. 밸브 주물 용 개폐 볼로드의 조합
충격과 압력을 제거하여 안전한 사용을 보장합니다.
4. 컴팩트하고 합리적인 구조와 최소한의 루멘 챔버로 인해
매체의 보유. 특수 성형 기술이 결합되어
밀봉 표면은 섬세하고 완벽합니다. 그리고 제로를 보장하기 위해 PTFE 패킹을 사용
밸브의 누출
5. 2피스 및 3피스 구조는 다양한 파이프라인에 적합합니다.
시스템 및 근무 조건. 3피스 볼 밸브는
밸브 본체를 양쪽에서 볼 수 있어 신속한 교체 및 유지 관리가 가능합니다.
파열 방지 스템 설계
레버작동/잠금장치/기어작동
투자 주조 기관
재료 표준: S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308
| 이름/재질 | WCB | CF8 | CF3 | CF8M | CF3M |
| 몸 | WCB | CF8 | CF3 | CF8M | CF3M |
| 볼/스템 | WCB | CF8 | CF3 | CF8M | CF3M |
| 안을 댄 | FEP/PFA/PO/PTFE | ||||
| 좌석 | PTFE / RPTFE | ||||
| 볼트/너트 | B7/2H | B8/8 | B8/8 | B8M/8M | B8M/8M |
| 설계 및 제조 표준 | HG/T3704, GB/T12237 | API 6D | ||
| FTF 치수 표준 | HG/T3704, GB/T12221 | ASME B16.10 | ||
| 플랜지 규격 | HG/T20592, GB/T9119 | ASME B16.5, JIS B2220 | ||
| 검사 및 시험기준 | HG/T13927, JB/T9092 | API 598 | ||
| 일반 직경 | DN15~DN350 | 1/2”~14” | ||
| 상압 | 1.0MPa | 1.6MPa | 150LB | |
| 시험압력 | 쉘 테스트 | 1.5MPa | 1.5MPa | 1.5MPa |
| 고압 테스트 | 1.1MPa | 1.1MPa | 1.1MPa | |
| 저압 테스트 | 0.6MPa | 0.6MPa | 0.6MPa | |
| 온도 범위 | FEP:-29℃~120℃, PFA:-29℃~180℃, PTFE:-29℃~150℃ | |||
| 적용 가능한 매체 | 강한 부식 매체: 염산, 질산, 불화수소산, 액체염소, 황산, 왕수 등등 | |||
| DN(mm | PNS (인치) | L | D | D1 | D2 | f | b | Z-Φd | 하다 | H |
| PN1.0MPa/1.6MPa | ||||||||||
| 15 | 1/2 | 140 | 95 | 65 | 45 | 3 | 15 | 4-14 | 140 | 90 |
| 20 | 3/4 | 140 | 105 | 75 | 55 | 3 | 17 | 4-14 | 140 | 100 |
| 25 | 1 | 150 | 115 | 85 | 65 | 3 | 17 | 4-14 | 180 | 105 |
| 32 | 1-1/4 | 165 | 140 | 100 | 75 | 3 | 19 | 4-18 | 180 | 120 |
| 40 | 1-1/2 | 180 | 150 | 110 | 85 | 3 | 19 | 4-18 | 225 | 140 |
| 50 | 2 | 200 | 165 | 125 | 100 | 3 | 21 | 4-18 | 225 | 150 |
| 65 | 2-1/2 | 220 | 185 | 145 | 120 | 3 | 21 | 4-18 | 360 | 160 |
| 80 | 3 | 250 | 200 | 160 | 135 | 3 | 21 | 8-18 | 420 | 215 |
| 100 | 4 | 280 | 220 | 180 | 155 | 3 | 23 | 8-18 | 420 | 240 |
| 125 | 5 | 320 | 250 | 210 | 185 | 4 | 24 | 8-18 | 520 | 250 |
| 150 | 6 | 360 | 285 | 240 | 210 | 4 | 26 | 8-23 | 520 | 290 |
| 200 | 8 | 400 | 340 | 295 | 265 | 4 | 26 | 8/12-23 | 240 | 340 |
| 250 | 10 | 450 | 395 | 350 | 320 | 4 | 28 | 12-23/26 | 240 | 380 |
