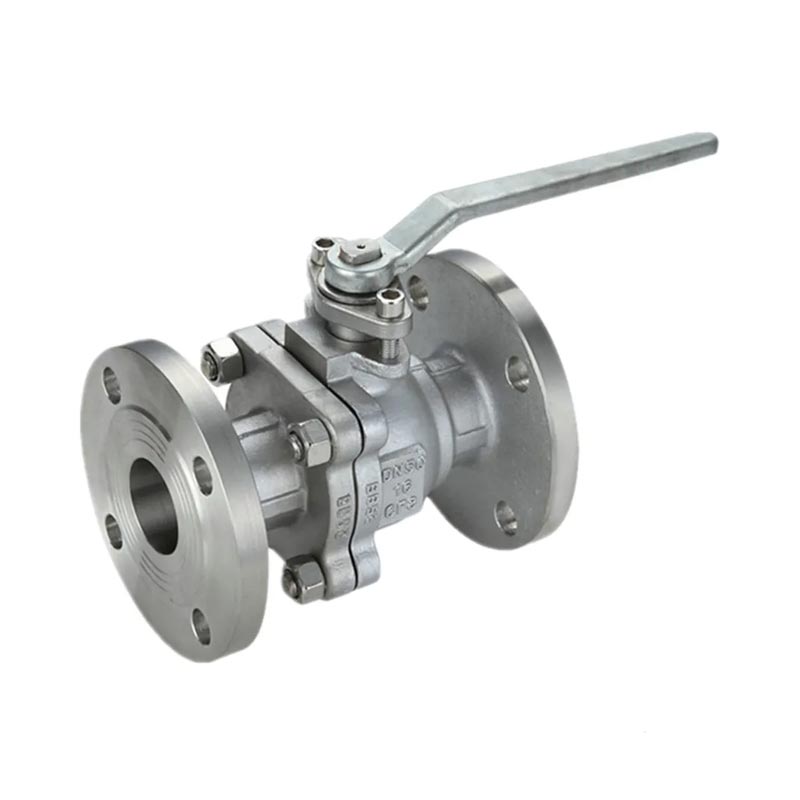

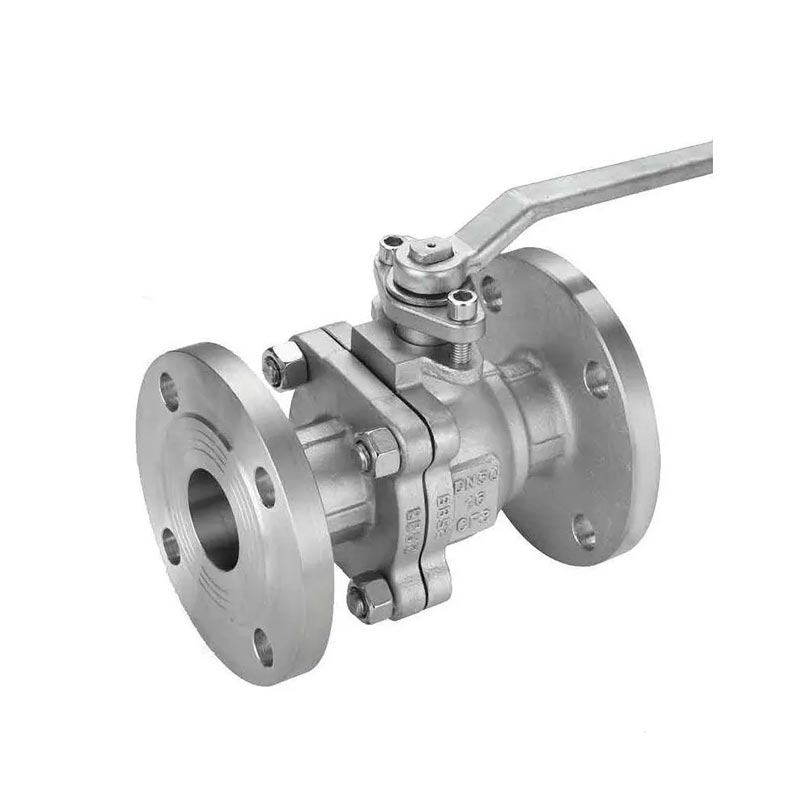

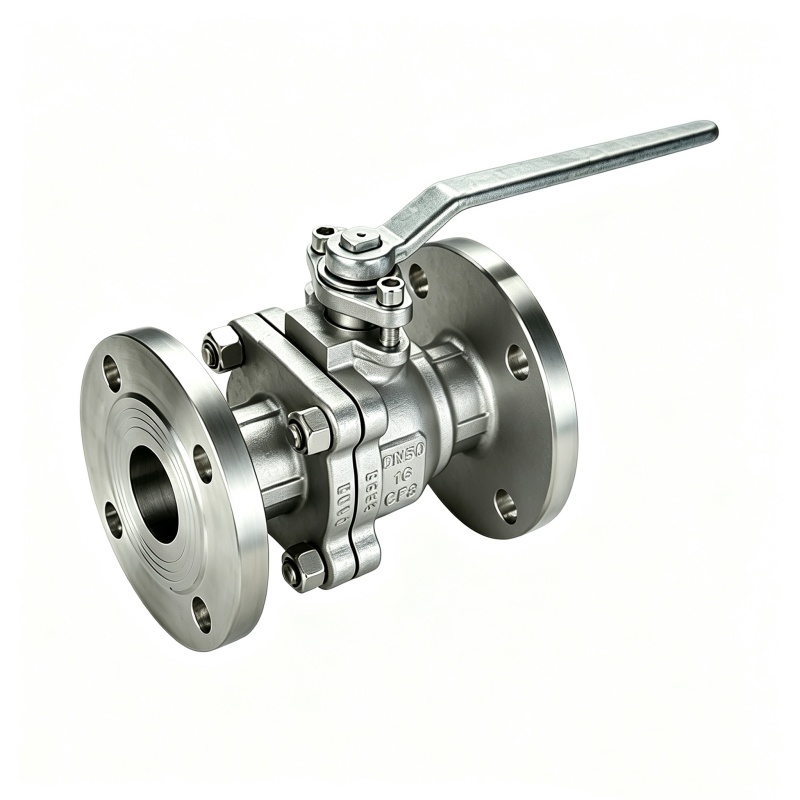

GB Stanrard 2PC 플랜지형 스테인레스 스틸 볼 밸브 PN16

GB Stanrard 2PC 플랜지 스테인리스 스틸 볼 밸브 PN16은 까다로운 산업 환경에서 안정적인 차단 및 조절을 위해 설계된 소형 고성능 유량 제어 솔루션입니다. 중국 GB 표준에 따라 제조된 이 밸브는 2피스 본체 구조와 플로팅 볼 설계를 특징으로 하며 뛰어난 밀봉 성능, 낮은 토크 작동 및 긴 서비스 수명을 제공합니다. 전체 스테인레스 스틸 습식 부품 및 소프트 시트 밀봉 시스템을 통해 물과 천연 가스에서 공격적인 화학 물질에 이르기까지 광범위한 매체에 걸쳐 뛰어난 내식성과 기밀 차단 기능을 제공합니다.

기술 표준

설계 표준: GB/T 12237-2021

테스트 표준: GB/T 13927-2008 / HG/T 20236-2021

대면 치수: GB/T 12221-2005

플랜지 끝 표준: JB/T 79.1-1994, HG/T 20592-2009

압력 등급: PN16, PN25, PN40, PN63, PN100

제품 하이라이트

✅ 흐름 저항을 최소화하는 풀 포트 디자인

✅ 분출 방지 스템 구조로 고압에서도 안전함

✅ 도난 방지 잠금 장치가 있는 수동 손잡이

✅ 매끄러운 표면과 안정적인 성능을 위한 정밀 주조 본체

재료 옵션

탄소강: WCB(DIN1.0619)

SS304 / 1.4308

SS316 / 1.4408

제품특징

1.매우 낮은 흐름 저항을 갖춘 전체 포트 설계:풀 포트 구조를 채택하고 파이프라인 순환 중 유체 흐름 손실을 최소화하며 물, 오일 및 가스의 고유량 유체 전송에 적합합니다.

2.누출이 전혀 없는 이중 방향 밀봉:최적화된 밀봉 구조는 신뢰할 수 있는 양방향 완전 차단을 실현하여 정격 압력에서 누출이 전혀 발생하지 않도록 하여 엄격한 산업용 유체 격리 요구 사항을 충족합니다.

3.고압 안전을 위한 분출 방지 스템 구조:스템 헤드에 볼록한 계단이 장착된 하단 장착 밸브 스템으로 내부 중간 압력에서 스템 배출을 효과적으로 방지하여 열악한 작업 조건에서 작동 안전성을 크게 향상시킵니다.

4.편리한 작동을 위한 잠금식 수동 레버:잠금 장치가 있는 수동 작동 핸들과 일치하여 작업자는 우발적인 오작동을 방지하기 위해 밸브를 완전히 열리거나 완전히 닫은 위치에서 잠글 수 있습니다.

5.정밀 매몰 주조 밸브 본체: 밸브 본체는 인베스트먼트 주조 공정으로 제조되어 내부 캐비티가 매끄러우며 벽 두께가 균일하고 구조가 안정적이며 내식성이 우수합니다.

6.표준 플랜지 연결, 쉬운 설치 및 유지 관리: 국가 표준 플랜지 연결을 준수하고 전체 구조가 가볍고 설치 공간을 덜 차지합니다. 간단한 분해 구조로 일상 점검과 유지보수가 편리합니다.

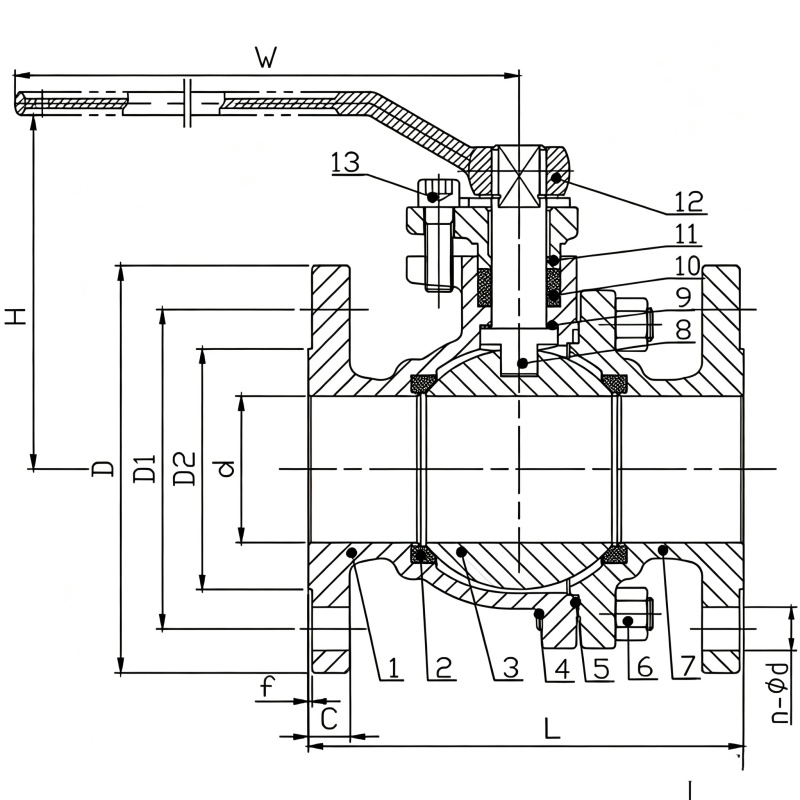

주요 부품 및 재료

주요 치수

FAQ:

1. 표준 리드타임은 얼마나 됩니까?

A: 표준 크기 DN15-DN100(WCB/304/316): 영업일 기준 15~25일. 대형 크기 및 맞춤형 사양: 30~40일. 요청 시 긴급 주문이 가능합니다.

2. 샘플을 주문할 수 있나요?

A: 그렇습니다. 성능 테스트를 위해 경쟁력 있는 가격으로 샘플 1~5개를 제공합니다.

3. MOQ 요구 사항이 있습니까?

A: 표준 밸브에 대한 엄격한 MOQ는 없으며 1pc 시험 주문을 수락합니다. 맞춤형 품목은 비용 효율성을 위해 10개를 권장합니다.

4. 보증 정책은 무엇입니까?

A: 제조 결함에 대한 12개월 보증, 무료 예비 부품 및 수리 지원. 평생 무료 기술 지도.
