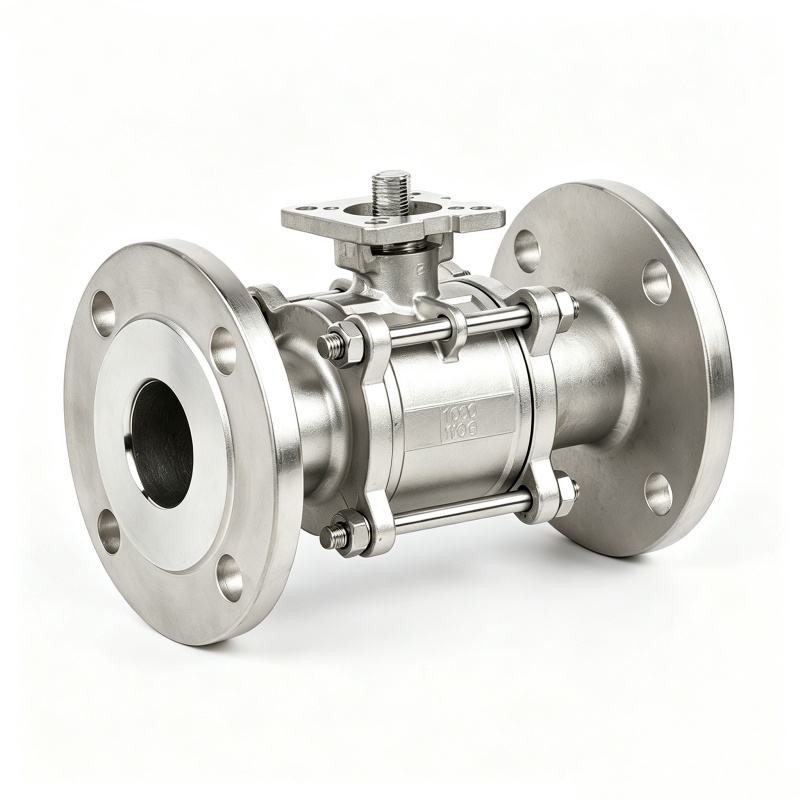

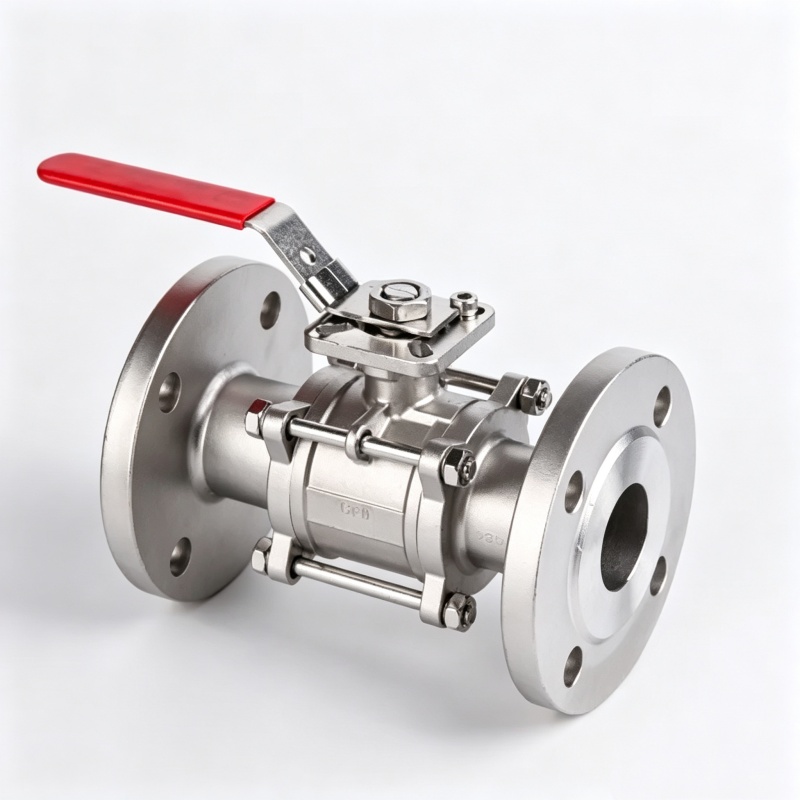

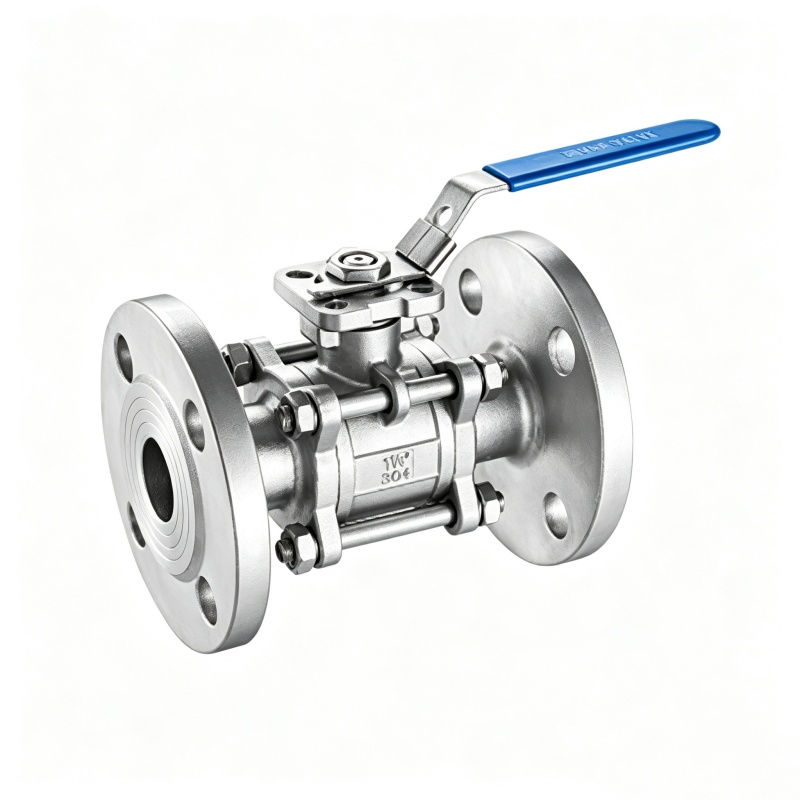

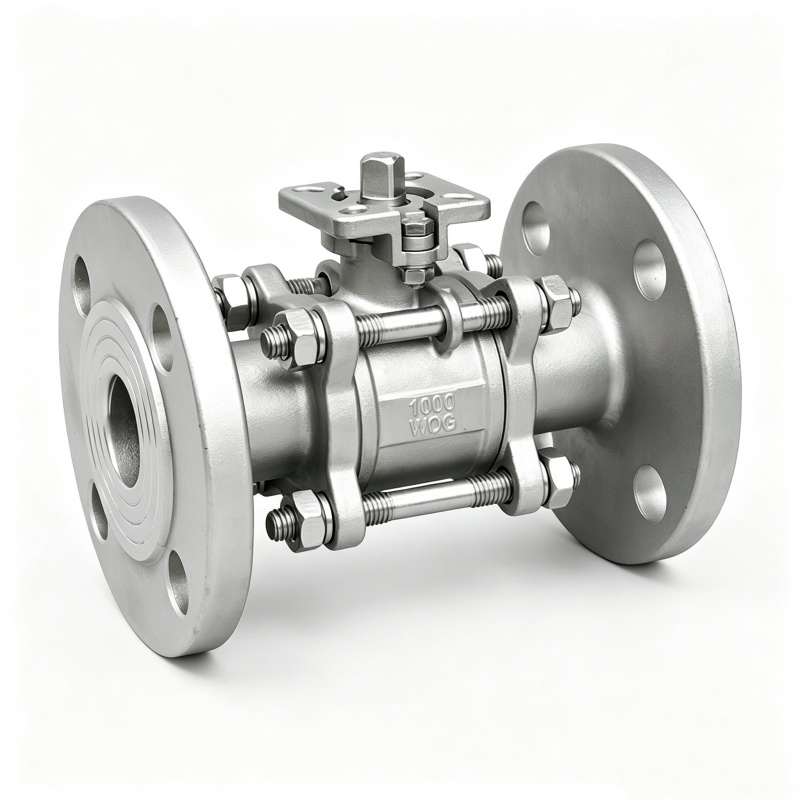

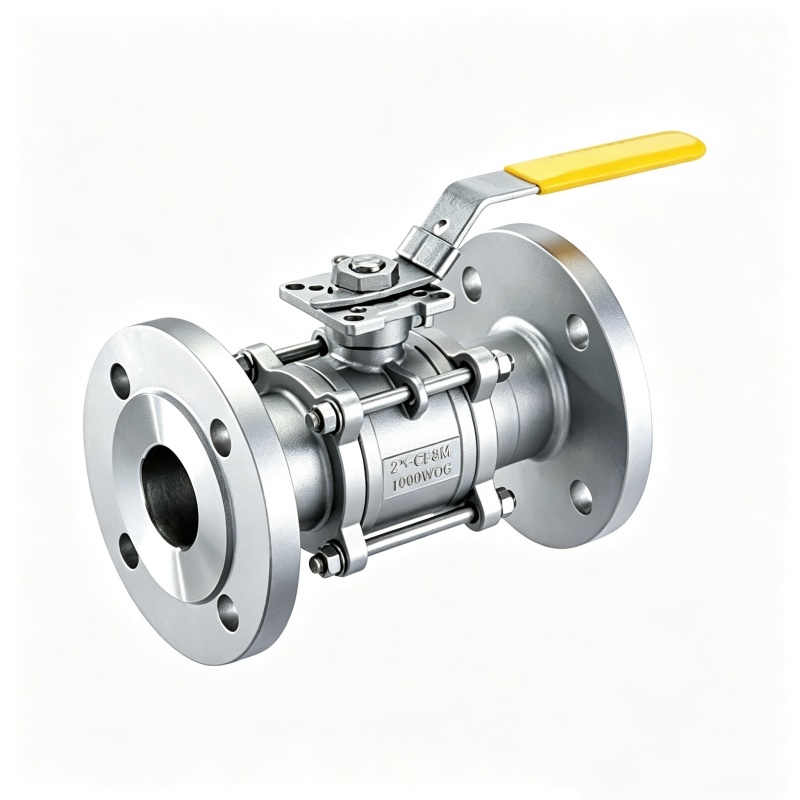

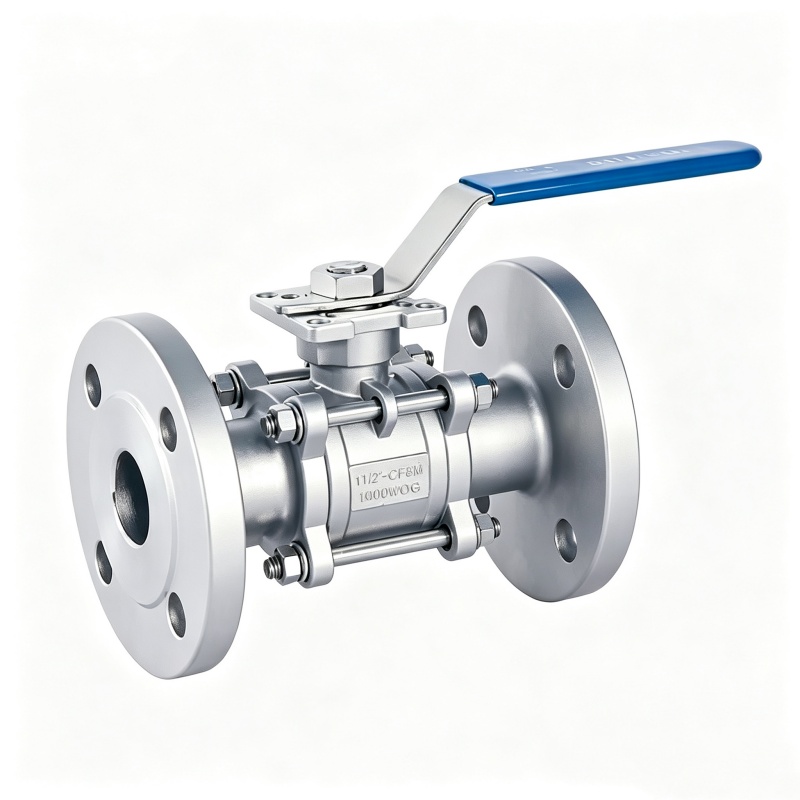

장착 패드 3PC 플랜지 볼 밸브

JOEPAI는 이전에 2003년에 설립된 Jingyue 밸브 공장이었습니다. 20년 이상의 밸브 제조 및 수출 경험을 바탕으로 당사의 마운팅 패드 3PC 플랜지 볼 밸브는 다양한 산업의 적용 요구 사항에 더 부합하며 파이프라인에서 밸브를 완전히 제거하지 않고도 현장 분해가 가능하여 유지 관리 종료 시간을 대폭 단축합니다. JOEPAI 밸브는 석유, 화학, 전력 및 수처리 부문을 포함하여 30개 이상의 글로벌 시장에서 잘 판매됩니다. 우리는 "품질을 통해 생존하고 기술을 통해 성장"이라는 신조를 따르고 ISO 9001 인증을 보유하며 제품은 API 6D 및 CE 사양을 충족합니다.

문의 보내기

제품 설명

JOEPAI는 볼 밸브, 글로브 밸브, 체크 밸브, 버터플라이 밸브 및 필터의 생산, 연구 개발, 설계, 판매 및 서비스에 중점을 두고 있습니다. 현대 산업용 배관 시스템은 단순한 차단 및 흐름 제어보다 밸브에 훨씬 더 많은 것을 요구합니다. 마운팅 패드 3PC 플랜지형 볼 밸브는 잦은 온-오프 주기, 자동화된 통합 및 낮은 유지 관리 비용이 필요한 응용 분야용으로 설계되었습니다. 석유 및 가스 파이프라인, 화학 처리 공장 또는 발전소 냉각수 회로에 배치되는 이 볼 밸브는 신뢰할 수 있고 안전한 유체 제어 솔루션을 제공합니다.

핵심 성능 매개변수

압력 등급: PN16–PN40(클래스 150–300)

온도 범위: -20°C ~ +200°C(PTFE 시트 포함)

장착 플랫폼: 직접 액추에이터 장착을 위한 ISO 5211 준수

엔지니어가 이 밸브를 선호하는 이유는 무엇입니까?

기밀성 제로 누출 씰링: 당사의 마운팅 패드 3PC 플랜지형 볼 밸브는 자체 조정 예압 구조와 짝을 이루는 PTFE 시트를 특징으로 합니다. 10,000회의 개방-폐쇄 주기 이후에도 완벽한 차단을 유지합니다. 자주 작동하는 증기 라인의 경우 90° 회전 스트로크가 2초 이내에 완전 개방 또는 폐쇄를 완료하여 신속한 응답이 요구되는 자동화 생산 라인과 완벽하게 일치합니다.

낮은 작동 토크:이 3PC 플랜지 볼 밸브의 볼은 경면 연마(Ra ≤ 0.4μm)를 거쳐 표준 표면 마감에 비해 작동 토크를 25% 줄입니다. 이를 통해 고객은 더 작은 액추에이터를 지정할 수 있어 조달 비용과 작동 전력 소비를 줄일 수 있습니다.

파열 방지 스템 설계: 밸브 스템에는 이중 O-링 씰과 활하중 패킹 어셈블리가 장착되어 위험 매체의 누출을 효과적으로 방지합니다. 스템과 볼 사이에 정전기 방지 장치를 설치하여 인화성, 폭발성 유체에서도 안전한 작동을 보장합니다.

사용자 친화적인 유지보수 구조:3피스 바디 디자인으로 제작된 3PC 플랜지 볼 밸브는 파이프라인에서 전체 밸브를 제거하지 않고도 현장 내부 청소, 씰 교체 및 구성 요소 검사가 가능하여 가동 중지 시간을 대폭 줄여줍니다.

일반적인 산업 응용 분야

뛰어난 밀봉 성능과 완벽한 자동화 호환성을 자랑하는 마운팅 패드 3PC 플랜지 볼 밸브는 다음 분야에서 널리 채택됩니다.

발전소 냉각수 시스템: 부식 방지 및 누출 제로, 물 순환 및 폐쇄형 냉각 루프에 이상적

화학적 스키드 장착형 장비: 옵션인 CF8M 구조는 염화물 및 부식성 화학 매체에 저항합니다.

천연가스 계량 스테이션: 낮은 토크 설계는 원격 조정을 위한 공압/전기 액추에이터와 잘 작동합니다.

식품 및 제약 파이프라인: 손쉬운 현장 세척, 위생 공정 표준 준수

재료 선택 가이드

본체 재질 선택은 특정 작업 조건에서 볼 밸브의 서비스 수명과 안전성을 직접적으로 결정합니다.

본체 및 엔드 캡:WCB 탄소강(물, 공기, 증기 200°C 이하용) / CF8(304 스테인리스 강, 약산 및 일반 화학물질용) / CF8M(316 스테인리스 강, 염화물 함유 매체 및 해수용)

공:SS304 / SS316(표준) / SS316L 저탄소 등급(용접 후 입계 부식 방지)

좌석:PTFE(표준, -20~200°C) / PPL 고온 등급(-29~280°C) / PEEK 강화 등급(맞춤형만 해당)

설치 지침

플랜지 표준: 장착 패드 3PC 플랜지 볼 밸브는 ANSI B16.5 클래스 150 드릴링 패턴의 표준으로 제공됩니다. DIN, JIS 및 PN을 포함한 기타 표준은 맞춤 요청 시 제공됩니다.

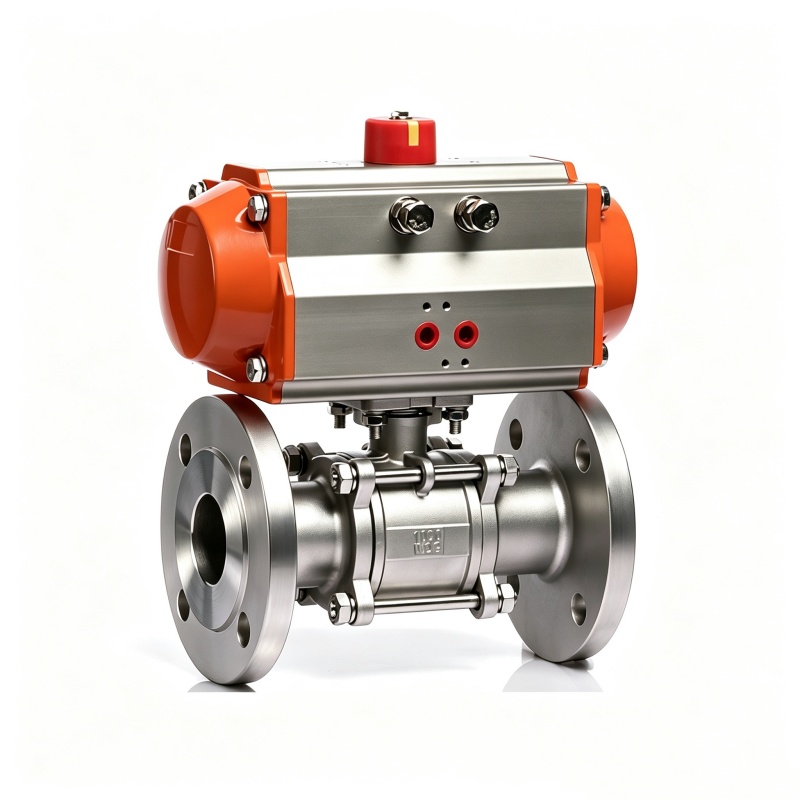

액추에이터 크기: 공압식 또는 전기식 액추에이터 구성의 경우 액추에이터 출력 토크가 밸브의 작동 압력과 일치하는지 확인하십시오. 고객은 중간 압력, 공칭 직경 및 스위칭 주파수를 제공하는 것이 좋습니다. JOEPAI 기술팀은 정확한 사이즈 계산 지원을 제공할 수 있습니다.

Mounting Pad Flanged Ball Valve

주요 부품 및 재료

1	육각 너트	SS304/SS	9	스러스트 와셔	PTFE
2	볼트	SS304/SS	10	포장	PTFE
3	볼트 와셔	SS304/SS	11	선	SS304/SS
4	몸	WCB/CF8M/CF8	12	핸들	SS304/SS
5	캡	WCB/CF8M/CF8	13	스프링 와셔	SS304/SS
6	좌석	PTFE	14	스템 너트	SS304/SS
7	공	SS316/SS304/SS	15	플라스틱 커버	플라스틱
8	줄기	SS316/SS304/SS

주요 치수

NPS	DN	d	D	D1	D2	T	f	L	W	H	Zd
1/2"	15	15	45	65	95	16	2	130	125	75	4-14
3/4"	20	20	58	75	105	16	2	150	125	85	4-14
1"	25	25	68	85	115	16	2	160	125	95	4-14
11/4"	32	32	78	100	140	18	2	180	135	100	4-18
11/2"	40	38	88	110	145	18	3	193.5	165	100	4-18
2"	50	50	102	125	160	18	3	225	170	135	4-18
21/2"	65	65	122	145	185	20	3	290	170	135	4-18
3"	80	76	138	160	200	20	3	310	240	135	8-18
4"	100	100	158	180	220	20	3	350	245	140	8-18
