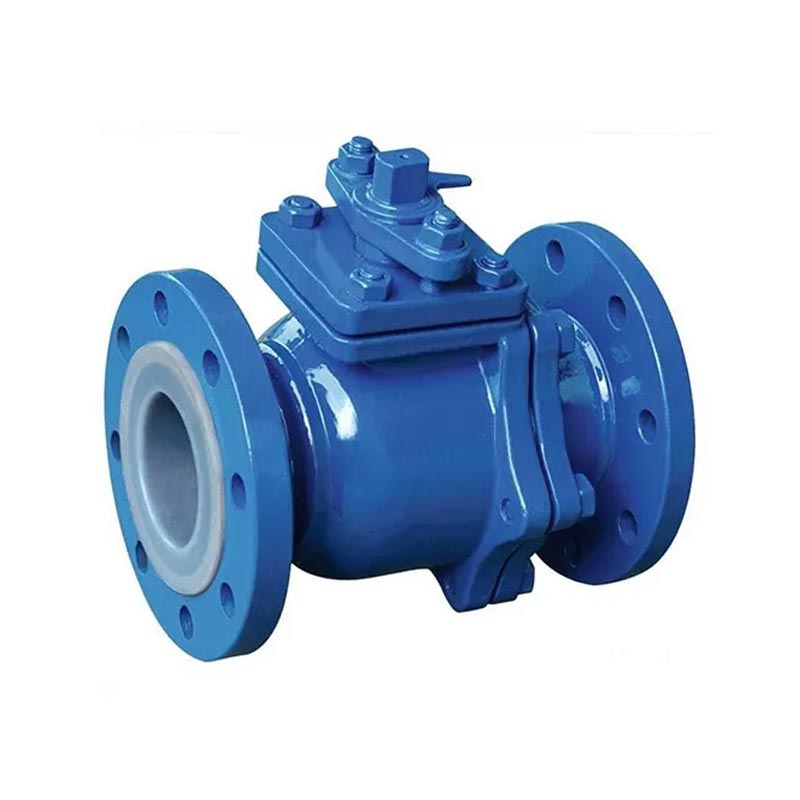

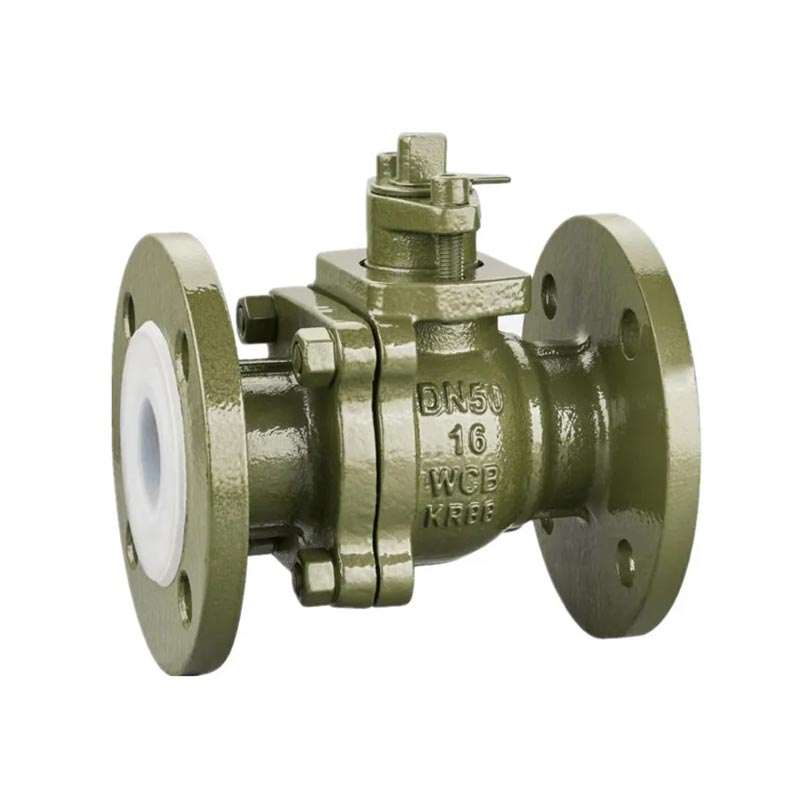

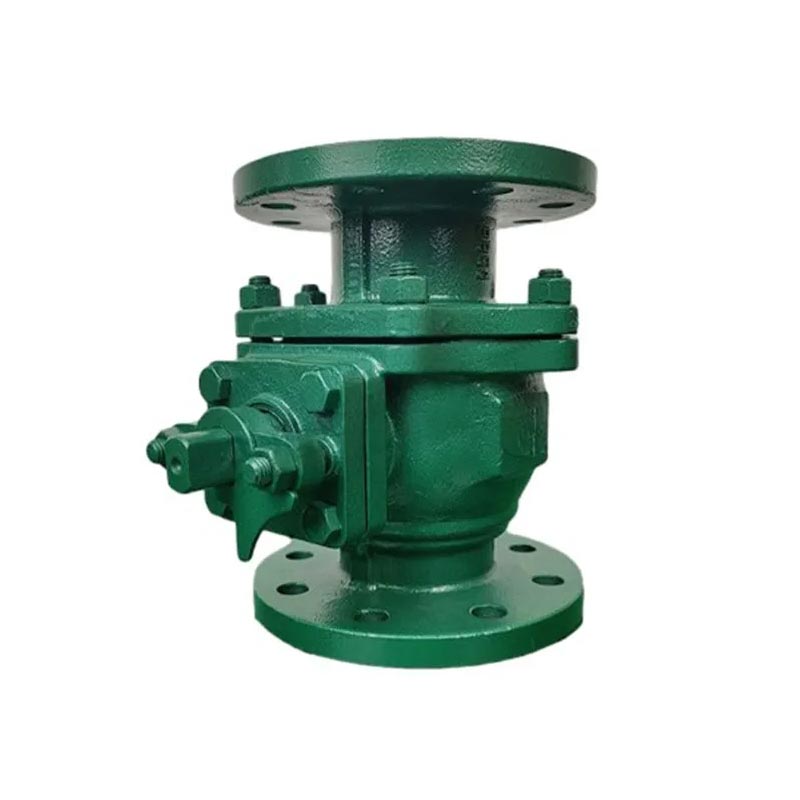

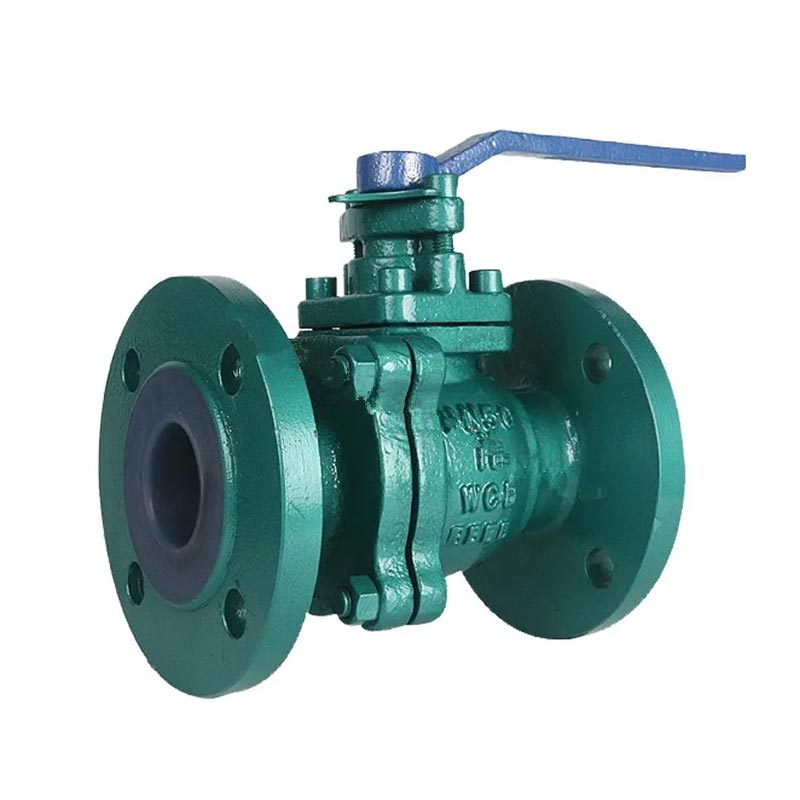

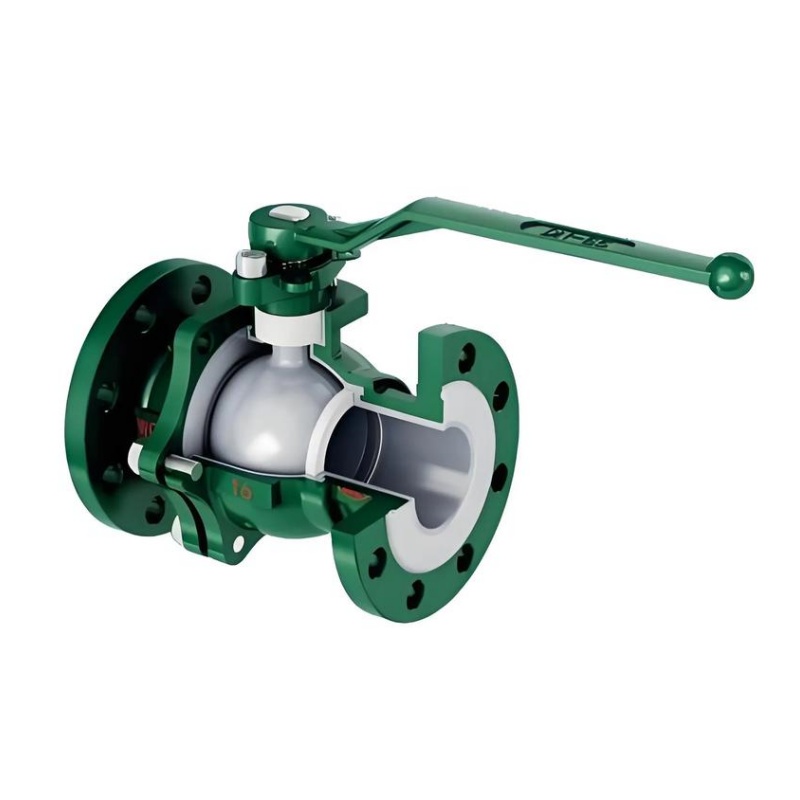

Joepai 플루오린 라이닝 플랜지 볼 밸브, 전체 보어 구조 채택 FEP 또는 PFA 자료로 설계 및 늘어서 밸브 바디 메탈에 강한 부식 미디어의 부식 및 유지 관리 다음과 같은 극한의 작업 조건에서 장기 봉인 및 작동 히드로 플루오르 산, 아쿠아 레지아, 농축 질산 및 강한 알칼리. 화학, 제약, 전기 도금, 제련 및 매우 높은 수준의 환경 보호 응용 프로그램 부식 제어.
불소가 늘어선 플랜지 볼 밸브는 90만으로 단단히 닫을 수 있습니다. 정도 회전 및 작은 회전 토크. 완전히 같은 밸브 바디 캐비티 중간. 일반적으로 볼 밸브가 가장 적합하다고 생각됩니다. 직접 개방 및 폐쇄이지만 최근 개발은 Ball을 설계했습니다. 조절 및 유량 제어 기능이있는 밸브.
메인 볼 밸브의 특성은 소형 구조, 쉬운 작동입니다. 및 물, 용매와 같은 일반 작업 매체에 적합한 유지 보수 산성 및 천연 가스 및 가혹한 근무 조건이있는 미디어 산소, 과산화수소, 메탄 및 에틸렌과 같은. 밸브 본체 볼 밸브는 필수 또는 모듈 식 일 수 있습니다.
대면 : GB/T1221-1989
플랜지 엔드 크기 : GB/T9113.1-2000
디자인 : GB/T12237-1989
테스트 : GB/T13927-1992
전체 포트, ISO5211 직접 장착 패드
블로우 아웃 스템 디자인
레버 작동/ 잠금 장치
투자 캐스팅 기관
재료 표준 : S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308
| 1 | 몸 | CF8/CF8M | 7 | 캡 | CF8/CF8M |
| 2 | 좌석 | ptfe | 8 | 줄기 | SS304/SS316 |
| 3 | 공 | SS304/SS316 | 9 | 추력 패드 | ptfe |
| 4 | 볼트 | SS/SS316 | 10 | O- 링 | 패스트 톤 |
| 5 | 틈 메우는 물건 | ptfe | 11 | 포장 | ptfe |
| 6 | 너트 | SS/SS316 | 12 | 선 | SS/SS316 |
| NPS | d | L | H | D | D1 | D2 | c | f | N-M | h | a | b | A | B | K |
| 1/2 " | 15 | 130 | 50 | 95 | 65 | 46 | 14 | 2 | 4-14 | 9 | 6 | 6 | 36 | 42 | 9 |
| 3/4 " | 20 | 140 | 55 | 105 | 75 | 56 | 16 | 2 | 4-14 | 9 | 6 | 6 | 36 | 42 | 9 |
| 1 " | 25 | 150 | 60 | 115 | 85 | 65 | 16 | 2 | 4-14 | 11 | 6 | 7 | 42 | 50 | 11 |
| 11/4 " | 32 | 165 | 70 | 135 | 100 | 76 | 18 | 2 | 4-18 | 11 | 6 | 7 | 42 | 50 | 11 |
| 11/2 " | 38 | 180 | 75 | 145 | 110 | 84 | 18 | 2 | 4-18 | 14 | 7 | 9 | 50 | 70 | 14 |
| 2 " | 50 | 200 | 85 | 160 | 125 | 99 | 20 | 2 | 4-18 | 14 | 7 | 9 | 50 | 70 | 14 |
| 21/2 " | 62 | 220 | 95 | 180 | 145 | 118 | 20 | 2 | 4-18 | 14 | 7 | 9 | 70 | 70 | 14 |
| 3 " | 78 | 250 | 100 | 195 | 160 | 130 | 20 | 2 | 8-18 | 17 | 9 | 11 | 70 | 102 | 17 |
| 4 " | 100 | 280 | 115 | 215 | 180 | 156 | 22 | 2 | 8-18 | 17 | 9 | 11 | 70 | 102 | 17 |
| 5 " | 122 | 320 | 177 | 245 | 210 | 185 | 22 | 2 | 8-18 | 29 | - | 14 | - | 125 | 27 |
| 6 " | 146 | 360 | 194 | 280 | 240 | 210 | 24 | 2 | 8-22 | 29 | - | 14 | - | 125 | 27 |
| 8 " | 196 | 400 | 180 | 335 | 295 | 265 | 24 | 2 | 12-22 | 38 | - | 18 | - | 150 | 36 |
