전체 포트 수정 플랜지 공압 볼 밸브

Joepai 고품질 풀 포트 수정 플랜지 플랜지 공압 볼 밸브는 고정 플랜지 연결과 전체 포트 구성을 특징으로하여 최소 압력 강하 및 최대 흐름을 보장하므로 중단되지 않은 유체 또는 가스 흐름이 중요한 시스템에 이상적인 밸브가됩니다. 공압 액추에이터는 효율적이고 자동화 된 작동을 제공하여 최소한의 수동 개입으로 밸브를 빠르고 정확하게 제어 할 수 있습니다.

문의 보내기

제품 설명

오일, 가스, 화학 물질 또는 물을 제어하든 전체 포트 수정 플랜지 공압 볼 밸브는 시스템에 보안을 제공 할 수 있습니다. 전체 포트 설계는 압력 강하를 최대한 최소화하는 반면 공압 드라이브는 원활한 자동화를 달성합니다. 이 밸브는 내구성이 뛰어납니다 재료 및 안전하고 누출 증명을 가능하게하는 고정 플랜지가 있습니다. 연결, 가장 까다로운 성능을 제공합니다 환경.

제품 표준

설계 표준 : ASME B16.34
끝 플랜지 : DIN2633 PN16
대면 : BS EN558-1 DIN3202 F4/F5
검사 및 테스트 : API598/EN 12266

제품 세부 사항

재료 : 탄소강 WCB/DIN1.0619
스테인레스 스틸 304/1.4308
스테인레스 스틸 316/1.4408
작업 압력 : DN15 ~ DN50 PN40; DN65 ~ DN100 PN16
전체 포트

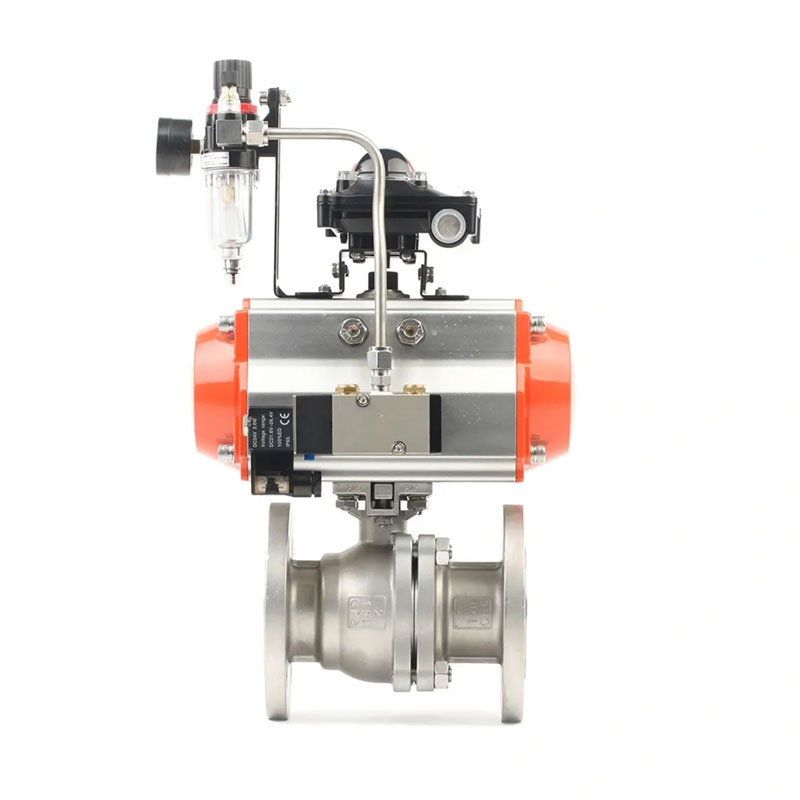

Full Port Fix Flange Pneumatic Ball Valve

부품 재료

아니요.	부품 이름	재료	아니요.	부품 이름	재료
1	몸	WCB/CF8/CF8M	8	보닛 너트	2h
2	보닛	WCB/CF8/CF8M	9	포장	유연한 흑연
3	공	420+HF/304+HF/316+HF	10	포장선	WCB/304/316
4	줄기	420/304/316	11	포장 볼트	B7
5	좌석	420/304/316	12	포지셔너	WCB/304/316
6	틈 메우는 물건	C+A105	13	핸들	WCB
7	보닛 볼트	B7

치수

Pn	DN	L	D	K	d	b	Z-D0	HW	HD
1.6pump	150	394	285	240	210	24	8-23	470	540
	200	457	340	295	265	26	12-23	520	580
	250	533	405	355	320	30	12-25	610	640
	300	610	460	410	375	30	12-25	650	690
	350	686	520	470	435	34	16-25	740	785
	400	762	580	525	485	36	16-30	795	830
	450	864	640	585	545	40	20-30	860	910
	500	914	715	650	608	44	20-34	945	990
	600	1067	840	770	718	48	20-41	1040	1090
	700	1245	910	840	788	50	24-41	1150	1210
	800	1372	1025	950	898	52	24-41	1280	1340
	900	1524	1125	1050	998	54	28-41	1430	1510
	1000	1753	1255	1170	1110	56	28-48	1580	1640
	1200	2032	1485	1390	1325	58	32-54	1810	1910
	1400	2300	1685	1590	1525	60	36-54	2010	2115
2.5MPA	150	403	300	250	218	30	8-25	470	555
	200	502	360	310	278	34	12-25	540	595
	250	568	425	370	332	36	12-30	630	655
	300	648	485	430	390	40	16-30	650	705
	350	762	555	490	448	44	16-34	740	795
	400	838	620	550	505	45	16-34	795	830
	450	914	670	600	555	50	20-34	860	910
	500	991	730	660	610	52	20-41	945	990
	600	1143	845	770	718	56	20-41	1040	1090
	700	1346	960	875	815	60	24-48	1150	1210
	800	1524	1085	990	930	64	24-48	1305	1340
	900	1727	1185	1090	1025	66	28-54	1505	1600
	1000	1880	1320	1210	1140	68	28-58	1615	1705
	1200	2184	1520	1420	1350	72	32-58	1925	2035
	1400	2300	1755	1640	1560	78	36-65	2110	2185

전체 포트 수정 플랜지 공압 볼 밸브가 교체하십시오. 다음 측면은 다음을 고려할 수 있습니다.

외관 검사 :모양을 확인하십시오 명백한 손상, 변형, 녹 등을위한 스테인레스 스틸 볼 밸브 따라서 교체해야 할 수도 있습니다.
운영 검사 :스테인레스 스틸을 수동으로 작동합니다 볼 밸브를하고 재밍 또는 누출을 관찰하십시오. 작업이 아닌 경우 매끄럽거나 누출이 있으므로 교체해야 할 수도 있습니다.
누설 검사 :누출이 있는지 확인하십시오 스테인레스 스틸 볼 밸브, 특히 닫힐 때. 있는 경우 누출, 씰 또는 전체 스테인리스를 교체해야 할 수도 있습니다. 스틸 볼 밸브.
성능 검사 :작업 성능을 확인하십시오 완전히 닫을 수 있는지 여부와 같은 스테인레스 스틸 볼 밸브 정격 압력을 견딜 수 있는지 여부 등 요구 사항을 충족하지 않으므로 교체해야 할 수도 있습니다.
서비스 수명 :설계 수명과 사용 시간을 기준으로 전체 포트 수정 플랜지 공압 볼 밸브는 필요한지 여부를 평가합니다. 교체하십시오. 일반적으로 말하면, 스테인레스 스틸 볼 밸브는 초과합니다 그들의 설계 수명은 교체를 위해 고려되어야합니다.

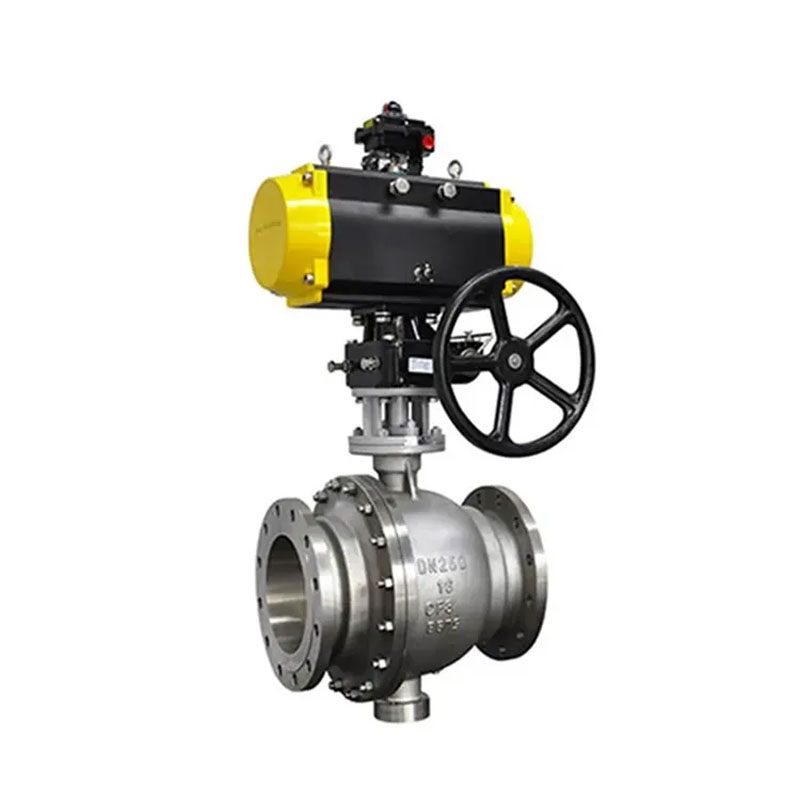

Full Port Fix Flange Pneumatic Ball Valve
