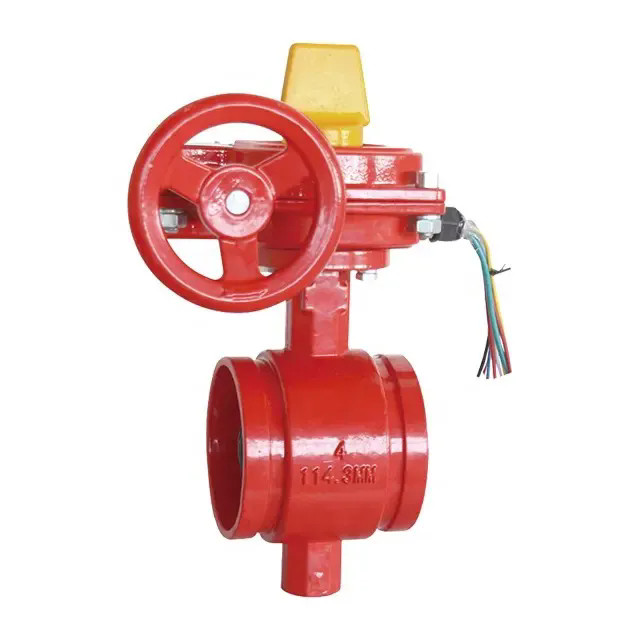

화재 스프링클러 시스템 그루브 신호 버터플라이 밸브

방화 나비 밸브는 다양한 공공 장소 및 건물의 방화 시스템에 널리 사용되는 일종의 소방 장비입니다. 이들의 주요 기능은 효과적인 소화를 보장하기 위해 방화수의 흐름과 압력을 제어하는 것입니다. 파이어 버터플라이 밸브를 사용하기 전에 사양, 작동 및 유지 관리를 이해하는 것이 중요합니다. Joepai의 화재 스프링클러 시스템 홈이 있는 신호 버터플라이 밸브는 홈이 있는 연결과 실시간 밸브 상태 모니터링을 결합하여 자동 스프링클러 시스템의 효율적이고 안정적인 흐름 제어를 위해 설계되었습니다. 이 홈이 있는 시그널 버터플라이 밸브는 연성 철 구조를 활용하고 부식 방지 에폭시 코팅으로 코팅되어 열악한 환경에서도 내구성을 보장합니다. 통합된 전기 신호 장치는 밸브 위치 데이터를 화재 경보 제어판에 직접 전송하여 시스템 안전성과 규정 준수를 향상시킵니다.

문의 보내기

제품 설명

소방 시스템용 홈이 있는 피팅에는 기어 작동기와 조작 방지 스위치가 있는 홈이 있는 버터플라이 밸브가 포함됩니다. JOEPAI의 소방 스프링클러 시스템 홈이 있는 신호 버터플라이 밸브는 효율적인 홈이 있는 연결 설계와 신호 기어 박스를 결합하여 소방 기술의 상당한 발전을 나타냅니다. 디스크가 1/4 회전하면 밸브가 완전히 열리거나 닫힙니다. 홈이 있는 시그널 버터플라이 밸브는 완전히 대칭 원리를 기반으로 설계된 홈이 있는 클램프 연결 밸브입니다. 이는 밸브 동작을 제공할 수 있는 신호 장치와 함께 축 중심선, 반경 방향 중심선, 양방향 완전 압력 씰에서 대칭입니다. 그것은 주로 물 공급 및 배수, 건물 화재 방지 및 기타 시스템, 특히 화재 방지 시스템 피팅의 다양한 파이프라인에서 매체의 흐름을 차단하고 조정하는 데 사용됩니다.

주요 부품 및 재료

부품 이름	부품 재료
몸	A126CL.B	GG25	EN-GIL-200	A53665-45-12	GGG40	GGG50	EN-GJS-200	알 브론즈
멍에	A126CL.B	GG25	EN-GIL-200	A53665-45-12	GGG40	GGG50	EN-GJS-200	알 브론즈
선	A126CL.B	GG25	EN-GIL-200	A53665-45-12	GGG40	GGG50	EN-GJS-200	알 브론즈
볼트/너트	35/45	35/45	35/45	35/45	35/45	35/45	35/45	B8M/8M
디스크	알 청동, DI, CF8, CF8M
줄기	탄소강, SS410, SS304, SS316, MONEL K500
테이퍼 핀	탄소강, SS410, SS304, SS316, MONEL K500
O-링	NBR, EPDM, 네오프렌, 바이톤
시트 링	NBR, EPDM, 네오프렌, PTFE, 비톤, PFA,SS304+흑연, SS304+PTFE
포장	흑연/PTFE
보닛 틈 메우는 물건	SS304+흑연/SS316+흑연
적당한 매체	담수, 하수, 해수, 공기, 증기, 식품, 약, 오일, 산, 알칼리, 염분 등
적당한 온도	BUNA-N(NBR)≤80°C EPDM ≤120°C VITON ≤150°C

기술적 특징

준수: ANSI / AWWA C606 표준 맑은 수로 설계

연결: 홈이 있는 끝, 설치 및 교체가 용이함

유효 순환 면적이 크고 유체 저항이 낮음

빠른 개폐, 우수한 조정 성능

노동 절약인 작은 개폐 토크.

크기: 2인치, 2½인치, 3인치, 4인치, 5인치, 6인치, 8인치, 10인치, 12인치

최대 작동 압력: 21 BAR / 300 PSI(최대 테스트 압력: 600 PSI)는 UL1091 및 ULC/ORD-C1091 및 FM 클래스 1112를 준수합니다. 최대 작동 온도: -20°C ~ 80°C

설계 표준: API 609

응용 프로그램: 실내 및 실외 사용

정전기 스프레이를 이용한 에폭시 코팅 내부 및 외부는 AWWA C550을 준수합니다.

시트 디스크 탄력성 EPDM 코팅

공장에서 설치된 감시 탬퍼 스위치 어셈블리

상단 플랜지 표준 ISO5211 / 1

디자인과 소재는 예고 없이 변경될 수 있습니다.

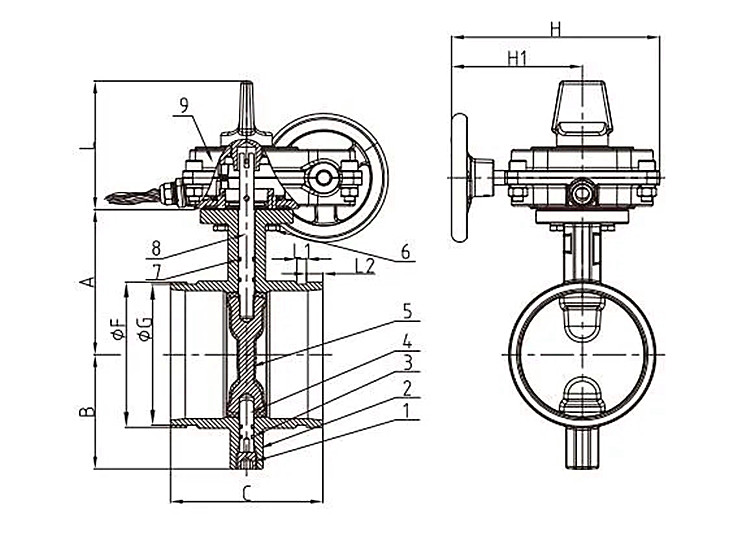

기술 사양 및 디자인 특징

소방 스프링클러 시스템 그루브 신호 버터플라이 밸브는 표준 커플 링 시스템과 호환되는 그루브 끝 연결을 활용하여 기존 플랜지 또는 나사 연결에 비해 설치 시간을 크게 줄입니다. DN50~DN300(2"~12") 크기로 제공되는 시그널 버터플라이 밸브는 대부분의 소방 스프링클러 시스템 요구 사항에 적합한 PN16의 압력 등급을 유지합니다. 그루브 버터플라이 밸브는 -10°C ~ 120°C의 온도 매개변수 내에서 효과적으로 작동하여 화재 방지 응용 분야에서 발생하는 다양한 환경 조건을 수용합니다. 파이어 버터플라이 밸브는 주로 디스크, 스템, 밀봉 링 및 하우징으로 구성됩니다. 텔레스코픽 개스킷은 스템과 디스크 사이에 위치하여 밸브를 열고 닫는 동안 마모를 효과적으로 완화합니다.

Fire Sprinkler System Grooved Signal Butterfly Valve

애플리케이션 시나리오 및 설치 가이드

소방 스프링클러 시스템 그루브 신호 버터플라이 밸브는 안정적인 흐름 제어 및 위치 확인이 중요한 다양한 소방 스프링클러 시스템 구성 전반에 걸쳐 필수 기능을 제공합니다. 파이어 버터플라이 밸브를 사용하기 전에 잔해물을 제거하여 적절한 개방과 흐름 제어를 보장하십시오. 작업자는 일반적으로 "열림" 및 "닫힘"으로 표시되는 밸브의 열림 및 닫힘 방향에 주의를 기울여야 합니다. Open은 시계 방향 회전을 나타내고 Close는 시계 반대 방향 회전을 나타냅니다. 버터플라이 밸브를 닫을 때 밸브를 너무 세게 비틀지 않도록 특히 주의하십시오. 스템이 부러져 불필요한 손상이 발생하지 않도록 하십시오. 파이어 버터플라이 밸브를 사용할 때에는 여러 가지 주의 사항에 주의해야 합니다. 먼저, 사용하기 전에 소화수 공급원과 배관이 제대로 막혀 있지 않은지 확인하십시오. 둘째, 화재 진압 시에는 밸브의 개폐에 특히 주의하여 물의 유입이 과도하고 물의 유출이 부족하여 소방 효과에 영향을 미칠 수 있으므로 주의하시기 바랍니다. 마지막으로, 파이어 버터플라이 밸브는 정기적으로 검사하여 올바른 작동을 보장해야 합니다.

올바른 설치에는 최적의 성능과 안정적인 신호 전송을 보장하기 위한 신중한 계획과 실행이 필요합니다. 소방 엔지니어는 밸브 메커니즘과 전기 연결부 모두에 대한 작동 및 유지 관리 접근을 위해 적절한 간격을 두고 홈이 있는 시그널 버터플라이 밸브를 설치할 것을 권장합니다. 소방 스프링클러 밸브는 밸브 본체에 응력이 전달되는 것을 방지하기 위해 홈이 있는 연결부 근처에서 독립적으로 지지되어야 합니다. 설치 팀은 연결 배관과의 올바른 정렬을 확인하고 전기 연결이 적절하게 밀봉되어 환경 요인으로부터 보호되는지 확인해야 합니다. 신호 버터플라이 밸브는 제조업체 사양 및 현지 전기 규정에 따라 화재 경보 제어 패널에 올바른 배선이 필요합니다. 이러한 그루브 버터플라이 밸브에 대한 정기 유지 관리 프로토콜에는 분기별 육안 검사, 연간 작동 테스트, 지속적인 시스템 신뢰성을 보장하기 위한 신호 전송 정확성 검증이 포함됩니다.

유지 관리 및 관리

파이어 버터플라이 밸브의 정상적인 작동을 위해서는 정기적인 점검과 유지보수가 필수적입니다. 검사하는 동안 밸브 시트와 밀봉 링의 상태에 특별한 주의를 기울여야 합니다. 밸브 시트나 밀봉 링에 손상이나 마모가 발견되면 즉시 교체해야 합니다. 녹과 부식을 방지하기 위해 파이어 버터플라이 밸브를 장기간 사용하지 않을 경우 방청유나 등유를 도포하십시오. 장기간 보관한 후에는 밸브가 걸리거나 열리지 않도록 주기적으로 밸브를 작동시켜야 합니다.
