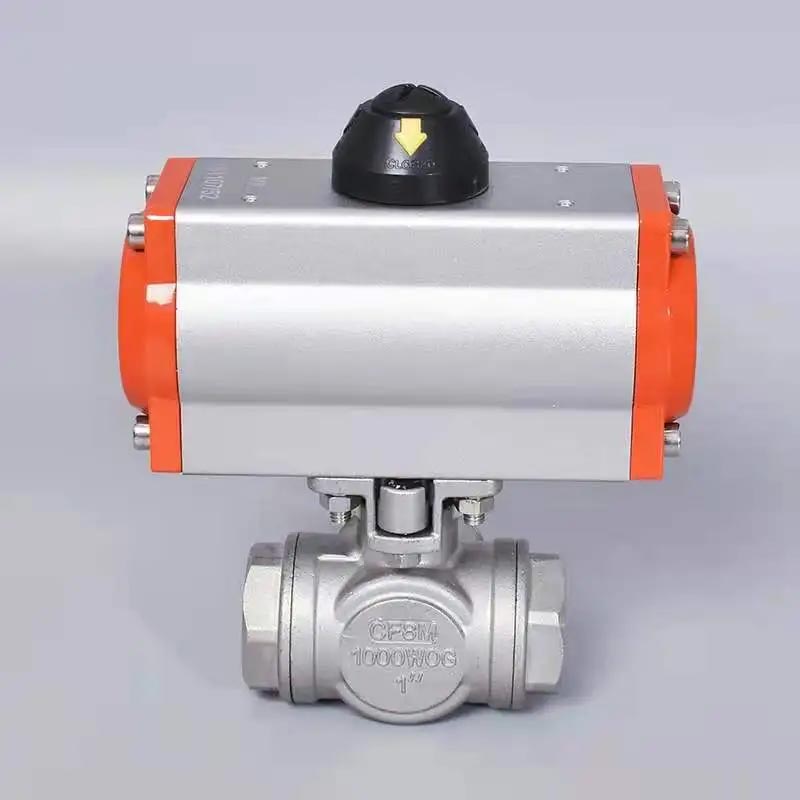

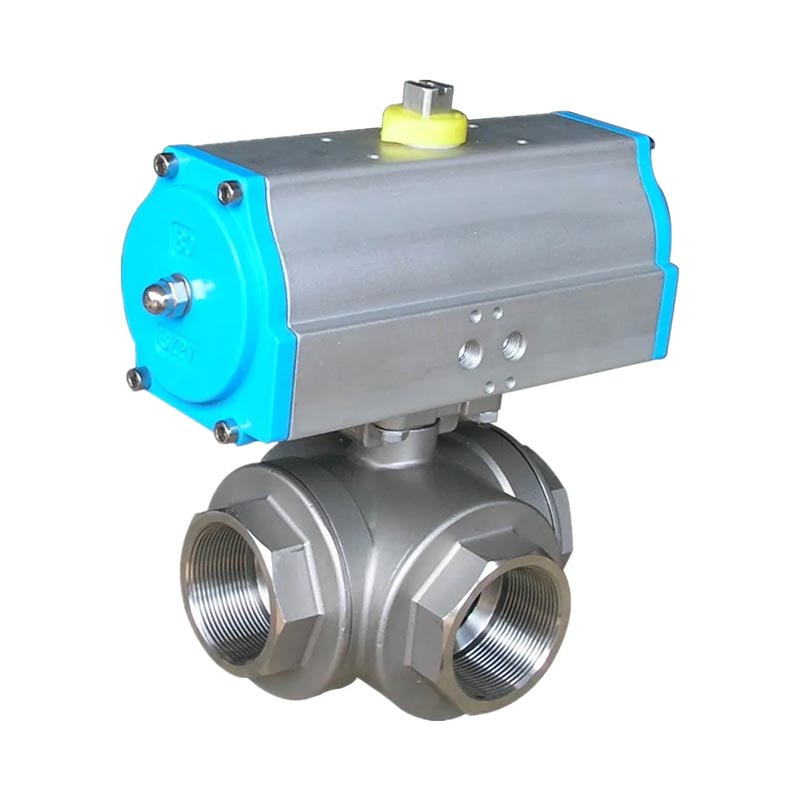

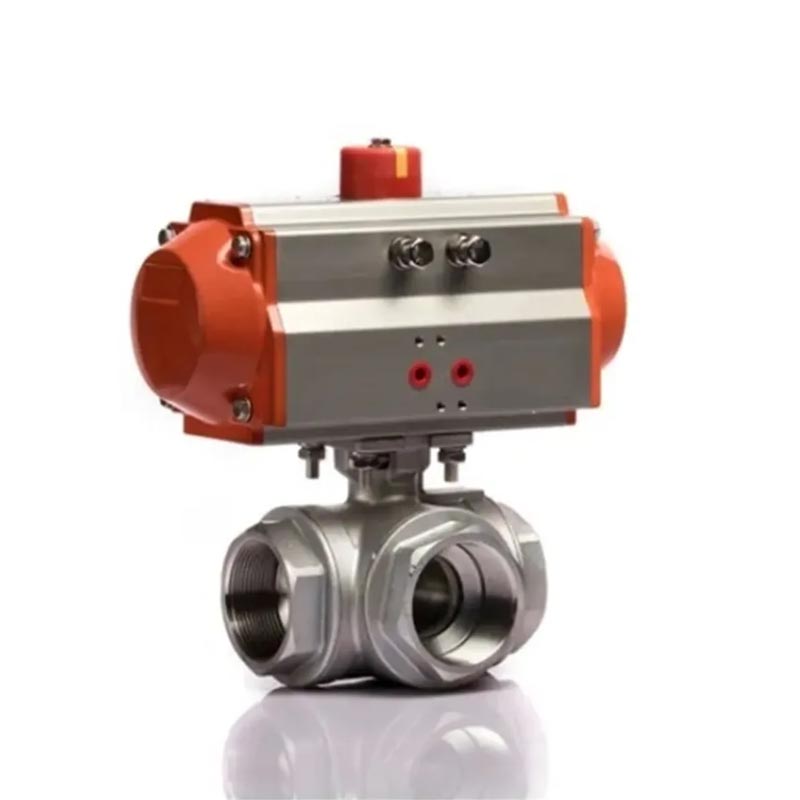

JOEPAI 스테인레스 스틸 나사형 3방향 공압 볼 밸브의 특징 고품질 304 또는 316 스테인레스 스틸 단조 밸브 본체가 장착되어 있습니다. 고성능 복동식 또는 단동식 공압식 액츄에이터 포함 자동 개폐 제어. 컴팩트한 스레드 연결 구조는 설치 및 유지 관리를 단순화하고 다양한 환경에 적응합니다. NPT, BSP 등의 표준을 준수하고 PTFE 또는 강화 밀봉재를 사용합니다. 씰링 부분의 경우. T자형 또는 L자형 채널에 적합합니다. 구조를 가지며 중간 전환, 병합 또는 전환을 달성할 수 있습니다. 운영. 이는 유체 자동화 제어 시스템에 널리 사용됩니다.
투자 주조 기관
작동 압력 1000 W.O.G.
조절 가능한 스템 패킹
순수 테프론 씰 및 시트
온도 범위: -60 ~ 450°F
ISO5211 액추에이터용 직접 장착 패드 설계
분출 방지 스템, 고객 요청에 따른 솔리드 볼
수중 100psi 공기에서 100% 누출 테스트
정수압 테스트 압력: 1500psi
잠금 장치 핸들(옵션)
| 1 | 몸 | CF8/CF8M | 8 | 줄기 | SS304/SS316/SS |
| 2 | 캡 | CF8/CF8M | 9 | 스러스트 와셔 | PTFE |
| 3 | 캡 | CF8/CF8M | 10 | 포장 | PTFE |
| 4 | 공 | SS304/SS316/SS | 11 | 선 | SS304/SS |
| 5 | 좌석 | PTFE | 12 | 스템 너트 | SS304/SS |
| 6 | 개스킷-A | PTFE | 13 | 블록 전용 후퇴 | SS304/SS |
| 7 | 개스킷-B | PTFE |
| NPS | D | L | h1 | h2 | E | 라 | Rb | RC | 로드 | K |
| 1/2" | 15 | 73.5 | 36.75 | 9 | 39 | 18 | 21 | 3 | 3 | 9 |
| 3/4" | 20 | 82.5 | 39.75 | 9 | 47.5 | 18 | 21 | 3 | 3 | 9 |
| 1" | 25 | 89 | 47.25 | 11 | 53 | 21 | 25 | 3 | 3.5 | 11 |
| 11/4" | 32 | 125.5 | 56 | 11 | 75 | 21 | 25 | 3 | 3.5 | 11 |
| 11/2" | 40 | 139 | 71.5 | 14 | 86.5 | 25 | 35 | 3.5 | 4.5 | 14 |
| 2" | 50 | 154.5 | 77 | 14 | 98 | 25 | 35 | 3.5 | 4.5 | 14 |
| 제품명 | 공압식 3방향 스테인리스 스틸 스레드 볼 밸브 액추에이터 |
| 1. 재료 | 스테인레스 스틸 304/316/304L/316L(CF8/CF8M/CF3/CF3M) |
| 2. 크기 | 1/4''~4'' (DN6~DN100) |
| 3.증명서 | ISO9001 및 CE |
| 4. 항구 | 축소/전체 포트 |
| 5. 작업 압력 | 1000PSI(PN63/6.3Mpa) |
| 6. 연결 종료 | NPT/BSP/BSPT/DIN259/DIN2999 |
| 7. 근무온도 | -20~300℃ |
| 8. 적합한 매체 | 물, 천연가스, 기름 및 일부 부식성 액체 |
| 9. 인감 | PTFE, RPTFE, PPL |
| 10. 잠금 | 옵션 |
| 11. 검사 및 테스트 | API598에 따르면 |
| 선적 | |
| 배달 시간 | 20~30일 |
| 패키지 | 표준 수출 합판 케이스 |
| 선적항 | 중국 닝보/상하이 |
| 배송 조건 | Exw, FOB, CFR, CIF 등 |
| 지불 조건 | T/T, 서부 동맹, 등. |
| 30% 선불, 70% 잔액은 배송 전 또는 사본에 대해 지불됩니다. BL의 | |
| 보증 | 공장을 떠난 후 18개월 |
| 이점 | OEM이 적용 가능합니다. |
| 기타 | 우리는 또한 플랜지 볼 밸브, 게이트 밸브, 글로브 밸브, 체크 밸브, 소화전 밸브, 부스터 밸브, 완전 용접 볼밸브 및 Y스트레이너 등 |
