스테인레스 스틸 3방향 내부 스레드 볼 밸브

JOEPAI 스테인레스 스틸 3방향 내부 스레드 볼 밸브의 밸브 본체는 CF8 또는 CF8M 스테인레스 스틸의 정밀 매몰 주조를 통해 제조됩니다. CF8 재질(SS304): 물, 공기, 약산 및 약알칼리 용액을 포함한 매체에 적합합니다. CF8M 재질(SS316): 염화물 함유 환경, 해수 및 부식성이 강한 화학 매체용으로 설계되었습니다.

이 3방향 볼 밸브의 매몰 주조 밸브 본체는 균일한 벽 두께와 우수한 표면 마감을 특징으로 하여 매체가 축적될 수 있는 데드존을 효과적으로 제거합니다. 이는 제약 정제수 파이프라인 및 식품 등급 배관 시스템과 같은 위생적인 ​​작업 조건에 이상적인 선택입니다. 모든 밸브는 공장 납품 전에 쉘 강도 테스트 및 견고성 검사를 거쳐 고압 작동 조건에서도 외부 누출 위험이 전혀 없음을 보장합니다.

제품특징

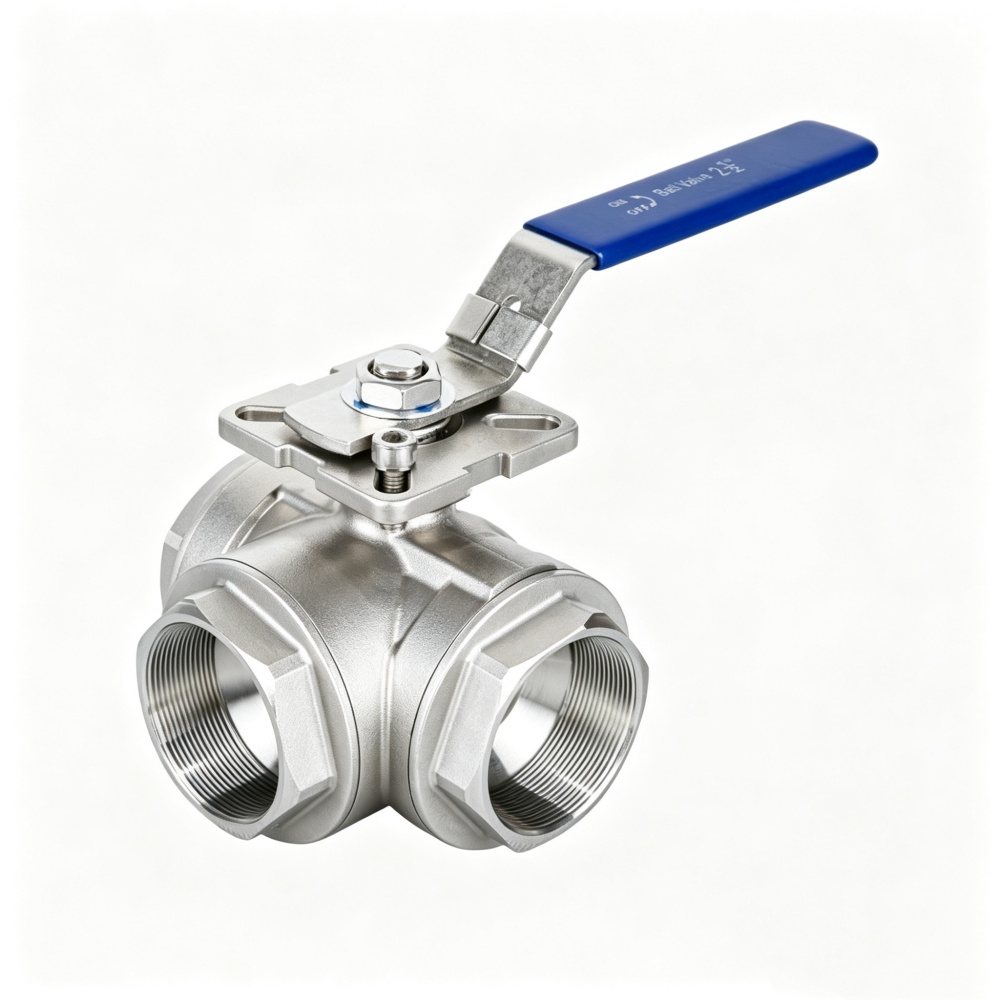

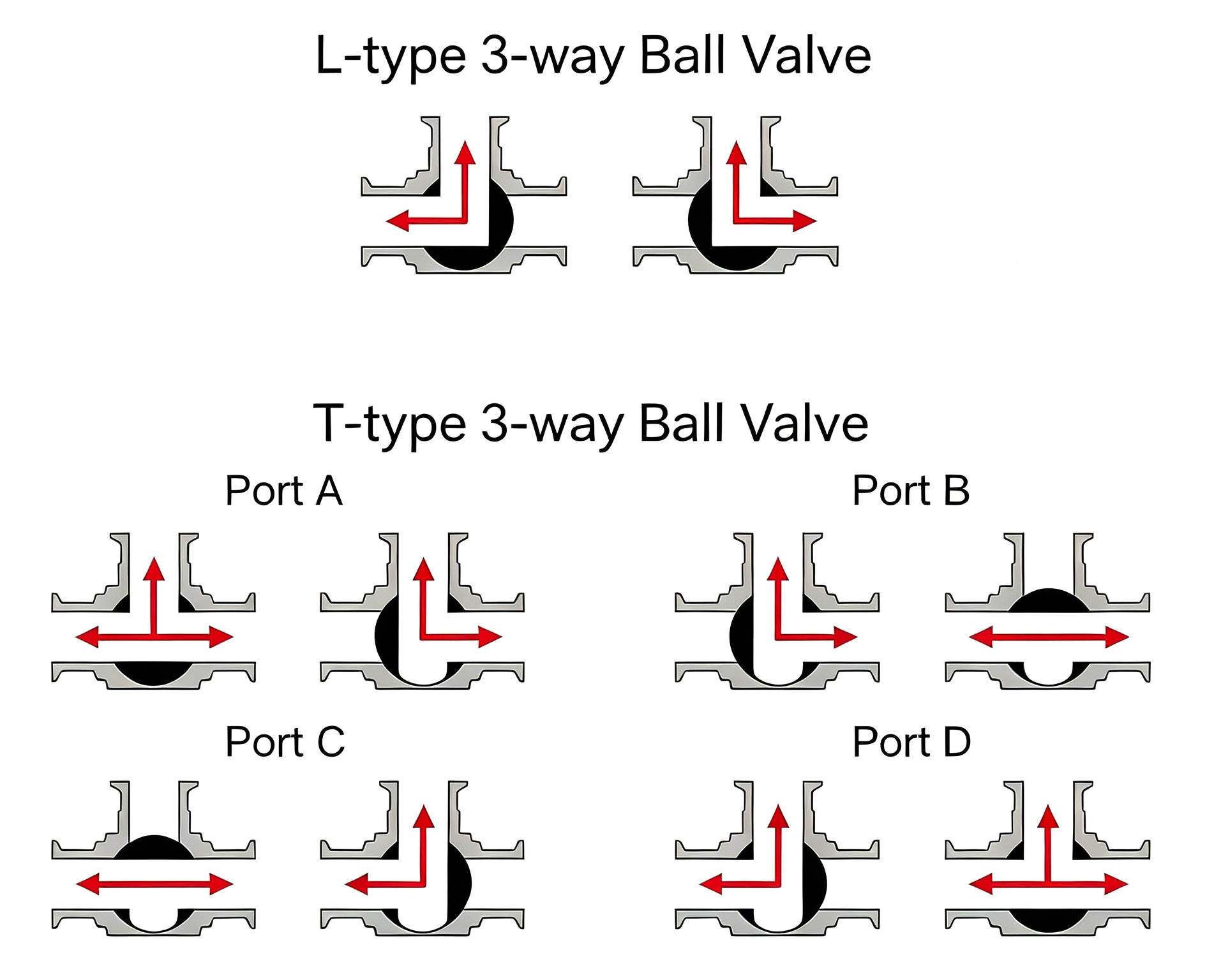

1.이 스테인레스 스틸 3 방향 암나사 볼 밸브는 L 포트 및 T 포트 흐름 채널 설계와 함께 사용할 수 있습니다. 두 버전 모두 90° 회전 핸들로 작동하며 명확한 흐름 방향 표시기가 특징입니다.

L포트 3방향 볼 밸브: 하나의 입구와 두 개의 출구 사이를 전환할 수 있습니다. 일반적인 응용 분야에는 펌프 바이패스 전환, 온라인 샘플러 순환 전환 및 두 필터의 교번 작동이 포함됩니다. L 포트 볼 밸브는 주 가스 공급 장치와 대기 가스 공급 장치 간의 신속한 전환을 위해 가스 분배 패널에 널리 배치됩니다.

T-포트삼방향볼 밸브: 두 가지 작업 모드를 지원합니다. 하나의 입구가 두 개의 출구로 분할되거나 두 개의 입구가 하나의 출구로 결합됩니다. 이는 탱크 채우기/하역 전환, 열 교환기에서 뜨거운 매체와 차가운 매체의 교대 순환, 혼합 전 이중 공급 라인 병합에 적합합니다. 화학 계량 스키드에서 T 포트 볼 밸브는 자동 제어 시스템과 함께 사용하면 두 가지 화학 시약을 교대로 주입하여 정확한 투여량을 달성할 수 있습니다.

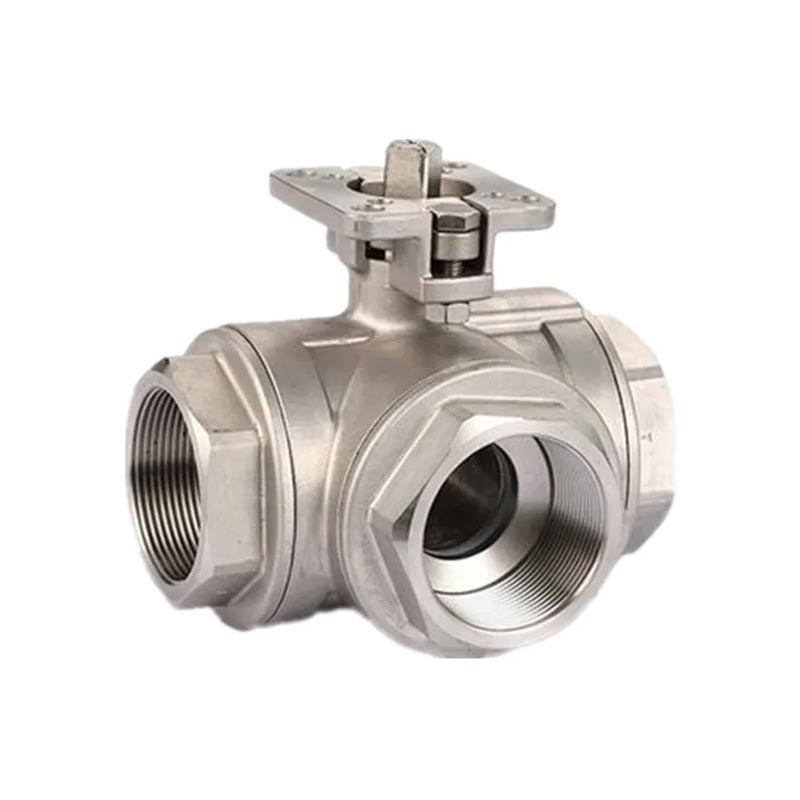

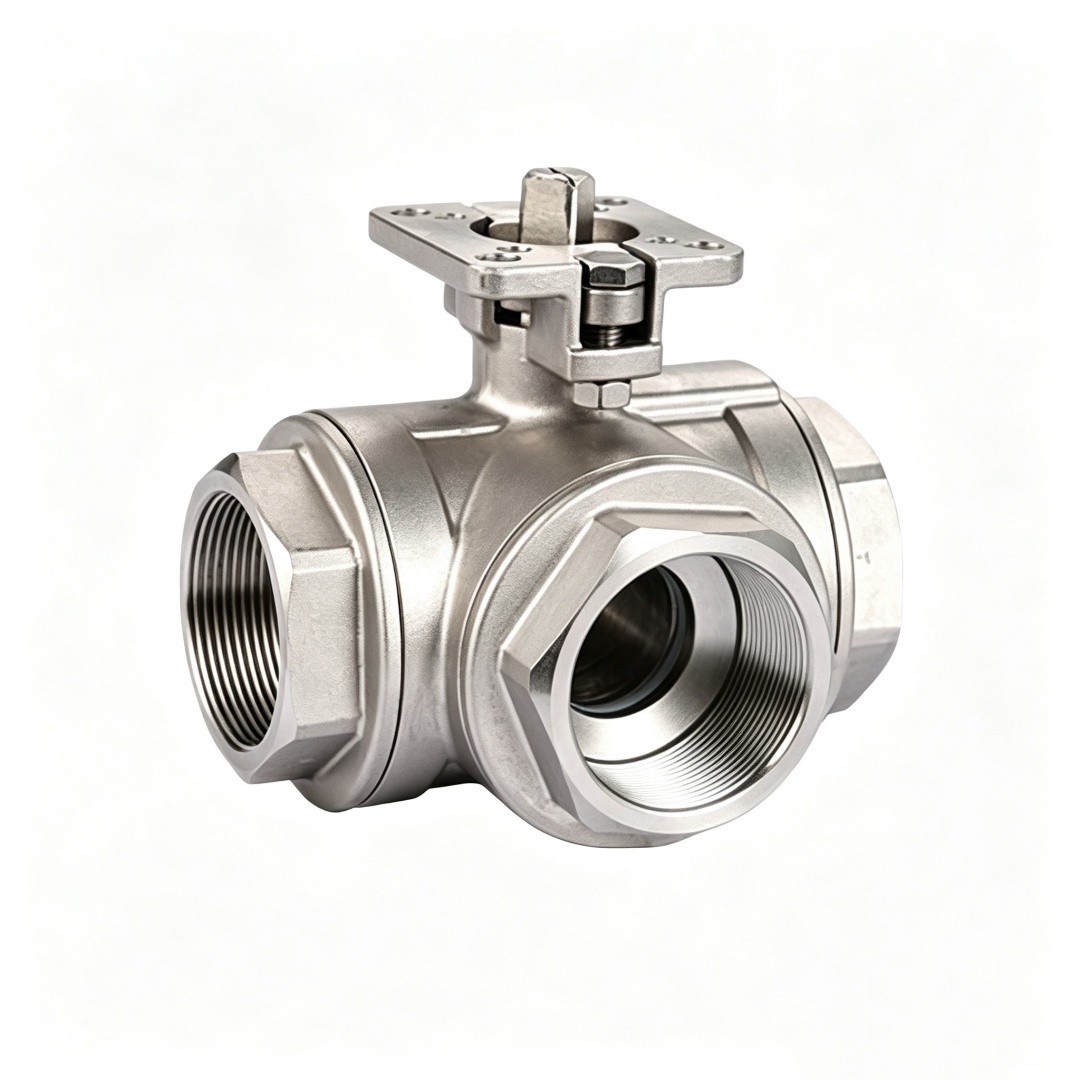

2.이 스테인레스 스틸 3 방향 암나사 볼 밸브의 상단은ISO 5211 표준 높은 직접 장착 플랫폼. 장착 패드의 플랜지 치수는 공압식 및 전기식 액추에이터의 치수와 완벽하게 일치합니다. 추가 브래킷이나 커플링 없이 액추에이터를 직접 장착할 수 있으므로 설치 공차가 크게 줄어들고 설치 공간이 절약됩니다.

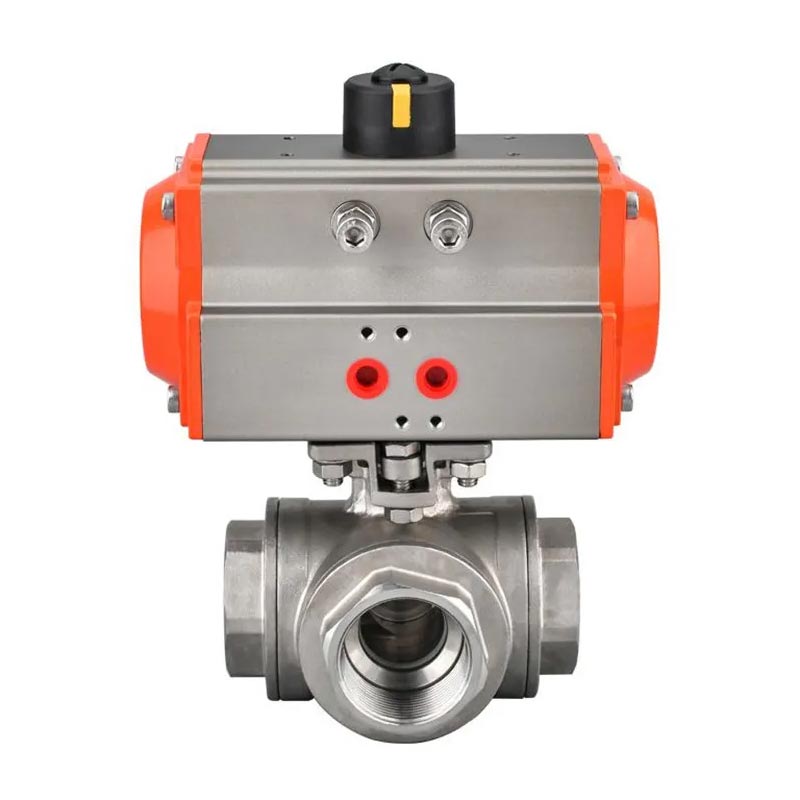

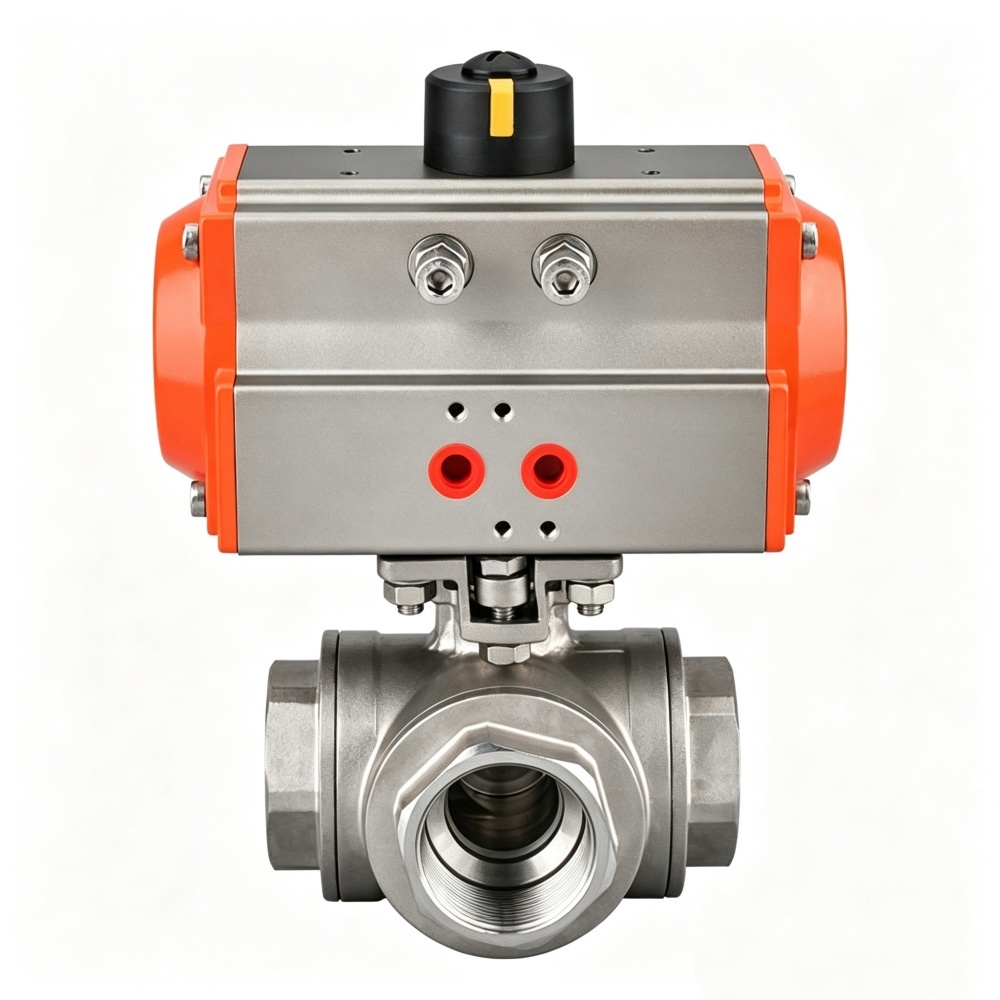

밸브는 핸들을 통해 수동으로 제어할 수 있으며 원격 온-오프 제어를 실현하기 위한 옵션으로 공압 또는 전기 액추에이터를 장착할 수도 있습니다.

품질 보증 및 맞춤형 지원

모든 밸브는 공장에서 출고되기 전에 기밀성 테스트와 나사 정확도 검증을 거칩니다.

자재 인증, 치수 도면, 설치 지침 제공

글로벌 시장 인증 지원(CE/ISO/RoHS 등)

OEM/ODM/개인 금형 맞춤화 서비스는 다양한 엔지니어링 프로젝트의 요구 사항을 충족하기 위해 완전히 개방되어 있습니다.

FAQ

Q: 실제 사용 시 L-포트와 T-포트의 차이점은 무엇입니까?

A: L 포트 스위치는 두 출구 사이에서 흐릅니다(펌프 바이패스 또는 샘플러 전환에 공통). T-포트는 하나의 유입구에서 두 개의 배출구로 분할되거나 두 개의 유입구를 하나의 배출구로 병합할 수 있어 탱크 채우기/비우기 또는 필터 이중화에 이상적입니다.

Q: 이 밸브가 증기를 처리할 수 있습니까?

A: PTFE 시트의 최대 온도는 200°C입니다. 포화 증기에 적합합니다. 200°C 이상의 과열 증기의 경우 금속 시트 버전을 선택하십시오.

Q: 어떤 스레드 유형을 사용할 수 있습니까?

A: NPT(미국), BSPT(영국/호주), BSPP(유럽) 및 DIN2999(독일). 주문 시 나사 규격을 지정하세요.

Q: 이 밸브는 제약/식품 응용 분야에 적합합니까?

A: 예 – PTFE 시트가 있는 CF8M 본체는 위생 요구 사항을 충족합니다. 요청 시 추가 표면 마감(Ra ≤ 0.8μm) 및 패시베이션이 가능합니다.
