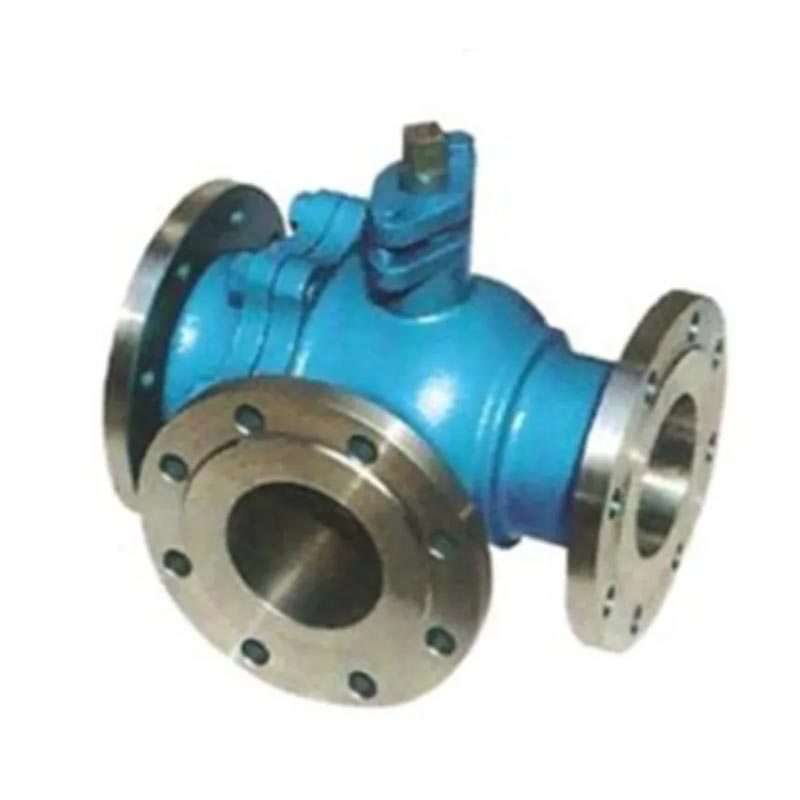

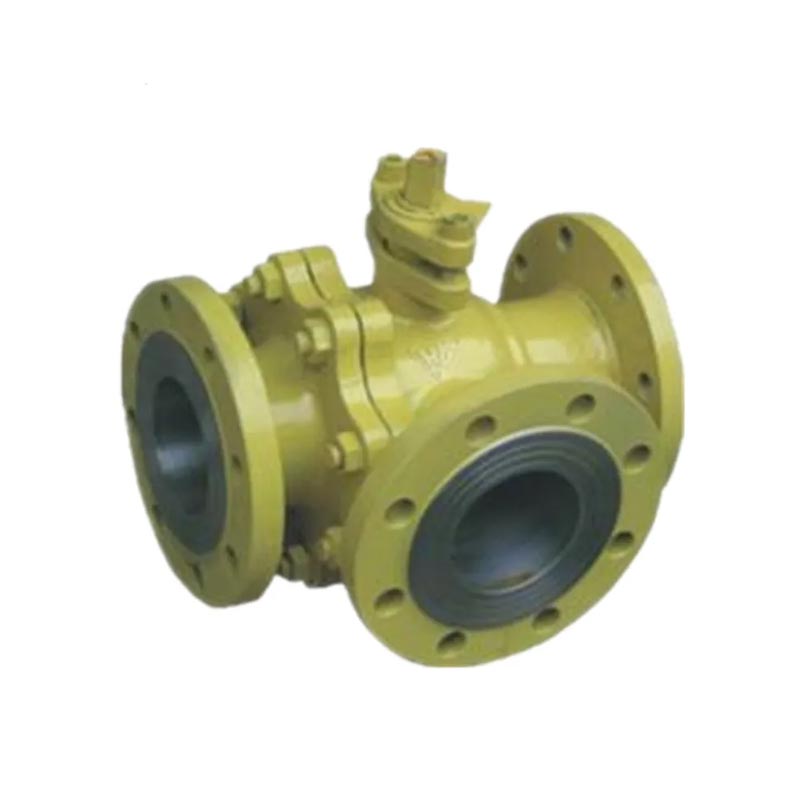

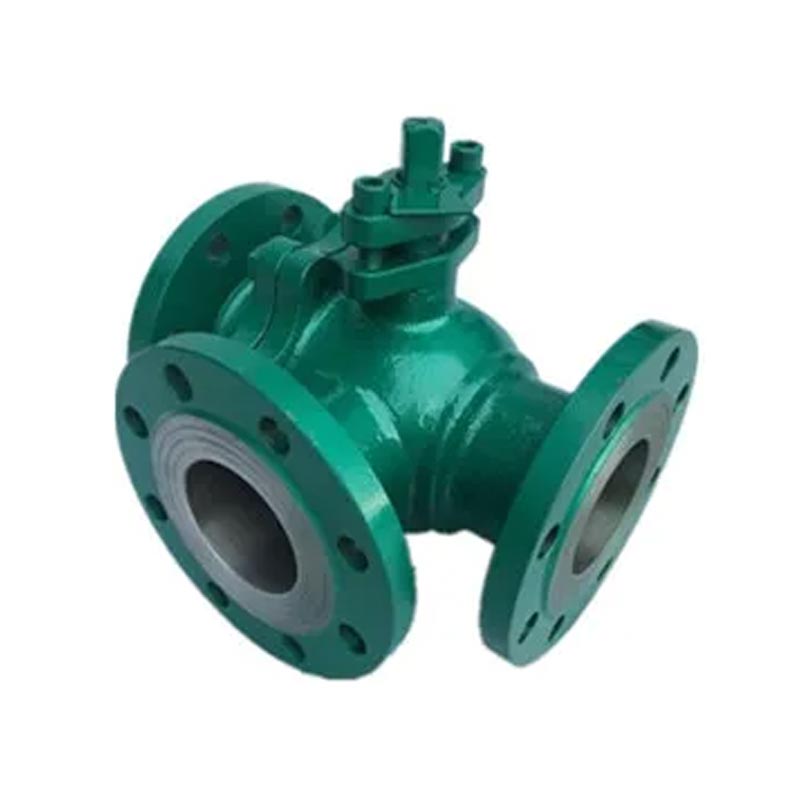

카본 스틸 플랜지 3 방향 볼 밸브

Joepai 내구성 탄소강 플랜지 3 방향 볼 밸브는 소형 구조, 유연한 제어 및 강한 적응성을 갖습니다. 다중 흐름 산업 시스템의 이상적인 유체 파견 센터로, 강도가 높고 밀봉 요구 사항이 높은 작업 환경에 적합합니다. 모든 Joepai 3 방향 볼 밸브는 ISO 9001, API 및 CE 표준에 따라 엄격하게 생산됩니다. 공장을 떠나기 전에 제품은 쉘 강도 테스트, 공기 압박감 테스트 및 흐름 테스트를 거치며 수출 및 엔지니어링 프로젝트 전달 요구 사항을 충족하기위한 완전한 재료 및 테스트 보고서가 장착되어 있습니다.

문의 보내기

제품 설명

Joepai 고품질 탄소강 플랜지 3 방향 볼 밸브 (WCB 재료) 다 채널 스위칭이 필요한 산업 시스템을 위해 설계되었습니다. 함수 병합. T 자형 또는 L 자형 채널 구조를 지원합니다 유량 방향과 매체의 유량을 유연하게 제어 할 수 있습니다. 제품 PN16에서 PN40까지 다양한 압력 수준을 충족하고 표준 플랜지를 사용합니다. 연결을 위해. 석유, 화학 물질, 물 공급에 널리 사용됩니다. 효율적인 유체 스위칭 및 시스템을 달성하기위한 전력 및 프로세스 파이프 라인 완성.

제품 세부 사항

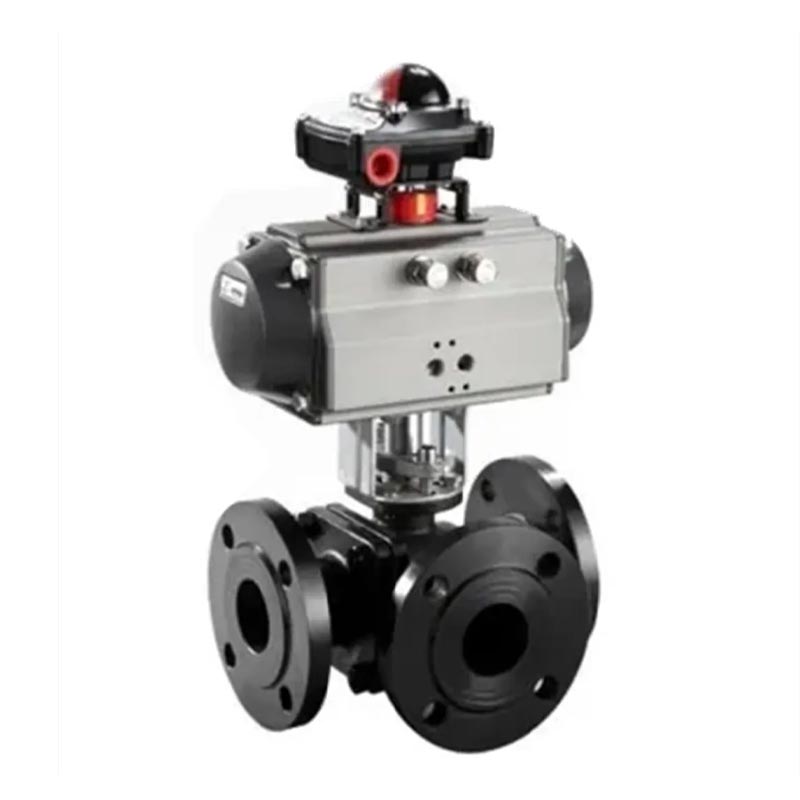

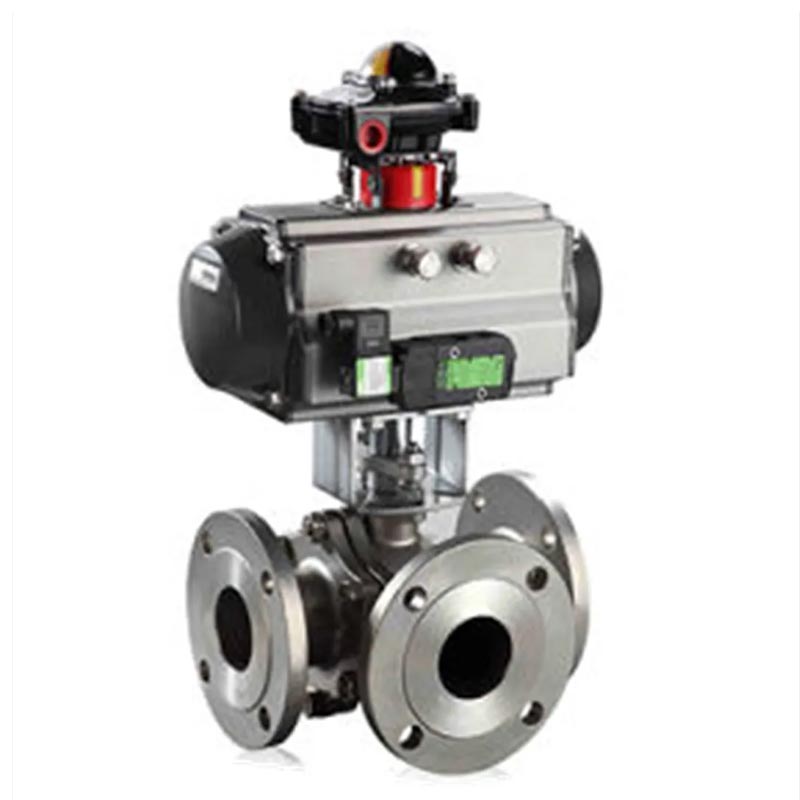

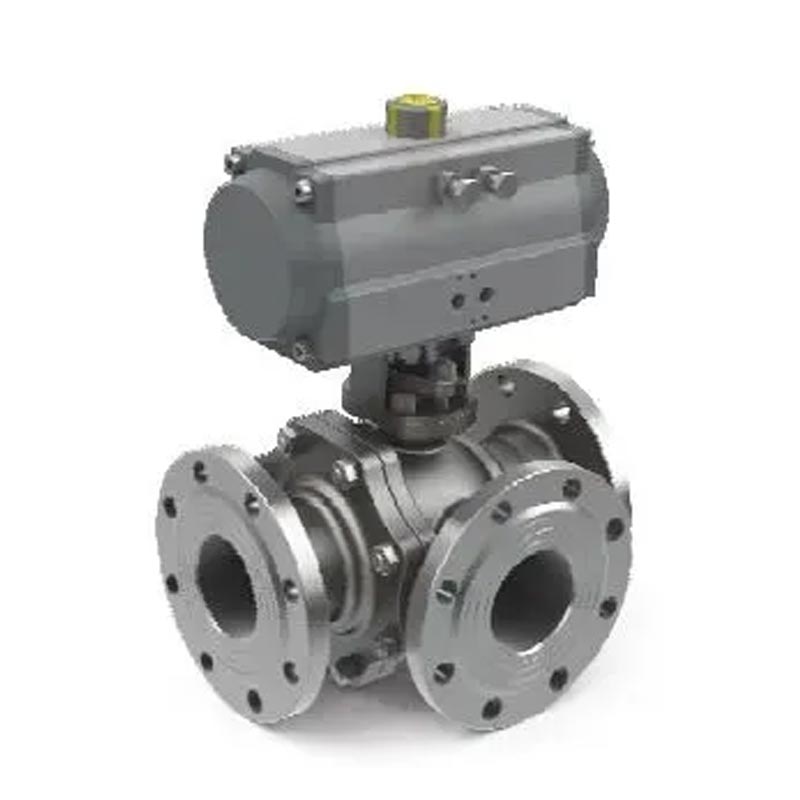

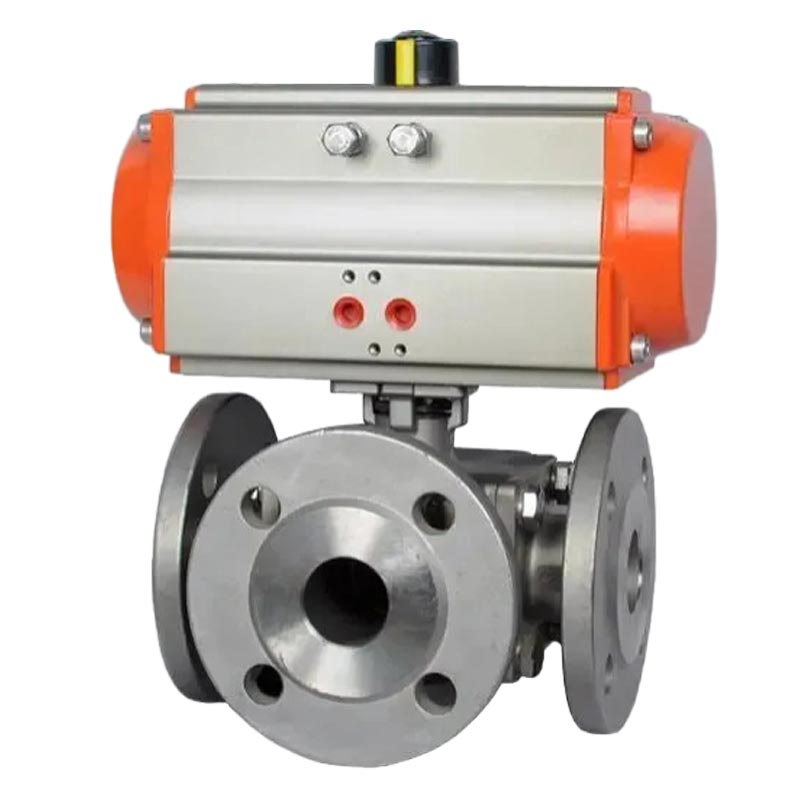

공압이있는 탄소강 3 방향 볼 밸브 액추에이터
1. 재료 탄소강/SS304/316/304L/316L (WCB/CF8/CF8M/CF3/CF3M)
2. 크기 1/2 ''~ 8 ''(DN15 ~ DN200)
3. ISO9001 확인
4. 포트 감소 포트
5. 작동 압력 150lb/pn16
6. 연결 종료 rf 플랜지가 끝납니다
7. 작동 온도. -20 ~ 300ºC
8. 적절한 중간 물, 천연 가스, 오일 및 부식성 액체
9. SEAL PTFE, RPTFE, PPL
10. 잠금 옵션
11. API598에 따른 검사 및 테스트

선적

배달 시간 20 ~ 30 일
패키지 표준 수출 합판 케이스
배송 포트 닝보/상하이, 중국
배송 약관 EXW, FOB, CFR, CIF 등
지불 조건 T/T, Western Union 등
30% 선불, 배송 전 또는 BL 사본에 대해 지불 한 70% 잔액
공장을 떠난 후 18 개월 후 보증
Advantage OEM이 적용 가능합니다

다른 사람들은 플랜지 볼 밸브, 게이트 밸브, 글로브 밸브, 체크를 제조합니다. 밸브, 소방관 밸브, 부스터 밸브, 완전 용접 볼 밸브 및 Y 스트레이너. 등.

Carbon Steel Flanged Three Way Ball Valve

제품 매개 변수

형태	타입 T, L 3 웨이 볼 밸브
공칭 직경 DN (MM) 내부	DN15-DN300
공칭 압력	1.6 2.5 4.0 제품
액체 범위	공기, 물, 가스, 오일 및 석유 화학 제품 부식성 매체
작업 온도	하드 씰 : -40-300 소프트 씰 : -40--80
유출	0 ANSIB16.104 스탠드를 준수합니다
주요 자료	밸브 바디 : WCB 304 316 316L 스풀 : 304 316 316L
좌석 양식	스테인레스 스틸 이동식 하드 씰, PTFE 소프트 씰
표면 준비	세련

주요 차원

치수
크기	~에	2	2 1/2	3	4	6	8	10	12	14	16
크기	mm	50	65	80	100	150	200	250	300	350	400
L/L1 (RF/BW)	~에	17.75	20.00	22.75	26.5	36.00	40.25	50.00	56.00	/	/
L/L1 (RF/BW)	mm	451	508	578	673	914	1022	1270	1422	/	/
L2 (RTJ)	~에	17.88	21.25	23.00	26.88	36.50	40.88	50.88	56.88	/	/
L2 (RTJ)	mm	454	540	584	683	927	1038	1292	1445	/	/
H	~에	7.50	9.00	11.00	14.12	15.75	18.88	20.50	26.38	/	/
H	mm	190	230	280	360	400	480	520	670	/	/
W	~에	24	32	32	32	32	40	40	40	/	/
W	mm	600	800	800	800	800	1000	1000	1000	/	/
WT (kg)	RF/RTJ	68	95	120	185	675	1100	1650	2300	/	/
WT (kg)	BW	54	74	91	122	555	918	1355	2950	/	/

유지 보수 문제

1. 밸브 핸들이 회전 할 위치를 남겨 두십시오.
2. 스로틀에 사용될 수 없습니다.

변속기 메커니즘이있는 볼 밸브는 똑바로 설치해야합니다.
탄소강 플랜지 3 방향 볼 밸브의 작동 원리는 밸브를 회전시켜 열거 나 닫게하는 것입니다. 볼 밸브 스위치는 가벼우 며 크기가 작으며 큰 직경으로 만들 수 있으며 밀봉으로 신뢰할 수 있으며 구조가 간단하며 유지하기 쉬우 며 밀봉 표면과 구형 표면은 종종 폐쇄 상태에 있으며 매체로 쉽게 침식되지 않습니다. 그들은 다양한 산업에서 널리 사용됩니다.

3 웨이 볼 밸브는 주로 파이프 라인에서 미디어의 흐름 방향을 차단, 배포 및 변경하는 데 주로 사용됩니다.
3 웨이 볼 밸브는 비교적 새로운 유형의 볼 밸브로, 마찰이없는 개구부 및 닫기, 낮은 밀봉 마모, 작은 개구부 및 닫는 토크와 같은 구조에서 몇 가지 독특한 장점이 있습니다. 이렇게하면 첨부 된 액추에이터의 사양을 줄일 수 있습니다.

다중 회전 전기 액추에이터가 장착 된이 제품은 매체의 조정 및 단단한 절단을 달성 할 수 있습니다. 석유, 화학 물질, 도시 물 공급 및 엄격한 차단이 필요한 배수와 같은 근무 조건에 널리 적용됩니다.
