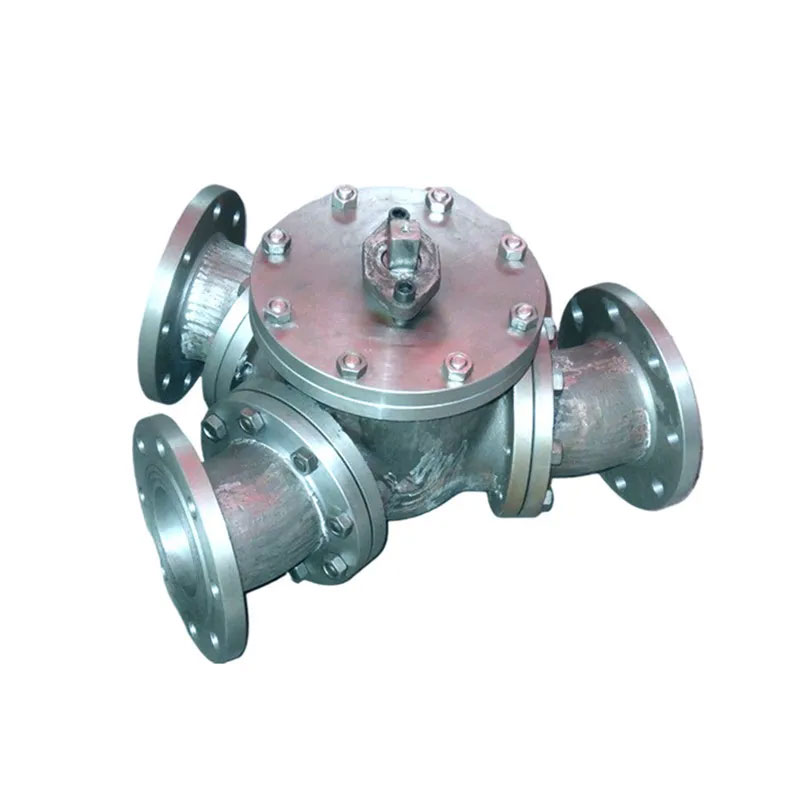

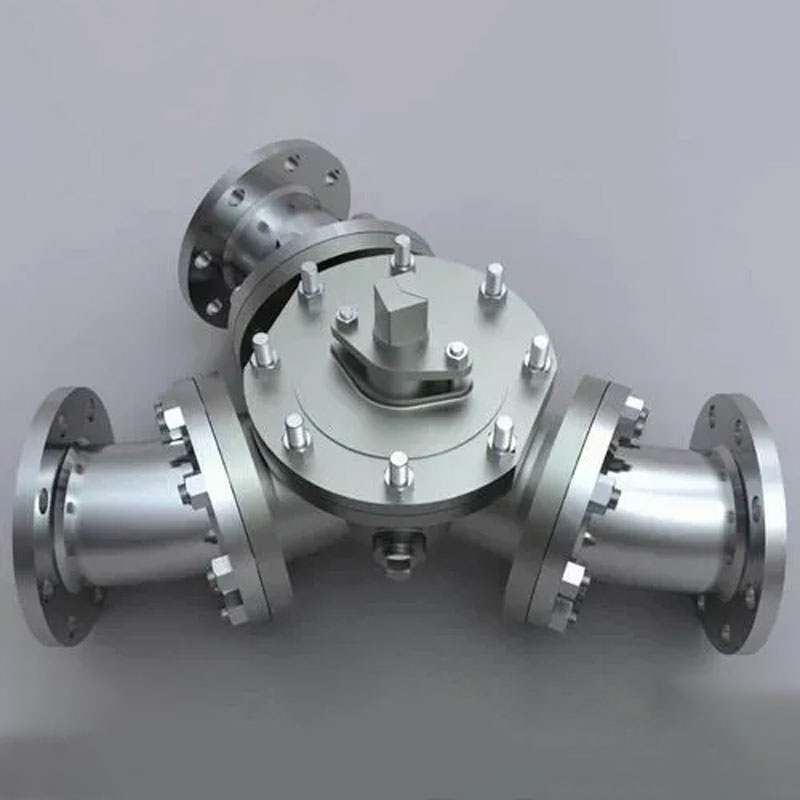

Joepai Y 유형 스테인레스 스틸 PN16 3 방향 볼 밸브, 밸브에는 특수 구조 및 유연한 작동으로 이상적인 선택이됩니다. 다 방향 유체 스위칭 및 제어. PN16 공칭 압력 평가는 중간에서 고품질 압력 베어링 성능을 보장합니다. 압력 시스템. 독특한 Y 자형 구조는 유체를 효과적으로 감소시킵니다 서비스 수명을 연장하는 교란 및 압력 감소.
부드러운 전환/병합, 액체 축적 및 데드 코너를 피합니다
L 자형 또는 T 자형 디자인은 선택 사항이며 다른 흐름을 제어 할 수 있습니다. 지도
부식성, 청소하기 쉬우 며 수명이 길다
작동하기 쉽고 우수한 밀봉 성능
스레드, 플랜지 및 용접을 포함한 여러 연결 방법이 있습니다 선택할 수 있습니다
수동, 공압, 전기 등을 포함한 여러 제어 모드
1. Y 형 스테인레스 스틸 PN16 3 방향 볼 밸브 : T-Type 3 방향 볼 밸브는 하나의 흡입구와 2 개의 콘센트로 설정되어 있습니다. 유체를 하나의 흡입구에서 두 개의 콘센트로 전환 시키거나 두 인트를 하나로 병합합니다. 콘센트. 전환 할 때는 하나의 콘센트를 닫고 다른 출구; 병합 할 때는 두 개의 입구를 열고 닫을 필요가 있습니다. 하나의 출구.
2. L 형 3 웨이 볼 밸브 : L 형 채널 3 방향 볼 밸브 두 개의 입구와 하나의 콘센트로 설정되어 두 개의 입구를 다음으로 나눌 수 있습니다. 하나의 콘센트 또는 하나의 입구를 두 개의 콘센트로 나눕니다. 전환 할 때, 그것은입니다 하나의 입구를 닫고 하나의 콘센트를 열어야합니다. 병합 할 때 한 입구를 열고 한 출구를 닫는 데 필요합니다.

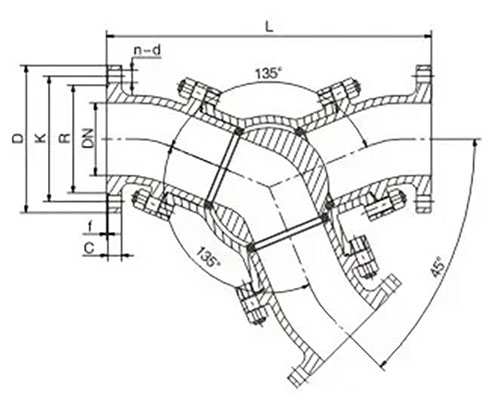

| DN | L | D | K | R | C | f | N-D |
| 50 | 340 | 160/165 | 125 | 100 | 20 | 3 | 4-18 |
| 65 | 400 | 180/185 | 145 | 120 | 20 | 3 | 4-18 |
| 80 | 410 | 195/200 | 160 | 135 | 20 | 3 | 8-18 |
| 100 | 460 | 215/220 | 180 | 155 | 22 | 3 | 8-18 |
| 125 | 560 | 245/250 | 210 | 185 | 22 | 3 | 8-18 |
| 150 | 660 | 280/285 | 240 | 210 | 24 | 3 | 8-23 |
| 200 | 800 | 335/340 | 295 | 265 | 24 | 3 | 12-23 |
| 250 | 1030 | 405 | 355 | 320 | 30 | 3 | 12-25 |
| 300 | 1140 | 460 | 410 | 375 | 30 | 4 | 12-25 |

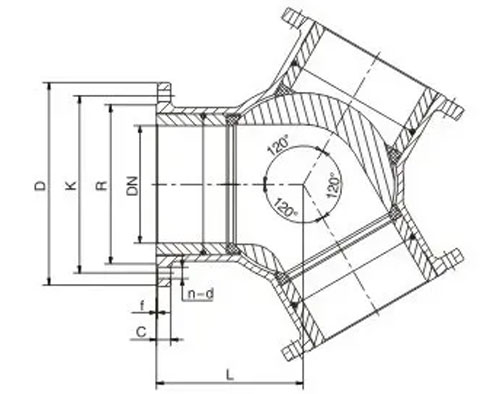

| DN | L | D | K | R | C | f | N-D |
| 50 | 110 | 160/165 | 125 | 100 | 20 | 3 | 4-18 |
| 65 | 130 | 180/185 | 145 | 120 | 20 | 3 | 4-18 |
| 80 | 150 | 195/200 | 160 | 135 | 20 | 3 | 8-18 |
| 100 | 170 | 215/220 | 180 | 155 | 22 | 3 | 8-18 |
| 125 | 190 | 245/250 | 210 | 185 | 22 | 3 | 8-18 |
| 150 | 210 | 280/285 | 240 | 210 | 24 | 3 | 8-23 |
| 200 | 245 | 335/340 | 295 | 265 | 24 | 3 | 12-23 |
| 250 | 290 | 405 | 355 | 320 | 30 | 3 | 12-25 |
