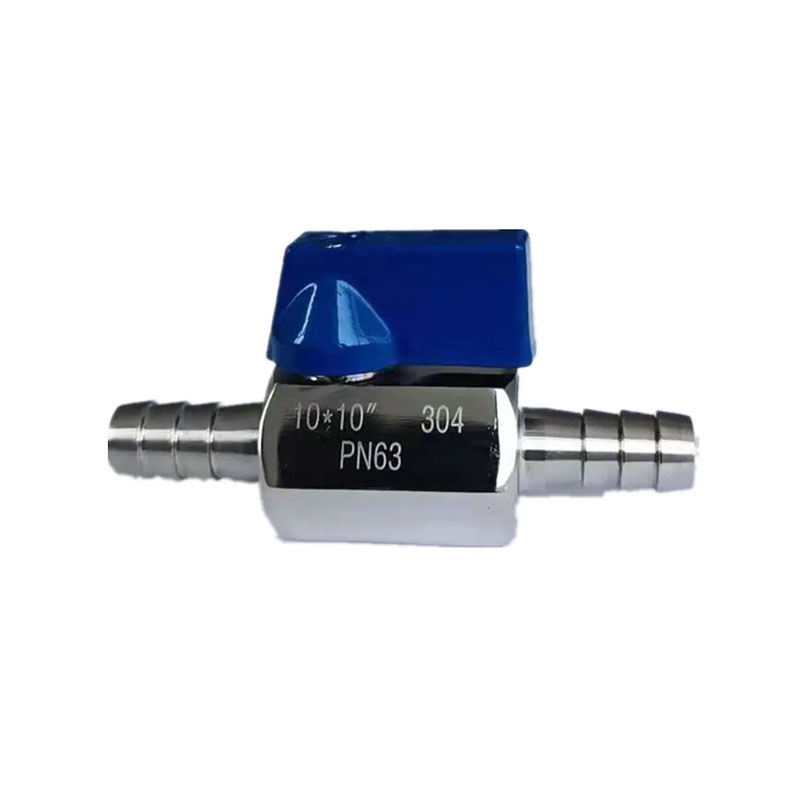

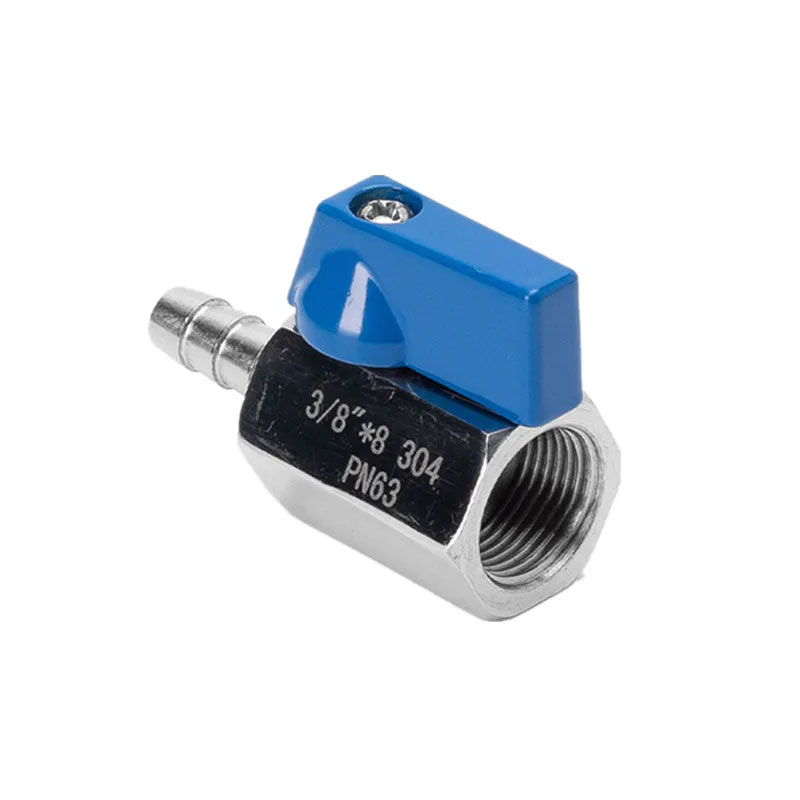

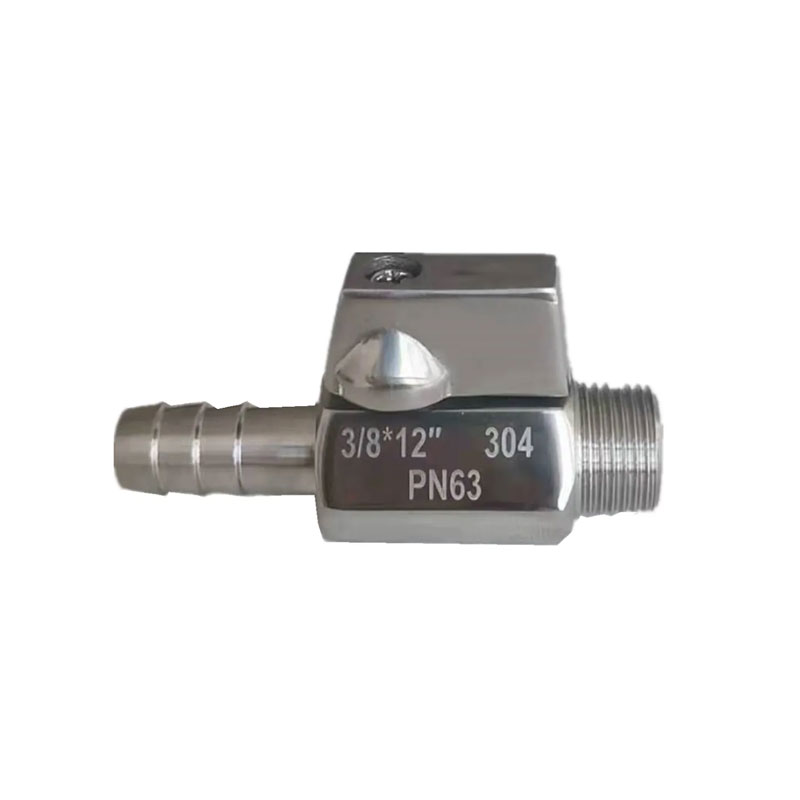

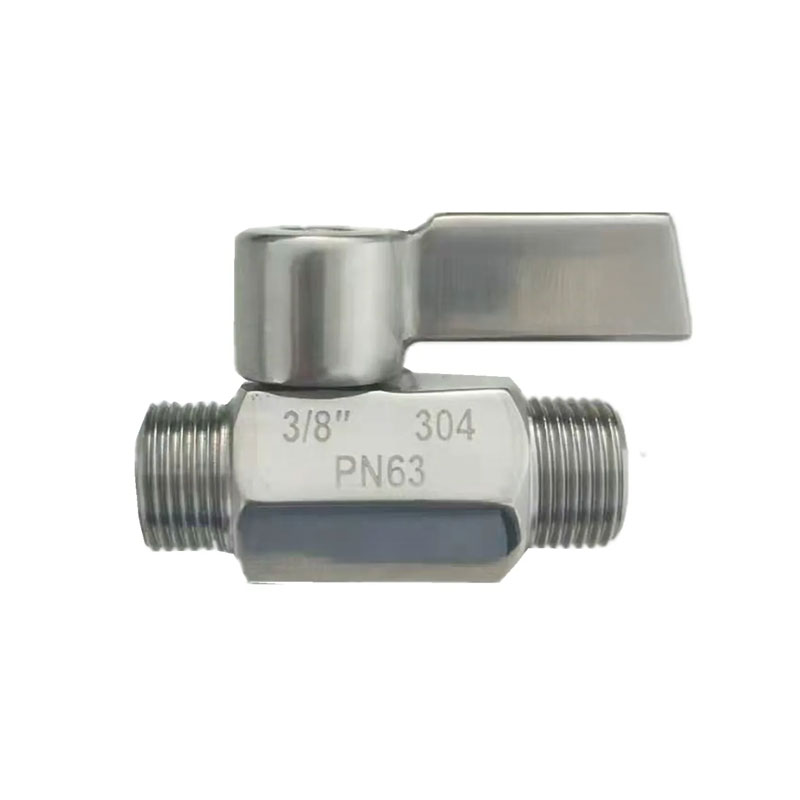

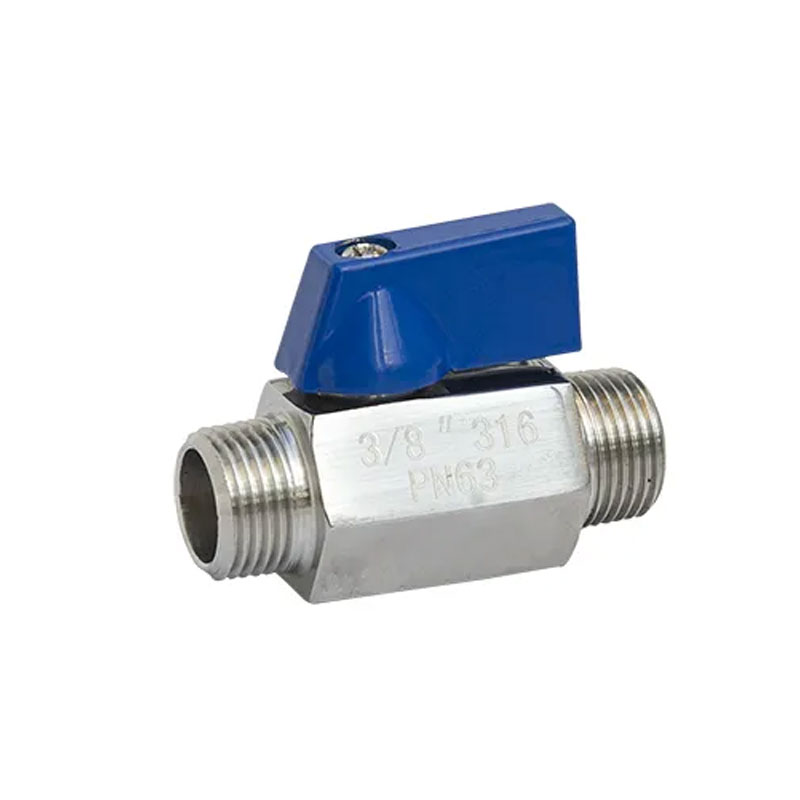

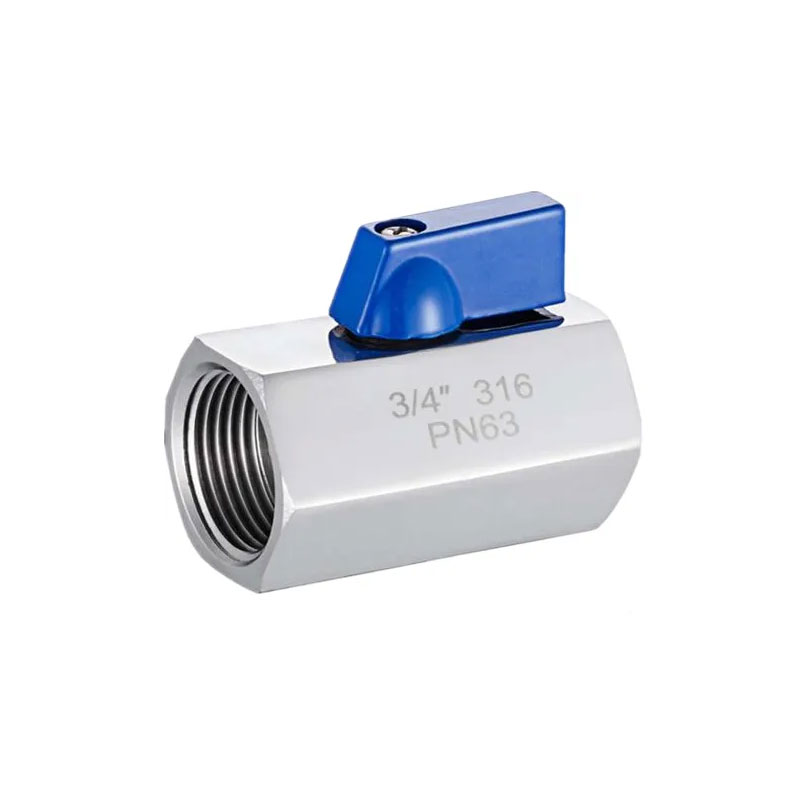

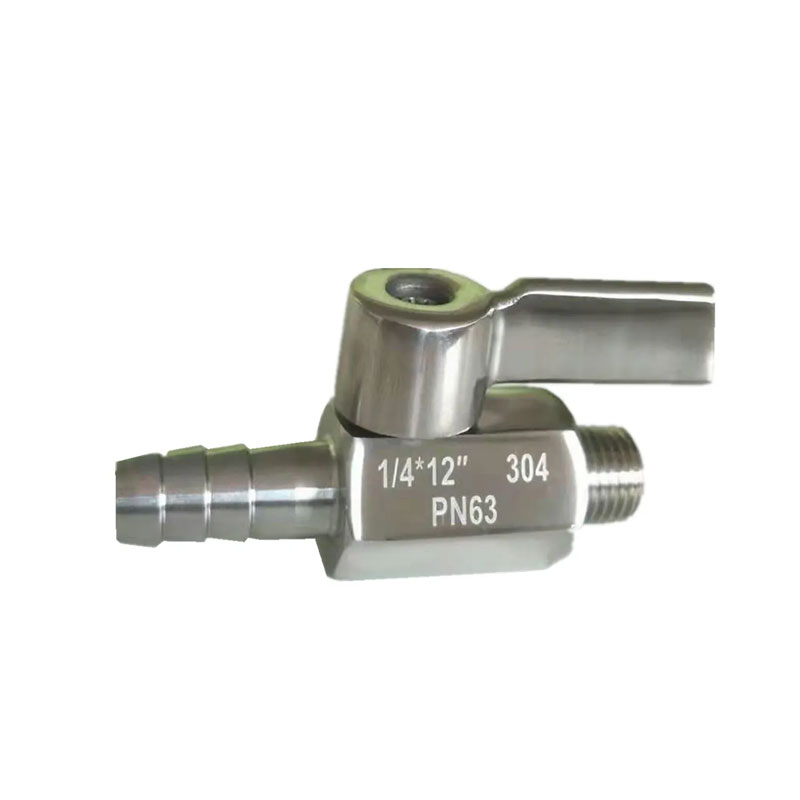

Joepai 내구성 젖꼭지 호스 스테인레스 스틸 미니 볼 밸브, 빠른 통합 연결 및 산업 등급 스테인레스 스틸 내구성, 적합합니다. 호스 시스템의 유연한 응용 시나리오의 경우 소량입니다. 고성능 유체 제어 도구.
마이크로 펌프 시스템에서 니플 호스 스테인리스 스틸 미니 볼 밸브는
유체의 흐름과 방향으로 시스템의 안정적인 작동을 보장합니다. 그것은
소형 크기와 효율적인 성능은 마이크로 펌프 시스템을 더 많이 만듭니다.
작고 효율적입니다.
의료 장비 분야에서 미니 볼 밸브는 널리 사용됩니다.
주입 펌프, 투석기, 인공 호흡기 및 기타 장비
약물, 혈액 및 기타 액체의 정확한 전달 및 안전한 제어.
반도체 생산과 같은 정밀 기기 제조에서
장비, 실험실 기기 등, 미니 볼 밸브는
냉각 액체, 가스 및 기타 매체의 흐름을 제어하여
기기의 고정밀 작동.
자동화 된 생산 라인에서 미니 볼 밸브는 유체로 널리 사용됩니다.
공압 및 유압 시스템의 제어 성분은 정확한 달성입니다
자동화 된 생산 공정 제어.
다양한 크기의 유연한 호스 피팅을 제공합니다 (스무드로드 타입/멀티
그루브 유형)
다른 핸들 양식 (짧은 핸들, 잠금 핸들, 색상을 선택하십시오
신분증)
로고의 작은 배치 사용자 정의 및 구조 최적화를 지원합니다
기술 도면, 샘플 및 다국어 매개 변수 테이블을 제공합니다
| 아니요. | 부품 이름 | 재료 | |
| 1 | O- 링 | NBR | NBR |
| 2 | 줄기 | SS304 | SS316 |
| 3 | 볼트 | SS304 | SS304 |
| 4 | 핸들 | 알루미늄 합금/CF8 | 알루미늄 합금/CF8 |
| 5 | 몸 | CF8 | CF8M |
| 6 | 캡 | CF8 | CF8M |
| 7 | 볼 시트 (A) | ptfe | ptfe |
| 8 | 공 | SS304 | SS316 |
| 9 | 볼 시트 (B) | ptfe | ptfe |
| 1/8 "1/4"3/8 " | 1/2 " | 3/4 " | |||||||||
| D | 7 | 7 | 7 | 7 | 9.2 | 9.2 | 9.2 | 9.2 | 9.2 | 15 | 15 |
| H | 26.5 | 26.5 | 26.5 | 26.5 | 28.3 | 28.3 | 28.3 | 28.3 | 28.3 | 32 | 32 |
| W | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 |
| L | 48.5 | 48.5 | 50.5 | 55 | 52.5 | 54.5 | 58.5 | 58.5 | 59 | 66 | 69 |
| d | 5 | 5 | 6.5 | 7 | 5 | 6.5 | 8 | 9 | 9.5 | 10 | 12.5 |
| l | 18.5 | 18.5 | 20.5 | 25 | 18.5 | 20.5 | 25 | 25 | 25 | 25 | 28 |
| D1 | φ7 | φ8 | φ10 | φ12 | φ8 | φ10 | φ12 | φ14 | φ16 | φ16 | φ20 |
