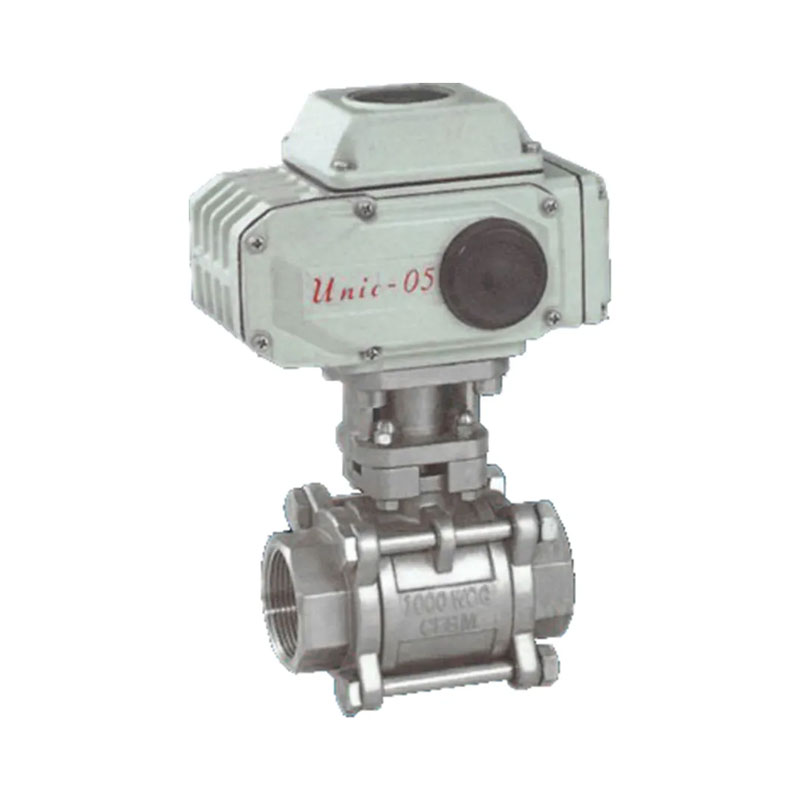

Joepai 공급 업체는 단단히 할 수있는 90 공압 3pc 볼 밸브를 제공합니다. 90도 회전과 작은 회전 토크만으로 닫힙니다. 그만큼 완전히 같은 밸브 바디 캐비티는 저항이 낮고 똑바로 매체의 흐름 채널을 통해. 그것은 일반적으로 그 공을 믿어집니다 밸브는 직접 개방 및 폐쇄에 가장 적합하지만 최근 개발로 인해 스로틀 링 및 흐름 제어를 갖도록 볼 밸브를 설계했습니다. 기능.
Wenzhou Joepai Valve Co., Ltd.는 전문 산업용 유체입니다. 제어 솔루션 엔터프라이즈 디자인, 연구 및 개발, 제조 및 판매. 이곳은 웬 주우 시티의 롱완 지구에 위치하고 있습니다. 공항에 인접하여 편리하게 위치한 Zhejiang Province. 환영 진심으로 협력하고 광채를 만드는 가정 및 해외 고객 함께!
스레드 표준 : NPT, BSPT, DIN259, DIN2999, ISO228 클래스 A
최대 압력 : 6.4mpa
온도 범위 : -20C ~ 232C
적절한 매체 : 물, 기름, 공기 및 일부 부식성 액체
블로우 아웃 증명 줄기/전체 포트
투자 캐스팅 기관
1000PSI (PN64) W.O.G
재료 표준 : S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308
| 1 | 캡 | CF8M/CF8/WCB | 8 | 줄기 | SS316/SS304SS |
| 2 | 볼트 와셔 | SS304/SS/SS316 | 9 | 추력 와셔 | ptfe |
| 3 | 육각 너트 | SS304/SS/SS316 | 10 | 포장 | ptfe |
| 4 | 볼트 | SS304/SS/SS316 | 11 | 선 | SS304/SS |
| 5 | 몸 | CF8M/CF8/WCB | 12 | 봄 와셔 | SS304/SS |
| 6 | 좌석 | ptfe | 14 | 줄기 너트 | SS304/SS |
| 7 | 공 | SS316/SS304/SS | 15 | 후퇴 만 차단하십시오 | 봄 여름 시즌 |
| DN | G | D | L | W | H1 | H2 | E1 | E2 | 라 | RB |
| 6 | 1/4 " | 6 | 60 | 9 | 9 | 40 | R3 | R3 | 18 | 21 |
| 10 | 3/8 " | 10 | 60 | 9 | 9 | 40 | R3 | R3 | 18 | 21 |
| 15 | 1/2 " | 14 | 75 | 9 | 9 | 40 | R3 | R3 | 18 | 21 |
| 20 | 3/4 " | 19 | 80 | 9 | 9 | 45 | R3 | R3 | 18 | 21 |
| 25 | 1 " | 24 | 90 | 11 | 11 | 55 | R3 | R3.5 | 21 | 25 |
| 32 | 11/4 " | 32 | 110 | 11 | 11 | 60 | R3 | R3.5 | 21 | 25 |
| 40 | 11/2 " | 38 | 120 | 14 | 14 | 75 | R3.5 | R4.5 | 25 | 35 |
| 50 | 2 " | 50 | 140 | 14 | 14 | 83 | R3.5 | R4.5 | 25 | 35 |
| 65 | 21/2 " | 65 | 185 | 17 | 17 | 108 | R3.5 | R4.5 | 25 | 35 |
| 80 | 3 " | 80 | 205 | 17 | 17 | 116 | R4.5 | R5.5 | 35 | 51 |
| 100 | 4 " | 98 | 240 | 22 | 22 | 130 | R4.5 | R5.5 | 35 | 51 |
바디 재료 : 스테인레스 스틸 CF8 / CF8M
인라인 유지 보수를위한 3 피스 바디
ISO 5211 장착을 갖는 알루미늄 합금 공압 액추에이터
이중 작용 / 스프링 퇴거 (실패-안전)
ptfe / rptfe / cavity로 채워진 좌석 (선택 사항)
엔드 연결 : 스레드 / 용접 / 플랜지 (사용자 정의 가능)
압력 등급 : 1000WOG / PN63
온도 범위 : -20 ° C ~ +180 ° C
표준 : ISO 5211, API 598, EN 12266-1
