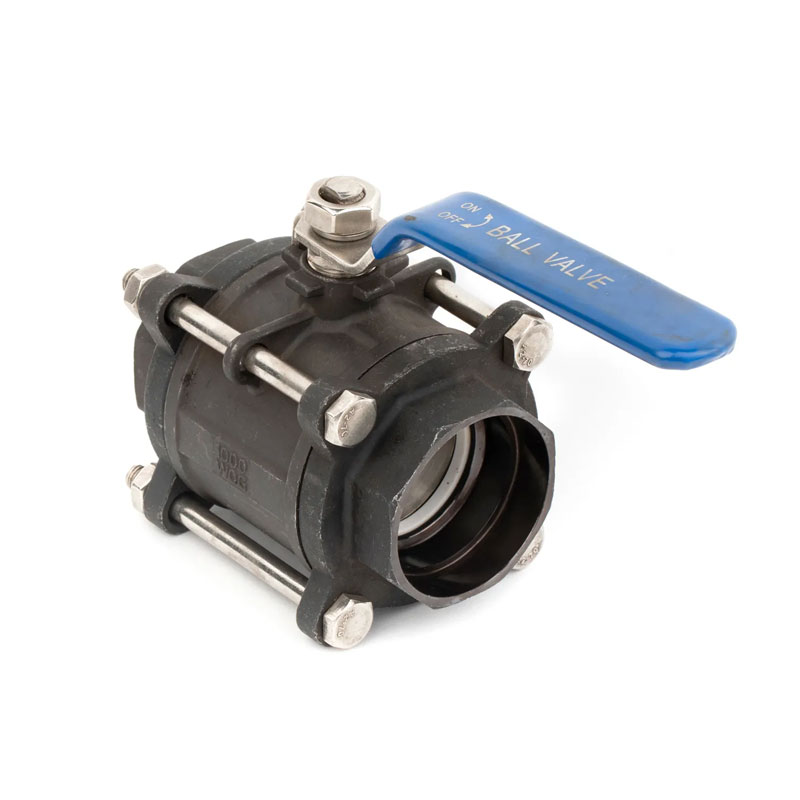

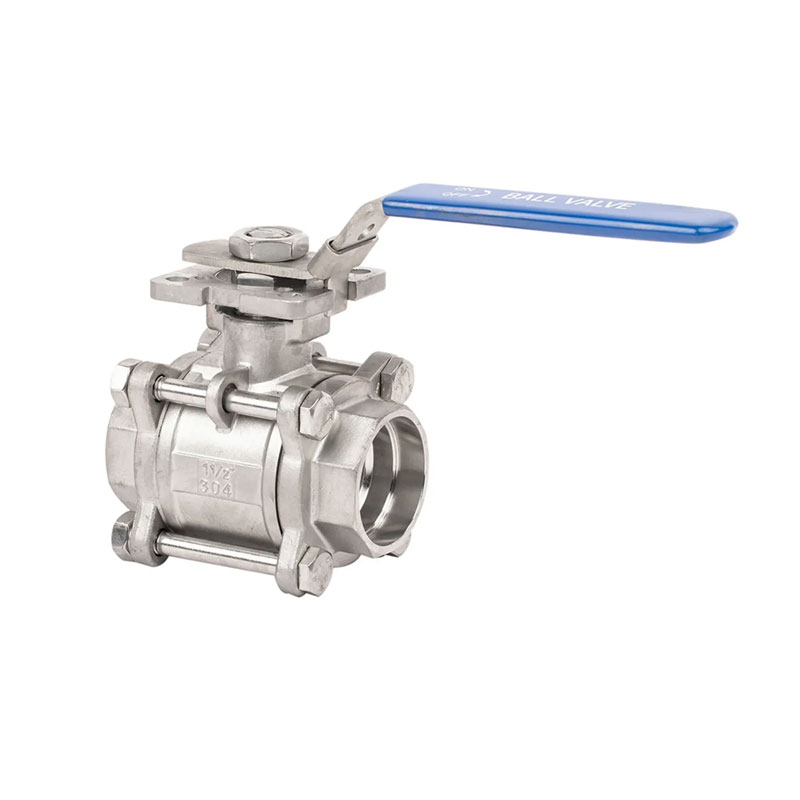

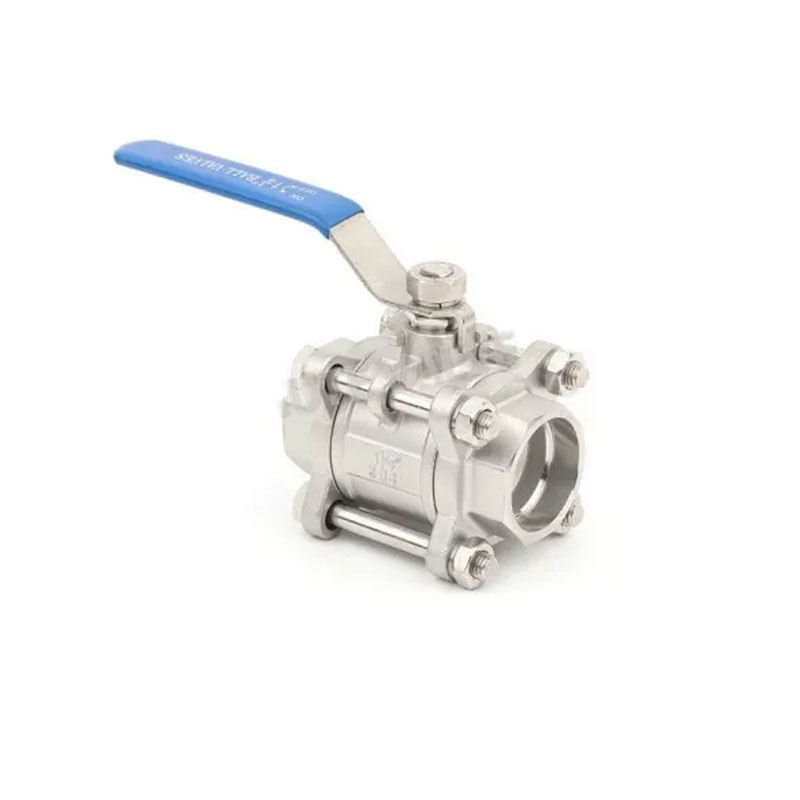

Joepai 3 피스 소켓 용접 볼 밸브는 비교적 새로운 것입니다. 구조에 몇 가지 고유 한 장점이있는 볼 밸브 유형 마찰이없는 스위칭, 저장 마모 및 작은 개구부 및 닫기 토크. 이렇게하면 첨부 된 액추에이터의 사양을 줄일 수 있습니다. 멀티 턴 전기 액추에이터가 장착 된 조정을 달성하고 매체의 단단한 절단. 다음과 같은 작업 조건에 널리 적용됩니다 엄격한 석유, 화학, 도시 물 공급 및 배수 절단.
3 피스 소켓 용접 볼 밸브의 주요 특징은 소형입니다. 일반적인 작업에 적합한 구조, 쉬운 작동 및 유지 보수 물, 용매, 산 및 천연 가스와 같은 미디어 및 미디어 산소, 과산화수소, 메탄,와 같은 가혹한 근무 조건으로 그리고 에틸렌. 볼 밸브의 밸브 본체는 통합적이거나 모듈 식 일 수 있습니다.
| 매개 변수 | 사양 |
| 밸브 유형 | 3pc 소켓 용접 볼 밸브 |
| 크기 범위 | 1/4” - 4”(DN8 – DN100) |
| 연결 끝 | 소켓 용접 (SW) |
| 압력 등급 | 1000 웨이브 / PN63 |
| 신체 재료 | 스테인레스 스틸 CF8 / CF8M / 카본 스틸 WCB |
| 시트 재료 | ptfe / rptfe / peek |
| 작동 유형 | 수동 레버 / 공압 액추에이터 / 전기 액추에이터 |
| 표준 | ASME B16.11, API 598, ISO 5211 (옵션 장착 패드) |
| 옵션 | 화재 안전 디자인, ISO 5211 장착 패드, 캐비티로 채워진 시트 (선택 과목) |
| 1 | 캡 | CF8M/CF8/WCB | 9 | 추력 와셔 | ptfe |
| 2 | 볼트 와셔 | SS304/SS/SS316 | 10 | 포장 | ptfe |
| 3 | 육각 너트 | SS304/SS/SS316 | 11 | 선 | SS304/SS |
| 4 | 볼트 | SS304/SS/SS316 | 12 | 조각 조각 | SS304/SS |
| 5 | 몸 | CF8M/CF8/WCB | 13 | 핸들 | SS304/SS |
| 6 | 좌석 | ptfe | 14 | 줄기 너트 | SS304/SS |
| 7 | 공 | SS316/SS304/SS | 15 | 플라스틱 덮개 | 플라스틱 |
| 8 | 줄기 | SS316/SS304/SS |
| DN | G | D | L | W | H |
| 15 | 1/2 " | 15 | 70 | 105 | 54 |
| 20 | 3/4 " | 20 | 84 | 105 | 63 |
| 25 | 1 " | 25 | 94 | 125 | 63 |
| 32 | 11/4 " | 32 | 112.5 | 140 | 84.5 |
| 40 | 11/2 " | 38 | 123 | 162 | 93 |
| 50 | 2 " | 49 | 145 | 162 | 101.5 |
| 65 | 21/2 " | 65 | 181 | 215 | 120 |
| 80 | 3 " | 80 | 186 | 224 | 125 |
| 100 | 4 " | 100 | 220 | 251 | 180 |
