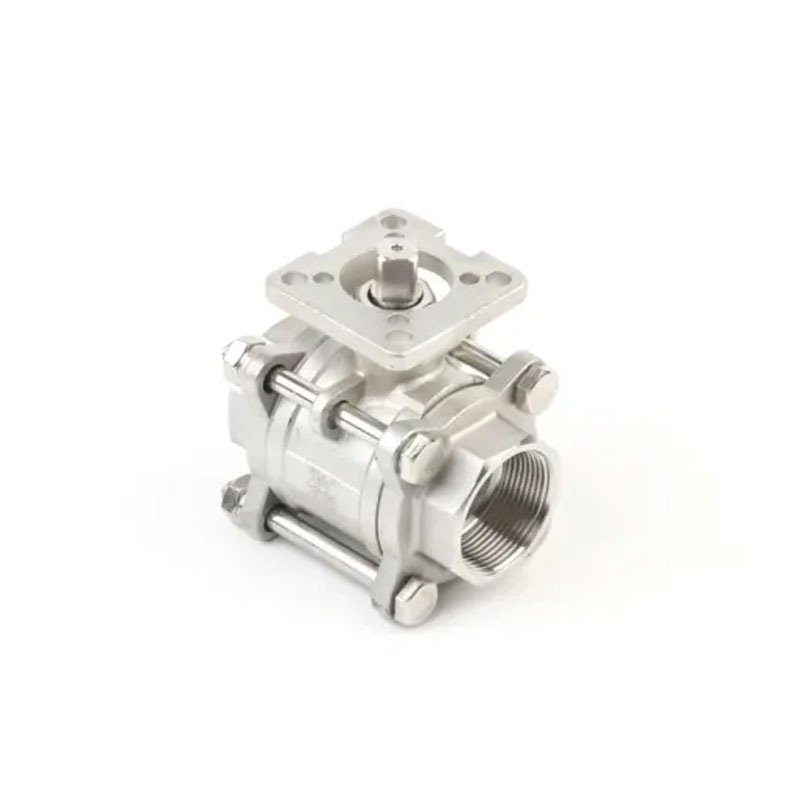

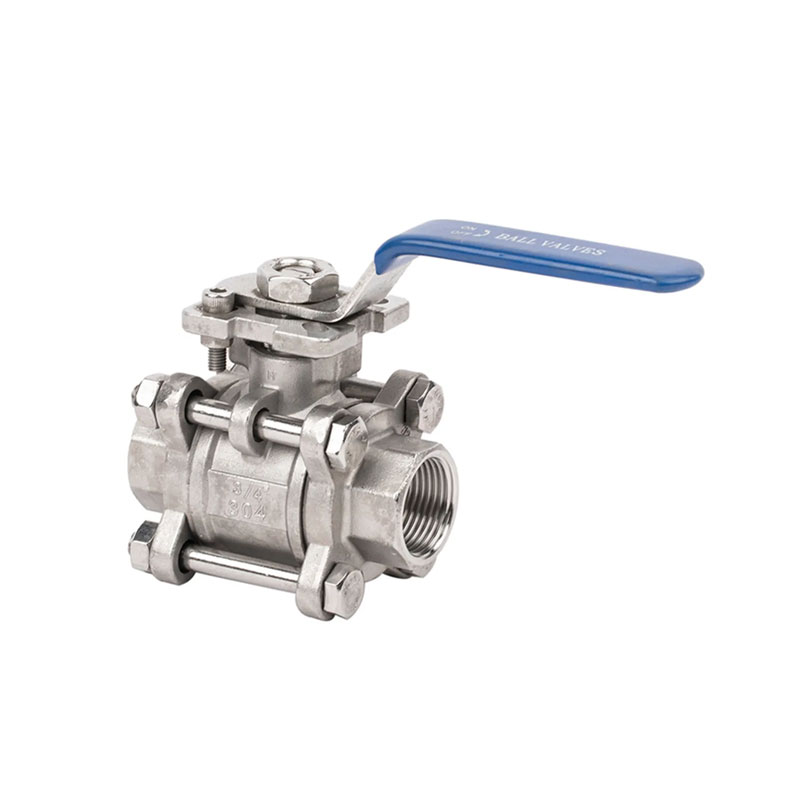

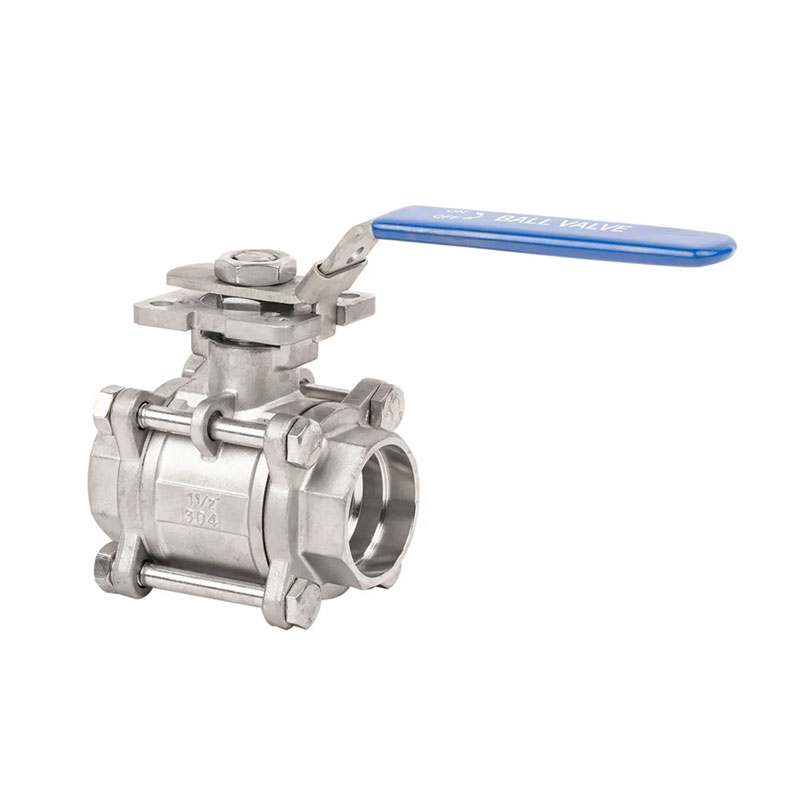

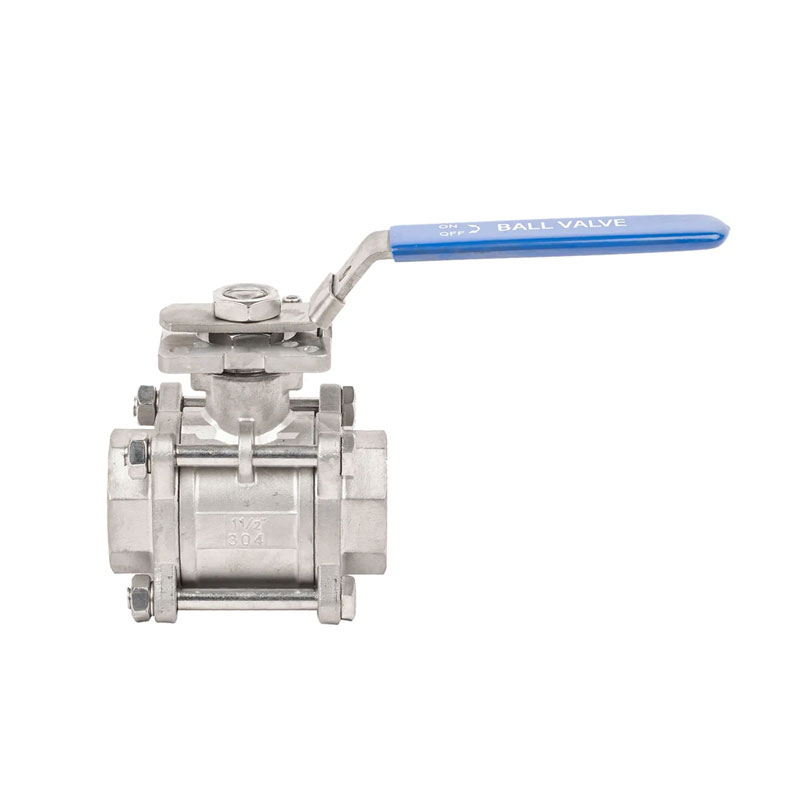

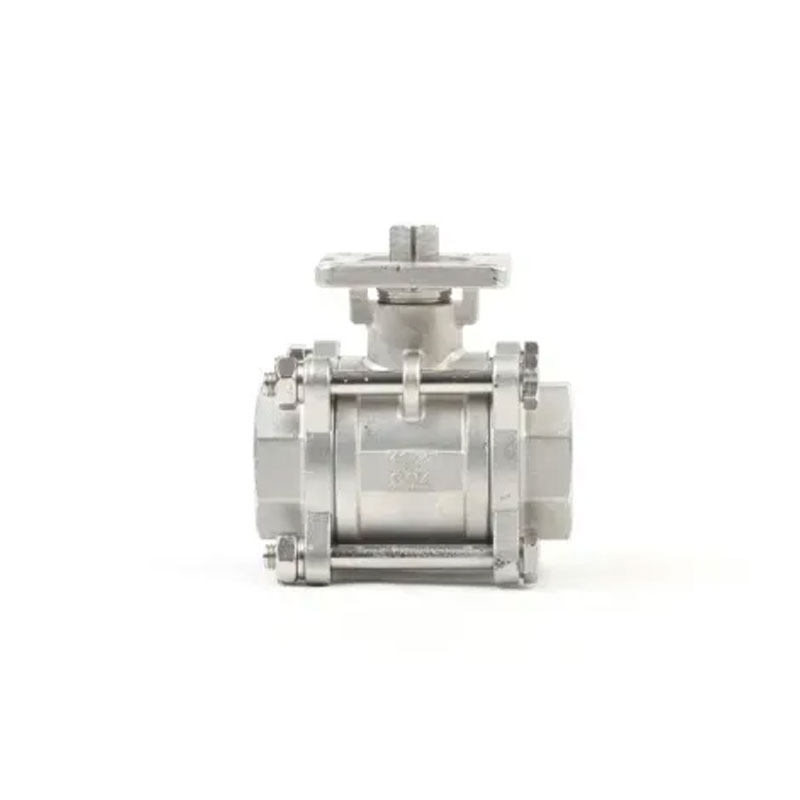

Wenzhou Joepai Valve Co., Ltd에서 생산 한 3PC 나사 볼 밸브. ISO 9001 품질 시스템을 유지하고 CE, KC를 보유하며 인증으로 연구 개발 중심 제조를 강조합니다. 세 조각 분할 디자인은 파이프 라인의 밸브, 임계 흐름을 위해 다운 타임을 크게 줄입니다. 시스템.
나사산 끝은 중간 및 낮음의 빠르고 안전한 연결을 보장합니다. 압력 시스템, 화학, 오일 및 가스, 수처리 및 일반 산업 응용 분야는 규정 준수합니다 API, ANSI, ISO, DIN 및 GOST 표준으로.
스레드 표준 : NPT, BSPT, DIN259, DIN2999, ISO228 클래스 A
최대 압력 : 6.4mpa
온도 범위 : -20C ~ 232C
적절한 매체 : 물, 기름, 공기 및 일부 부식성 액체
블로우 아웃 증명 줄기/전체 포트
투자 캐스팅 기관

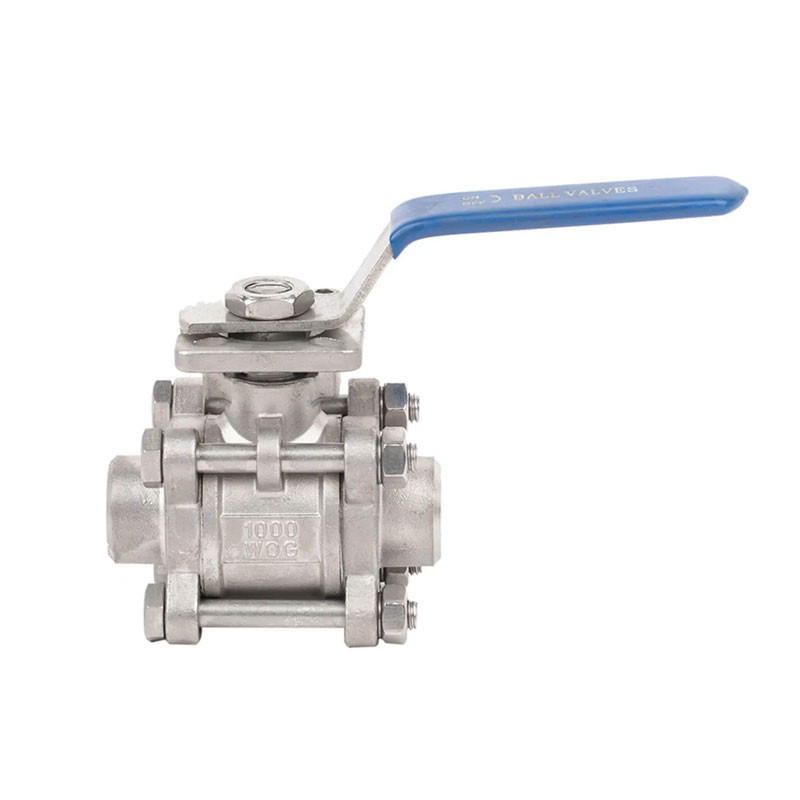

1000PSI (PN64) W.O.G
재료 표준 : S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308
(1) 저속 저항;
(2) 간단한 구조;
(3) 작은 크기와 가벼운 무게;
(4) 3PC 나사 볼 밸브의 밀봉 표면 재료는 플라스틱으로 만들어졌으며
밀봉 성능이 우수합니다.
(5) 작동하기 쉽고 빠른 개방 및 마감, 원격에 편리합니다.
제어;
(6) 유지 관리가 쉬우면 밀봉 링은 일반적으로 움직일 수 있으며 쉽습니다.
분해하고 교체;
(7) 완전히 열거 나 완전히 닫히면 공의 밀봉 표면과
밸브 시트는 매체에서 분리되며 매체의 통과는
밸브 밀봉 표면의 침식을 일으키지 마십시오.
| 1 | 캡 | CF8M/CF8/WCB | 8 | 줄기 | SS316/SS304SS |
| 2 | 볼트 와셔 | SS304/SS/SS316 | 9 | 추력 와셔 | ptfe |
| 3 | 육각 너트 | SS304/SS/SS316 | 10 | 포장 | ptfe |
| 4 | 볼트 | SS304/SS/SS316 | 11 | 선 | SS304/SS |
| 5 | 몸 | CF8M/CF8/WCB | 12 | 봄 와셔 | SS304/SS |
| 6 | 좌석 | ptfe | 14 | 줄기 너트 | SS304/SS |
| 7 | 공 | SS316/SS304/SS | 15 | 후퇴 만 차단하십시오 | 봄 여름 시즌 |
| DN | G | D | L | W | H1 | H2 | E1 | E2 | 라 | RB |
| 6 | 1/4 " | 6 | 60 | 9 | 9 | 40 | R3 | R3 | 18 | 21 |
| 10 | 3/8 " | 10 | 60 | 9 | 9 | 40 | R3 | R3 | 18 | 21 |
| 15 | 1/2 " | 14 | 75 | 9 | 9 | 40 | R3 | R3 | 18 | 21 |
| 20 | 3/4 " | 19 | 80 | 9 | 9 | 45 | R3 | R3 | 18 | 21 |
| 25 | 1 " | 24 | 90 | 11 | 11 | 55 | R3 | R3.5 | 21 | 25 |
| 32 | 11/4 " | 32 | 110 | 11 | 11 | 60 | R3 | R3.5 | 21 | 25 |
| 40 | 11/2 " | 38 | 120 | 14 | 14 | 75 | R3.5 | R4.5 | 25 | 35 |
| 50 | 2 " | 50 | 140 | 14 | 14 | 83 | R3.5 | R4.5 | 25 | 35 |
| 65 | 21/2 " | 65 | 185 | 17 | 17 | 108 | R3.5 | R4.5 | 25 | 35 |
| 80 | 3 " | 80 | 205 | 17 | 17 | 116 | R4.5 | R5.5 | 35 | 51 |
| 100 | 4 " | 98 | 240 | 22 | 22 | 130 | R4.5 | R5.5 | 35 | 51 |
