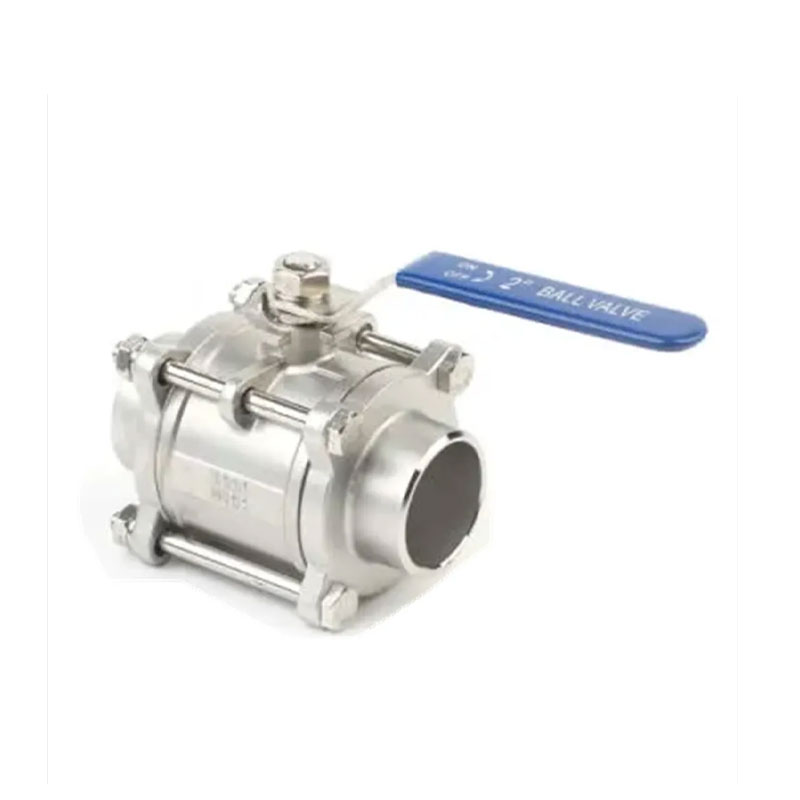

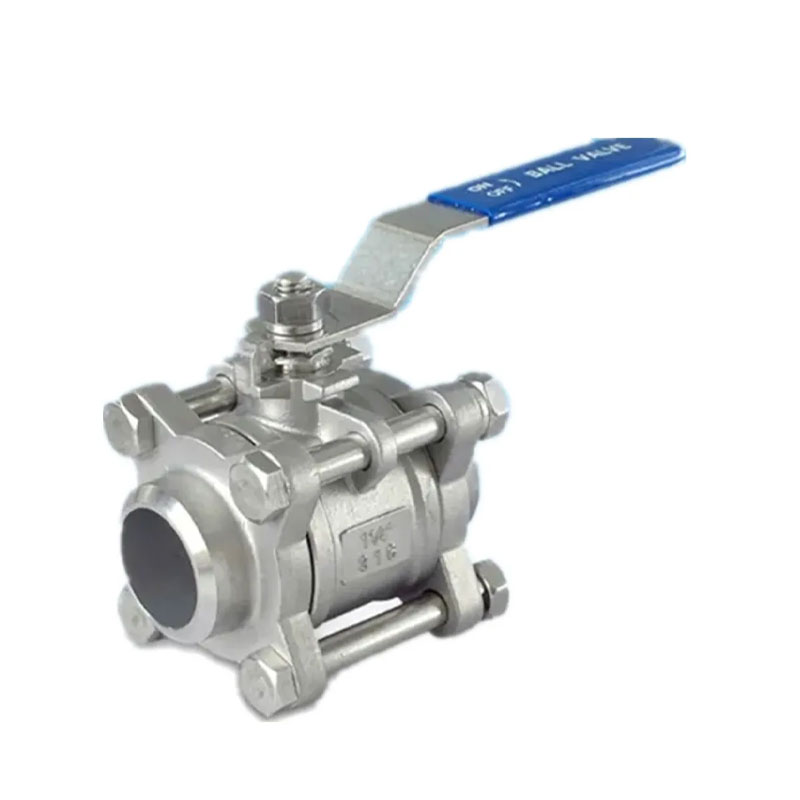

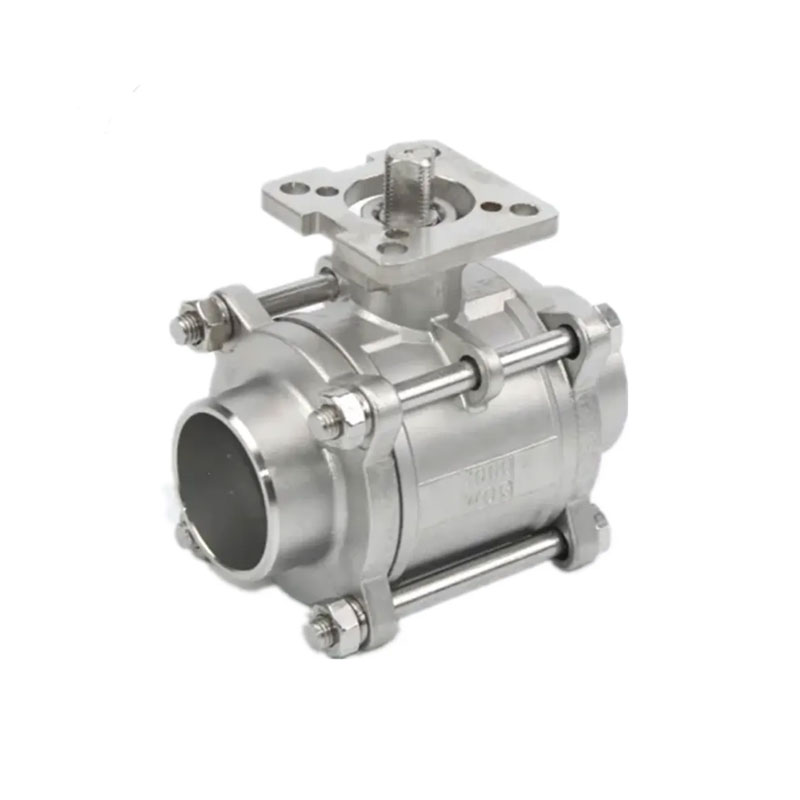

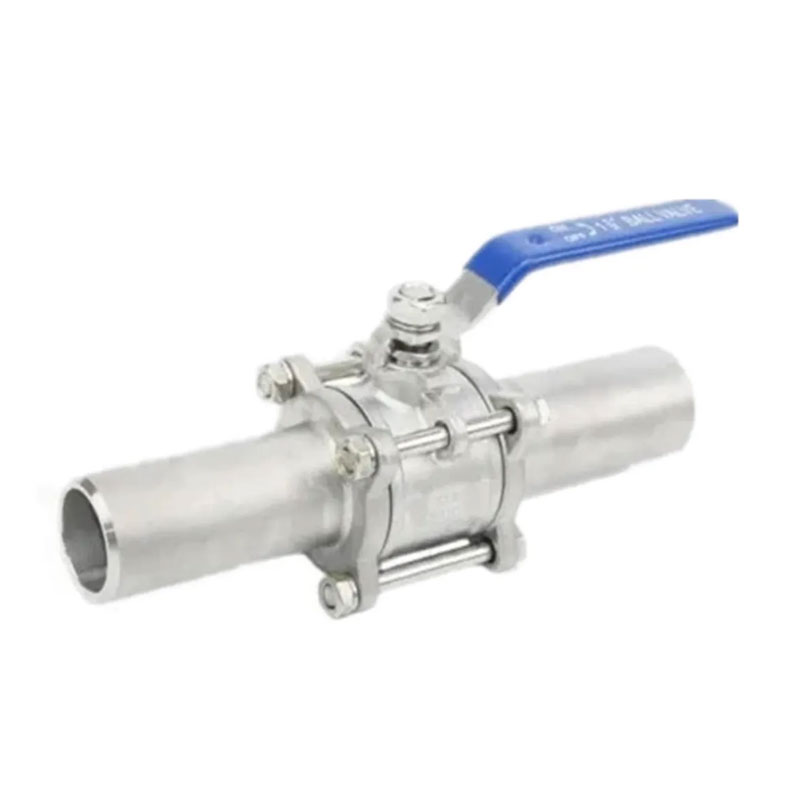

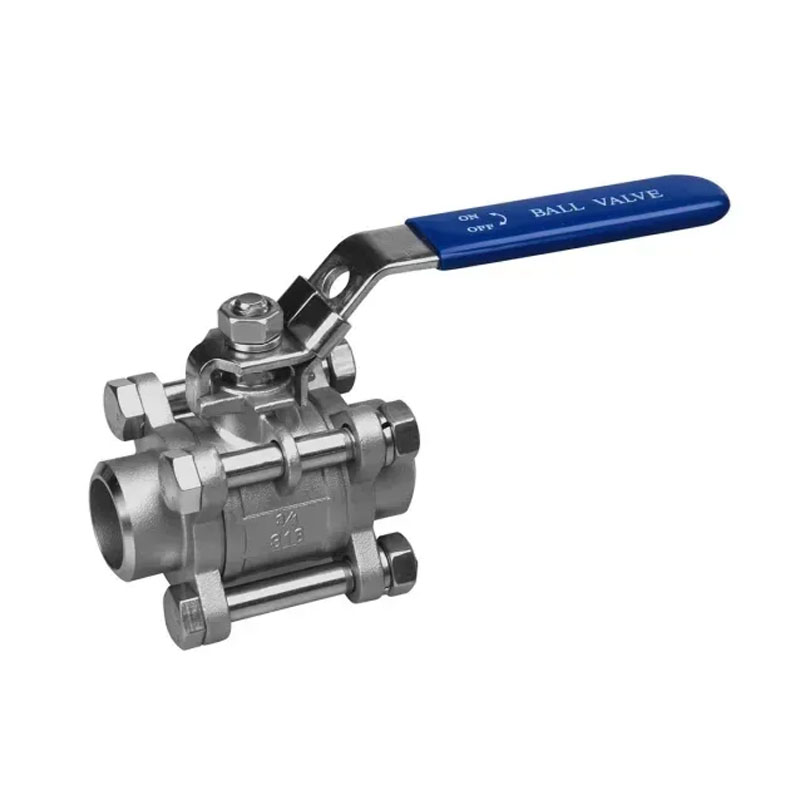

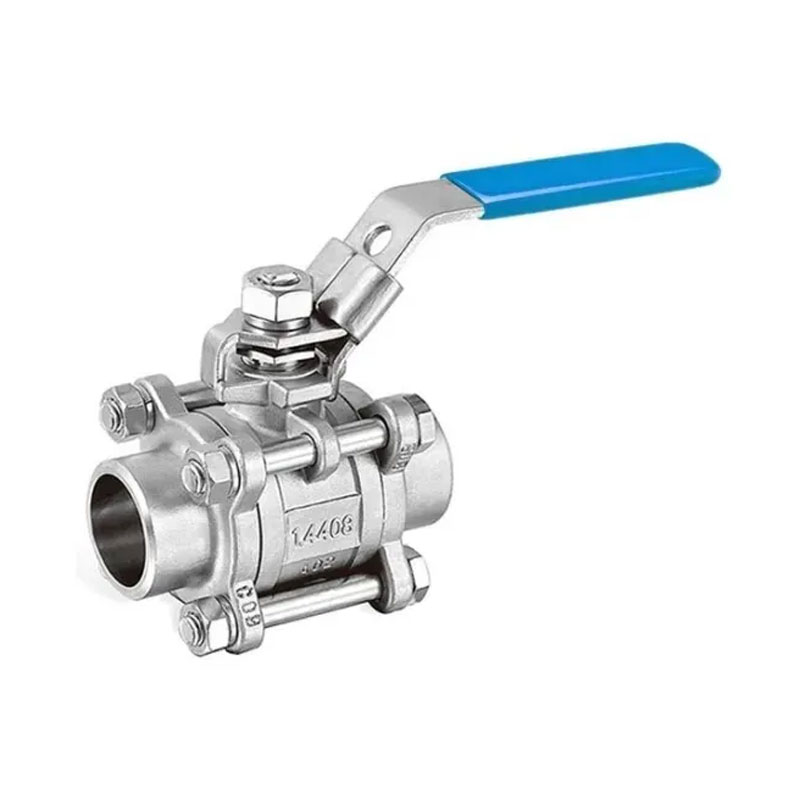

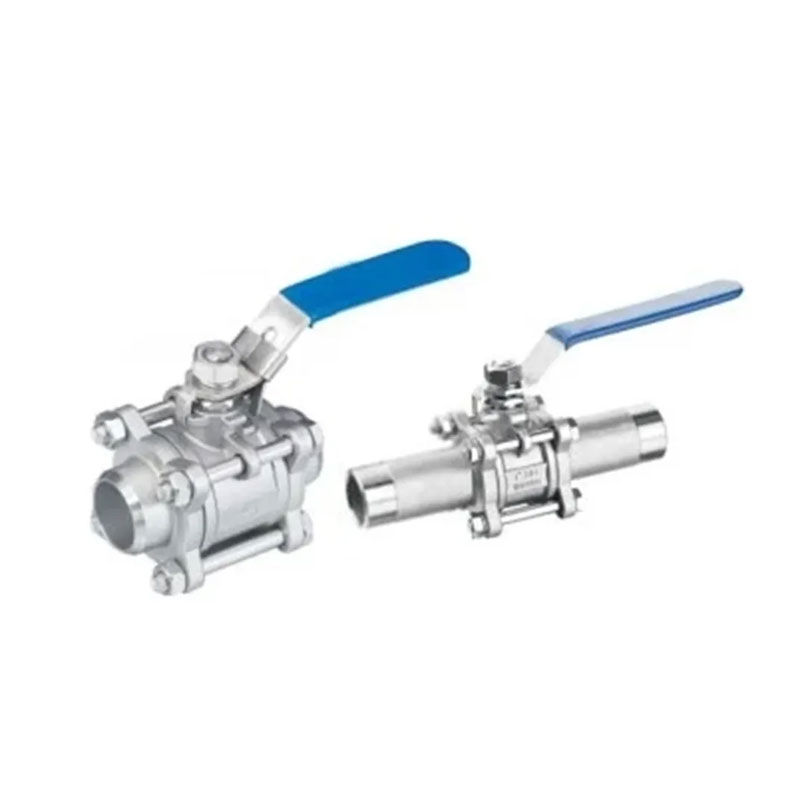

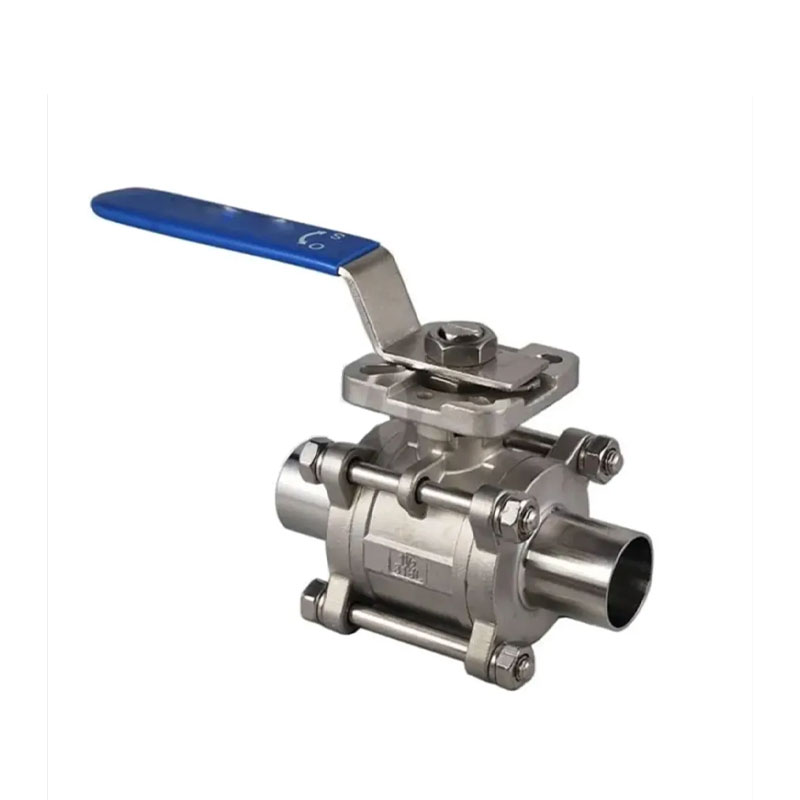

3pc 엉덩이 용물 끝 스테인레스 스틸 볼 밸브는 Joepai가 생산합니다. 고압, 고온 및 가혹한 작업을 견딜 수 있도록 설계되었습니다. 정황. 완전히 스테인레스 스틸 위조 구조를 채택하고 용접 끝에 연결되었습니다. 이 설계는 파이프 라인과 통합 될 수 있습니다 누설 위험이없는 시스템.
3 개 조각 구조는없이 유지 관리 및 청소를 허용합니다. 전체 용접 시스템을 해체하여 응용 프로그램에 적합합니다. 식품, 제약, 화학 물질 및 석유 화학과 같은 산업.
스레드 표준 : NPT, BSPT, DIN259, DIN2999, ISO228 클래스 A
최대 압력 : 6.4mpa
온도 범위 : -20C ~ 232C
적절한 매체 : 물, 기름, 공기 및 일부 부식성 액체
블로우 아웃 증명 줄기/전체 포트
투자 캐스팅 기관
1000PSI (PN64) W.O.G
재료 표준 : S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308
| 1 | 캡 | CF8M/CF8/WCB | 9 | 추력 와셔 | ptfe |
| 2 | 볼트 와셔 | SS304/SS/SS316 | 10 | 포장 | ptfe |
| 3 | 육각 너트 | SS304/SS/SS316 | 11 | 선 | SS304/SS |
| 4 | 볼트 | SS304/SS/SS316 | 12 | 핸들 | SS304/SS |
| 5 | 몸 | CF8M/CF8/WCB | 13 | 봄 와셔 | SS304/SS |
| 6 | 좌석 | ptfe | 14 | 줄기 너트 | SS304/SS |
| 7 | 공 | SS316/SS304/SS | 15 | 플라스틱 덮개 | 플라스틱 |
| 8 | 줄기 | SS316/SS304/SS |
| NPS | DN | d | D | L | W | H |
| 1/4 " | 8 | 12.5 | 16.4 | 68 | 90 | 53 |
| 3/8 " | 10 | 12.5 | 18.6 | 68 | 90 | 53 |
| 1/2 " | 15 | 15 | 22.6 | 74 | 90 | 56 |
| 3/4 " | 20 | 20 | 28.8 | 84 | 108 | 65 |
| 1 " | 25 | 25 | 34.8 | 94 | 123 | 69 |
| 11/4 " | 32 | 32 | 44.2 | 110 | 170 | 81.5 |
| 11/2 " | 40 | 38 | 50.8 | 126 | 170 | 86.5 |
| 2 " | 50 | 49 | 62.8 | 147 | 170 | 102 |
| 21/2 " | 65 | 62 | 75.4 | 185 | 240 | 133 |
| 3 " | 80 | 76 | 94 | 216 | 240 | 133 |
| 4 " | 100 | 94 | 114 | 270 | 280 | 173 |
Joepai는 고급 CNC 가공 및 테스트 장비 및 고품질을 보유하고 있습니다. 신뢰할 수 있고 내구성이 뛰어나며 유지 관리하기 쉬운 팀 제품 포트폴리오, 볼 밸브, 게이트 밸브, 체크 밸브, 나비 밸브 등, 유럽, 중동으로 널리 수출, 동남아시아, 아메리카 및 기타 지역.
