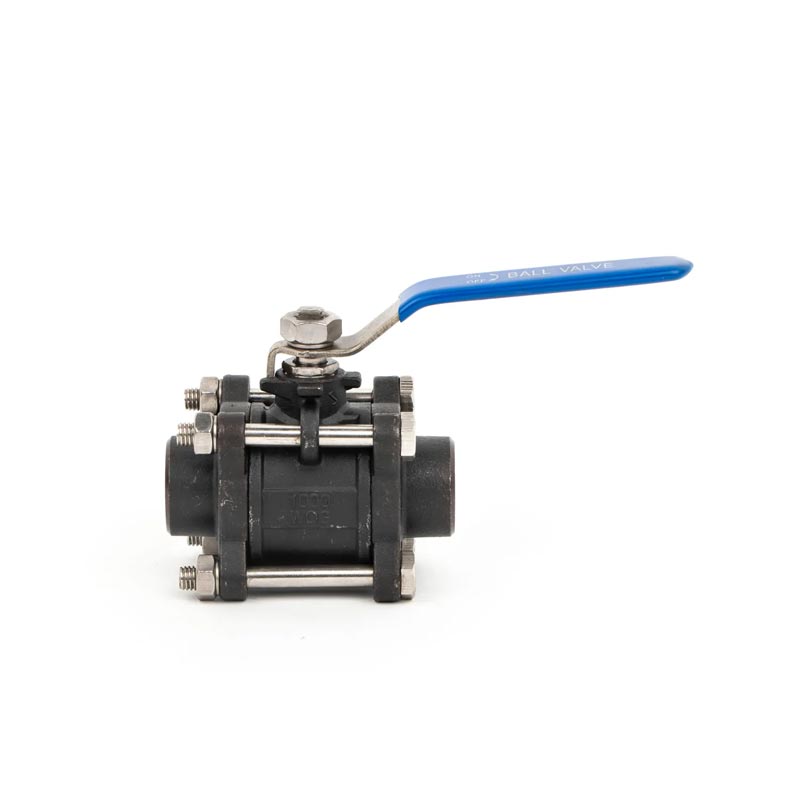

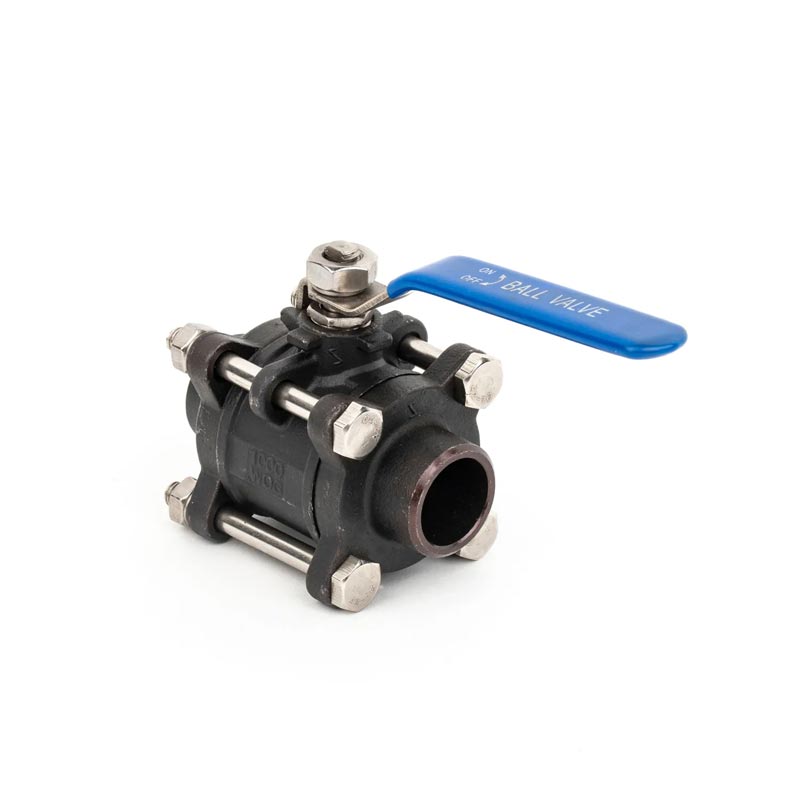

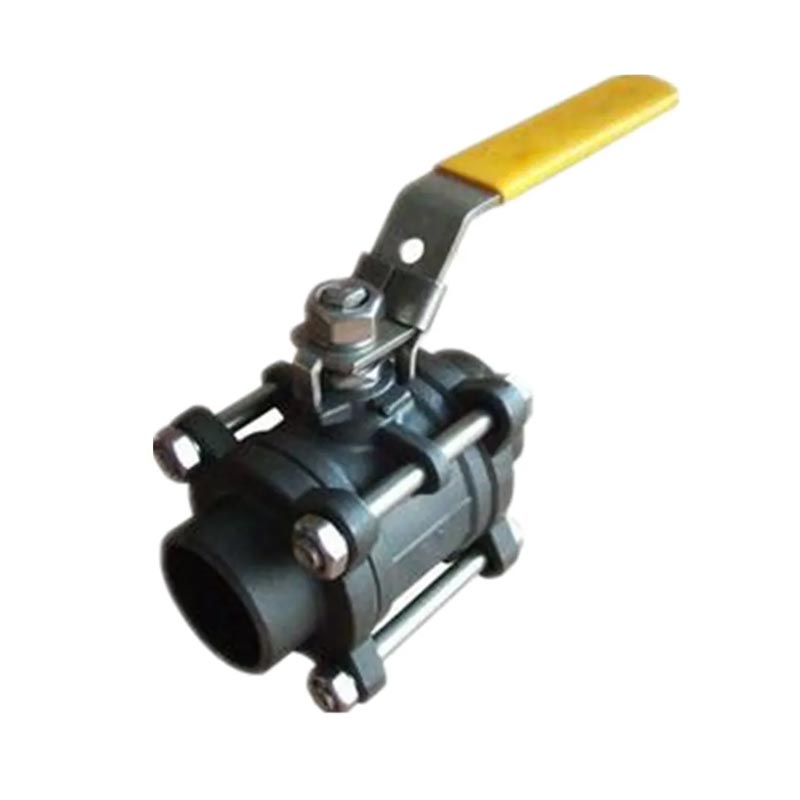

Joepai Carbon Steel 3-PC 용접 엔드 볼 밸브 PN64는 우수합니다. 고압 응용 분야의 성능으로 내구성이 뛰어나고 신뢰할 수 있습니다 석유 및 가스, 화학 가공, 전력과 같은 산업의 유체 제어 생성 및 수처리. 강력한 3 피스 디자인으로 용접 끝 및 화재 안전 구조,이 밸브는 가장 많이 충족하도록 설계되었습니다. 까다로운 요구 사항. 업계 최고의 품질을 위해 Joepai를 선택하고 혁신과 지원.
스레드 표준 : NPT, BSPT, DIN259, DIN2999, ISO228 클래스 A
최대 압력 : 6.4mpa
온도 범위 : -20C ~ 232C
적절한 매체 : 물, 기름, 공기 및 일부 부식성 액체
블로우 아웃 증명 줄기/전체 포트
투자 캐스팅 기관
1000PSI (PN64) W.O.G
재료 표준 : S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308
| 1 | 캡 | CF8M/CF8/WCB | 8 | 줄기 | SS316/SS304SS |
| 2 | 볼트 와셔 | SS304/SS/SS316 | 9 | 추력 와셔 | ptfe |
| 3 | 육각 너트 | SS304/SS/SS316 | 10 | 포장 | ptfe |
| 4 | 볼트 | SS304/SS/SS316 | 11 | 선 | SS304/SS |
| 5 | 몸 | CF8M/CF8/WCB | 12 | 봄 와셔 | SS304/SS |
| 6 | 좌석 | ptfe | 14 | 줄기 너트 | SS304/SS |
| 7 | 공 | SS316/SS304/SS | 15 | 후퇴 만 차단하십시오 | 봄 여름 시즌 |
| DN | G | D | L | W | H1 | H2 | E1 | E2 | 라 | RB |
| 6 | 1/4 " | 6 | 60 | 9 | 9 | 40 | R3 | R3 | 18 | 21 |
| 10 | 3/8 " | 10 | 60 | 9 | 9 | 40 | R3 | R3 | 18 | 21 |
| 15 | 1/2 " | 14 | 75 | 9 | 9 | 40 | R3 | R3 | 18 | 21 |
| 20 | 3/4 " | 19 | 80 | 9 | 9 | 45 | R3 | R3 | 18 | 21 |
| 25 | 1 " | 24 | 90 | 11 | 11 | 55 | R3 | R3.5 | 21 | 25 |
| 32 | 11/4 " | 32 | 110 | 11 | 11 | 60 | R3 | R3.5 | 21 | 25 |
| 40 | 11/2 " | 38 | 120 | 14 | 14 | 75 | R3.5 | R4.5 | 25 | 35 |
| 50 | 2 " | 50 | 140 | 14 | 14 | 83 | R3.5 | R4.5 | 25 | 35 |
| 65 | 21/2 " | 65 | 185 | 17 | 17 | 108 | R3.5 | R4.5 | 25 | 35 |
| 80 | 3 " | 80 | 205 | 17 | 17 | 116 | R4.5 | R5.5 | 35 | 51 |
| 100 | 4 " | 98 | 240 | 22 | 22 | 130 | R4.5 | R5.5 | 35 | 51 |
파이프 라인의 방향을 이해하려면 파이프 라인과 파이프 라인의 길이를 따라 지형 기복을 측정하려면 파이프 라인의 시작점에서 시작하여 중심선을 따라 전체 더미와 추가 파일을 설정해야합니다. 이 작업을 중앙 파일 측정 및 설정이라고합니다. 카본 스틸 3-PC 용접 엔드 볼 밸브 PN64의 제어는 파이프 라인을 더 잘 작동시킬 것입니다.
우리는 출발점에서 시작하여 전체 파일이라고하는 규정에 따라 모든 정수를 더미에 설정합니다. 전체 파일의 간격은 지형의 기복 및 특성에 기초하여 결정될 수있다. 지형이 크게 견딜 때, 전체 파일 사이의 간격은 일반적으로 20m와 30m입니다. 지형이 비교적 평평한 경우 간격은 50m로 설정 될 수 있지만 길이는 50m를 초과하지 않아야합니다. 가공 후 Carbon Steel 3-PC 용접 엔드 볼 밸브 PN64는 파이프 라인을 개선 할 수 있습니다.
