1PC ANSI 플랜지 볼 밸브 CLASS 150LB

JOEPAI Valve는 고품질 산업용 1PC ANSI Flanged Ball Valve CLASS 150LB 수출을 전담하는 회사로서 20년 이상의 제조 경험을 보유하고 있으며 그 제품은 유럽, 미국, 중동, 동남아시아 등 많은 국가와 지역으로 수출되고 있습니다. 이 회사는 ISO9001, CE 등 여러 국제 인증을 획득했으며 ANSI, DIN, JIS 등 주류 표준을 지원합니다. 글로벌 엔지니어링 프로젝트의 안정적인 운영을 보장하기 위해 고객 요구에 기반한 맞춤형 솔루션을 제공하는 데 능숙합니다.

문의 보내기

제품 설명

JOEPAI 내구성 1PC ANSI 플랜지 볼 밸브 CLASS 150LB는 ANSI를 준수합니다. B16.5 150LB 표준, 정밀 주조 밸브 몸체 채택, 전체적으로 컴팩트함 구조 및 우수한 밀봉 성능. 유체 차단 또는 널리 사용되는 다양한 산업 파이프라인의 스위칭 제어 석유화학, 전력, 수처리, 일반 산업 시스템, 특히 공간이 제한적이거나 가벼운 용도에 적합합니다.

작동 원리

1PC ANSI 플랜지 볼 밸브 CLASS 150LB의 작동 원리는 매우 간단하다. 손잡이가 회전하면 구도 회전하여 변화합니다. 구의 내부 구멍과 밸브 몸체 사이의 정렬 채널. 닫힌 상태에서는 구형 구멍이 정렬되지 않습니다. 밸브 본체 채널로 유체가 통과하는 것을 방지합니다. 공개된 곳에서 상태에서는 구형 구멍이 밸브 본체 채널과 정렬되어 유체가 흐를 수 있습니다. 자유롭게 통과할 수 있습니다.

볼 밸브의 장점 중 하나는 스위치를 빠르게 켜고 끌 수 있다는 것입니다. 핸들을 크게 회전시킬 필요 없이 꺼집니다. 이렇게 하면 1PC ANSI가 됩니다. 플랜지형 볼 밸브 CLASS 150LB는 다음과 같은 상황에 특히 적합합니다. 유체 흐름을 자주 제어해야 합니다.

제품 특징:

대면 치수: B16.10-1992
플랜지 연결: ANSI B16.5
온도 범위: -20°C~150°C
적합한 매체: 물, 기름, 공기 및 일부 부식성 액체
투자 주조 기관
디자인: ANSI B16.34,API608
테스트: API 598, API 6D
재질: 탄소강 WCB/DIN1.0619
스테인레스 스틸 304/1.4308
스테인레스 스틸 316/1.4408

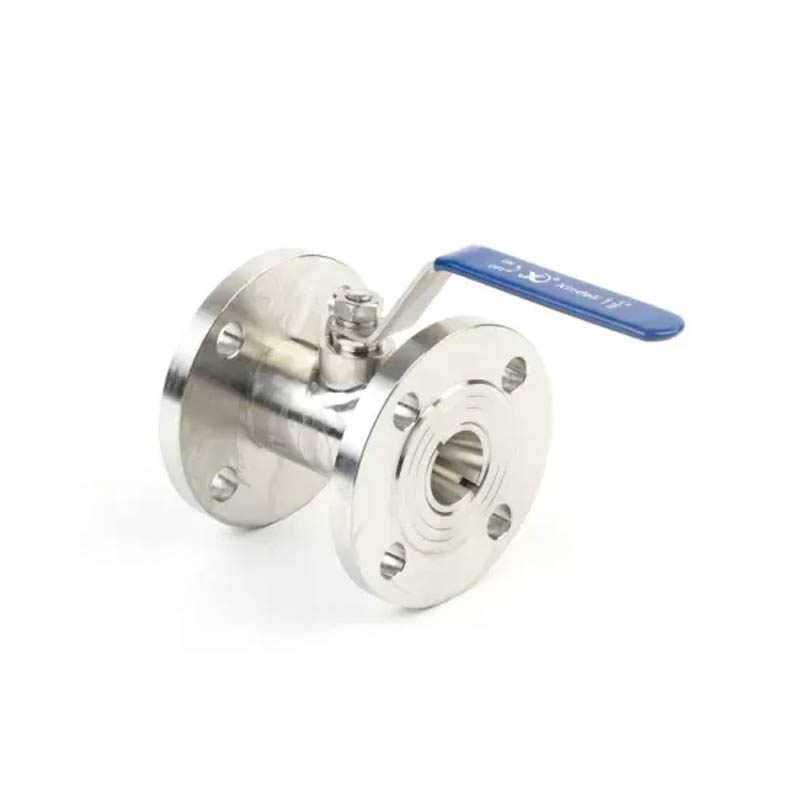

1PC ANSI Flanged Ball Valve CLASS 150LB

주요 부품 및 재료

1	캡	WCB/CF8/CF8M	9	스러스트 와셔	SS/SS304/SS316
2	몸	WCB/CF8/CF8M	10	포장	SS/SS304/SS316
3	볼트	SS/SS304/SS316	11	선	SS/SS304/SS316
4	좌석	PTFE	12	핸들	봄 여름 시즌
5	볼트 와셔	SS/SS304/SS316	13	스프링 와셔	SS/SS304/SS316
6	육각 너트	SS/SS304/SS316	14	스템 너트	SS/SS304/SS316
7	공	SS/SS304/SS316	15	플라스틱 커버	플라스틱
8	줄기	SS/SS304/SS316

주요 치수

NPS	d	D	D1	D2	T	f	L	W	H	N	d2
1/2"	15	90	60.3	34.5	11.2	2	108	125	65	4	16
3/4"	20	100	69.9	42.9	11.2	2	117	135	75	4	16
1"	25	110	79.4	50.8	12	2	127	135	87	4	16
11/4"	30	160	88.9	63.5	12.7	2	140	147	90	4	16
11/2"	36	160	98.4	73	14.3	2	165	180	95	4	16
2"	46	185	120.7	92.1	15.9	2	178	180	110	4	19
21/2"	57	185	139.7	104.8	17.5	2	190	200	120	4	19
3"	73	305	152.4	127	19.1	2	203	230	130	4	19
4"	90	305	140.5	157.2	23.9	2	229	240	150	8	19
