소방용 비상승 스템 탄성 시트형 게이트 밸브는 수직 공간이 제한된 소방 시스템을 위해 특별히 설계된 효율적인 흐름 제어 솔루션을 제공합니다. 이러한 비상승 스템 게이트 밸브는 까다로운 화재 안전 응용 분야에서 안정적인 성능을 제공하면서 일관된 외부 치수를 유지하는 컴팩트한 설계가 특징입니다. 탄력 있는 시트 게이트 밸브에는 장기간 사용하지 않은 후에도 기포 차단 폐쇄와 뛰어난 밀봉 기능을 보장하는 고급 탄성 씰이 통합되어 있습니다. 내구성이 뛰어난 주철 구조와 부식 방지 에폭시 코팅으로 설계된 소방용 게이트 밸브는 작동 준비 상태를 유지하면서 가혹한 환경 조건을 견뎌냅니다. 비상승 스템 밸브의 플랜지 연결 설계는 간단한 설치를 용이하게 하고 방화 배관 네트워크와의 안전한 통합을 보장합니다.
줄기가 올라가지 않아 설치 공간이 절약됩니다.
3개의 O-링 밀봉, 누출 없음, 안전성 및 신뢰성.
자가윤활 부싱 설계로 녹 및 O-링 손상을 방지하여 누출을 유발하고 압력 하에서도 온라인 유지 관리가 용이합니다.
압력 기계로 스템 스레드를 롤링 및 압출하여 스템의 표면을 강하고 매끄럽게 만들고 마찰과 토크를 줄입니다.
양쪽에 플라스틱 가이드 레일이 있는 웨지는 마찰을 줄이고 토크를 줄입니다.
교체 가능하며 각 웨지는 다른 본체에 사용할 수 있습니다.
고품질 EPDM 고무 및 에폭시 표면, 부식 방지.
밸브 내부의 틈, 쓰레기 또는 돌은 하류로 흘러내리지 않습니다.
완전 보어, 탄력 있는 장착, 수두 손실 없음.
Akzo Nobel 에폭시 분말을 내부 및 외부에 정전기적으로 도포했습니다.
핸드휠이 작동됩니다.
고품질 연성 철 몸체 재료는 최소 80%의 탄소 흡수율을 가지며 인장 강도는 60k pai 항복 강도 40k psi, 강력하고 안전합니다.
WRAS 승인을 받은 고품질 EPDM 고무, BS EN 681-1:1996 탄성 씰 준수, 식수로 사용 가능;
고품질 Akzo Nobel 독일 WRAS 및 WRC 승인 코팅 두께가 200-400 미크론인 에폭시 분말은 BS6920-1:2000을 준수합니다.
| 목 | 인치 | DN | L | H1 | D1 | D2 | D | n-d | KG |
| 1 | 2″ | 50 | 178 | 220 | 99 | 125 | 165 | 4-19 | 8.6 |
| 2 | 21/2″ | 65 | 190 | 240 | 118 | 145 | 185 | 4-19 | 11.5 |
| 3 | 3″ | 80 | 203 | 290 | 132 | 160 | 200 | 8-19 | 14 |
| 4 | 4″ | 100 | 229 | 330 | 156 | 180 | 220 | 8-19 | 18.3 |
| 5 | 5″ | 125 | 254 | 375 | 184 | 210 | 250 | 8-19 | 22.6 |
| 6 | 6″ | 150 | 267 | 420 | 211 | 240 | 285 | 8-23 | 30 |
| 7 | 8″ | 200 | 292 | 500 | 266 | 295 | 340 | 12-23 | 46.5 |
| 8 | 10″ | 250 | 330 | 610 | 319 | 355 | 405 | 12-28 | 87.6 |
| 9 | 12″ | 300 | 356 | 720 | 370 | 410 | 460 | 12-28 | 110.5 |
| 10 | 14인치 | 350 | 381 | 920 | 429 | 470 | 520 | 16-28 | 207.7 |
| 11 | 16인치 | 400 | 406 | 940 | 480 | 525 | 580 | 16-31 | 215.8 |
| 12 | 18인치 | 450 | 432 | 1150 | 548 | 585 | 640 | 20-31 | 387 |
| 13 | 20″ | 500 | 457 | 1350 | 609 | 650 | 715 | 20-34 | 438 |
| 14 | 24인치 | 600 | 508 | 1500 | 720 | 770 | 840 | 20-37 |
621 |
| 이름: | 비상승 줄기 탄력 있는 장착형 게이트 밸브 |
| 크기: | DN40-1200 또는 1.5-48' 이상 |
| 작동 압력: | PN10/16/20/25, 150LB-2500LB |
| 적합한 온도: | -45도~150도 |
| 기준: | (1) 설계 및 제조: DIN3352, BS5163, BS5150, ANSI B16.34,EN593, GB, T12238 (2) 끝 연결: ANSI B 16.1, ASME B16.5, B16.47, B16.25, B16.34, JISB2212-JISB2214, DIN2543-2550, EN1092, AS2129, ISO 5211 (3)벽 두께:BS1868 (4) 정면으로 (끝에서 끝까지): EN 558, ASME B16.10, DIN3202, ISO5752, JIS,MSS, BS5155 (5)검사 및 테스트:EN12266-1, BS6755,ISO5208 |
| 주요 부품 재료: | (1) 본체: CI, DI, WCB, ALB, CF8, CF8M (2)디스크: DI, ALB, C95400, 고무 라이닝 디스크, 1.2501, 1.4529, CF8M, CF8, Hastelloy (3)줄기: SS416, SS410, SS304, SS431 (4)시트: NR, Hypalon, EPDM, 네오프렌, NBR, 내마모성 EPDM, 실리콘, 내열성 EPDM, WhiteNBR, WhiteEPDM, EPDM, PTFE |
| 코팅: | 융합 결합 에폭시 코팅 |
| 연결 유형: | 플랜지형, 푸쉬온형, 기계식 조인트형, 플레인 엔드형 |
| 씰링: | 부드러운 밀봉 또는 금속 대 금속 시트, 유연한 흑연 |
| 작업: | 수동, Pheunatic, 전기, 유압 및 공압-유압 |
| 적절한 매체: | 공기, 물, 하수, 증기, 석탄 가스, 석유 |
| 포장: | 폴리우드 케이스 수출 또는 고객의 요구 사항에 따라 |
| 애플리케이션: | 담수, 하수, 해수, 공기, 증기, 식품, 의약품, 오일. 산, 알칼리, 염분 등 |

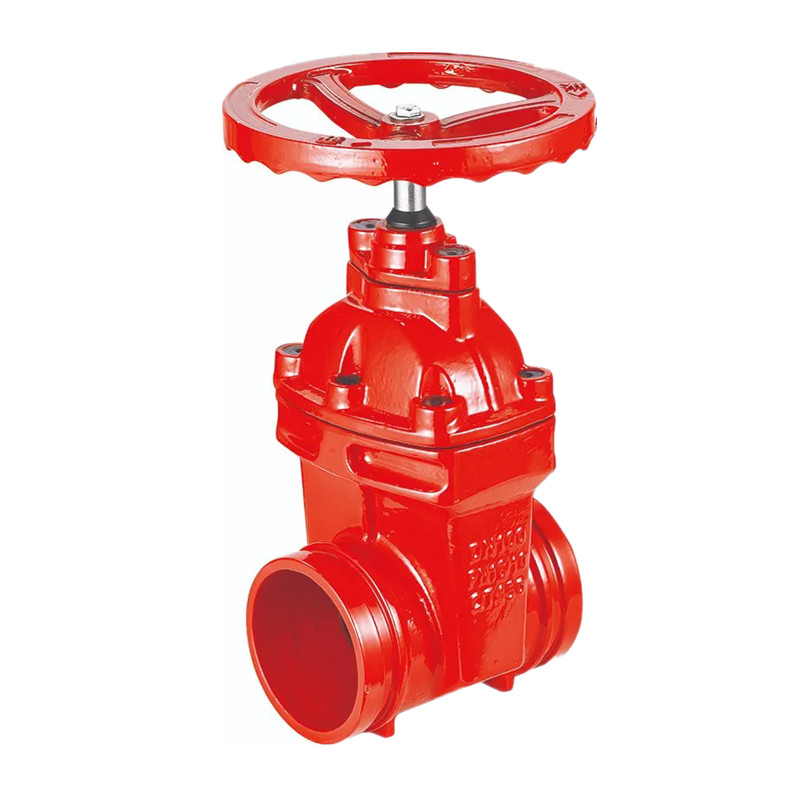

그루브 연결:
밸브의 홈 연결부와 호환되는 홈이 있는 끝단이 있는지 확인하여 파이프를 준비하십시오.
그루브 커플링을 사용하여 밸브를 파이프에 연결합니다. 올바른 설치 절차는 제조업체의 지침을 따르십시오.

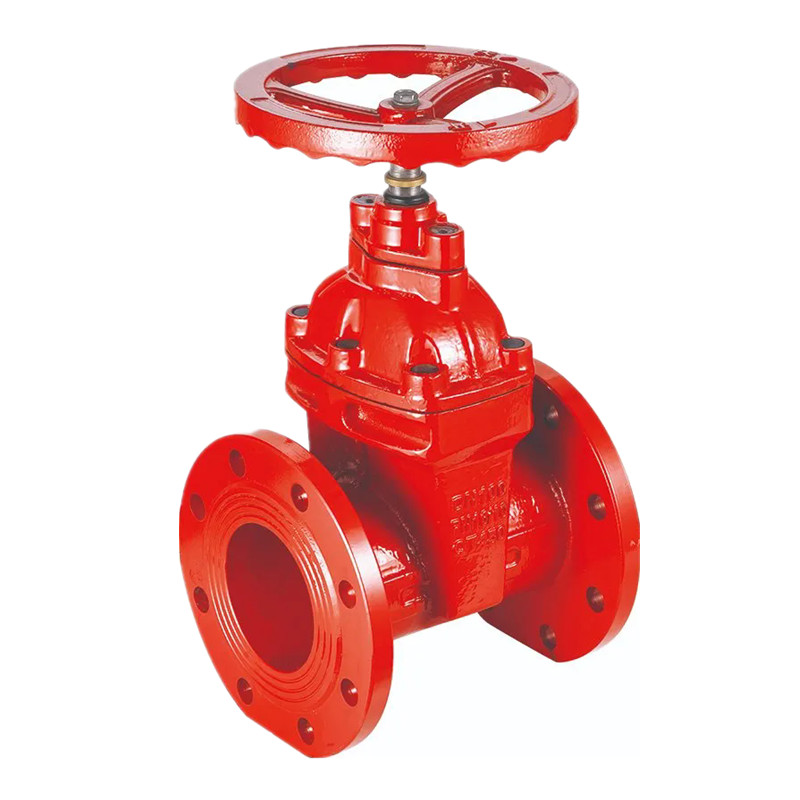

플랜지 연결:
비상승 줄기 탄력 있는 장착 플랜지형 게이트 밸브를 올바르게 설치하려면 방향, 지지 및 접근성에 세심한 주의가 필요합니다. 소방 엔지니어는 스템 위치를 전체적으로 육안으로 검사할 수 있도록 요크 메커니즘 주위에 충분한 간격을 두고 소방 게이트 밸브를 설치할 것을 권장합니다. OS&Y 게이트 밸브는 밸브 본체에 과도한 응력이 가해지는 것을 방지하기 위해 플랜지 연결부 근처에서 독립적으로 지지되어야 합니다. 설치 팀은 적절한 작동과 밸브 위치의 정확한 시각적 표시를 보장하기 위해 소방 게이트 밸브가 스템이 수직으로 위치하거나 수직에서 15도 이내에 위치하는지 확인해야 합니다.밸브는 소방 배관 시스템의 물 흐름을 허용하거나 차단하도록 위치를 지정할 수 있습니다. 긴급 상황에서는 밸브를 빠르게 닫아 흐름을 제어하고 물을 특정 지역으로 보낼 수 있습니다.
정기적으로 밸브를 검사하여 작동 상태가 양호한지 확인하십시오. 마모, 손상 또는 누출 징후가 있는지 확인하십시오.
밸브를 포함한 전체 소방 시스템에 대해 정기적인 테스트를 실시하여 올바른 기능을 보장합니다. 여기에는 압력 테스트와 흐름 테스트가 포함될 수 있습니다.
화재 발생 시 밸브는 자동 또는 수동 시스템의 일부가 되어 영향을 받은 지역으로의 물의 흐름을 제어할 수 있습니다. 소방 배관 시스템에 게이트 밸브를 설치 및 유지 관리할 때는 항상 제조업체의 지침을 따르고 현지 방화 규정을 준수하십시오. 비상 상황 시 시스템의 신뢰성을 보장하려면 정기적인 검사와 테스트가 중요합니다. 소방 시스템 설치에 익숙하지 않은 경우 전문가나 해당 분야의 경험이 풍부한 사람과 상담하여 지침을 받는 것이 좋습니다.
