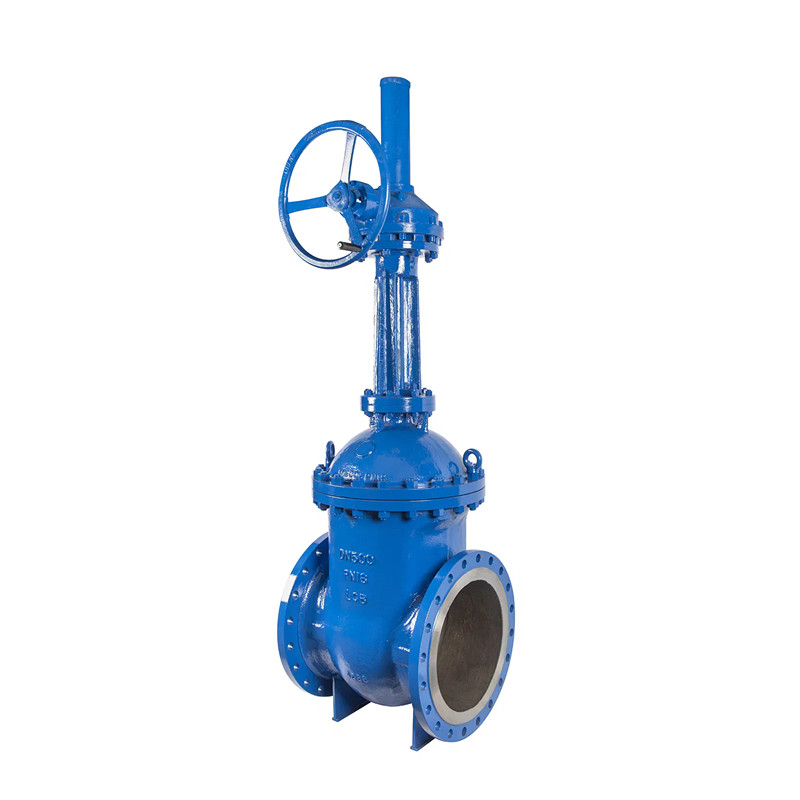

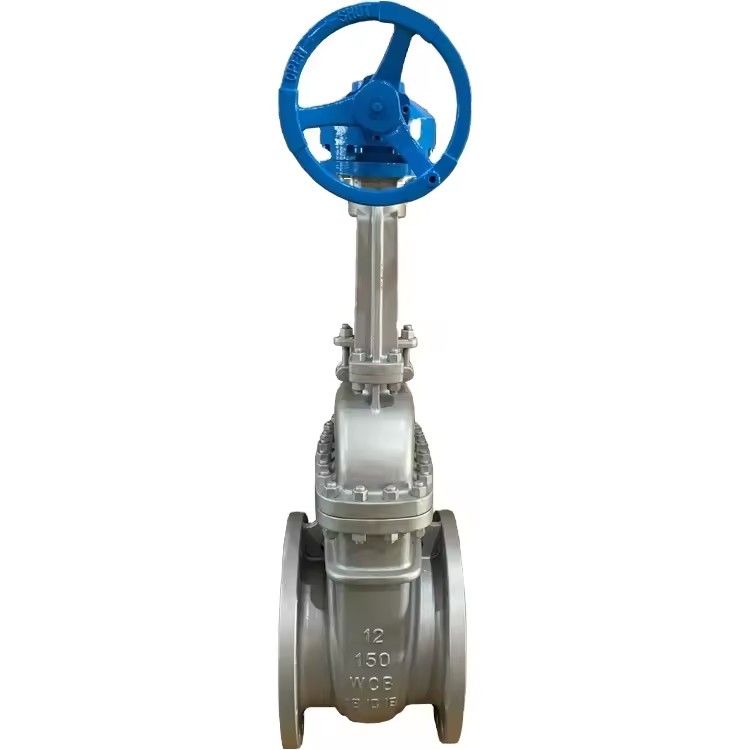

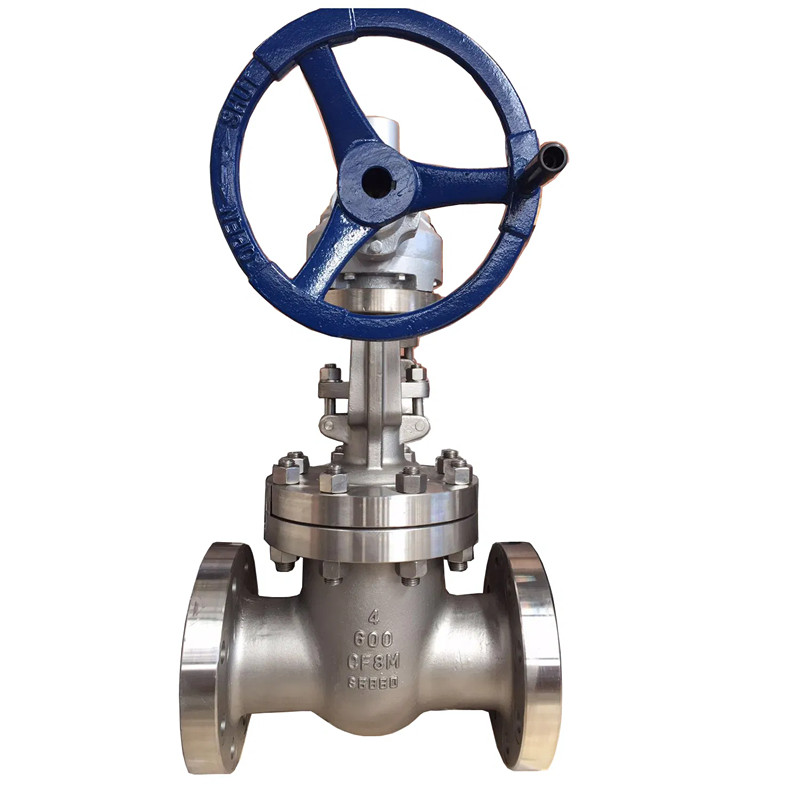

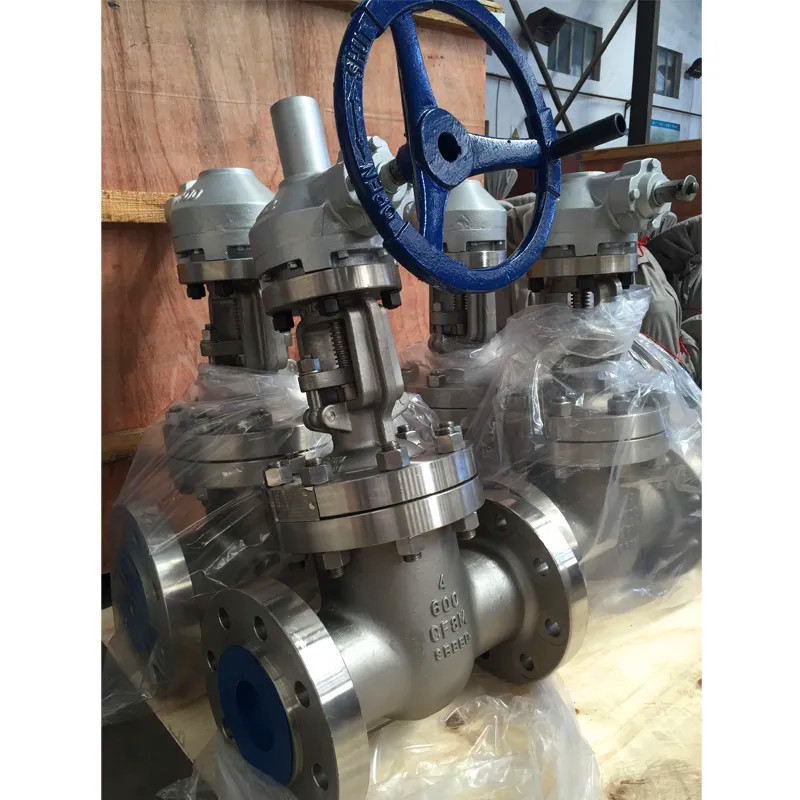

Joepai API 600 ANSI 플랜지 기어 작동 중국 공장에서 제작 된 주식 강철 게이트 밸브는 캐스팅 된 밸브 본체, 고압 저항, 높은 밀봉 성능 및 높은 내구성, 석유, 천연 가스, 화학 및 전력과 같은 산업에서 널리 사용됩니다. 자세한 정보 또는 기술 지원은 저희에게 연락을 오신 것을 환영합니다!
볼트 보닛 또는 압력 씰 보닛
유연한 쐐기
전체 포트
외부 나사와 요크 (OS & Y), 상승 줄기
극저온 서비스를위한 확장 된 보닛
잠금 장치 옵션
요청시 통과로

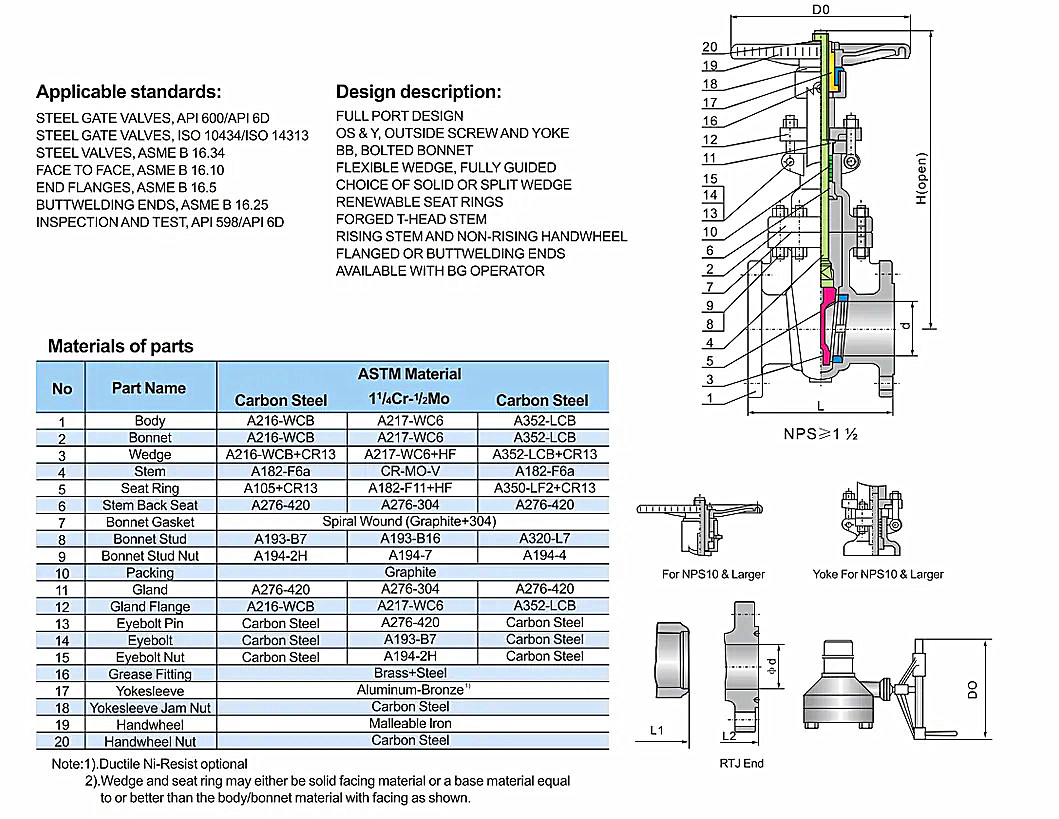

설계 및 제조 : API 600, API 6D, BS1414 등
대면 (끝에서 끝) : ANSI B16.10, API 6D 등
플랜지 연결 : ANSI B16.5, ASME B16.47 등
엉덩이 용접 엔드 : ANSI B16.25 등
테스트 및 검사 : API 598, API 6D 등
모델 : Z40H
크기 : 2 "최대 60"(DN50에서 DN1500까지)
압력 : ASME 150#, 300#, 600#, 900#, 1500#, 2500#
바디 재료 : 스테인레스 스틸, 이중 스테인레스 스틸, 슈퍼 듀플렉스 스테인레스 스틸, 탄소강, 저온 탄소강, 니켈 합금, 니켈 알루미늄 브론즈, 하스텔로이, inconel 등
트림 재료 : 13%CR, SS304, SS316, SS304L, SS316L, F11, F22 등
최종 연결 : 플랜지 RF/ RTJ/ FM/ FF, Butt-Welding (BW)
작동 : 핸드 휠, 기어 웜, 전기 작동
| 클래스 15 | |||||||||||||
| 크기 (in) | 2 " | 2-1/2 " | 3 " | 4 " | 6 " | 8 " | 10 " | 12 " | 14 " | 16 " | 18 " | 20 " | 24 " |
| L, RF (MM) | 178 | 191 | 203 | 229 | 267 | 292 | 330 | 356 | 381 | 406 | 432 | 457 | 508 |
| L1-BW (MM) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 572 | 610 | 660 | 711 | 813 |
| L2-RTJ (MM) | 191 | 203 | 216 | 241 | 279 | 305 | 343 | 368 | 394 | 419 | 445 | 470 | 521 |
| 흠) | 400 | 490 | 510 | 585 | 795 | 1015 | 1230 | 1465 | 1755 | 2030 | 2210 | 2510 | 2880 |
| K (MM) | 200 | 200 | 250 | 300 | 350 | 350 | 400 | 450 | 500 | 500 | 600 | 750 | 750 |
| 클래스 300 | |||||||||||||
| 크기 (in) | 2 " | 2-1/2 " | 3 " | 4 " | 6 " | 8 " | 10 " | 12 " | 14 " | 16 " | 18 " | 20 " | 24 " |
| L, RF (MM) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 762 | 838 | 914 | 991 | 1143 |
| L1-BW (MM) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 762 | 838 | 914 | 991 | 1143 |
| L2-RTJ (MM) | 232 | 257 | 298 | 321 | 419 | 435 | 473 | 518 | 778 | 854 | 930 | 1010 | 1165 |
| 흠) | 470 | 525 | 533 | 610 | 845 | 1050 | 1295 | 1600 | 1830 | 2035 | 2195 | 2470 | 2900 |
| K (MM) | 200 | 200 | 250 | 300 | 350 | 350 | 400 | 450 | 500 | 500 | 600 | 750 | 750 |
| 클래스 600 | |||||||||||||
| 크기 (in) | 2 " | 2-1/2 " | 3 " | 4 " | 6 " | 8 " | 10 " | 12 " | 14 " | 16 " | 18 " | 20 " | 24 " |
| L, RF (MM) | 292 | 330 | 356 | 432 | 559 | 660 | 787 | 838 | 889 | 991 | 1092 | 1194 | 1397 |
| L1-BW (MM) | 292 | 330 | 356 | 432 | 559 | 660 | 787 | 838 | 889 | 991 | 1092 | 1194 | 1397 |
| L2-RTJ (MM) | 295 | 333 | 359 | 435 | 562 | 664 | 791 | 841 | 892 | 994 | 1095 | 1200 | 1407 |
| 흠) | 495 | 550 | 615 | 735 | 1005 | 1245 | 1480 | 1730 | 1915 | 2050 | 2260 | 2620 | 2900 |
| K (MM) | 200 | 250 | 300 | 350 | 450 | 500 | 600 | 750 | 850 | 850 | 960 | 960 | 1000 |
| 클래스 900 | |||||||||||||
| 크기 (in) | 2 " | 2-1/2 " | 3 " | 4 " | 6 " | 8 " | 10 " | 12 " | 14 " | 16 " | 18 " | 20 " | 24 " |
| L, RF (MM) | 368 | 419 | 381 | 457 | 610 | 737 | 838 | 965 | 1029 | 1130 | 1219 | 1321 | 1549 |
| L1-BW (MM) | 368 | 419 | 381 | 457 | 610 | 737 | 838 | 965 | 1029 | 1130 | 1219 | 1321 | 1549 |
| L2-RTJ (MM) | 371 | 422 | 384 | 460 | 613 | 740 | 841 | 968 | 1038 | 1140 | 1232 | 1334 | 1568 |
| 흠) | 590 | 700 | 740 | 870 | 1120 | 1390 | 1592 | 1765 | 2025 | 2175 | 2510 | 2750 | 3240 |
| K (MM) | 250 | 300 | 350 | 450 | 500 | 600 | 750 | 850 | 850 | 960 | 960 | 1000 |
1000 |
