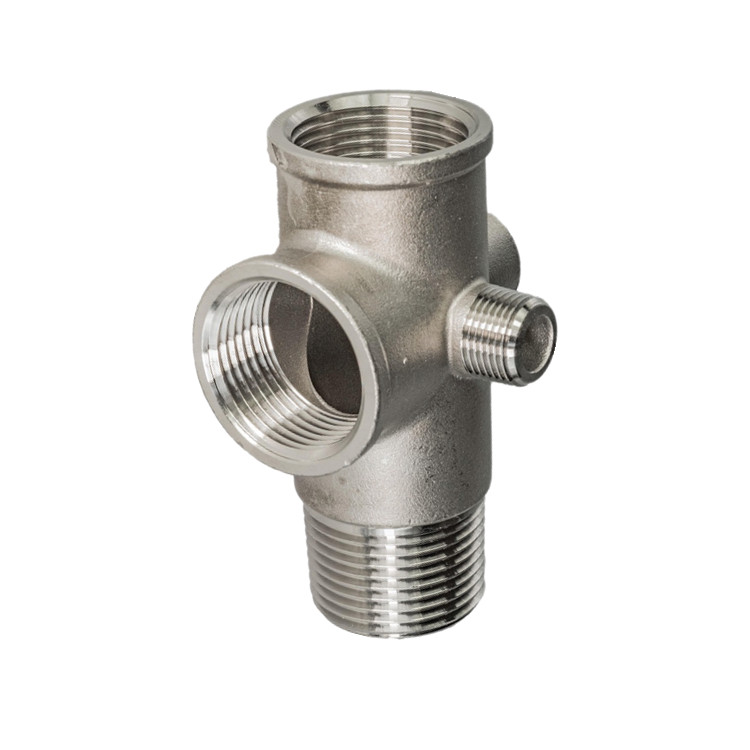

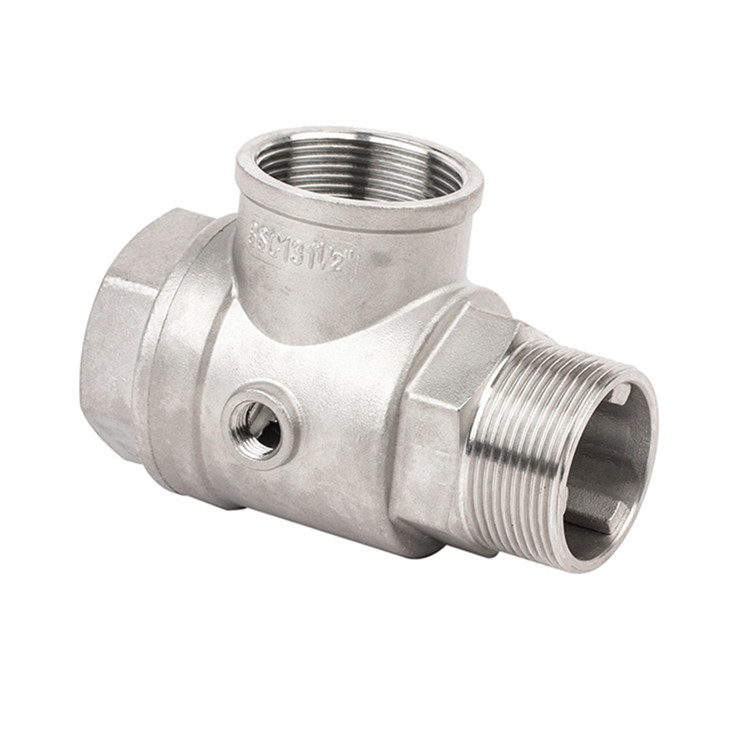

체크 밸브가 없는 스테인레스 스틸 5방향 커넥터

조파이공장에서 제조한 체크밸브가 없는 스테인레스 스틸 5방향 커넥터의 핵심특징은 밸브 본체 자체에 5개의 포트가 있다는 점입니다: 1" 암 x 1" 암 x 1" 수 x 1/4" 암 x 1/4" 수. 이는 내부 중공 채널이 있고 움직이는 부분이 없는 순수 연결 부품이며 체크 밸브나 조절과 같은 제어 기능이 없습니다. 유일한 목적은 유체를 수집하거나 분배하는 것입니다. 소형 펌프 시스템 제어 장치의 경우 5 방향 커넥터는 다음과 같은 역할을 합니다. 모든 주요 모니터링 및 보호 구성 요소를 통합하는 소형 통합 장착 플랫폼입니다.

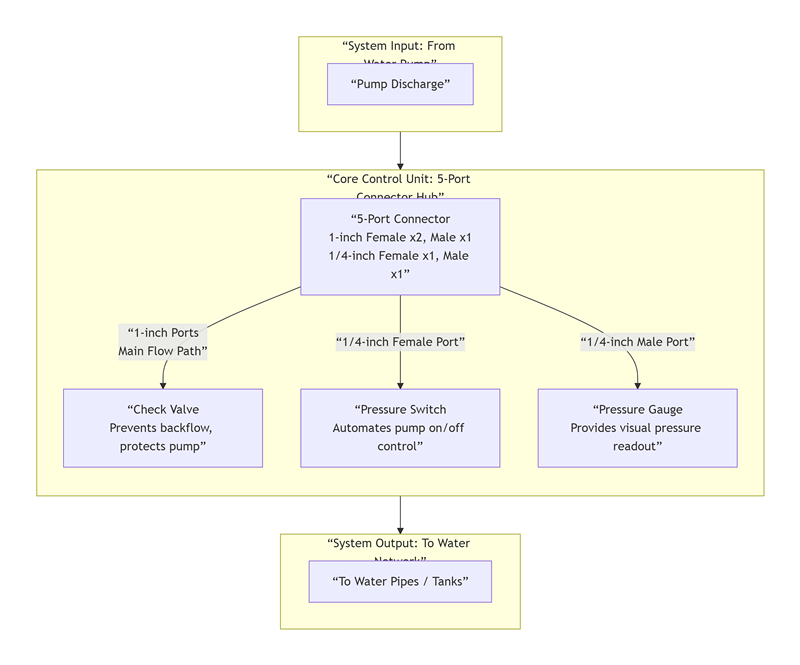

시스템 구성 세부사항:

5방향 커넥터: 시스템의 핵심 프레임워크로서 모든 구성 요소를 전체로 연결하고 파이프 조인트를 최소화하며 누출 위험을 줄입니다.

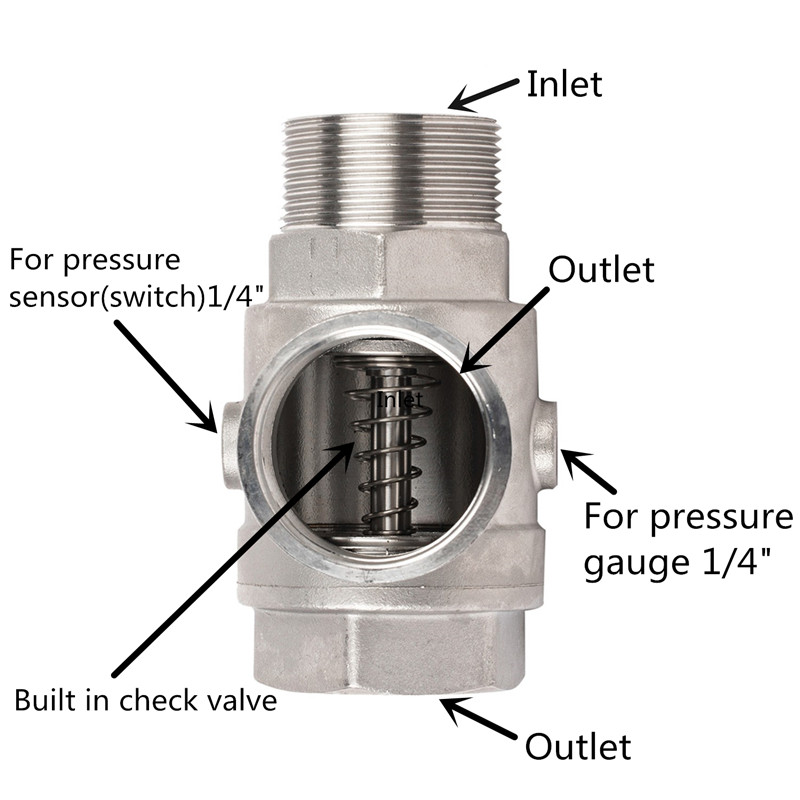

인터페이스: 1인치 암 포트(물 입구), 1인치 수 포트(물 출구), 또 다른 1인치 암 포트(체크 밸브 연결용), 1/4인치 암 포트(압력 스위치 연결용), 1/4인치 수 포트(압력 게이지 연결용).

주 통로(입구 및 출구): 펌프 출구를 급수 지점으로 이어지는 파이프에 연결하며 매체의 주요 흐름 경로입니다.

1인치 체크 밸브: 이것은 시스템의 "안전 가드"입니다. 펌프 정지시 물의 역류를 방지하여 워터해머 충격과 펌프 임펠러의 역회전을 방지하며, 펌프를 보호하는데 중요한 역할을 합니다.

1/4인치 압력 스위치: 이것은 시스템의 "자동 두뇌"입니다. 시스템 압력을 모니터링하여 압력이 설정된 하한값 이하로 떨어지면 펌프를 가동하고 상한값에 도달하면 펌프를 정지시켜 완전 자동 운전을 실현합니다.

1/4인치 압력 게이지: 시스템의 "상태 눈"입니다. 디버깅, 관찰 및 문제 해결을 위한 실시간 직관적인 압력 디스플레이를 제공합니다.

제품특징

조파이의 5웨이 커넥터는 스테인리스 재질을 사용하여 스테인리스 재질을 사용하여 내식성, 강도, 위생성을 대폭 향상시켜 적용범위를 넓혀줍니다. 더욱 튼튼하고 깔끔해집니다. 핵심 장점은 다음과 같습니다.

우수한 내식성: 증기, 약산 및 약염기, 각종 화학물질, 해수 환경에 의한 부식에 견딜 수 있어 황동 밸브에 비해 훨씬 긴 수명을 제공합니다.

높은 강도와 ​​내구성: 더 높은 시스템 압력(일반적으로 PN16/PN25, 최대 PN40 이상)과 압력 서지를 견딜 수 있습니다.

탁월한 위생 성능: 표면이 매끄러워 세균번식을 방지하고 세척과 소독이 용이합니다. 경면 연마 또는 전해 연마 처리를 통해 식품 등급 또는 위생 기준을 충족할 수 있습니다.

넓은 온도 범위: 고온 증기나 저온 매체에 적합합니다.

재료

주조 스테인레스 스틸 ASTM A 351 CF8 / SS 304; 스테인레스 스틸 ASTM A 351 CF8M / SS 316;

기술 사양

공칭 직경: 1"~2"(DN25~DN50)

공칭압력 : PN16 ~ PN25(1.6MPa ~ 2.5MPa)

작동 온도: -20℃ ~ 232℃

스레드 표준:BSP(G),BSPT(Rc),NPT

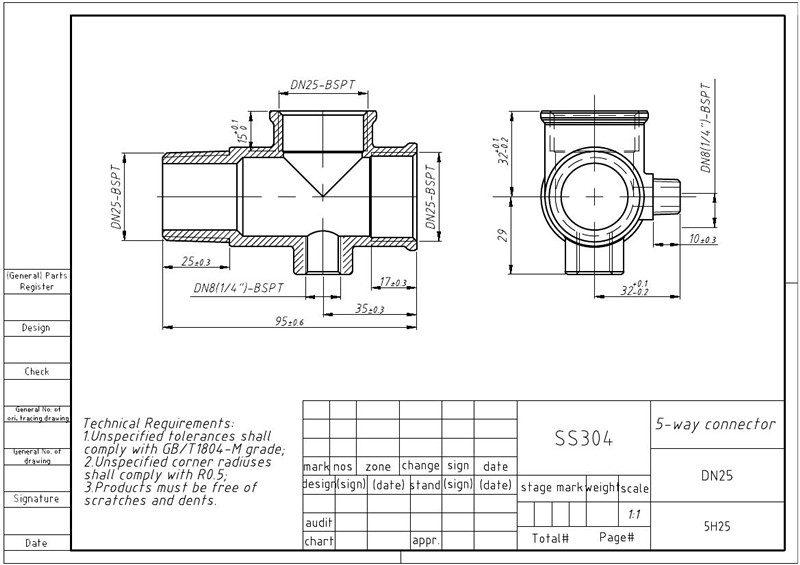

그림

제공된 디자인을 기반으로 한 사용자 정의가 지원됩니다.

5-Po의 특정 응용 분야RT 커넥트토르

시스템에 이미 별도의 체크 밸브가 있거나 체크 밸브 기능이 전혀 필요하지 않고 단순히 신뢰할 수 있는 "매니폴드"만 필요한 경우 5포트 커넥터가 가장 경제적이고 간단한 옵션입니다. 그 가치는 배관 레이아웃을 단순화하고 별도의 피팅 수를 줄이는 데 있습니다. 특정 시나리오는 다음과 같습니다.

다중 지점 모니터링 및 샘플링

시나리오:  모니터링 기기를 설치하려면 기본 파이프라인에서 여러 분기를 탭해야 합니다.

예: 압력계, 압력 트랜스미터(센서) 및 안전 밸브를 동시에 연결합니다. 5방향 커넥터는 중앙 집중적이고 안정적인 장착 지점을 제공합니다.

유체 분배 및 수집

시나리오:  단일 유체 흐름을 여러 병렬 분기에 고르게 분산해야 하거나 여러 유체 흐름을 단일 흐름으로 수집해야 합니다.

예: 주 냉각수 배관의 냉각수를 냉각이 필요한 3개의 독립적인 장비에 분배합니다. 또는 여러 개의 환수관을 하나의 주 환수관으로 모으는 것입니다.

시스템 테스트, 환기 또는 배수

시나리오:  시스템에 임시 또는 영구 보조 인터페이스를 제공해야 합니다.

예: 시스템 세척용 인터페이스, 자동 공기 배출 밸브 인터페이스 또는 배수 밸브 인터페이스.
