급수망, 정수장, HVAC 시스템 및 흐름 제어가 필요한 기타 프로젝트에서 사람들은 종종 다음과 같이 질문합니다. 나비 밸브 흐름 제어에 사용됩니까?" 이 질문은 답을 알기 전에 밸브의 특성과 작동 조건을 어느 정도 이해해야 합니다. 따라서 이 기사에서는 스로틀링 응용 분야에서 버터플라이 밸브의 장점과 한계에 대해 논의할 것입니다. 이는 다양한 요소를 비교하고 실제 시나리오와 프로젝트에서 가장 경제적이고 신뢰할 수 있는 솔루션을 선택하는 데 도움이 될 것입니다.
유량 제어에서 버터플라이 밸브의 작동 원리

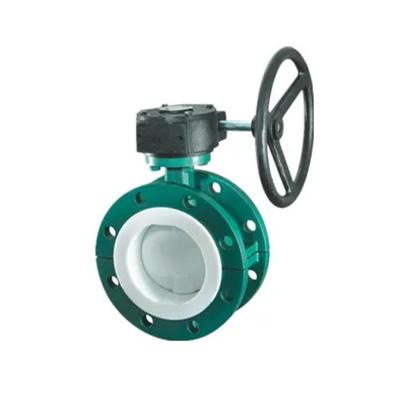

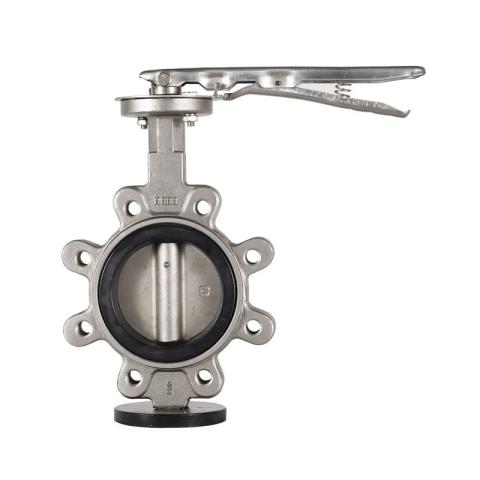

의 구조나비 밸브밸브 본체, 디스크 모양의 플레이트 및 밸브 스템으로 구성됩니다. 작동 원리는 나비 날개의 움직임과 유사합니다. 첫째, 밸브 스템을 회전시켜 디스크 모양의 플레이트를 0° ~ 90° 범위 내에서 조정할 수 있습니다. 이는 유로 면적을 변경하고 유량을 제어합니다. 원판 모양의 플레이트가 90° 완전히 열리면 밸브 플레이트가 유체의 흐름 방향과 평행하게 되어 저항이 적고 압력 손실이 적습니다. 45°로 반쯤 열리면 밸브 플레이트가 조절 효과를 발생시켜 유량이 감소합니다. 10° 미만이면 유로가 좁아져 유속이 크게 감소하지만 이로 인해 밸브 플레이트도 심각한 침식에 노출됩니다. 이 방법을 통해 버터플라이 밸브는 유량을 조절하는 기능을 갖습니다.
유량 제어에서 버터플라이 밸브의 장점
1. 간단한 구조, 경량 설계: 특히 대구경 파이프라인에서 버터플라이 밸브는 번거로운 게이트 밸브나 볼 밸브보다 훨씬 가볍고 콤팩트하여 설치 및 지원 비용을 절감합니다.
2. 경제적이고 효율적입니다. 특정 상황에서는 버터플라이 밸브가 특수 제어 밸브보다 비용 효율적입니다. 구매 가격과 유지 관리 요구 사항이 매우 낮아 프로젝트 비용을 크게 줄일 수 있습니다.
3. 편리한 조작, 자동화 : 전체 스트로크를 90° 회전시켜서나비 밸브작동하기 쉽고 수동, 공압 또는 전기 액추에이터를 쉽게 장착할 수 있어 자동화 제어 시스템에 통합하는 데 매우 적합합니다.
4. 폭넓게 적용됨: 예를 들어 수처리 공장의 유량 분배, 펌핑 스테이션의 출구 압력 제어, 냉각수 회로의 대략적인 유량 조절과 같은 실제 적용 시나리오에서.
유량 제어에서 버터플라이 밸브의 한계
1. 정확도가 낮고 선형성이 낮습니다. 버터플라이 밸브에는 더 정밀한 전용 제어 밸브가 없습니다. 밸브 디스크 개방과 유속 사이의 관계는 완전히 선형이 아니며, 특히 중간 위치에서는 정밀한 제어가 제한됩니다.
2. 작은 개구부에서의 침식 및 캐비테이션: 작은 개구부(예: 20° 미만)에서 밸브를 오랫동안 작동하면 밸브 디스크와 하류 밸브 시트가 고속 유체의 영향을 받게 됩니다. 이로 인해 진동, 소음 및 공동 현상이 발생할 수 있으며, 이로 인해 마모가 가속화되고 씰링 성능과 서비스 수명이 심각하게 손상됩니다.
3. 스로틀링 조건에서 씰링 마모: 응용 분야에서는 단순한 온-오프 응용 분야보다 침식에 더 취약합니다. 동시에 시간이 지남에 따라 밸브 시트 씰이 손상되거나 씰이 파손되어 누출이 발생할 수 있습니다.
4. 높은 압력차에서 작업 불가: 큰 압력차에서 사용하면 침식 위험이 높아집니다. 따라서 버터플라이 밸브는 일반적으로 이러한 가혹한 조건에는 적합하지 않습니다.
