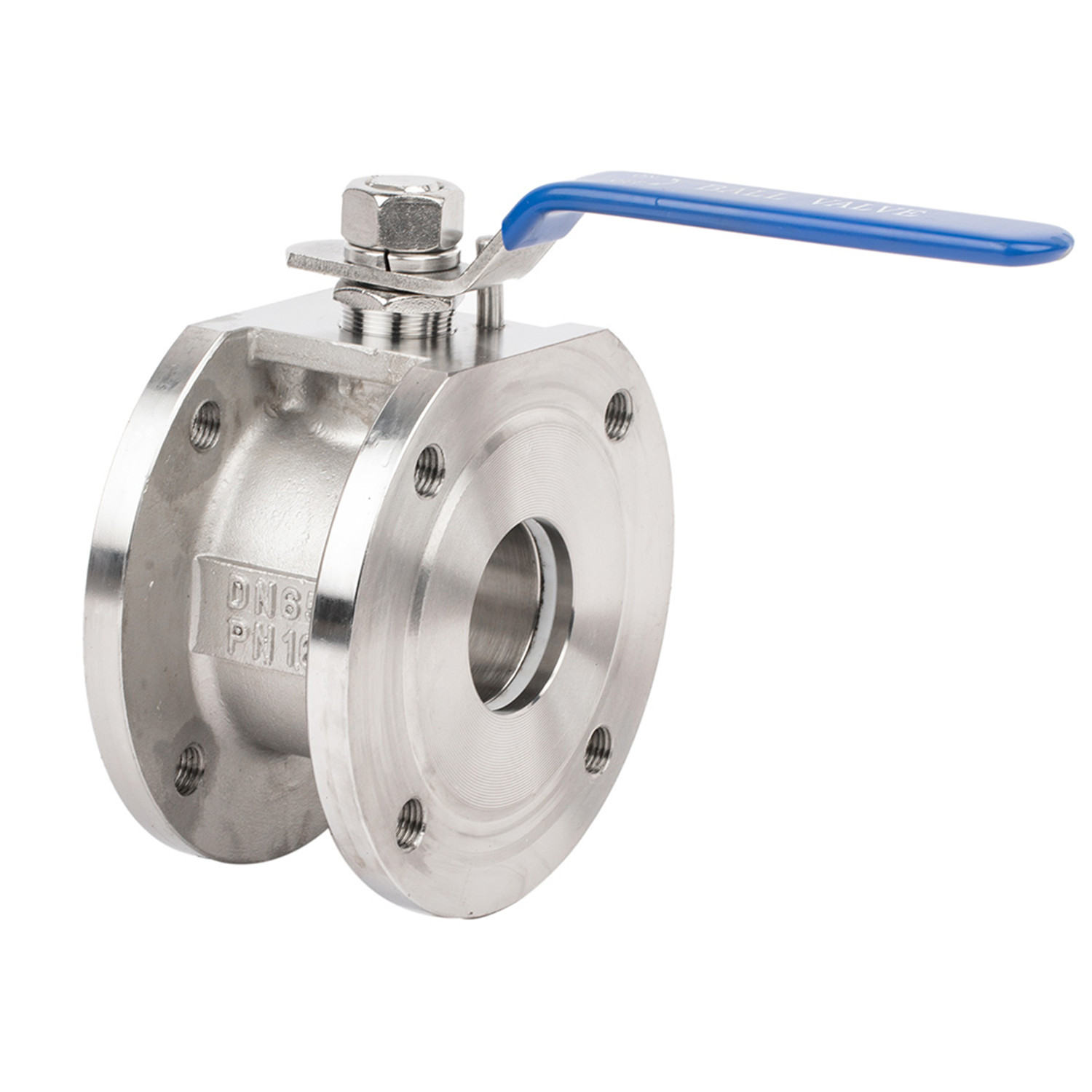

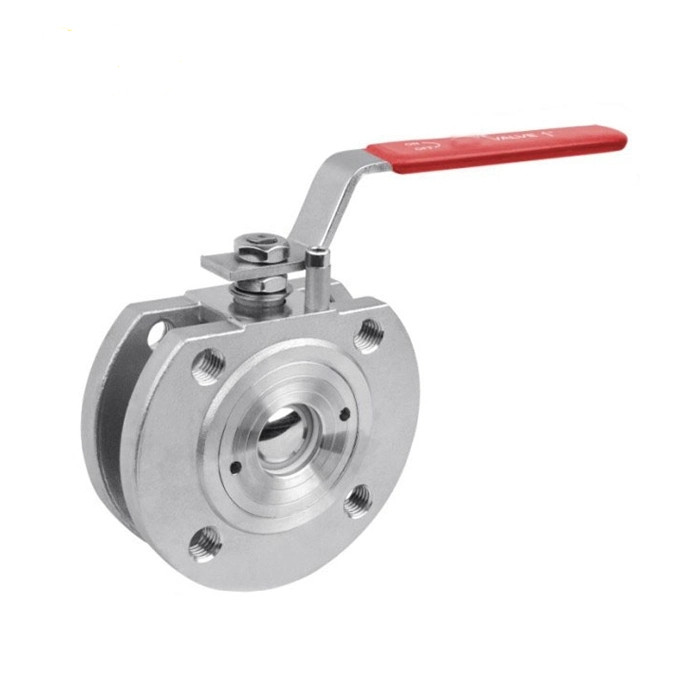

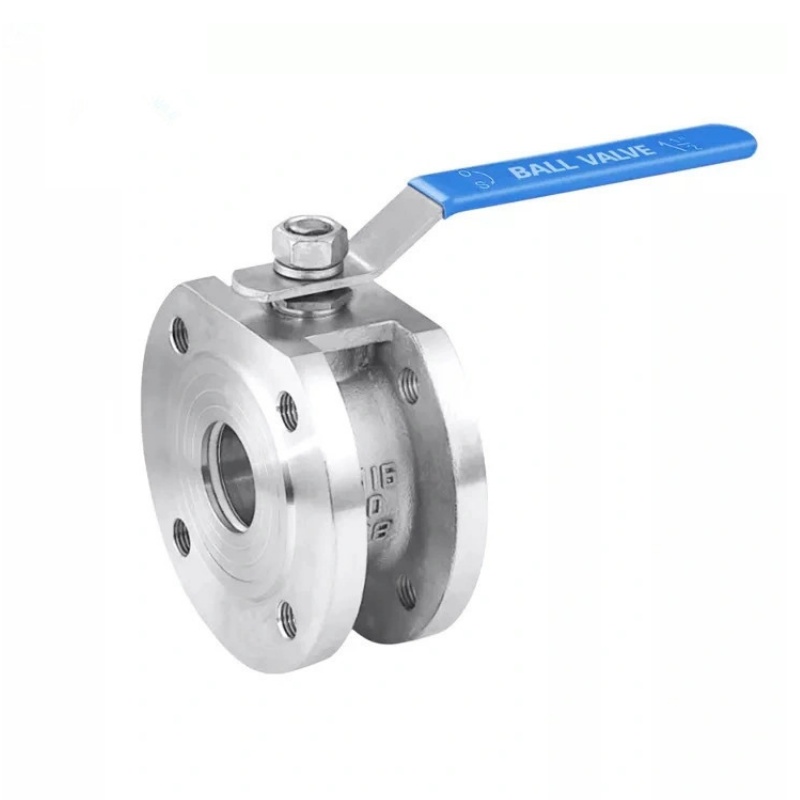

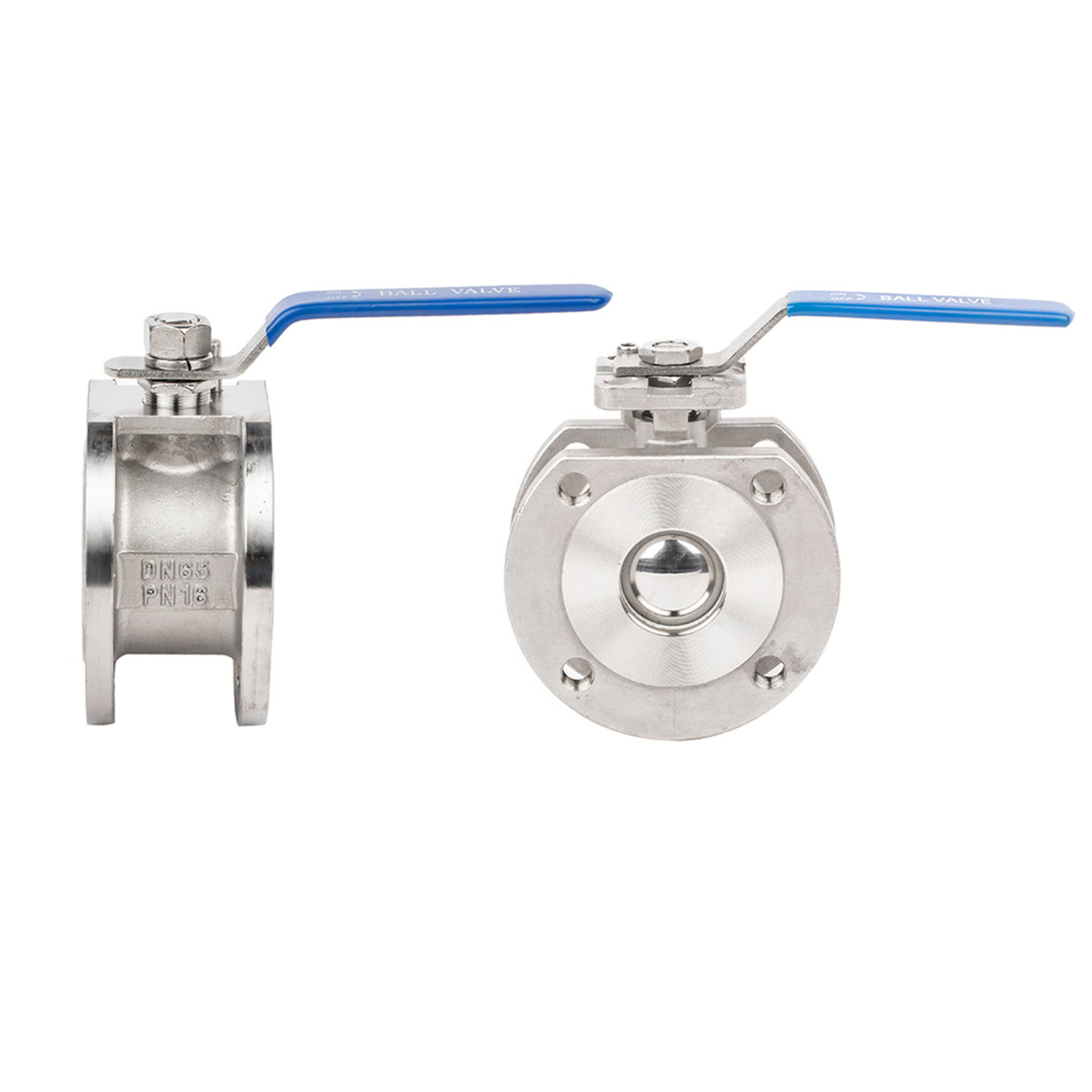

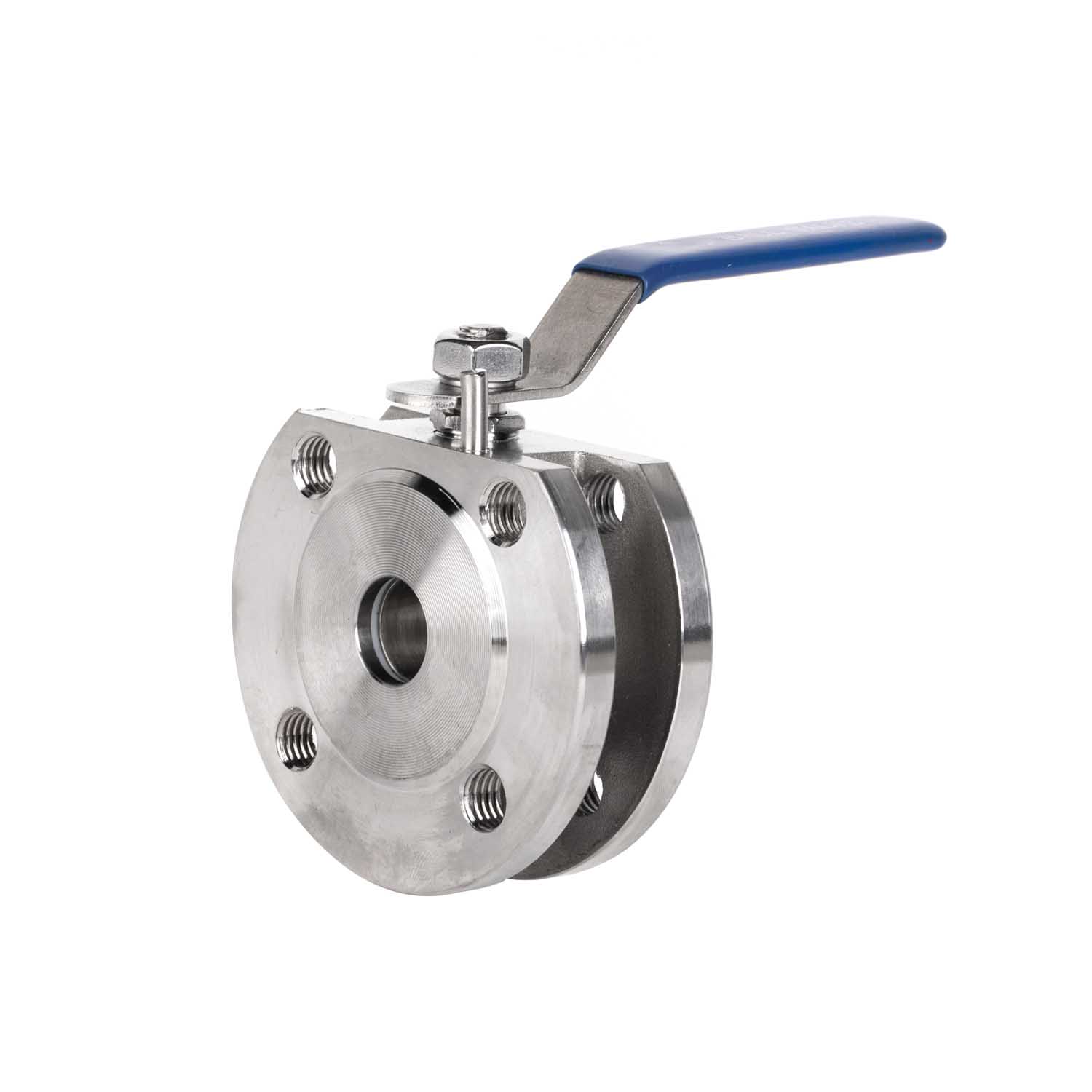

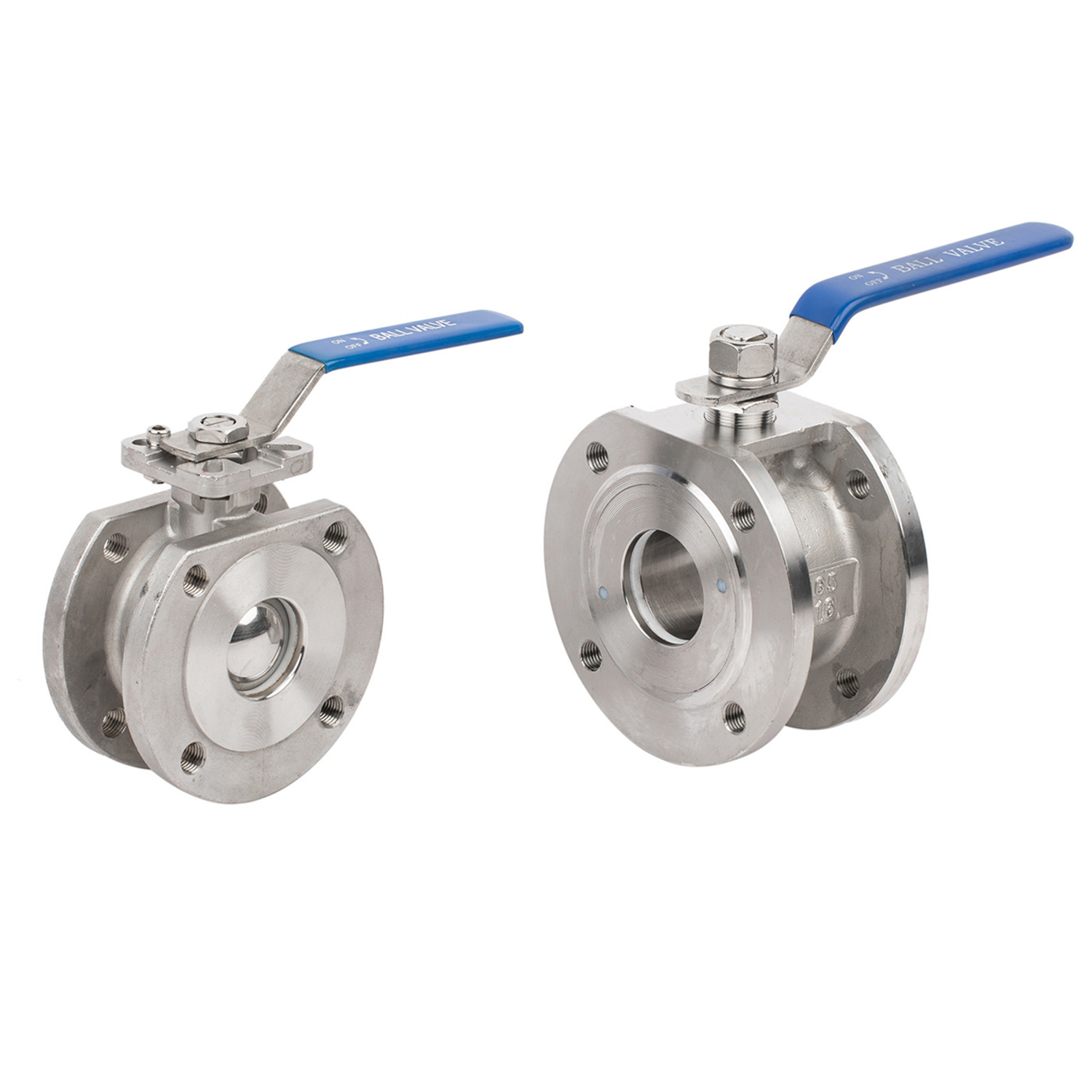

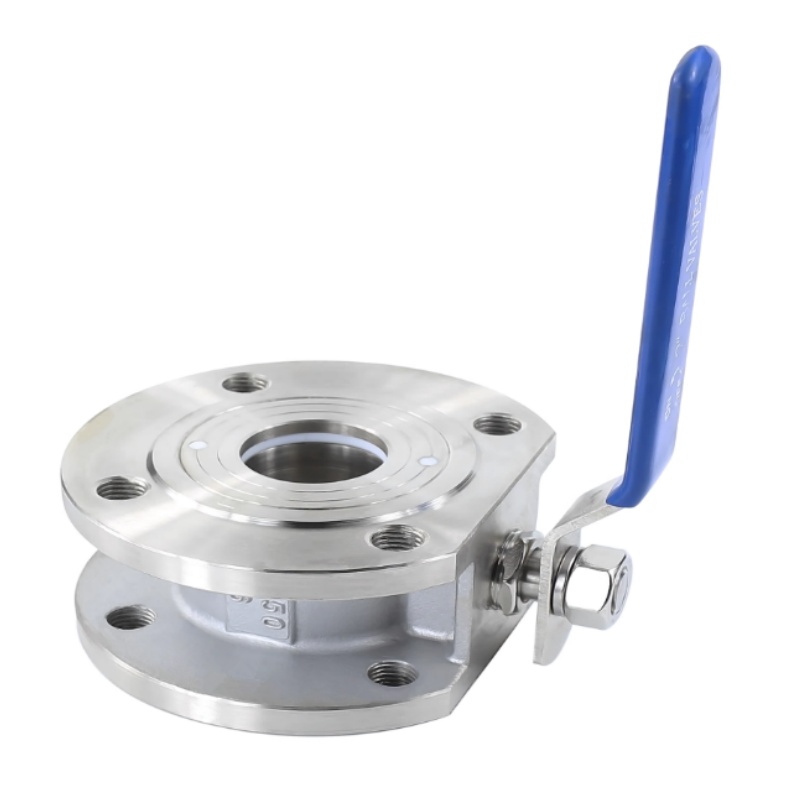

JOEPAI 고품질 스테인레스 스틸 웨이퍼 플랜지 볼 밸브는 표준 파이프 플랜지 사이에 끼워진 초소형 1/4회전 차단 밸브입니다. 이는 산업, 화학, 제약 파이프라인의 좁은 공간에 선호됩니다. 이 견고한 일체형 본체 밸브는 뛰어난 내식성과 제한 없는 전체 포트 유체 제어 기능을 제공합니다. 전체 본체 길이에 걸쳐 있는 긴 볼트를 사용하여 두 파이프라인 플랜지 사이에 직접 고정되도록 설계되었습니다. 통합된 끝 플랜지를 제거함으로써 매우 짧은 면간 치수를 달성하여 표준 플랜지 볼 밸브보다 훨씬 가볍고 가격이 저렴합니다.
컴팩트한 본체:초박형 일체형 구조로 파이프라인 설치 공간 최소화
연결 메커니즘: 측면 볼트의 압축으로 고정된 파이프 플랜지 사이에 설치됩니다.
낮은 보유량: 볼과 외부 가장자리 사이의 짧은 거리로 중간 보유량과 데드존이 감소합니다.
재질:탄소강(WCB/A105), 스테인레스강(CF8/304, CF8M/316)
압력 등급:ASME 클래스 150/300, EN PN10/PN16/PN40
시팅 유형: 누수 제로를 위한 소프트 시트(PTFE / RTFE)
보어 유형:풀 포트(최대 유량 효율성), V-포트/세그먼트(정확한 조절)

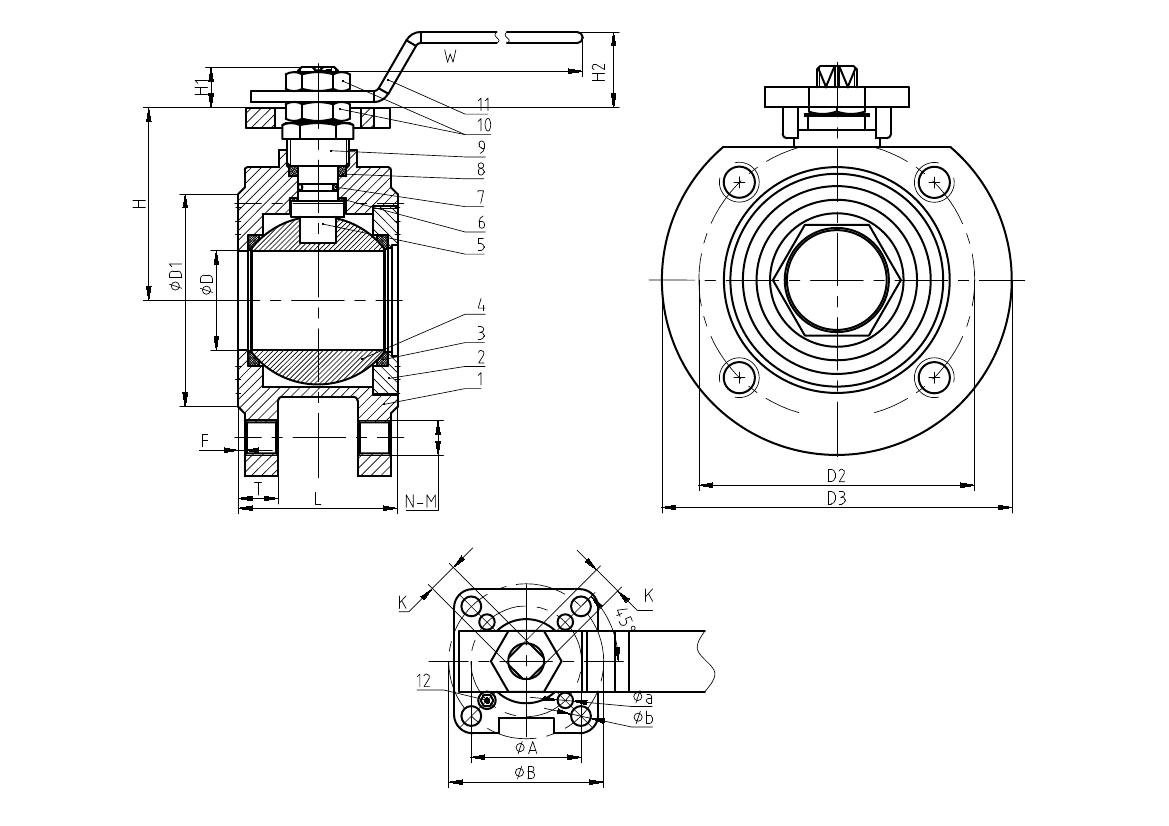

| 아니요. | 부품명 | 재료 |
| 1 | 몸 | WCB/CF8/CF8M |
| 2 | 캡 | WCB/CF8/CF8M |
| 3 | 좌석 | PTFE |
| 4 | 공 | SS304/SS316 |
| 5 | 줄기 | SS304/SS316 |
| 6 | 틈 메우는 물건 | PTFE |
| 7 | O-링 | 바이톤 |
| 8 | 포장 | PTFE |
| 9 | 선 | SS/SUS304 |
| 10 | 스템 너트 | SS/SUS304 |
| 11 | 핸들 | 봄 여름 시즌 |
| 12 | 정지 핀 | SS/SUS304 |
|
DN
|
D
|
D3
|
D2
|
D1
|
TF
|
L
|
W
|
H
|
N-ØM
|
|
15
|
15
|
95
|
65
|
46
|
9-2
|
35
|
120
|
65
|
4-Ø12
|
|
20
|
20
|
105
|
76
|
56
|
11-2
|
38
|
120
|
71
|
4-Ø12
|
|
25
|
25
|
115
|
85
|
65
|
11-2
|
42
|
140
|
76
|
4-Ø12
|
|
32
|
32
|
135
|
100
|
75
|
14-2
|
52
|
170
|
98
|
4-Ø16
|
|
40
|
38
|
145
|
110
|
85
|
14-2
|
62
|
200
|
105
|
4-Ø16
|
|
50
|
45.5
|
160
|
125
|
100
|
18-2
|
72
|
240
|
128
|
4-Ø16
|
|
65
|
58
|
180
|
145
|
120
|
20-2
|
96
|
280
|
145
|
8-Ø16
|
|
80
|
73
|
195
|
160
|
135
|
22-3
|
118
|
320
|
170
|
8-Ø16
|
|
100
|
93
|
215
|
180
|
155
|
24-3
|
138
|
400
|
185
|
8-Ø16
|
|
125
|
120
|
245
|
210
|
185
|
26-3
|
200
|
450
|
205
|
8-Ø16
|
|
150
|
145
|
280
|
240
|
210
|
28-3
|
225
|
500
|
225
|
8-Ø20
|
|
200
|
198
|
335
|
295
|
265
|
30-3
|
275
|
600
|
240
|
12-Ø20
|
