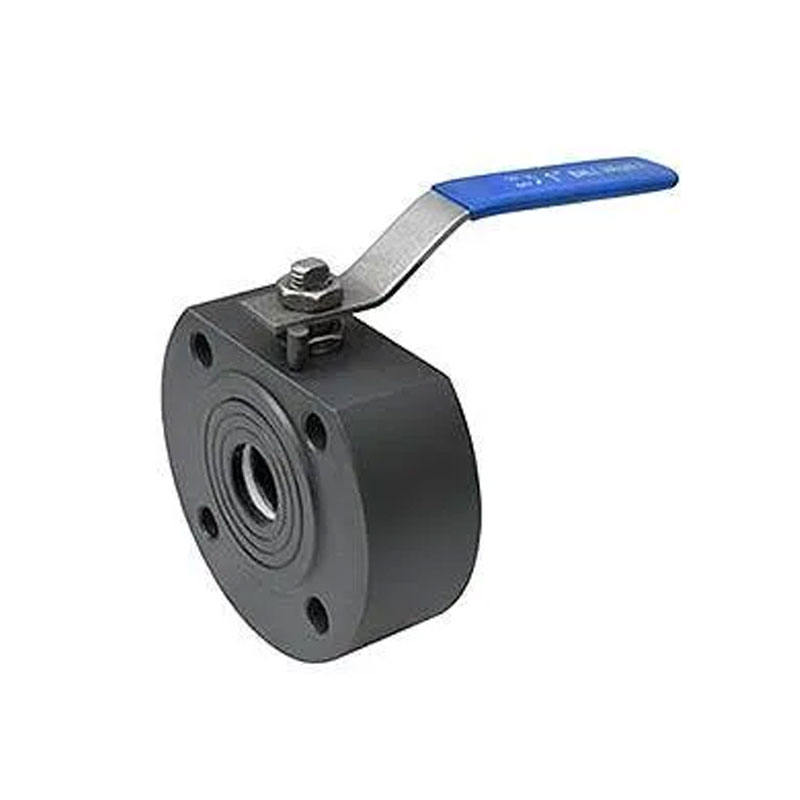

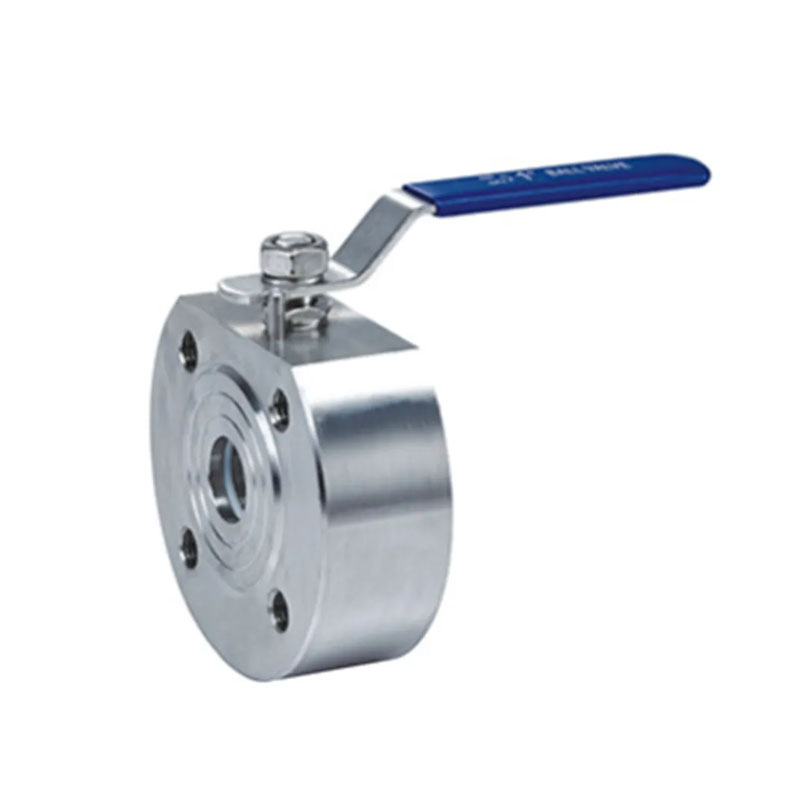

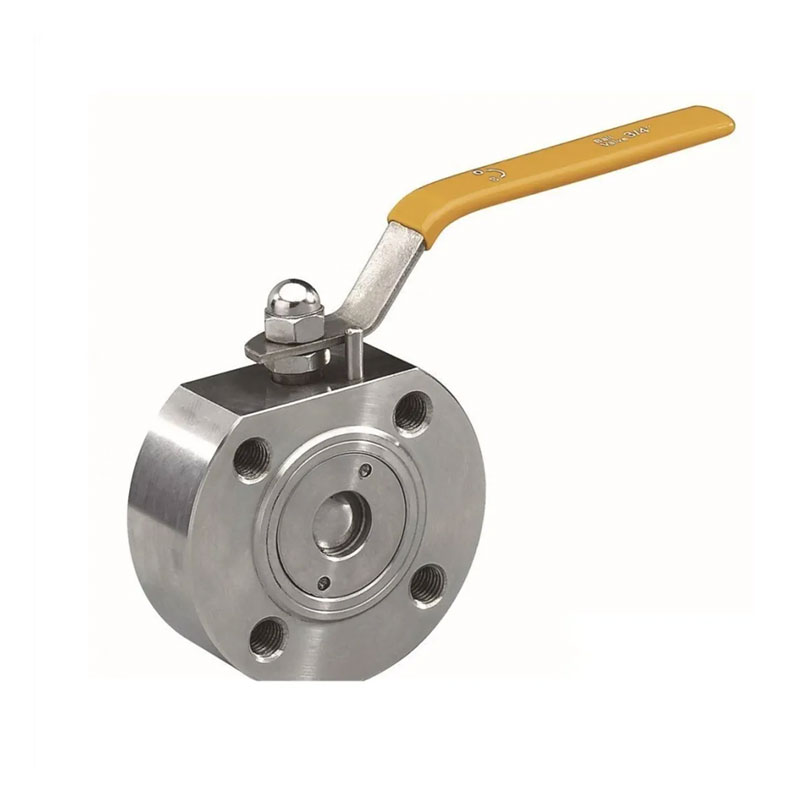

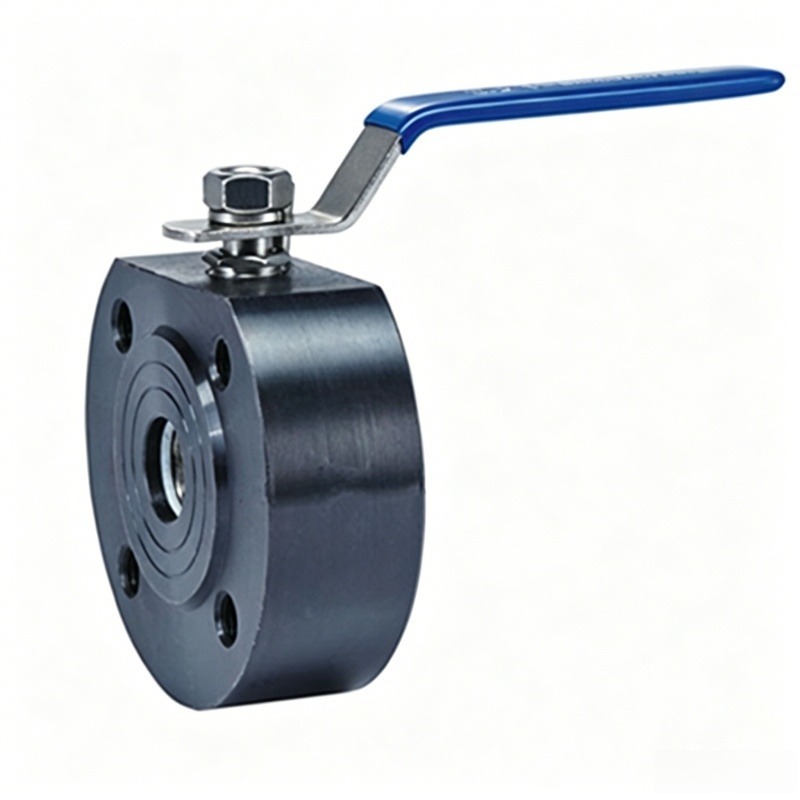

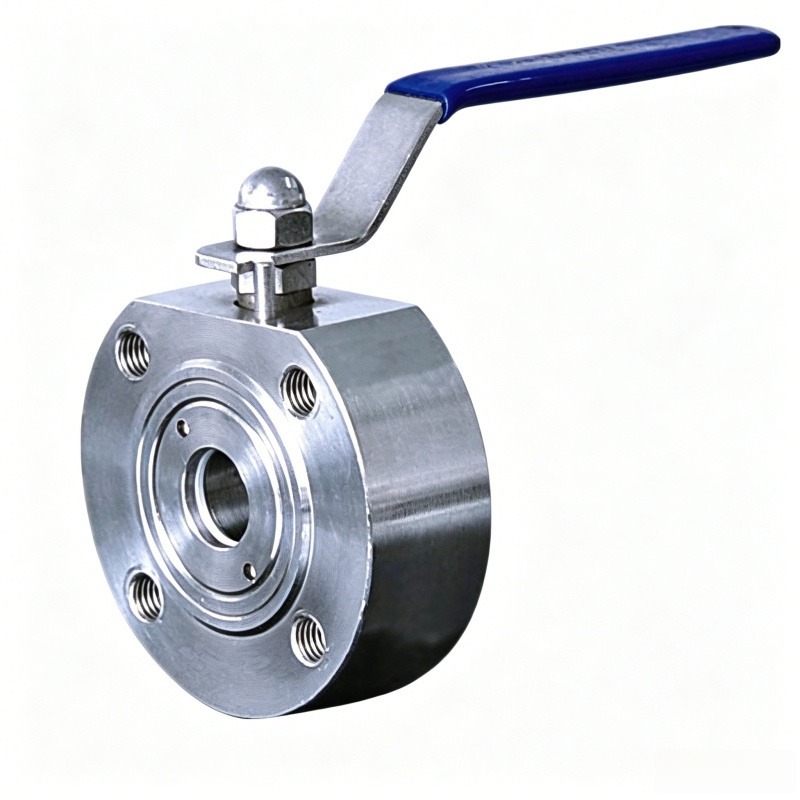

JOEPAI 내구성 단조 강철 1PC 웨이퍼 플랜지 볼 밸브 제품은 다음과 같습니다. 조밀한 구조, 절묘한 외관과 같은 많은 특성, 지능형 제어, 우수한 성능, 우수한 품질 및 쉬운 사용. 단조 강철 1PC 웨이퍼 플랜지 볼 밸브는 수동으로 작동되는 볼 밸브입니다. 90 ° 회전 각도로. 밀봉 성능이 우수하고 고유량을 가지고 있습니다. 용량, 낮은 유동저항계수, 간단한 구조, 용이함 유지 보수 및 긴 서비스 수명. 일반적으로 일체형 볼 밸브가 사용됩니다. 엄격한 밀봉 요구 사항이 있는 응용 분야에 사용됩니다. 통제하는 것 외에도 가스, 액체 및 증기 매체는 하수 제어에도 적합합니다. 및 섬유상 불순물을 함유한 매체.
주요 소재: 단조 탄소강(A105/LF2)
스프레이 바가 포함된 일체형 본체
ANSI/DIN/JIS 플랜지 사이에 클램프 플랜지 끝단을 설치합니다.
PTFE/RPTFE/금속 밸브 시트(옵션)
최대 2500PSI(PN100)
온도 범위:- 29°C ~+250°C
경량 및 공간 절약
API 598/EN 12266-1
맞춤화: 조리개, 핸들 디자인 또는 액추에이터 설치 제공
요구 사항에 따라
JOEPAI 밸브는 중국 원저우에 본사를 둔 단조강 1PC 웨이퍼 플랜지 볼 밸브 제조업체입니다. 2003년에 설립된 Jingyue Valve Factory에서 개발되었습니다. ISO 9001, CE, KC 인증을 획득한 저희 공장은 CNC 가공, 3D 디자인을 결합합니다. (UG/CAD) 및 완벽한 압력/화학 테스트를 통해 맞춤형 제공 유럽, 한국 고객을 위한 엔지니어링 흐름 제어 솔루션, 호주, 동남아시아 및 중동. JOEPAI는 당신이 신뢰하는 회사입니다 산업 파이프라인 프로젝트의 파트너
| 아니요. | 부품명 | 재료 |
| 1 | 몸 | SS/SUS304 |
| 2 | 캡 | SS/SUS304 |
| 3 | 좌석 | PTFE |
| 4 | 공 | SS304/SS316 |
| 5 | 줄기 | SS304/SS316 |
| 6 | 틈 메우는 물건 | PTFE |
| 7 | O-링 | 바이톤 |
| 8 | 포장 | PTFE |
| 9 | 선 | SS/SUS304 |
| 10 | 스템 너트 | SS/SUS304 |
| 11 | 핸들 | 봄 여름 시즌 |
| 12 | 정지 핀 | SS/SUS304 |

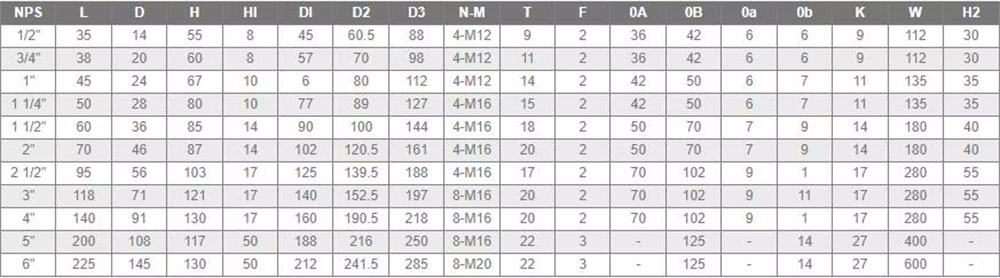

| NPS | 엘(mm) | 디(mm) | 흠) | 안녕 (mm) | DI(mm) | D2(mm) | D3(mm) | N~M | 티(mm) | 에프(mm) | OA(mm) | OB (mm) | 0a(mm) | 0b(mm) | 케이(mm) | 폭(mm) | H2(mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1/2" | 35 | 14 | 55 | 8 | 45 | 60.5 | 88 | 4-M12 | 9 | 2 | 36 | 42 | 6 | 6 | 9 | 112 | 30 |
| 3/4" | 38 | 20 | 60 | 8 | 57 | 70 | 98 | 4-M12 | 11 | 2 | 36 | 42 | 6 | 6 | 9 | 112 | 30 |
| 1" | 45 | 24 | 67 | 10 | 6 | 80 | 112 | 4-M12 | 14 | 2 | 42 | 50 | 6 | 7 | 11 | 135 | 35 |
| 1 1/4" | 50 | 28 | 80 | 10 | 77 | 89 | 127 | 4-M16 | 15 | 2 | 42 | 50 | 6 | 7 | 11 | 135 | 35 |
| 1 1/2" | 60 | 36 | 85 | 14 | 90 | 100 | 144 | 4-M16 | 18 | 2 | 50 | 70 | 7 | 9 | 14 | 180 | 40 |
| 2" | 70 | 46 | 87 | 14 | 102 | 120.5 | 161 | 4-M16 | 20 | 2 | 50 | 70 | 7 | 9 | 14 | 180 | 40 |
| 2 1/2" | 95 | 56 | 103 | 17 | 125 | 139.5 | 188 | 4-M16 | 17 | 2 | 70 | 102 | 9 | 11 | 17 | 280 | 55 |
| 3" | 118 | 71 | 121 | 17 | 140 | 152.5 | 197 | 8-M16 | 20 | 2 | 70 | 102 | 9 | 11 | 17 | 280 | 55 |
| 4" | 140 | 91 | 130 | 17 | 160 | 190.5 | 218 | 8-M16 | 20 | 2 | 70 | 102 | 9 | 11 | 17 | 280 | 55 |
| 5" | 200 | 108 | 117 | 50 | 188 | 216 | 250 | 8-M16 | 22 | 3 | - | 125 | - | 14 | 27 | 400 | - |
| 6" | 225 | 145 | 130 | 50 | 212 | 241.5 | 285 | 8-M20 | 22 | 3 | - | 125 | - | 14 | 27 | 600 | - |
