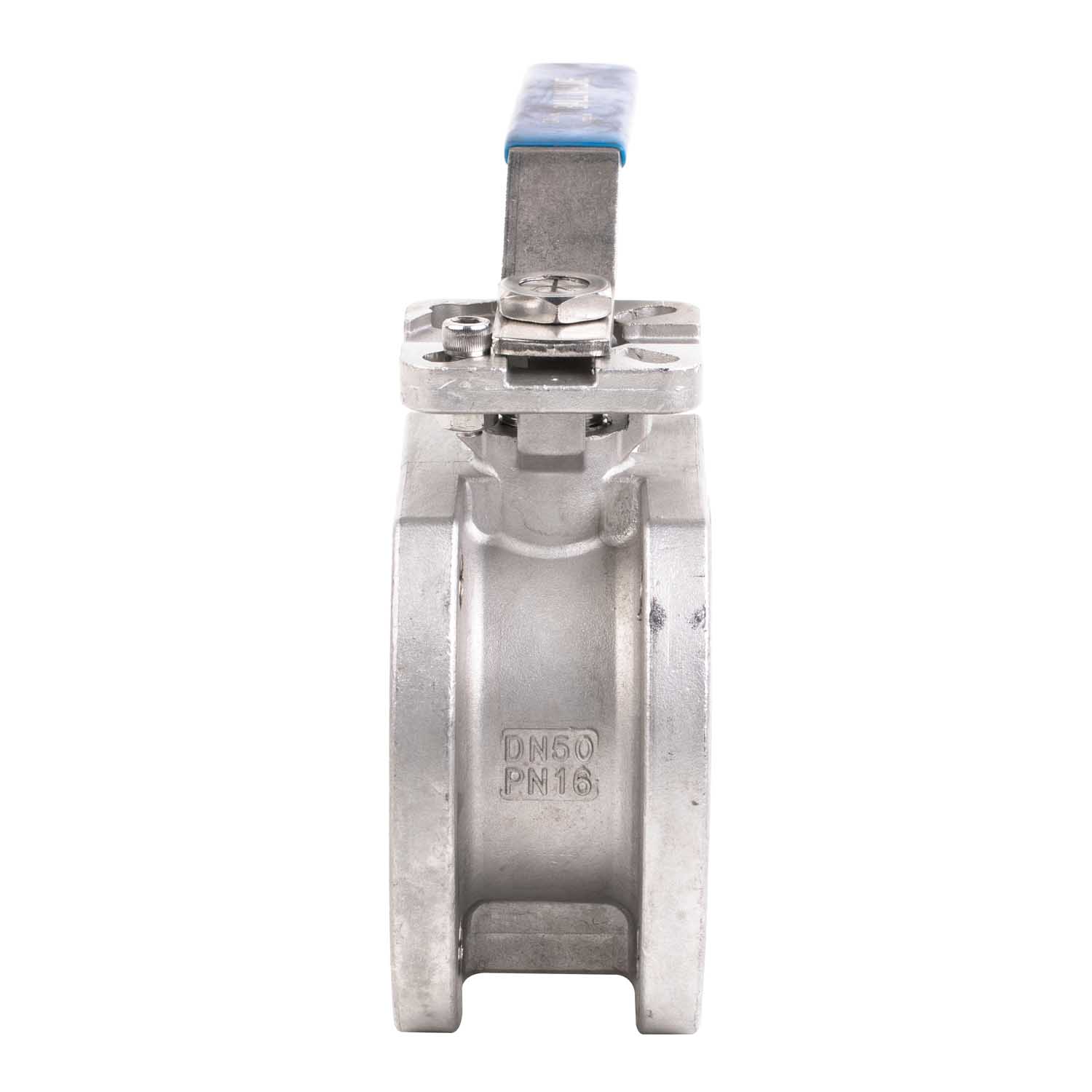

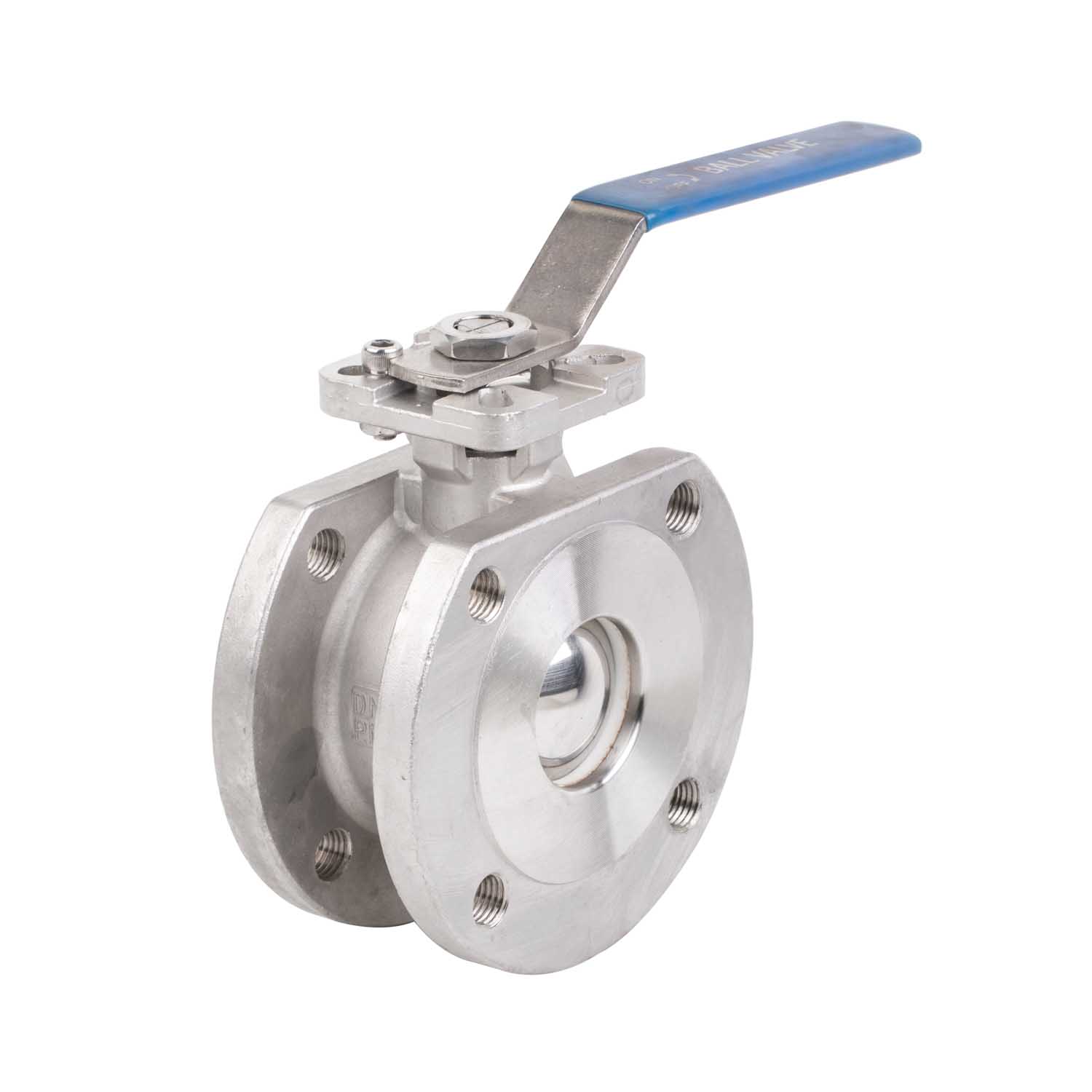

제조업체 JOEPAI가 생산한 ISO 5211 직접 장착 패드가 포함된 웨이퍼형 모노블록 볼 밸브는 파이프 플랜지 사이에 직접 고정되는 소형 유체 제어 장치로, 해양 석유 플랫폼 및 화학 처리 공장과 같이 공간이 제한적이고 무게에 민감한 응용 분야에 이상적입니다. 90° 수동 회전이 가능한 이 밸브는 뛰어난 밀봉 성능, 높은 유량, 낮은 흐름 저항 및 긴 사용 수명을 제공합니다. 가스, 액체, 증기, 하수 및 섬유질 매체에 적합합니다. JOEPAI는 ISO 9001 인증 및 글로벌 수출을 통해 정밀 주조 기술과 엄격한 품질 관리를 통합합니다. 강력한 생산 능력을 갖춘 JOEPAI는 까다로운 산업 프로젝트에 대한 안정적인 납품을 보장합니다.
압력: PN16
대면: GB/T12221-1989
플랜지 끝단 치수: GB/T9113
디자인: GB/T12237-1989
테스트: GB/T13927-1992
재료 표준: S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308
1. 컴팩트 & 공간 절약형 디자인
ISO 5211 직접 장착 패드가 포함된 웨이퍼형 모노블록 볼 밸브는 파이프라인에서 훨씬 적은 공간을 차지하는 컴팩트한 구조를 특징으로 하며 기존 플랜지 간 볼 밸브보다 최대 30~50% 적은 공간을 차지합니다. 따라서 공간이 제한된 설치에 이상적입니다.
2. 몸체와 덮개 연결부가 없음 – 누출 위험 감소
기존 볼 밸브와 달리 일체형 모노블록 본체는 본체와 커버 사이에 연결이 없어 잠재적인 누출 경로를 제거하고 시스템 안전성과 신뢰성을 향상시킵니다.
3. 유연한 액추에이터 호환성

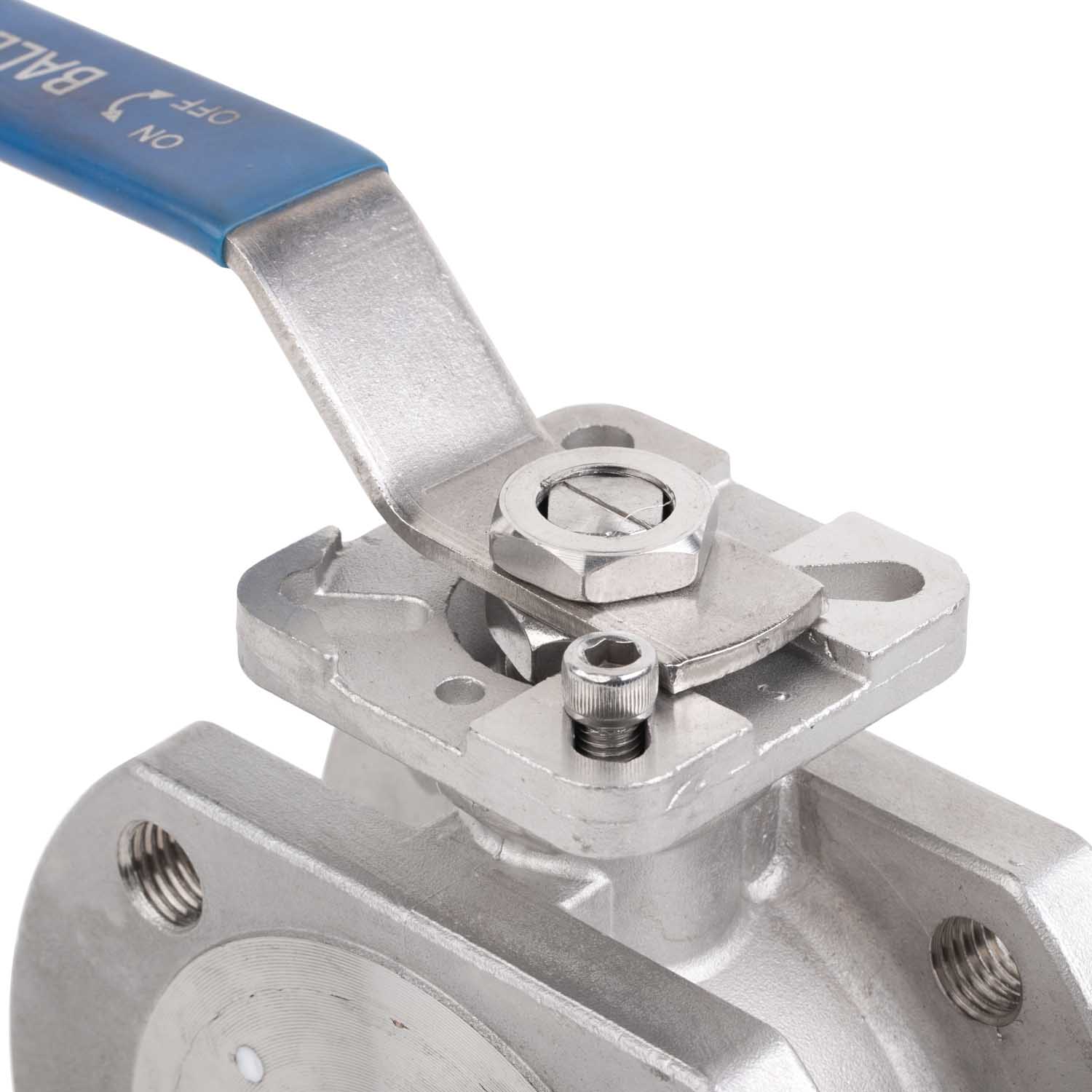

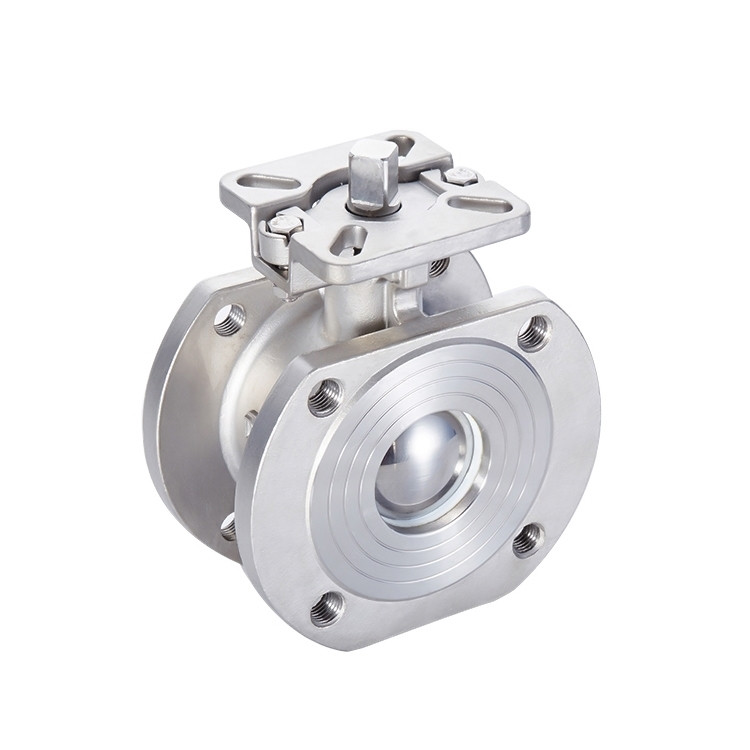

ISO 5211 직접 상단 플랜지가 장착된 이 밸브는 수동 레버 작동 외에도 공압, 전기 또는 유압 액추에이터와 원활하게 통합될 수 있습니다.
| 아니요. | 부품명 | 재료 |
| 1 | 몸 | WCB/CF8/CF8M |
| 2 | 캡 | WCB/CF8/CF8M |
| 3 | 좌석 | PTFE |
| 4 | 공 | SS304/SS316 |
| 5 | 줄기 | SS304/SS316 |
| 6 | 틈 메우는 물건 | PTFE |
| 7 | O-링 | 바이톤 |
| 8 | 포장 | PTFE |
| 9 | 선 | SS/SUS304 |
| 10 | 스템 너트 | SS/SUS304 |
| 11 | 핸들 | 봄 여름 시즌 |
| 12 | 정지 핀 | SS/SUS304 |
|
NPS
|
L
|
D
|
H
|
H1
|
D1
|
D2
|
D3
|
N-ØM
|
TF
|
|
1/2"
|
34
|
14
|
55
|
8
|
45
|
65
|
88
|
4-M12
|
9-2
|
|
3/4"
|
37
|
20
|
60
|
8
|
57
|
75
|
98
|
4-M12
|
11-2
|
|
1"
|
44
|
24
|
67
|
11
|
66
|
85
|
112
|
4-M12
|
14-2
|
|
1 1/4"
|
55
|
28
|
80
|
11
|
77
|
100
|
127
|
4-M16
|
15-2
|
|
1 1/2"
|
64
|
36
|
85
|
14
|
90
|
110
|
144
|
4-M16
|
18-2
|
|
2"
|
80
|
48
|
87
|
14
|
102
|
125
|
161
|
4-M16
|
20-2
|
|
2 1/2“
|
102
|
62
|
103
|
17
|
125
|
145
|
188
|
4-M16
|
20-2
|
|
3”
|
120
|
76
|
121
|
17
|
140
|
160
|
197
|
8-M16
|
20-2
|
|
4“
|
152
|
93
|
130
|
17
|
160
|
180
|
218
|
8-M16
|
20-2
|
