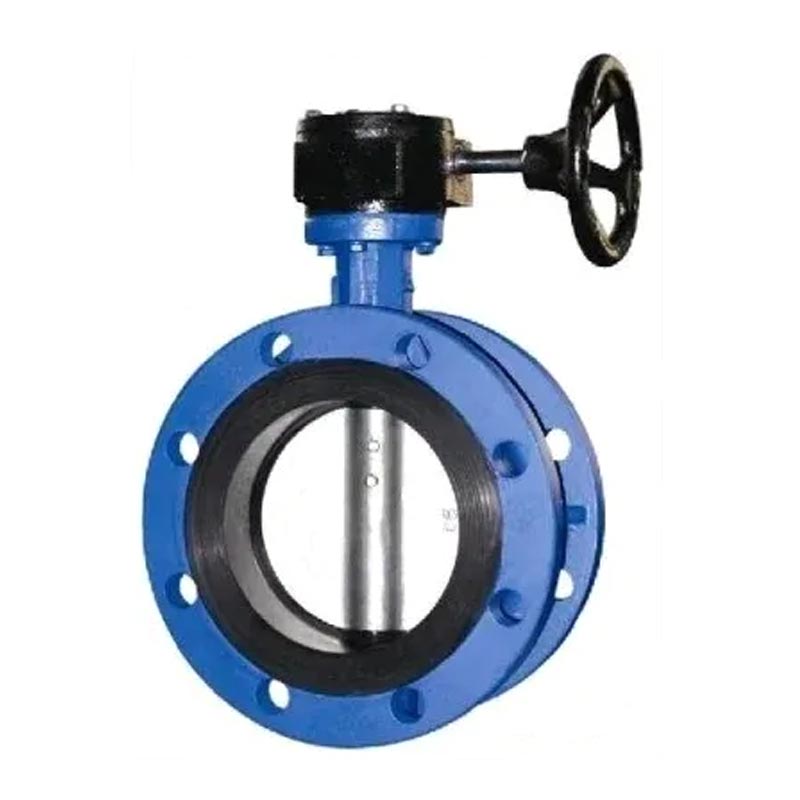

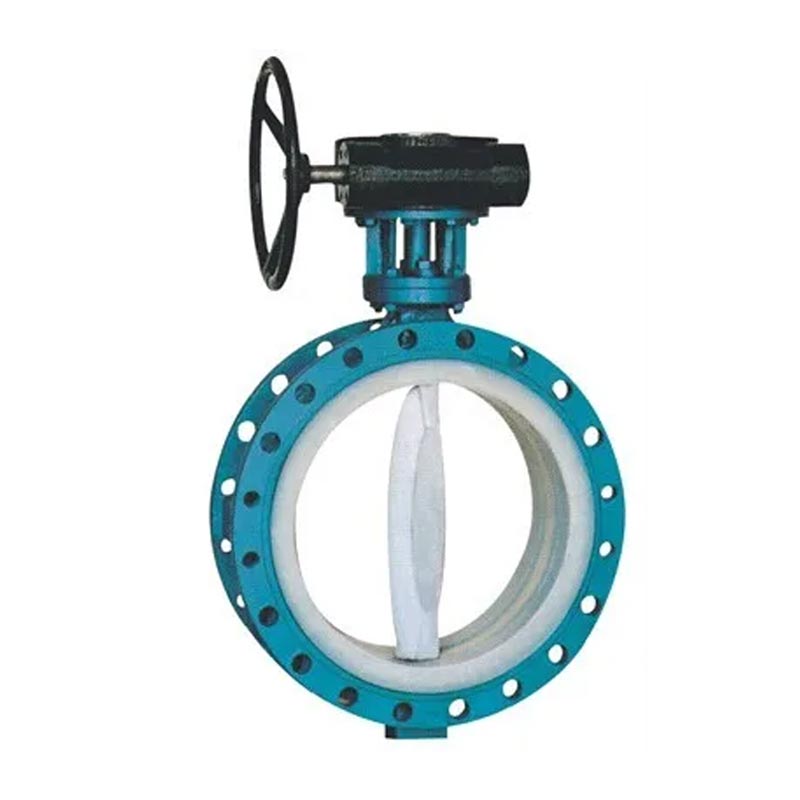

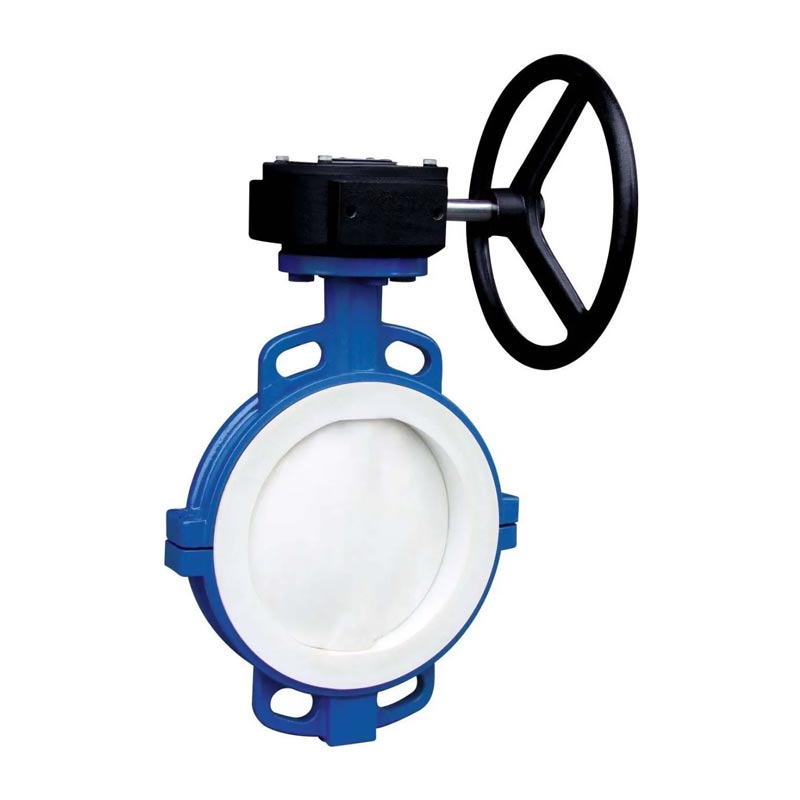

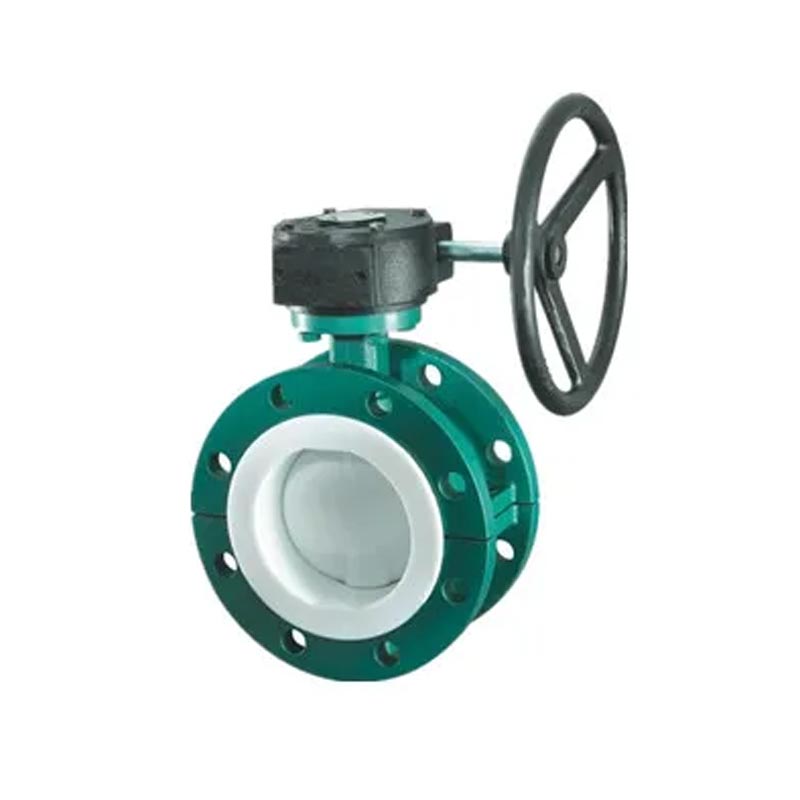

Joepai 내구성 벌레 기어 작동 U 플랜지가 늘어선 나비 밸브 완전 줄 지인 구조와 U 자형 강화 설계가 특징으로 화학 및 부식성 미디어 운송에 특히 적합합니다 응용 프로그램. 웜 기어 드라이브 시스템은 글로벌 산업에서 널리 사용됩니다. 유체 제어 시스템이며 안전하고 효율적이며 경제적 인 밸브입니다.

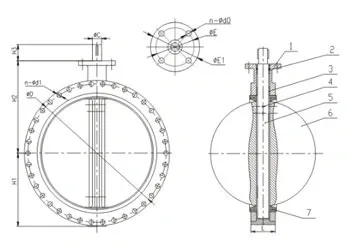

| 아니요. | 부품 이름 | 재료 | 선택적 자료 |
|
|
| 1 | 몸 | 에서 | CI, WCB, 스테인리스 스틸 | ||
| 2 | o 반지 | NBR | EPDM, FKM | ||
| 3 | 부싱 | ptfe | |||
| 4 | 핀 | ASTM A276 416 | 316, 17-4ph | ||
| 5 | 샤프트 | ASTM A276 416 | 316, 17-4ph | ||
| 6 | 디스크 | 도금 연성 철 | ASTM A351 CF8/CF8M, B148 C954/C958 | ||
| 7 | 좌석 | NBR | EPDM, FKM | ||
| 크기 | L | EN 1092-2 PN10 | EN 1092-2 PN16 | H1 | H2 | H3 | φc | φE1 | φE | n-φd0 | ||
| φd | n-φd1 | φd | n-φd1 | |||||||||
| DN100 | 52 | 180 | 8-F19 | 180 | 8-F19 | 110 | 200 | 32 | 16 | 90 | 70 | 4-10 |
| DN125 | 56 | 210 | 8-F19 | 210 | 8-F19 | 125 | 213 | 32 | 19 | 90 | 70 | 4-10 |
| DN150 | 56 | 240 | 8-f23 | 240 | 8-f23 | 143 | 226 | 32 | 19 | 90 | 70 | 4-10 |
| DN200 | 60 | 295 | 8-f23 | 295 | 12-f23 | 170 | 260 | 37 | 22 | 125 | 102 | 4-12 |
| DN250 | 68 | 350 | 12-f23 | 355 | 12-f28 | 203 | 292 | 37 | 28 | 125 | 102 | 4-12 |
| DN300 | 78 | 400 | 12-f23 | 410 | 12-f28 | 242 | 337 | 37 | 32 | 125 | 102 | 4-12 |
| DN350 | 78 | 460 | 16-F23 | 470 | 16-F28 | 267 | 368 | 45 | 32 | 125 | 102 | 4-12 |
| DN400 | 102 | 515 | 16-F28 | 525 | 16-F31 | 297 | 400 | 51 | 33 | 175 | 140 | 4-18 |
| DN450 | 114 | 565 | 20-f28 | 585 | 20-f31 | 318 | 422 | 51 | 38 | 175 | 140 | 4-18 |
| DN500 | 127 | 620 | 20-f28 | 650 | 20-f34 | 348 | 480 | 64 | 41 | 175 | 140 | 4-18 |
| DN600 | 154 | 725 | 20-f31 | 770 | 20-f37 | 444 | 562 | 70 | 51 | 210 | 165 | 4-22 |
| DN700 | 165 | 840 | 24-F31 | 840 | 24-F37 | 505 | 624 | 66 | 63 | 300 | 254 | 8-18 |
| DN800 | 190 | 950 | 24-F34 | 950 | 24-F41 | 565 | 672 | 66 | 63 | 300 | 254 | 8-18 |
| DN900 | 203 | 1050 | 28-f34 | 1050 | 28-f41 | 637 | 720 | 118 | 75 | 300 | 254 | 8-18 |
| DN1000 | 216 | 1160 | 28-f37 | 1170 | 28-f44 | 700 | 800 | 142 | 85 | 300 | 254 | 8-18 |
| DN1200 | 254 | 1380 | 32-F41 | 1390 | 32-F50 | 844 | 940 | 160 | 105 | 350 | 298 | 8-22 |
나비 밸브는 단순한 구조, 작은 크기, 경량 및 비교적 적은 구성 요소를 가지고 있습니다. 몇 가지 주요 부품만이 나비 밸브를 형성 할 수 있으며, 이는 열기가 매우 편리합니다. 스위치를 90 도로 선택하기 만하면됩니다. 나비 밸브는 유체를 잘 제어 할 수 있으며 언제든지 흐름을 증가 시키거나 감소시킬 수 있습니다.
밸브는 유체를 운반 할 때 특정 저항력이 있으며, 나비 밸브 본체의 두께와 같이 나비 밸브의 저항은 주로 자체로부터 나옵니다. 유체에 대한 저항을 줄이려면 두께 만 줄이면됩니다.
탄성 씰은 온도에 의해 제한되는 단점이 있습니다.
작동하는 웜 기어의 적용 범위는 U 플랜지 늘어선 나비 밸브도 비교적 넓습니다. 흐름을 제어하는 데 사용되는 경우 나비 밸브는 직경이 큰 밸브에 적합하도록 설계되었으므로 다양한 유형과 밸브 바디 크기를 선택해야합니다. 밸브는 석유, 가스, 화학 및 수처리와 같은 일반 산업뿐만 아니라 열 발전소를위한 냉각수 시스템에서도 널리 사용됩니다.
