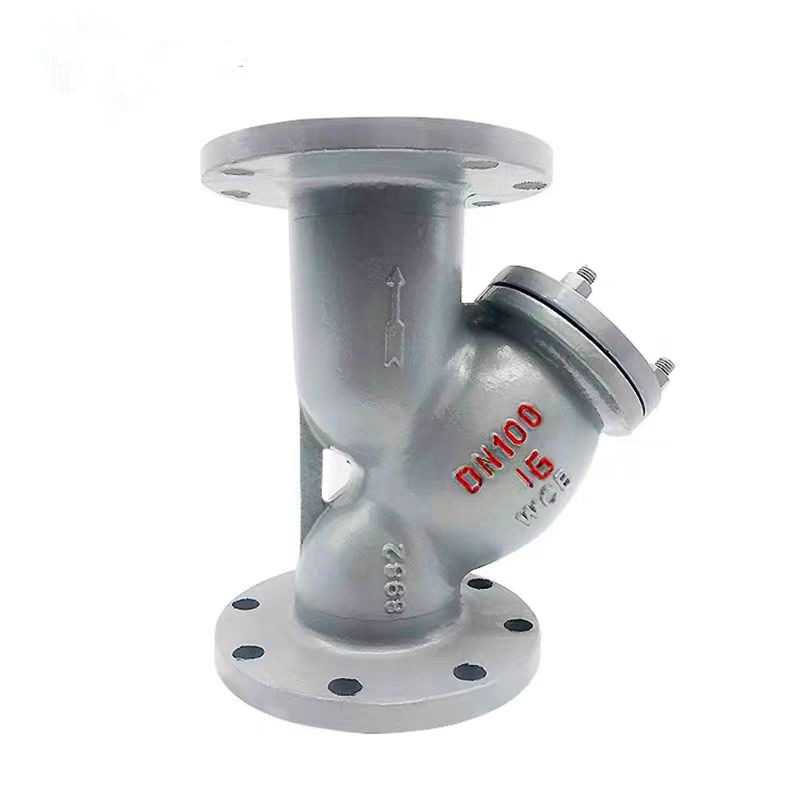

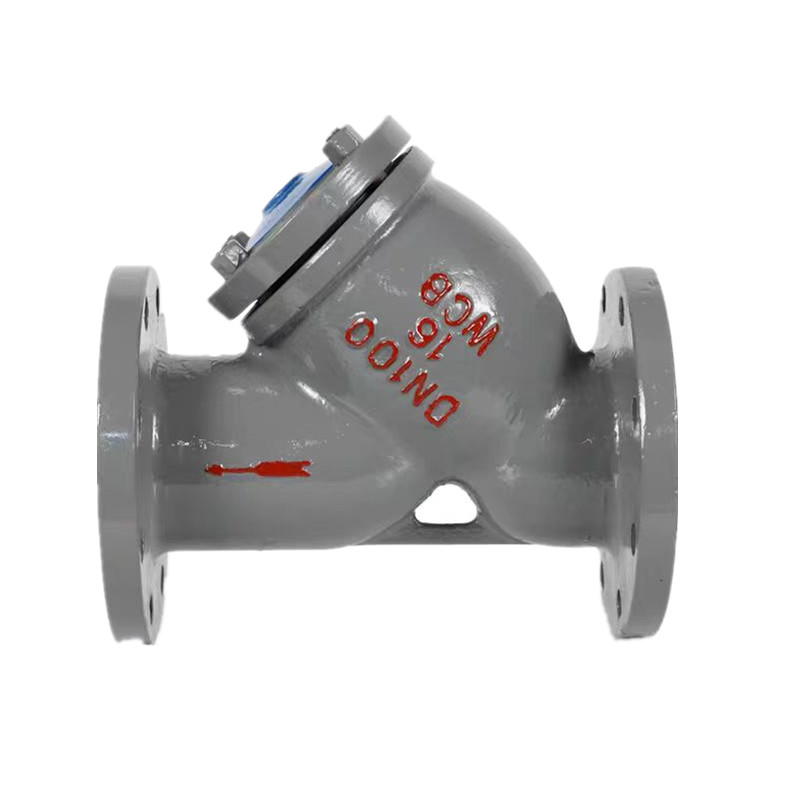

DIN PN16 플랜지 탄소강 Y 유형 스트레이너

Joepai DIN PN16 플랜지 카본 스틸 Y 타입 스트레이너는 파이프 라인 시스템의 고급 장치입니다. 미디어를 전달합니다. 그 기능은에서 ​​기계적 불순물을 필터링하는 것입니다 녹, 모래 입자 및 소량의 고체 입자와 같은 배지 하수, 장비 파이프 라인의 액세서리를 마모로부터 보호합니다. 막히고 장비의 정상적인 작동을 보장합니다. 언제 유체는 특정 필터 사양으로 필터 카트리지에 들어갑니다. 스크린, 불순물이 차단되고 깨끗한 여과물이 배출됩니다. 필터 아울렛에서. 청소가 필요한 경우 간단히 제거하십시오 분리 가능한 필터 카트리지를 처리하고 처리하고 다시 설치하십시오. 그러므로 그것은입니다 사용 및 유지 관리가 매우 편리합니다.

특징:

1) 크기 : (DN15) 1/2 "-(DN300) 12"

2) 재료 : 304 (CF8), 316 (CF8M), WCB

3) 압력 : PN16

4) 적절한 매체 : 물, 기름, 공기 및 부식성 액체 등

5) 온도 범위 : -196ºC ~ 200ºC

6) 연결 : 플랜지

7) 캐스팅 : 투자

8) 디자인 표준 : 귀하의

작업 원칙

Din Flanged y 스트레이너는 Y 자형이며 한쪽 끝은 물과 다른 쪽을 허용합니다. 유체가 통과하고 다른 쪽 끝은 폐기물과 불순물을 침전시킵니다. 그것 일반적으로 압력 감소 밸브, 릴리프의 입구에 설치됩니다. 밸브, 수위 밸브 또는 기타 장비를 물을 물고 밸브와 장비의 정상적인 작동을 보호하십시오. 물 필터에 의해 처리되는 것은 입구를 통해 신체로 들어가고 불순물 스테인레스 스틸 필터 스크린의 물 침전물에서 압력 차이. 입구 사이의 압력 차이를 모니터링함으로써 그리고 압력이 차이는 설정 값에 도달하고 전자 컨트롤러는 신호를 다음으로 보냅니다. 유압 제어 밸브와 구동 모터, 다음을 트리거합니다. 동작 : 모터는 브러시를 회전시켜 필터 요소를 청소하고, 동시에, 제어 밸브는 하수 배출을 열어줍니다. 그만큼 전체 청소 과정은 수십 초만 지속됩니다. 언제 청소가 완료되고 제어 밸브가 닫히고 모터가 멈 춥니 다. 회전하고 시스템이 초기 상태로 돌아와서 다음을 시작합니다. 여과 과정. 장비 설치 후 기술자 디버깅하고 여과 시간과 청소 전환 시간을 설정하고 처리 할 물은 입구를 통해 몸에 들어가고 필터 정상적으로 작동하기 시작합니다

설치

Din Flanged Y Straner를 설치하기 전에 나사산을 조심스럽게 청소하십시오. 모든 파이프의 연결 표면 및 파이프 실란트 또는 PTFE 테이프 사용 (폴리 테트라 플루오로 에틸렌)는 중간 정도입니다. 최종 스레드는 처리되지 않습니다 실란트 또는 PTFE 테이프가 배관 시스템에 들어가는 것을 방지하십시오. 필터가 될 수 있습니다 수평으로 설치하거나 수직으로 아래쪽으로 설치하십시오.

주요 부품 및 재료
