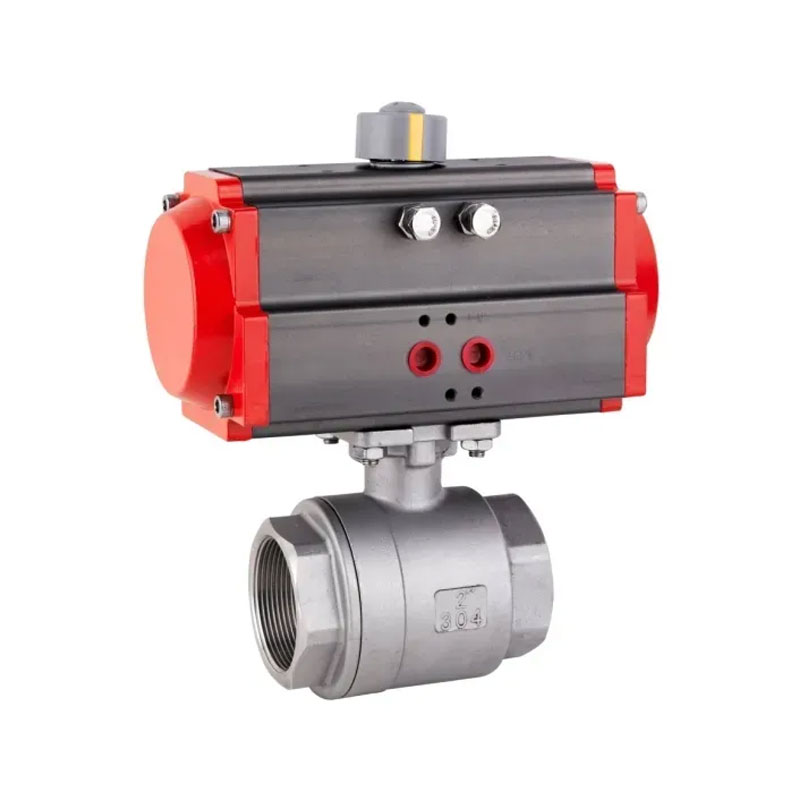

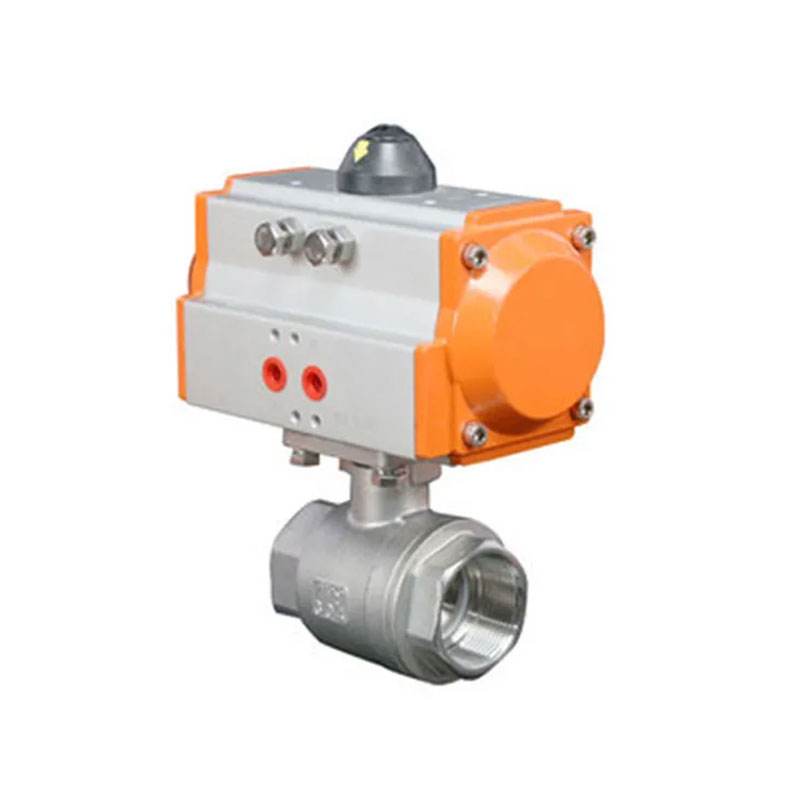

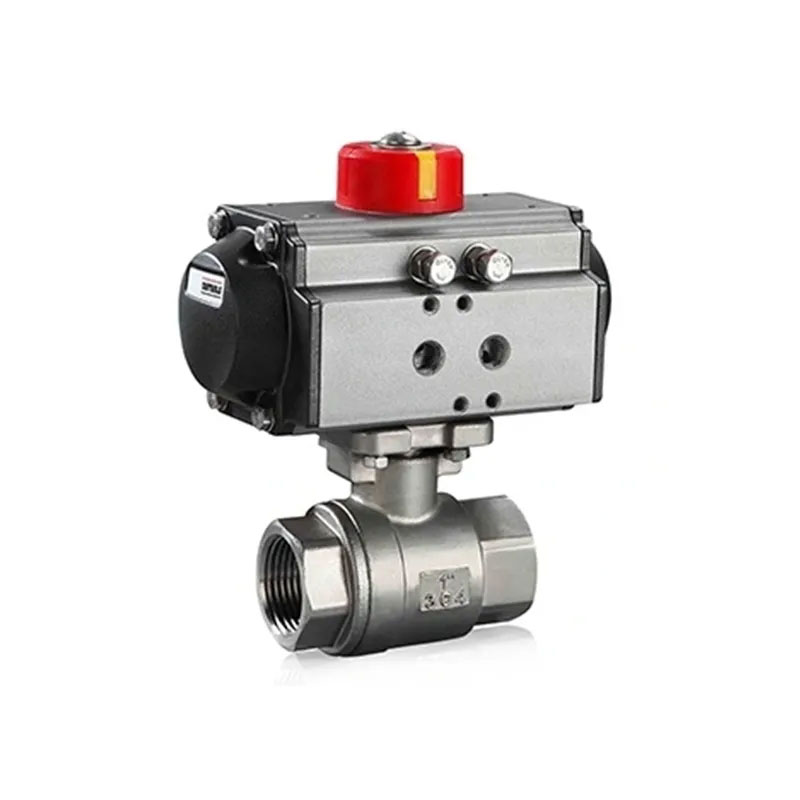

Joepai에서 우리는 스테인레스 스틸 스레드 2-PC를 제공하는 것을 전문으로합니다. 스테인레스 스틸의 신뢰성을 결합한 공압 볼 밸브 구체적으로 설계된 공압 드라이브의 편의성을 가진 구조 다양한 산업 시스템에서 자동 유체 제어. 그것의 나사 연결은 설치를 간단하고 빠르게 만듭니다. 자동화 제어가 필요한 산업의 파이프 라인 시스템 화학, 수처리, HVAC 등
2pc 구조 설계
전체 구멍
제품 사양 : 114 "-3
안티 정적 구조 설계
작업 압력 : 1000psi
ISO5211 직접 드라이브 장치 플랫폼이 장착되었습니다
스레드 엔드는 BSPT, NPT, DIN2999 재료로 만들 수 있습니다.
스레드 표준 : NPT, BSPT, DIN259, DIN2999, ISO228 클래스 A
최대 압력 : 1000PSI (PN64) W.O.G
온도 범위 : -20C ~ 232C
적절한 매체 : 물, 기름, 공기 및 일부 부식성 액체
전체 포트
ISO5211 직접 장착 패드
블로우 아웃 증명 줄기/전체 포트
잠금 장치
OERATION : 수동 또는 액추에이터
투자 캐스팅 기관
재료 표준 : S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308
· 광 산업
· 음식과 음료
· 제약
· 석유 및 천연 가스
· 야금 및 공기 분리
· 펄프 및 종이 제작
· 물 및 하수 처리
· 발전소 및 발전 시스템
· 미세 화학 물질
| 1 | 몸 | WCB/CF8M/CF8 | 8 | 포장 | ptfe |
| 2 | 캡 | WCB/CF8M/CF8 | 9 | 선 | SS304/SS |
| 3 | 좌석 | ptfe | 10 | 핸들 | SS304/SS |
| 4 | 공 | SS316/SS304/SS | 11 | 봄 와셔 | SS304/SS |
| 5 | 줄기 | SS316/SS304/SS | 12 | 줄기 너트 | SS304/SS |
| 6 | 틈 메우는 물건 | ptfe | 13 | 잠금 조각 | SS304/SS |
| 7 | Thrust Washer | ptfe | 14 | 플라스틱 덮개 | 플라스틱 |
| NPS | DN | D | L | H | H1 | 라 | RB | 라 | RB | K |
| 1/2 " | 15 | 15 | 62 | 38 | 9 | 18 | 21 | 3 | 3 | 9 |
| 3/4 " | 20 | 20 | 75 | 41 | 9 | 18 | 21 | 3 | 3 | 9 |
| 1 " | 25 | 25 | 85 | 58 | 11 | 21 | 25 | 3 | 3.5 | 11 |
| 11/4 " | 32 | 30 | 91 | 60 | 11 | 21 | 25 | 3 | 3.5 | 11 |
| 11/2 " | 40 | 38 | 105 | 75 | 14 | 25 | 35 | 3.5 | 4.5 | 14 |
| 2 " | 50 | 49 | 120 | 80 | 14 | 25 | 35 | 3.5 | 4.5 | 14 |
1 : 배지, 온도, 압력의 유형.
2 : 공압 액추에이터 유형 : 이중 연기, 단일 연기.
3 : 필수 액세서리 : 솔레노이드 밸브, 로케이터, 신호 피드백, 공기
소스 처리 트라이어드, 수동 메커니즘.
4 : 필요한 밸브 직경, 압력, 구동 방법, 연결 방법,
구조적 유형 및 밸브의 주요 구성 요소 재료.
