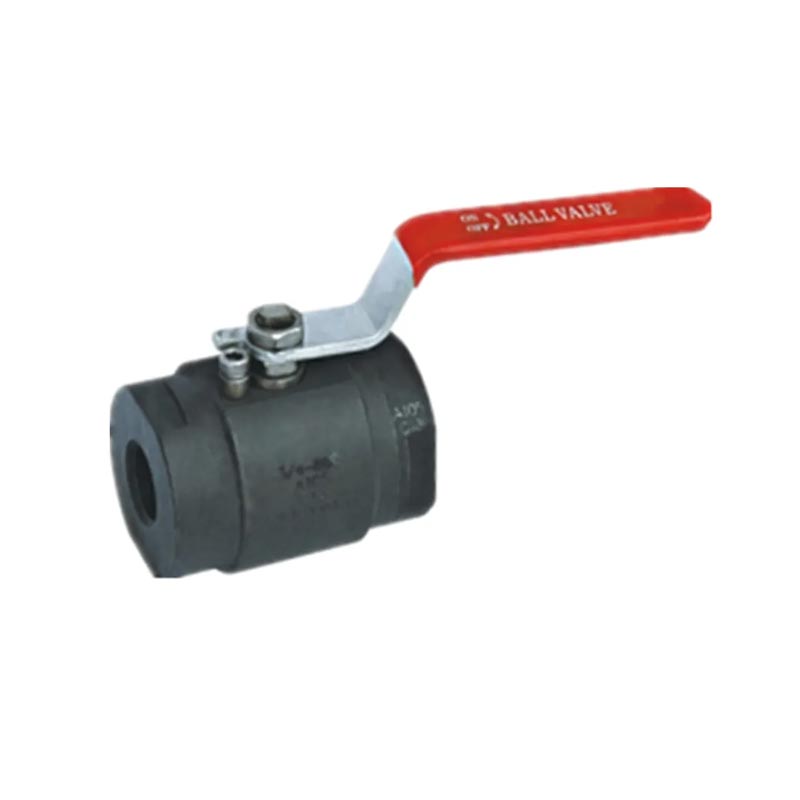

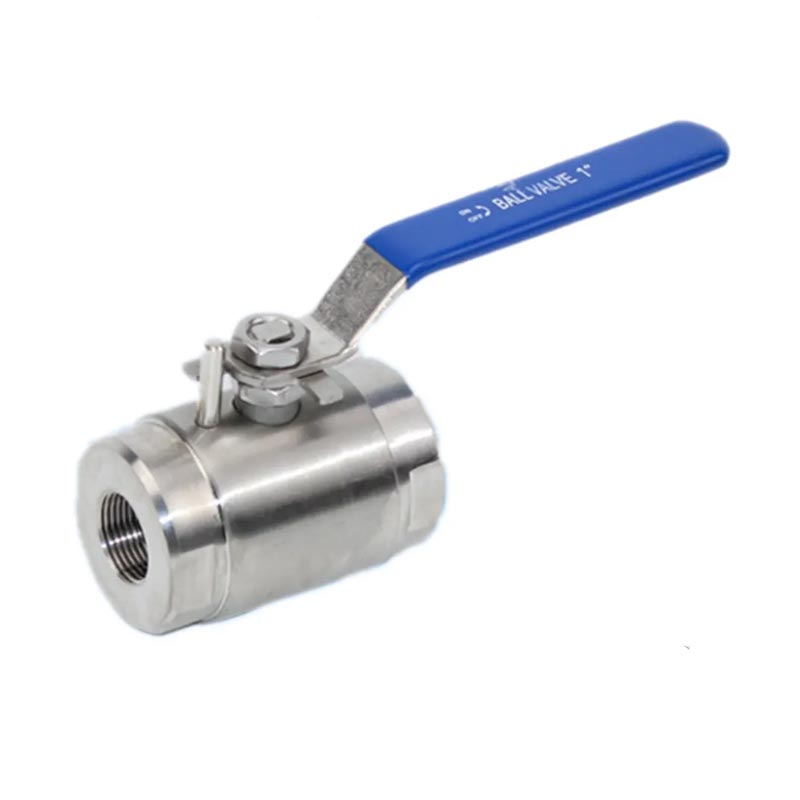

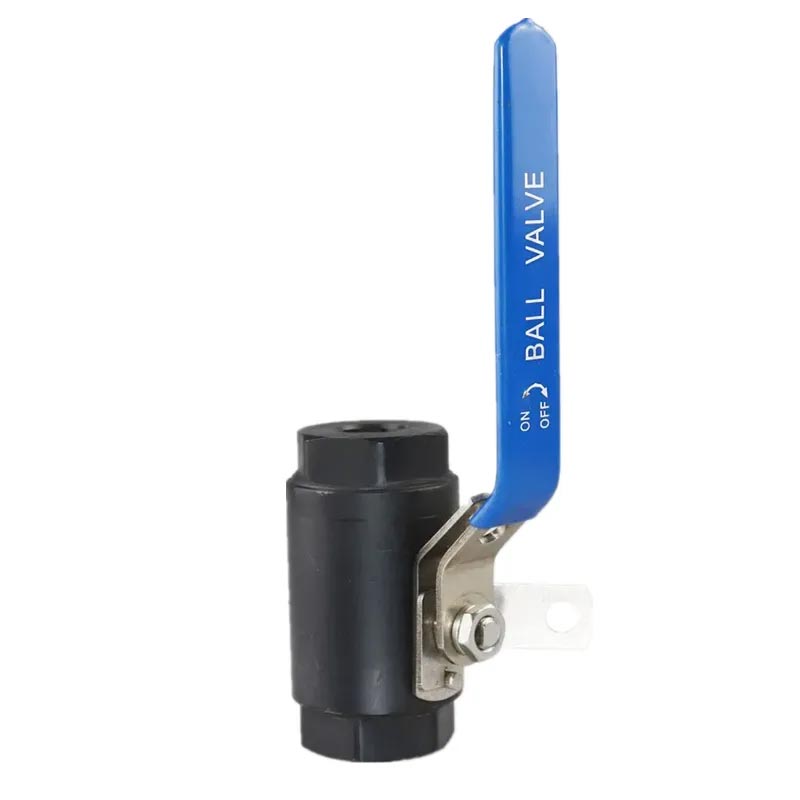

중국의 유명한 밸브 공장 인 Joepai는 단조 강철 A105 High를 제공합니다. 압력 볼 밸브 800lb. 고압 볼 밸브 (800lb)는 석유, 자연과 같은 높은 수요 산업 시스템에서 사용됩니다. 가스, 화학, 전력 및 해양 공학. 이 밸브 저항 및 고온 저항 특성으로 안정적으로 만듭니다 및 800 파운드의 압력 수준에서 신뢰할 수있는 작동.
스레드 표준 : NPT, BSPT, DIN259, DIN2999, ISO228 클래스 A
최대 압력 : 42MPA
온도 범위 : -20C ~ 232C
적절한 매체 : 물, 기름, 공기 및 일부 부식성 액체
블로우 아웃 증명 줄기/전체 포트
단조 몸
3000psi (PN210) W.O.G
재료 표준 : S45C/ASTM A105 (N) /din1.00619
SS304/ASTM F304 (L) /din1.4308
SS316/ASTM F316 (L) /din1.4408
(1) 작동하기 전에 파이프 라인과 밸브가 플러시되었는지 확인해야합니다.
(2) 밸브 스템을
액추에이터의 입력 신호에 따라 회전 : 1/4 회전하면 회전합니다.
앞쪽 방향으로 (90 °)를 돌리면 밸브가 닫힙니다. 회전 할 때 1/4
(90 °)를 반대로 돌리면 밸브가 열립니다.
(3) 액추에이터의 방향 표시기 화살표가
파이프 라인, 밸브는 개방 상태에 있습니다. 화살표가 수직 일 때
파이프 라인, 밸브는 닫힌 상태에 있습니다.
서비스 수명이 길고 유지 보수가없는 기간은 다음 요인 : 조화로 유지하는 정상적인 근무 조건 온도/압력 비율 및 합리적인 부식 데이터
| 1 | 몸 | F53/F316L/F304/A105 | 9 | 조각 조각 | SS316/SS304 |
| 2 | 공 | F53/F316L/F304 | 10 | 견과류 | A194-8 |
| 3 | 좌석 | rptfe | 11 | 벨빌 세탁기 | SS316/SS304 |
| 4 | 틈 메우는 물건 | rptfe | 12 | 포장선 | SS316/SS304 |
| 5 | 캡 | F53/F316L/F304/WCB | 13 | 포장 | rptfe |
| 6 | 줄기 | F53/F316L | 14 | O- 링 | 패스트 톤 |
| 7 | 추력 와셔 | rptfe | 15 | 스토퍼 | SS316/SS304 |
| 8 | 핸들 | SS+PVC |
| NPS | DN | G | L | D | H | A |
| 1/2 " | 14 | 1/2 "-14npt | 80 | 49 | 62 | 120 |
| 3/4 " | 19 | 3/4 "-14npt | 90 | 54 | 65 | 120 |
| 1 " | 23 | 1 "-11.5npt | 108 | 59 | 67 | 120 |
| 11/4 " | 31 | 11/4 "-11.5npt | 115 | 64 | 80 | 148 |
| 11/2 " | 38 | 11/2 "-11.5npt | 125 | 78 | 95 | 148 |
| 2 " | 50 | 2 "-11.5npt | 140 | 109 | 115 | 265 |
분해 및 재 조립시 부품의 밀봉 표면, 특히 비금속 부품의 손상을 방지하기 위해주의를 기울여야합니다. O- 링을 제거 할 때 특수 도구를 사용해야합니다.
어셈블리 중에 플랜지의 볼트는 대칭, 점차적으로 고르게 조여야합니다.
세척제는 볼 밸브의 고무 부품, 플라스틱 부품, 금속 부품 및 작업 매체 (예 : 가스)와 호환되어야합니다. 작동 매체가 가스 인 경우 가솔린 (GB484-89)을 사용하여 금속 부품을 청소할 수 있습니다. 비 금속 부품은 정제 된 물 또는 알코올로 청소해야합니다.
분해 된 개별 부품은 침수 세척으로 청소할 수 있습니다. 아직 분해되지 않은 금속 부품은 청소제에 담긴 깨끗하고 미세한 실크 천으로 청소할 수 있습니다 (섬유가 떨어지고 부품에 부착되는 것을 방지하기 위해). 세척 중에는 모든 그리스, 먼지, 접착제 축적, 먼지 및 벽면에 부착 된 기타 물질을 제거해야합니다.
