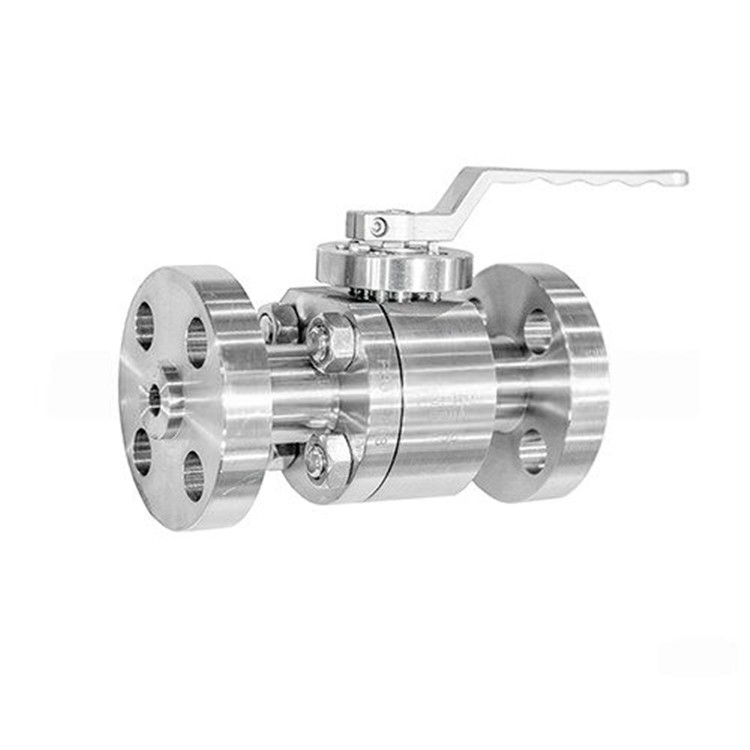

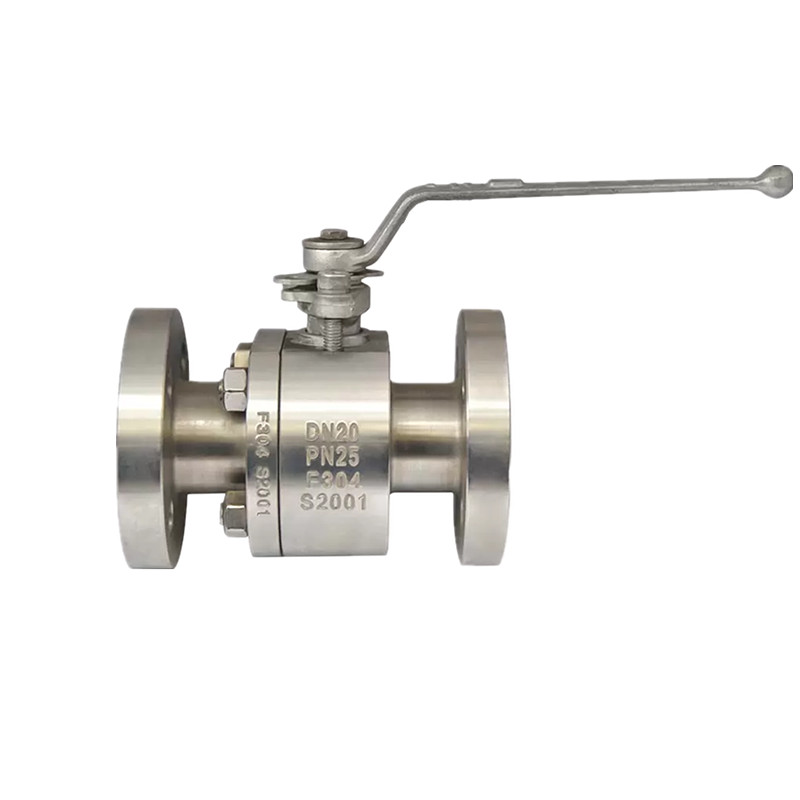

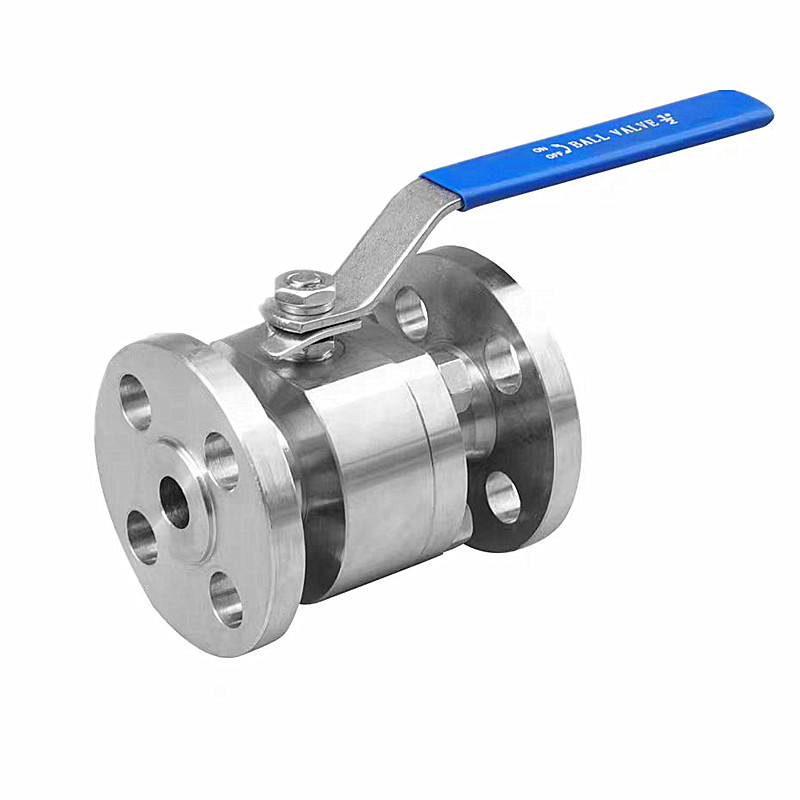

단조 강철 고압 ANSI 플랜지 볼 밸브

JOEPAI 고품질 및 내구성 단조 강철 고압 ANSI 플랜지 볼 밸브는 고품질 단조 강철을 사용하여 제조됩니다. 이 볼 밸브 시리즈는 2피스 또는 3피스 단조 본체 구조를 특징으로 하며 고강도, 안정적인 밀봉 및 뛰어난 압력 저항이 특징입니다. 사용 가능한 본체 재질에는 A105(탄소강), F304 및 F316(스테인리스강)이 포함됩니다. 밸브는 ANSI/ASME B16.34와 같은 표준에 따라 엄격하게 설계되었습니다. 클래스 150부터 클래스 2500까지의 압력 등급을 갖춘 이 제품은 석유, 화학 처리, 발전, 천연 가스 등 산업 전반에 걸쳐 고압 배관 시스템의 요구 사항을 효과적으로 충족합니다.

문의 보내기

제품 설명

JOEPAI는 맞춤형 서비스에 중점을 두고 있습니다. 풍부한 OEM 경험과 국제적 경험을 갖춘 단조 강철 고압 ANSI 플랜지 볼 밸브 프로젝트 매칭 기록. 고압, 고온 또는 부식성 매체와 같은 혹독한 조건을 포함하는 산업 응용 분야에서는 단조 볼 밸브가 주조 밸브보다 더 신뢰할 수 있는 선택인 경우가 많습니다. 주조 공정을 사용하는 대부분의 볼 밸브와 달리 단조 밸브는 독특한 제조 방법을 통해 구조적 강도와 내압성이 크게 향상됩니다. 안전성, 신뢰성 및 최대 강도가 타협할 수 없는 가혹한 조건에서는 단조 볼 밸브를 선택하십시오.

디자인의 장점

고압 볼 밸브는 고압에서 유체 또는 가스 매체를 제어하고 견디도록 설계되었으며 일반적으로 평방 인치당 수백에서 수천 파운드(psi) 범위의 작동 압력을 처리합니다. 이 밸브는 스테인리스강, 탄소강 및 기타 고강도 합금으로 제조되어 고압 조건에서 누수 없는 문제 없는 작동을 보장하며 우수한 밀봉 성능과 내구성을 제공합니다.

단조 볼 밸브를 선택할 때 제조 공정이 주조 밸브의 공정과 어떻게 다른지 이해하는 것이 중요합니다. 주조 밸브와 유사하게 단조 볼 밸브의 생산은 특정 운영 요구 사항에 맞는 세부 설계 및 엔지니어링으로 시작됩니다. 고객은 자신의 애플리케이션 요구 사항에 맞게 다양한 설계 매개변수 중에서 선택할 수 있는 유연성을 갖습니다. 당사는 다양한 크기, 압력 등급, 재료 등급 및 트림 구성으로 단조 볼 밸브를 제공합니다. 예를 들어, 당사의 가혹한 서비스 단조 볼 밸브는 ½" ~ 20" 크기로 제공되며 압력 등급은 ANSI 150# ~ 4500#입니다.

밸브 설계가 완료되면 당사의 숙련된 기술자들이 단조 공정을 진행합니다. 단조에는 금속을 고강도, 조밀한 부품으로 성형하기 위해 기계적 힘(종종 열과 결합)을 가하는 작업이 포함됩니다. 밸브 본체와 내부 부품이 모두 단조되어 가장 까다로운 조건에서도 안정적인 성능을 제공하는 매우 견고하고 견고한 밸브가 탄생했습니다.

특징

플로팅 솔리드 볼, 풀 보어 또는 리듀스 보어.

액추에이터 옵션용 ISO5211 장착 패드잠금 장치 옵션.

분출 방지 스템 디자인.

정전기 방지 설계 및 API 607 화재 안전 설계 가능

양방향 밀봉형

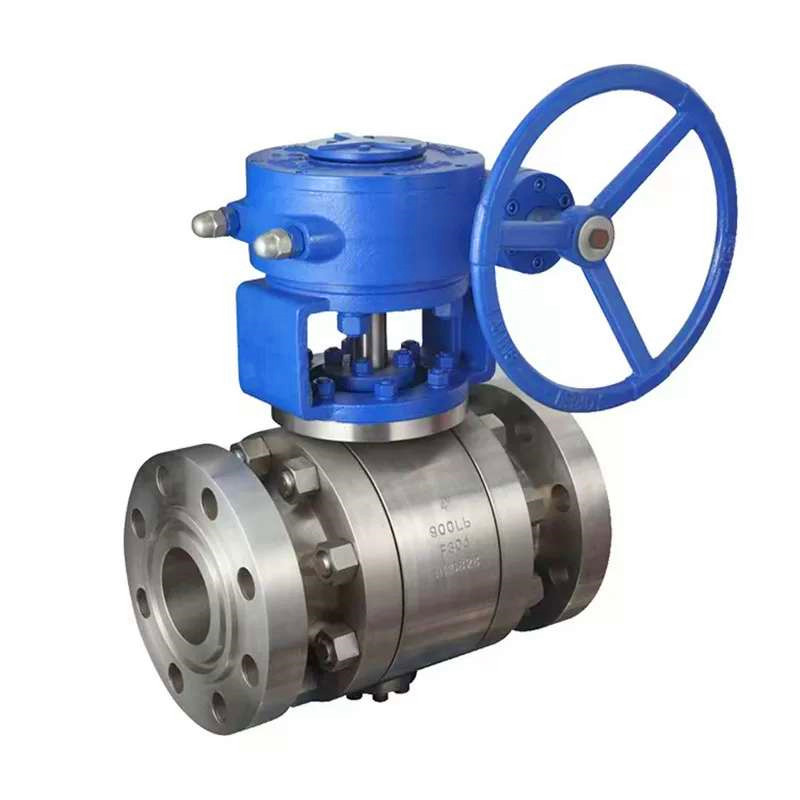

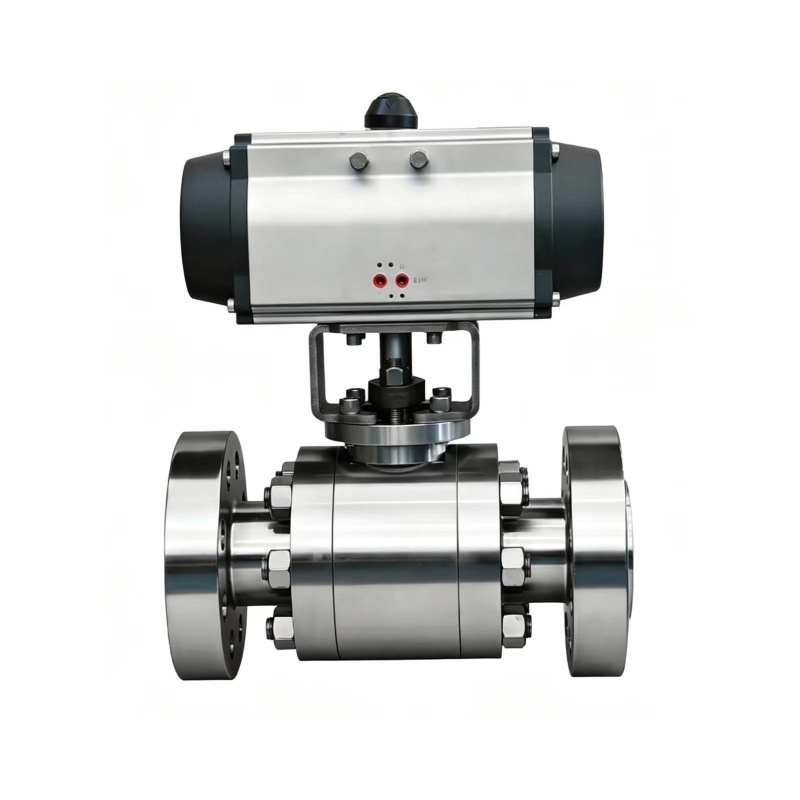

작동: 핸드 휠, 웜 휠, 공압 액츄에이터 및 전동 액츄에이터.

디자인 표준

설계 표준: API 6D, API 608, BS 5351/DIN3357/JIS B2071
정면으로: ASME B16.10/DIN3202/JIS B2002
플랜지 끝: ASME B16.5, ASME B16.47/DIN2543-2545-2501/JIS B2220
테스트 및 검사: API 598, API 6D/DIN2401/JIS B2003

성능사양

명목상 압력: 150LB-600LB/PN16~PN100/10K~60K)
강도 테스트: 1.5PN크기: 1/2''-2''(DN15~DN50)
밸브 본체 주요 재료: A105,F304,F316, 이중 스테인레스 스틸
적합한 매체: 물, 증기, 기름, 섬유 함유, 작은 고체 입자, 슬러리 등
적합한 온도:-29℃~180℃;-29℃~425℃;-40~540℃

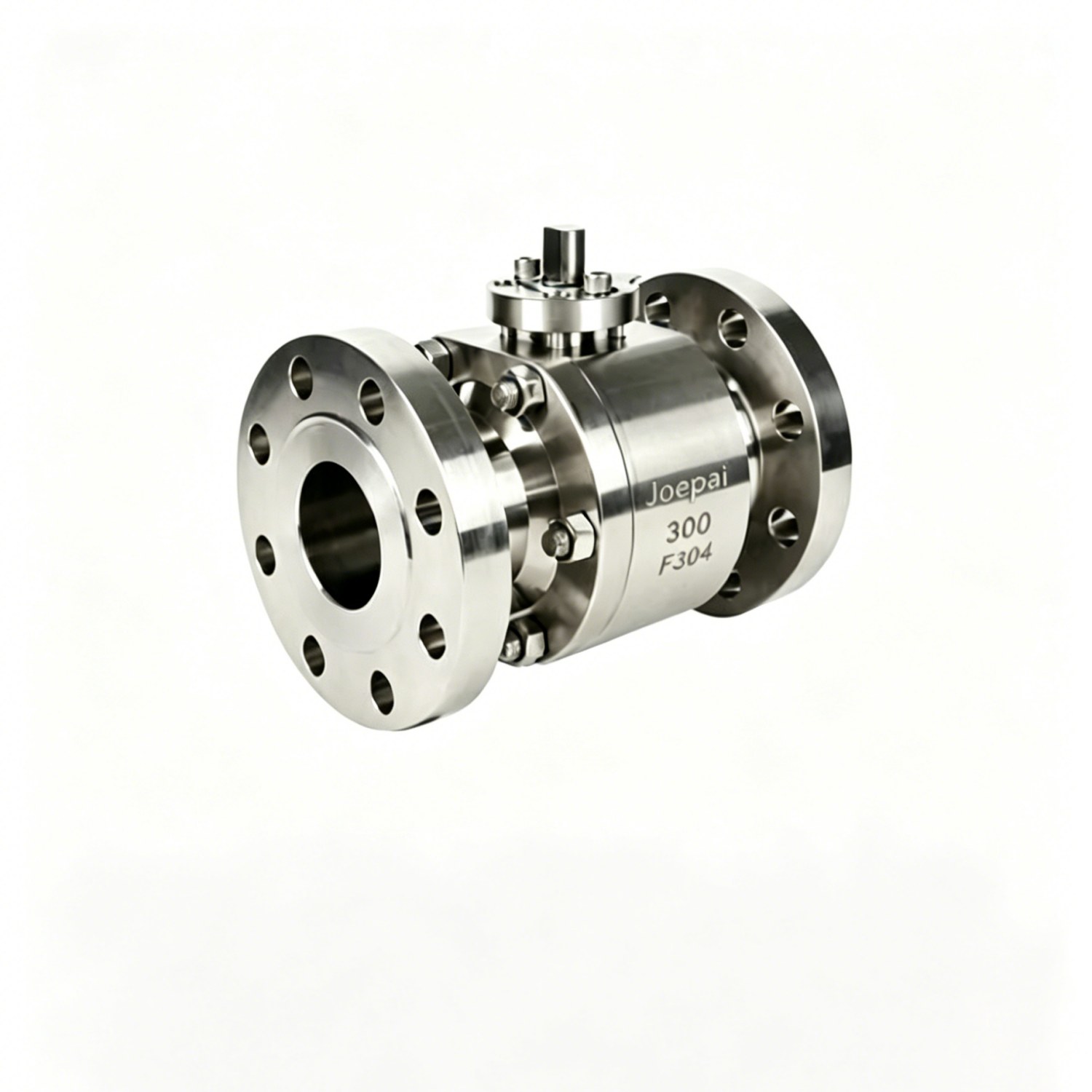

Forged Steel High Pressure ANSI Flange Ball Valve

주요 치수

C아가씨 150LB 단위 : mm

NPS	DN	d	L			플랜지						W	H
NPS	DN	d	RF	RTJ	흑백	D	D1	D2	f	b	N-Φd	W	H
1/2"	15	13	108	/	140	90	60.5	35	2	9	4-16	140	80
3/4"	20	19	117	/	152	100	70	43	2	10	4-16	140	86
1"	25	25	127	/	165	110	79.5	51	2	11	4-16	140	98
11/4"	32	32	140	/	178	115	89	64	2	11	4-16	180	106
11/2"	40	38	165	/	190	125	98.5	73	2	13	4-16	180	133
2"	50	50	178	191	216	150	120.5	92	2	14.5	4-19	200	138
3"	80	75	203	216	283	190	152.5	127	2	17.5	4-19	300	175
4"	100	100	229	241	305	230	190.5	157	2	22.5	8-19	650	235
6"	150	150	394	406	457	280	241.5	216	2	24	8-22	800	285
8"	200	200	457	470	521	345	298.5	270	2	27	8-22	1000	342

C아가씨 300LB 단위 : mm

NPS	DN	d	L			플랜지						W	H
NPS	DN	d	RF	RTJ	흑백	D	D1	D2	f	b	N-Φd	W	H
1/2"	15	13	140	/	140	95	66.5	35	2	13	4-16	140	80
3/4"	20	19	152	/	152	115	82.5	43	2	14.5	4-19	140	86
1"	25	25	165	/	165	125	89	51	2	16	4-19	140	98
11/4"	32	32	178	/	178	135	98.5	64	2	17.5	4-19	180	106
11/2"	40	38	190	/	190	155	114.5	73	2	19.5	4-19	180	133
2"	50	50	216	232	216	165	127	92	2	21	8-19	200	138
3"	80	75	283	298	283	210	168.5	127	2	27	8-22	300	175
4"	100	100	305	321	305	255	200	157	2	30.5	8-22	650	235
6"	150	150	403	419	457	320	270	216	2	35	12-22	800	285
8"	200	200	502	518	521	380	330	270	2	40	12-25	1000	342

C아가씨 600LB 단위 : mm

NPS
DN
d
L
플랜지
W
H

RF RTJ 흑백 D D1 D2 f b N-Φd

1/2" 15 13 165 / 165 95 66.5 35 7 14.5 4-16 140 78

3/4" 20 19 190 / 190 115 82.5 43 7 16 4-19 140 80

1" 25 25 216 / 216 125 89 51 7 17.5 4-19 180 110

11/4" 32 32 229 / 229 135 98.5 64 7 21 4-19 200 115

11/2" 40 38 241 / 241 155 114.5 73 7 22.5 8-22 250 135

2" 50 50 292 295 292 165 127 92 7 26 8-19 300 152

3" 80 75 356 359 356 210 168.5 127 7 32 8-22 650 224

4" 100 100 432 435 432 275 216 157 7 38.5 8-25 800 248
