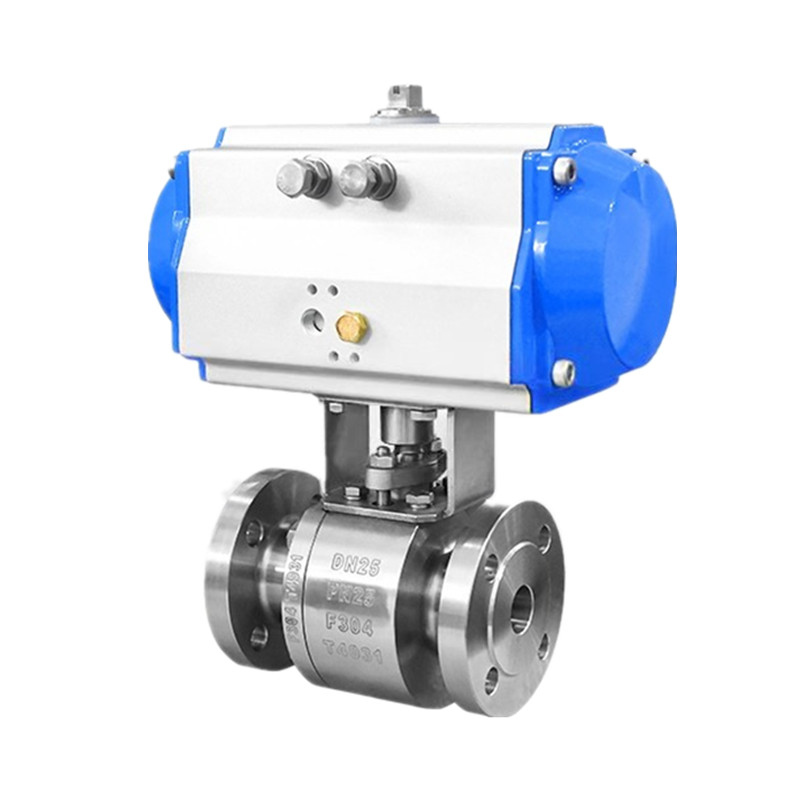

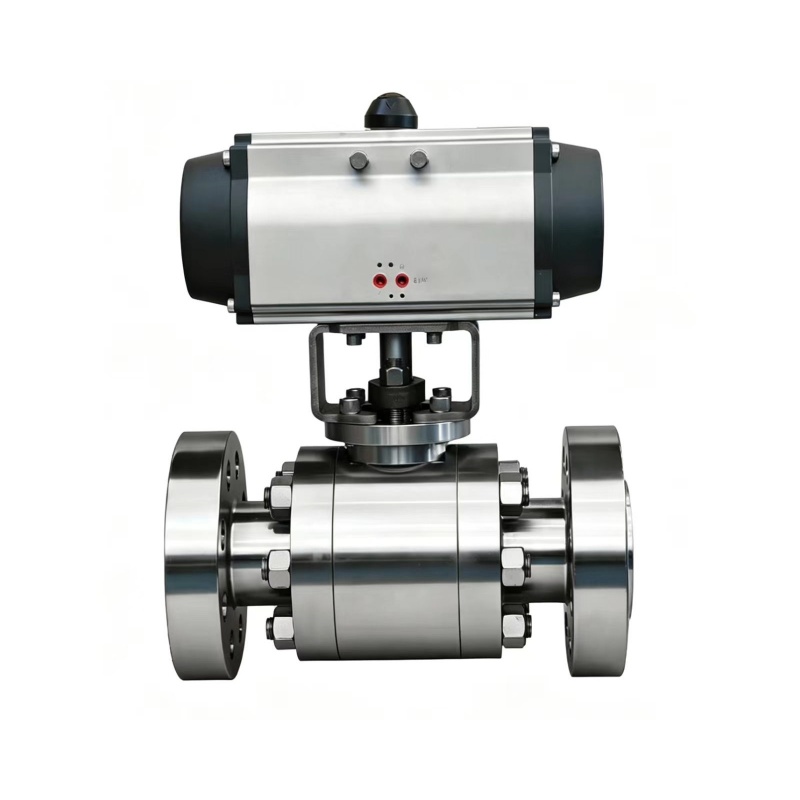

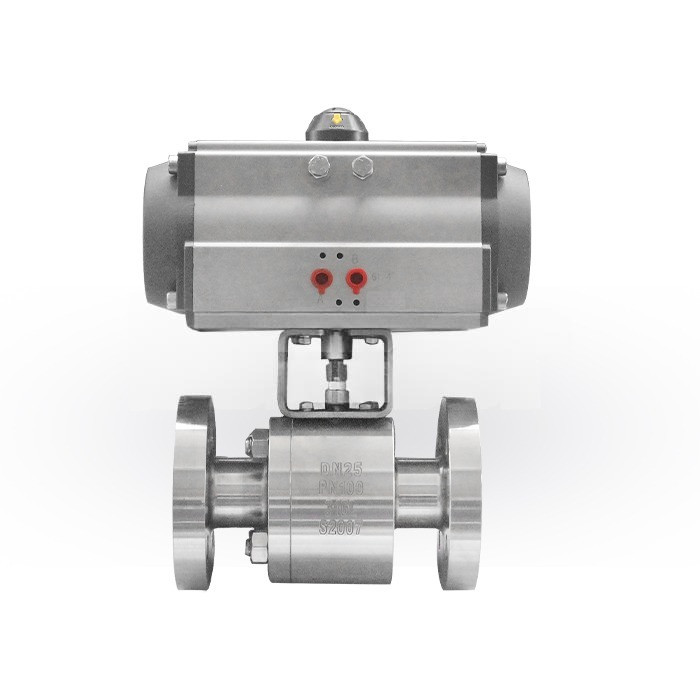

공압 작동식 고압 볼 밸브

JOEPAI는 공압 작동식 고압 볼 밸브를 제공하고, 견고한 볼 밸브와 공압 작동식 실린더(단일 또는 복동)를 결합하여 고하중 산업용 응용 분야에 원격 1/4회전 제어 기능을 제공합니다. 일반적으로 고압 유압 장치, 부식성 액체 또는 가스에 사용되며 150LB에서 1500LB 이상의 압력을 처리할 수 있습니다. 사용 가능한 본체 재질에는 고품질 단조 탄소강 A105, 단조 스테인리스강 F304 및 F316이 포함됩니다. 고압 시트는 종종 Delrin 또는 PEEK로 만들어지므로 공격적인 마찰을 견디고 극심한 힘에서 압출을 방지합니다. 밸브는 ANSI/ASME B16.34와 같은 표준에 따라 엄격하게 설계되었습니다.

문의 보내기

제품 설명

JOEPAI 공급 공압 작동식 고압 볼 밸브는 이중 밸브 시트로 고정된 샤프트가 없는 플로팅 볼 구조를 특징으로 합니다. 공압 구동 모드를 채택하여 산업용 파이프라인에서 빠르고 안정적이며 노동력을 절약하는 원격 자동 전환, 흐름 분배 및 매체 흐름 방향 조정을 실현합니다. 이 밸브에는 안정적인 스템 밀봉, 화재 안전, 정전기 방지 성능, 자동 압력 완화 및 잠금 메커니즘이 장착되어 있습니다. 그것은 화학, 석유, 천연 가스, 야금 및 기타 분야에 널리 적용 가능한 컴팩트한 구조, 높은 압력 저항 및 우수한 내식성을 자랑하며 특히 황화수소 매질, 불순물 및 강한 부식성 가스 파이프라인이 있는 가혹한 작업 조건에 적합합니다.

디자인의 장점

공압 작동식 고압 볼 밸브는 극도의 고압 작업 환경을 견디면서 유체와 가스를 조절하도록 설계되어 최대 수천 PSI의 작동 압력을 유지할 수 있습니다. 스테인레스 스틸, 탄소강 및 기타 고강도 합금 소재로 제작되어 우수한 밀봉 성능과 뛰어난 내구성을 갖추고 있어 고압 서비스에서 안정적인 누출 방지 작동을 보장합니다.

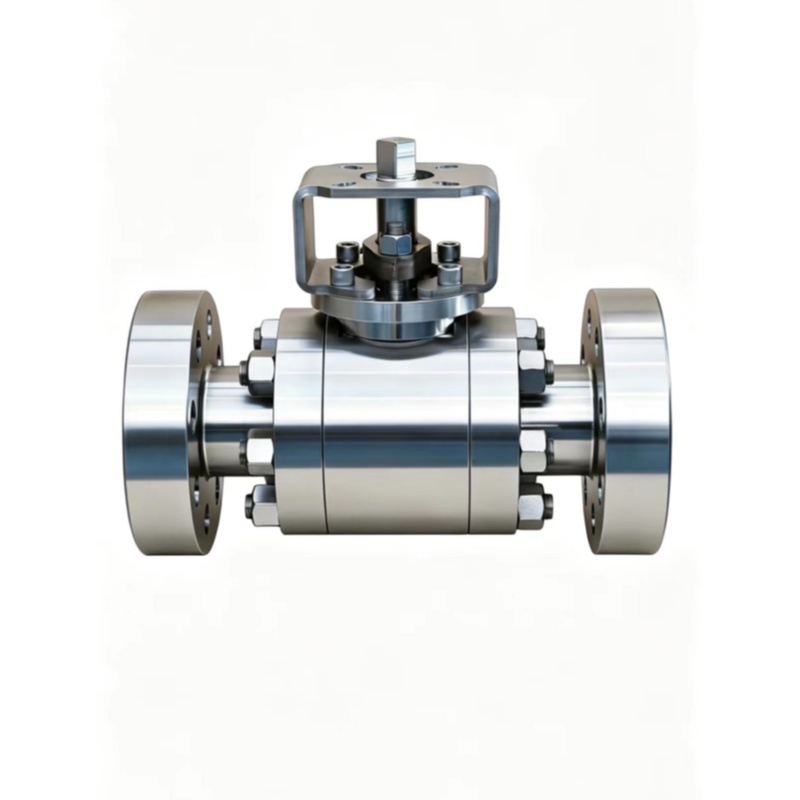

밸브 선택 시 단조 볼 밸브와 주조 볼 밸브 간의 공정 차이를 구별하는 것이 필수적입니다. 두 유형 모두 다양한 현장 운영 요구 사항을 충족하기 위해 전문적인 맞춤형 설계로 시작되며 유연한 선택을 위해 풍부한 사양이 제공됩니다. 당사의 단조 볼 밸브는 전체 크기, 압력 등급 및 내부 트림 조합을 포괄합니다. 그중에서도 내구성이 뛰어난 단조 볼 밸브의 구경은 ½인치~20인치이며 압력 등급은 ANSI 150#~1500#입니다.

설계 확정 후 전문 기술자가 정밀 단조 가공을 진행합니다. 열간 단조 및 기계 성형을 통해 금속 재료를 조밀하고 강성이 높은 밸브 부품으로 성형합니다. 밸브 본체와 내부 핵심 부품의 일체형 단조로 전반적인 구조 강도가 크게 향상되어 밸브가 혹독하고 가혹한 작업 조건에서도 안정적이고 신뢰할 수 있는 서비스 성능을 유지할 수 있습니다.

특징

플로팅 볼 타입

분할 본체, 2피스 또는 3피스 본체

정전기 방지 장치;

API607에 따른 화재 안전

잠금 장치;

파열 방지 스템

양방향 밀봉형

작동: 레버, 기어, 공압, 유압 및 전기 액추에이터.

디자인 표준

목	기준
디자인 및 제조	API 6D, API 608, BS 5351 / DIN 3357 / JIS B2071
대면 치수	ASME B16.10 / DIN 3202 / JIS B2002
플랜지 끝	ASME B16.5, ASME B16.47 / DIN 2543-2545-2501 / JIS B2220
테스트 및 검사	API 598, API 6D / DIN 2401 / JIS B2003

성능사양

이 공압 작동식 고압 볼 밸브는 광범위한 산업 응용 분야에 맞게 설계되었으며 유연한 압력 등급, 다양한 본체 재질 옵션 및 폭넓은 온도 적응성을 제공합니다. 이 밸브는 안정적인 양방향 밀봉을 제공하며 수동 및 자동 제어 시스템 모두에 적합한 다양한 작동 방법을 사용할 수 있습니다.

매개변수	사양
공칭 압력	150LB – 600LB / PN16 – PN100 / 10K – 60K
강도 시험 압력	1.5 × PN(또는 1.5 × 정격 압력)
공칭 크기 범위	1/2" – 2"(DN15 – DN50)
밸브 본체 재질	A105, LF2, F304, F316, F304L, F316L, Hastelloy, Super Duplex, Inconel, C95500(알루미늄 청동), 합금 20 및 요청 시 기타 특수 합금
적합한 미디어	물, 증기, 기름, 섬유질, 작은 고체 입자, 슬러리 등을 함유한 유체.
적합한 온도 범위	–29℃ ~ 180℃ (표준) –29℃ ~ 425℃ (고온 옵션) –40℃ ~ 540℃ (극한 옵션)

FAQ

1. 공압식 고압 볼 밸브란?

압축 공기를 사용하여 액추에이터를 구동하고 볼을 회전시켜 흐름을 열거나 닫거나 조절하는 산업용 밸브입니다. JOEPAI 밸브는 이중 시트가 있는 샤프트가 없는 플로팅 볼 구조를 갖추고 있어 화학, 석유, 천연 가스 및 야금 응용 분야에 대한 빠르고 안정적인 원격 자동 전환이 가능합니다.

2. JOEPAI 볼 밸브는 어떤 설계 표준을 준수합니까?

당사의 밸브는 ASME B16.10/DIN 3202/JIS B2002에 따른 정면 치수, ASME B16.5/B16.47/DIN 2543‑2501/JIS B2220에 따른 플랜지 끝단으로 API 6D, API 608, BS 5351, DIN 3357 및 JIS B2071에 따라 설계 및 제조되었습니다. API 598/API 6D/DIN 2401/JIS B2003에 따른 테스트.

3. 어떤 압력, 온도 및 크기 범위를 사용할 수 있습니까?

압력: 150LB – 600LB / PN16 – PN100 / 10K – 60K온도: –29℃ ~ 180℃ (표준), –29℃ ~ 425℃ (고온), –40℃ ~ 540℃ (극한)크기: 1/2" – 2" (DN15 – DN50) 표준; ANSI 150# – 1500#의 최대 20" 단조 밸브를 사용할 수 있습니다.

4. 밸브 본체에는 어떤 재료가 제공됩니까?

당사는 탄소강(A105, LF2), 스테인레스강(F304/F316/L) 및 Hastelloy, Super Duplex, Inconel, C95500(알루미늄 청동) 및 Alloy 20을 포함한 고성능 합금을 공급하여 H2S, 슬러리 및 화학 스트림과 같은 공격적인 매체에 대한 탁월한 내식성을 보장합니다.
