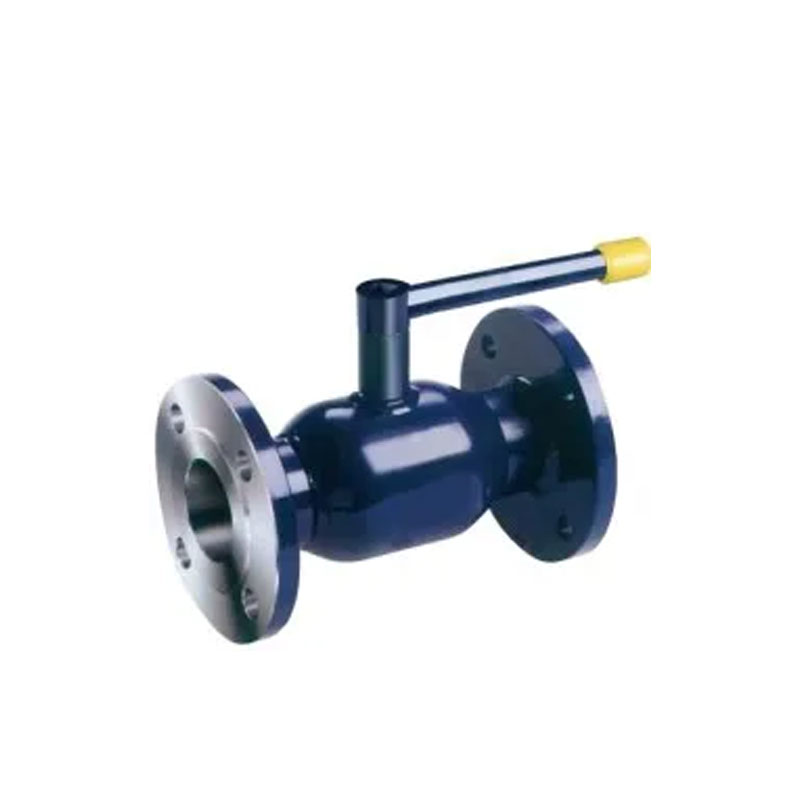

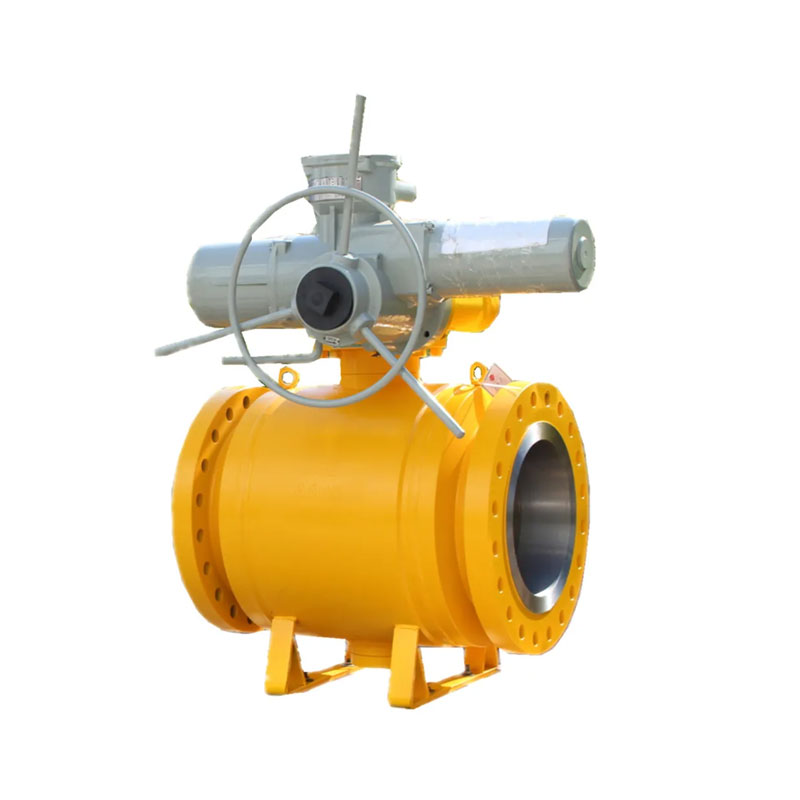

중국에서 구멍을 뚫은 Gost Flanged Fully Welded Ball Valve는 다음과 같이 구성됩니다. 탄화 된 PTFE 밀봉 링 및 디스크 스프링, 우수한 압력과 온도의 변화에 대한 적응성. 이 디자인은 보장합니다 지정된 압력 및 온도 범위 내에서의 누출 제로.
1. 밸브 본체는 강관에서 용접됩니다.
2. 볼 패드는 강화 폴리 테트라 플루오로 에틸렌으로 만들어졌습니다.
3. 밸브 스템은 폭발 방지 설계를 채택합니다.
4. 온도 범위 : -60-200 ℃
5. 드라이브 모드 : 수동 또는 웜 기어
바디 : ST37.0/A106/스틸 20
볼 : SS304
줄기 : 2CR13
STEM SEAL : FPM 또는 Viton
볼 씰 : rptfe (ptfe+c)
클라이언트에 따른 줄기 높이와 얼굴마다 차원
요구 사항.
석유 및 가스 파이프 라인, 액화 천연 가스 (LNG) 파이프 라인, 석유 및 가스
현장 장비
부식성 액체 및 가스 유체를위한 제어 시스템
고온 및 고압 증기 파이프 라인, 보일러 수
파이프 라인
고압 용융 금속 유체 제어 시스템
해외 플랫폼 및 선박 파이프 라인 시스템의 유체 제어
산업 폐수 및 하수 파이프 라인의 유체 제어
주문시 밸브 모델, 공칭 압력, 공칭 직경, 작업 압력, 작업 온도, 최대 흐름, 미디어, 설치 방법의 세부 사항을 제공하십시오.
밸브 및 파이프 라인의 연결 표준.
| 1 | 몸 | AISI 20 | 6.2 | 육각형 나사 | 8.8 |
| 2 | 엔드 소켓 | AISI 20 | 6.3 | O- 링 | 패스트 톤 |
| 3 | 공 | 304 | 6.4 | 오일리스 베어링 | 304+ptfe |
| 4.1 | 지원 반지 | A105 | 6.5 | 배수 플러그 | 20CR13 |
| 4.2 | 좌석 | ptfe-c | 7.1 | 분기 파이프 | AISI 20 |
| 4.3 | O- 링 | 패스트 톤 | 7.2 | 상단 글 랜드 | A105 |
| 4.5 | 봄 | 17-7ph | 7.3 | O- 링 | 패스트 톤 |
| 5.1 | 줄기 | 20CR13 | 7.4 | 틈 메우는 물건 | rptfe |
| 5.2 | 오일리스 베어링 | 304+ptfe | 7.5 | 포장 | 20CR13 |
| 5.3 | 추력 개스킷 | ptfe | 7.5 | 육각형 나사 | 8.8 |
| 5.4 | O- 링 | 패스트 톤 | 7.6 | 클램프 스프링 | 65.m |
| 5.5 | O- 링 | 패스트 톤 | 41 | 액추에이터 | |
| 5.6 | 플랫 키 | AISI 1045 | 42 | 볼트 | 8.8 |
| 6.1 | 베이스 | A105 | 43 | 너트 | 8 |
