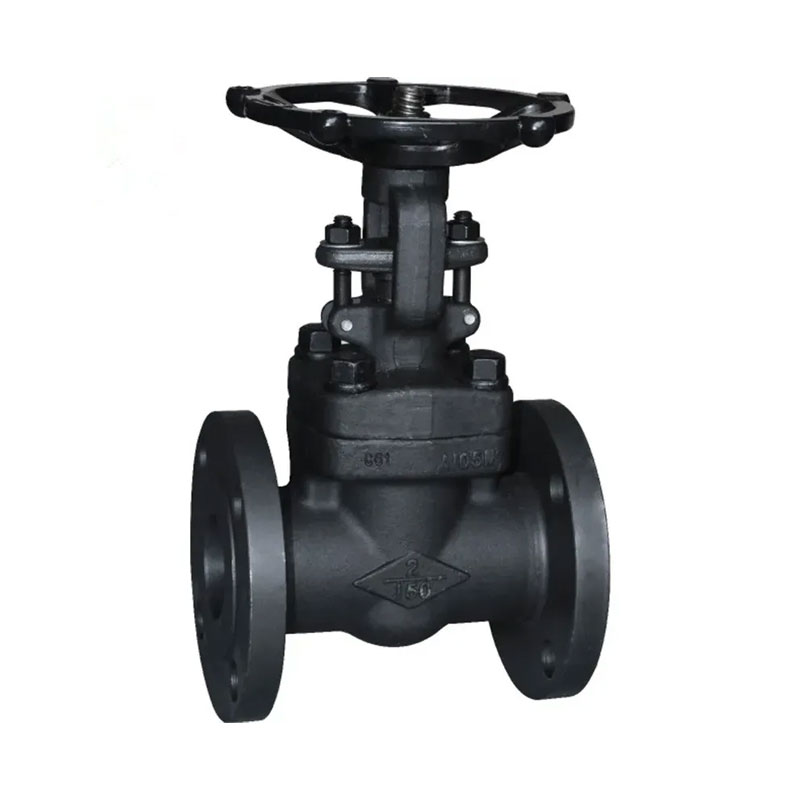

통합 된 단조 된 강철 플랜지 엔드 게이트 밸브 150lb

Joepai Integrated Freged Steel Flange End Gate Valve 150LB는 표준 ANSI 150LB 플랜지 엔드 연결이 장착 된 고강도 및 고품질 적분 위조 강철 밸브 바디 구조를 채택하며 밀봉 및 압력 저항에 대한 높은 요구 사항을 가진 산업 작업 조건에 적합합니다. 안전, 신뢰성 및 내구성의 균형을 유지하는 산업 등급 밸브입니다.

문의 보내기

제품 설명

Qiaopai 밸브에 의해 독립적으로 제조 된 통합 된 단조 강철 플랜지 엔드 게이트 밸브 150lb 전체를 통해 밸브 본체의 강도와 밀봉을 개선했습니다. 단조 공정, 내부 압력 영향 및 온도에 저항 할 수 있습니다. 차이 스트레스.

한편, 소형 디자인과 전체 보어 구조 저항력이 낮고 고효율 흐름을 보장하여 이상적인 밸브가됩니다. 장거리 및 고성능 파이프 라인을 구매하려는 기업 제어 시스템.

제품 세부 사항 ：

크기 : 1/2 ''-2 ''(DN15 ~ DN50)
압력 등급 : 150lb-600lb/pn16 ~ pn100/10k ~ 60k)
재료 : A105, FL2, F11, F22, F5, F304, F316, F51/F53, F321, C3, C5, C95800
적절한 온도 : -29ºC ~ 429ºC.
적절한 매체 : 물, 증기, 석유 및 천연 가스 등
설계 및 제조 준소 : API602, BS5352, ANSI B16.34
소켓 용접 치수는 ANSI B16.11, JB/T1751을 준수합니다
나사 끝 치수는 ANSI B1.20.1, JB/T7306을 준수합니다
엉덩이 용접은 ANSI B16.25, JB/T12224를 준수합니다
플랜지 엔드는 ANSI B16.5, JB79를 준수합니다
테스트 및 검사 : API598, GB/T13927, JB/T9092

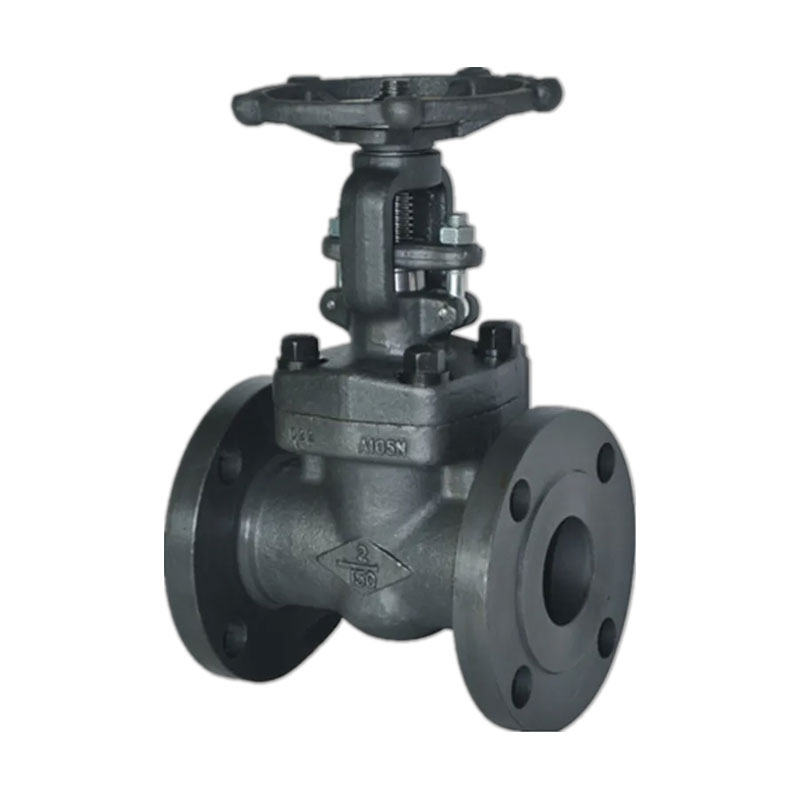

Integrated Forged Steel Flange End Gate Valve 150LB

표준 재료 사양

아니요.	부품 이름	CS에서 ASTM	ASTM에 관해서	ss to astm
		타입 A105	F22를 입력하십시오	유형 F304 (L)		F316 (L) 유형
1	몸	A105	A182 F22	A182 F304 (L)		A182 F316 (L)
2	시트 링	A276 420	A276 304	A276 304 (L)		A276 316 (L)
3	쐐기	A276 410 & 430	A182 F304	A182 F304 (L)		A182 F316 (L)
4	줄기	A182 F6	A182 F304	A182 F304 (L)		A182 F316 (L)
5	틈 메우는 물건	골판지 SS + 흑연		ss + ptfe
6	보닛	A105	A182 F22	A182 F304 (L)		A182 F316 (L)
7	보닛 볼트	A193 B7	A193 B16	A193 B8		A193 B8m
8	핀	A276 420		A276 304
9	선	A276 410		A182 F304 (L)		A182 F316 (L)
10	땀샘 아이 볼트	A193 B7	A193 B16	A193 B8		A193 B8m
11	글 랜드 플랜지	A105	A182 F11	A182 F304 (L)		A182 F316 (L)
12	글 랜드 너트	A193 2H	A194 4	A194 8		A194 8m
13	요크 너트	A276 410
14	H.W. 잠금 너트	A194 2H	A194 4	A194 8		A194 8m
15	명찰	봄 여름 시즌
16	핸드 휠	A197
17	베어링 개스킷	A473 431
18	줄기 포장	유연한 흑연			ptfe
적합한 매체		W.O.G. 등	W.O.G. 등		hno3ch3ooh 등
적합한 온도		-29 425	-29 550		-29 180

참고 : 요청시 기타 자료를 사용할 수 있습니다.

치수 (mm) 및 가중치 (kg)
플랜지 엔드 게이트 밸브 150lb ~ 600lb

NPS			1/2 "	3/4 "	1 "	1-1/4 "	1-1/2 "	2 "
L (RF) L1 (BW)	150		108	117	127	140	165	203
	300		140	152	165	178	190	216
	600		165	190	216	229	241	292
H (오픈)	150, 300		158	169	197	236	246	283
H (오픈)	600		169	197	236	246	283	320
W			100	100	125	160	160	180
무게	150	RF	4.5	5.2	8.2	11.5	12.5	20.3
	150	BW	2.8	3.3	5.4	7.1	8.2	12.5
	300	RF	4.8	6.2	9.3	14	15.5	23.4
	300	BW	3.5	4.4	6.8	8.1	9.2	15.4
	600	RF	5.9	7.4	10.4	16.2	17.5	28.3
	600	BW	4.5	5.1	8.2	10.5	12.4	20.1

통합 된 단조 강 스틸 플랜지 엔드 게이트 밸브 150lb의 밸브 덮개 볼트 밸브 커버, 용접 밸브 커버 및 압력 자체 조임 밸브 커버.

이 밸브의 주요 특징은 다음과 같습니다 브래킷이있는 줄기와 전체 밸브 본체는 플랜지입니다. 평평한 바닥 밸브 시트 디자인은 유체 압력을 줄이고 방해받지 않도록합니다. 흐름. 유체의 조절 및 가로 채기 장치로 널리 적용 가능 수돗물, 하수, 건축, 식품, 전기와 같은 파이프 라인 의학, 야금, 섬유, 에너지 시스템 등

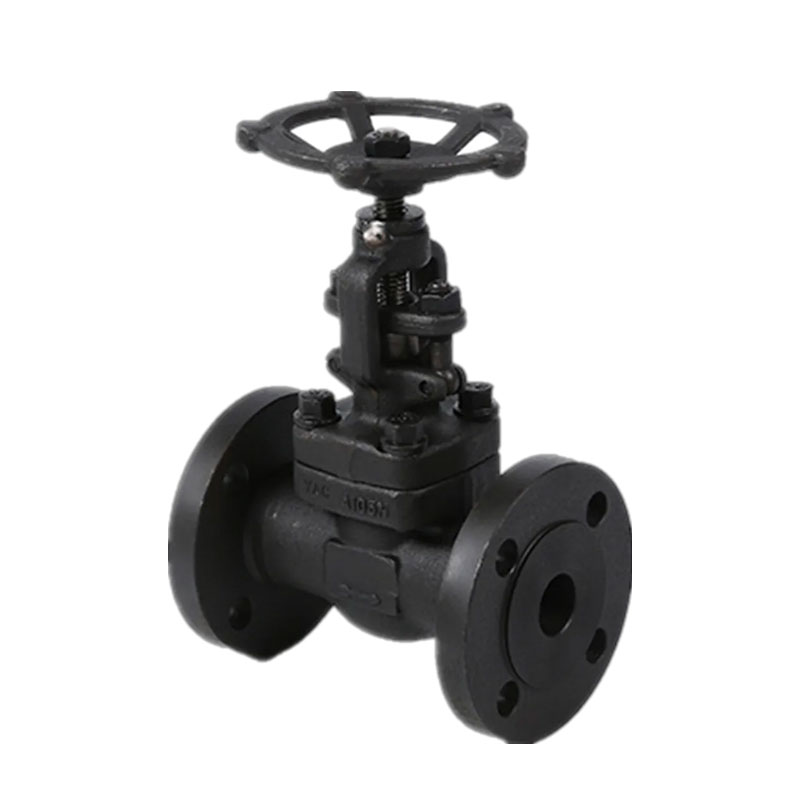

Integrated Forged Steel Flange End Gate Valve 150LB
